初中物理滬科版（2024）九年級全冊第三節 測量電功率試講課課件ppt

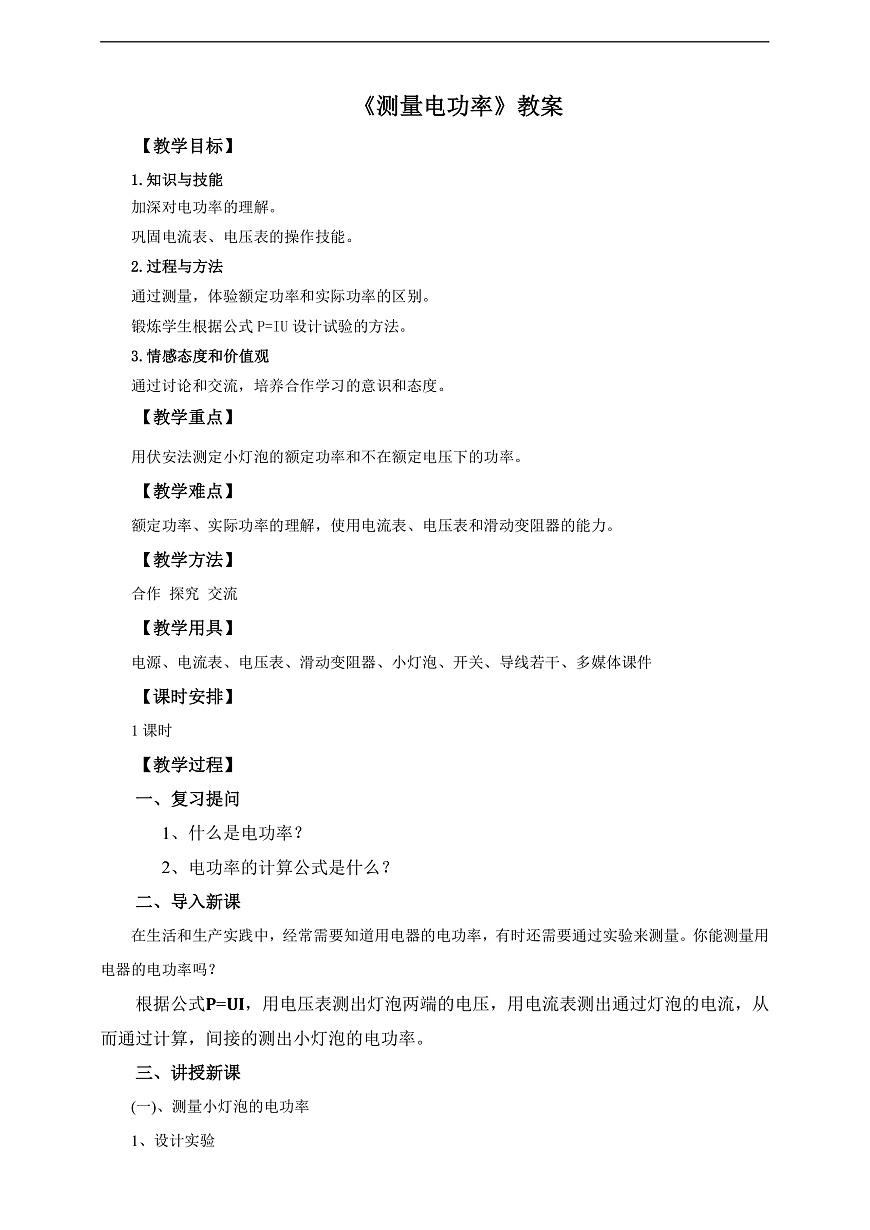

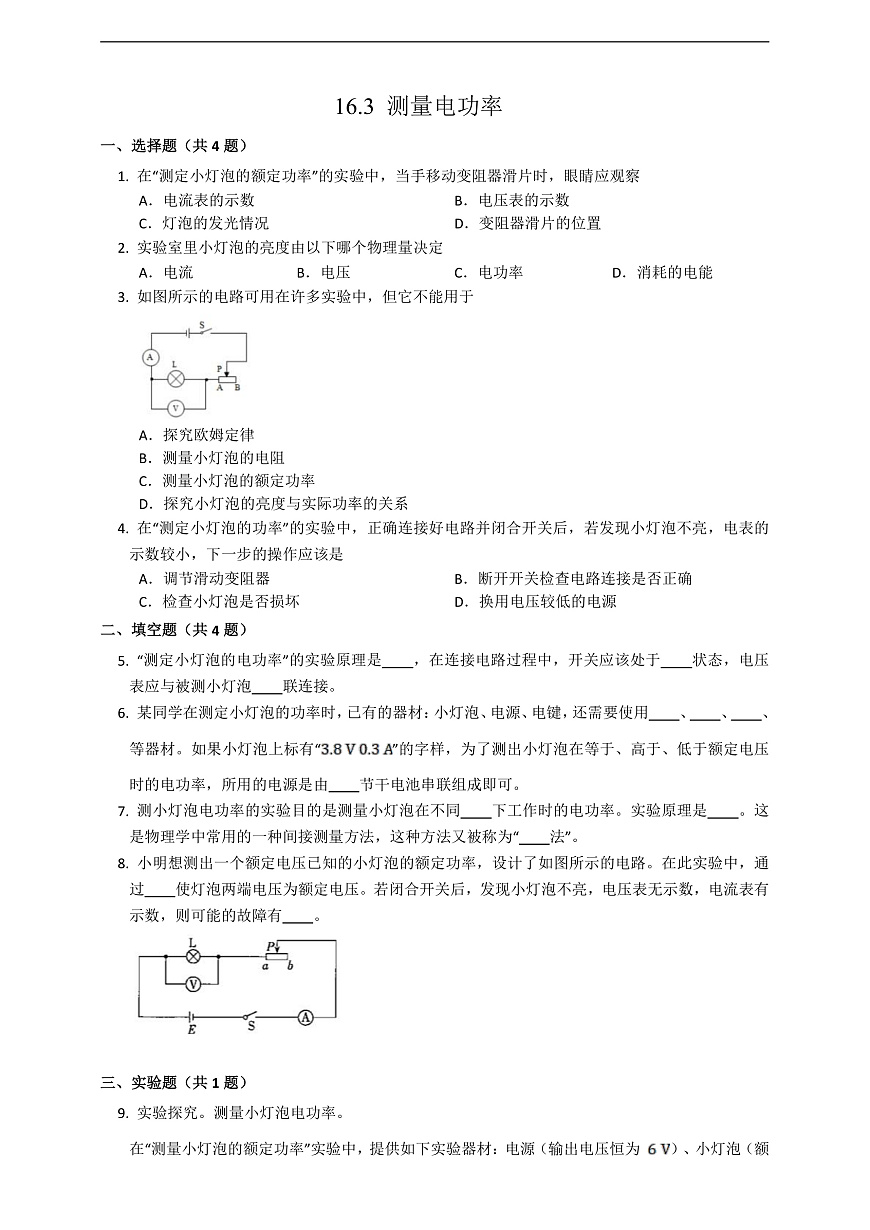

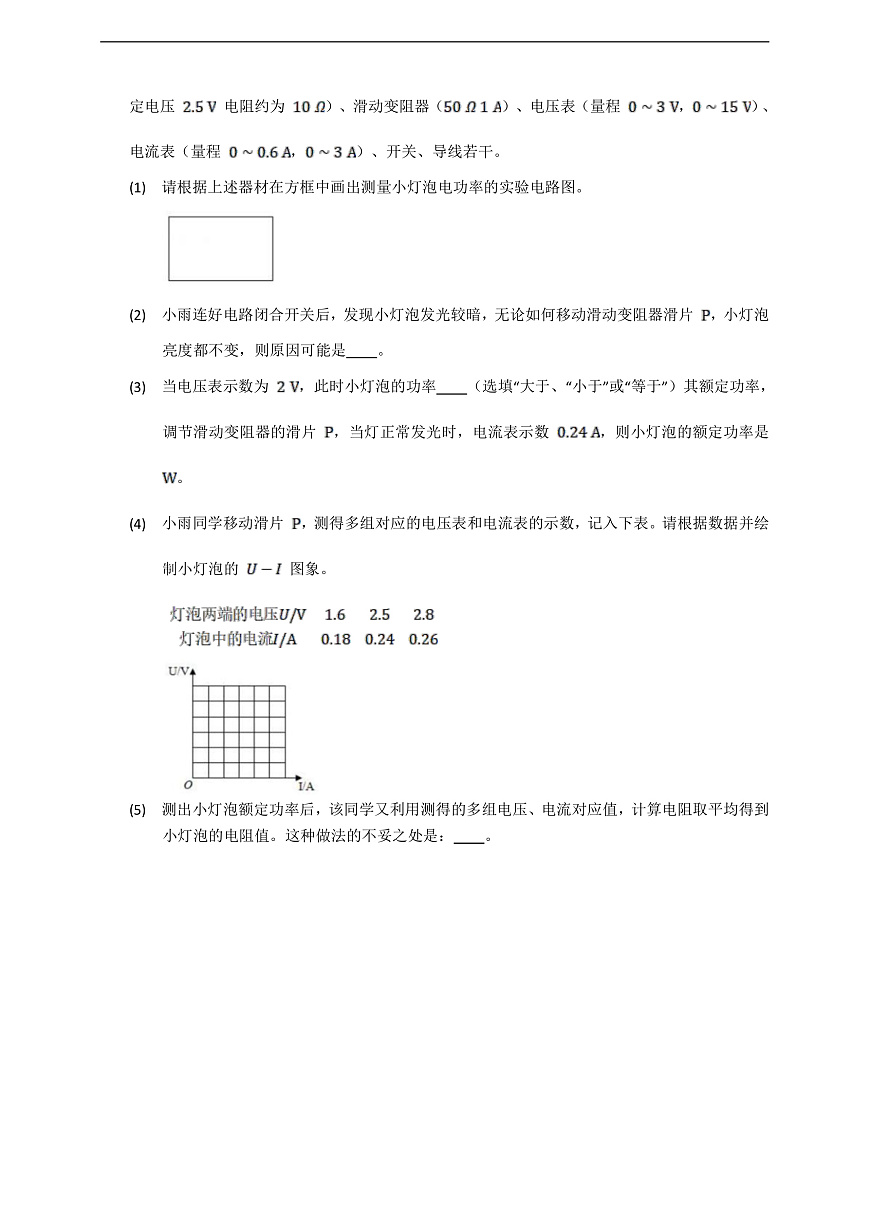

這是一份初中物理滬科版（2024）九年級全冊第三節 測量電功率試講課課件ppt，文件包含滬科版物理九年級全冊163《測小燈泡的電功率》課件pptx、滬科版物理九年級全冊163《測小燈泡的電功率》教案doc、滬科版物理九年級全冊163《測小燈泡的電功率》練習doc、測小燈泡的電功率mp4等4份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。
1、會測算小燈泡的實際功率和額定功率2、進一步練習使用電流表、電壓表和滑動變阻器。3、通過實驗，體驗小燈泡的電功率隨它兩端電壓的 變化而變化的規律。

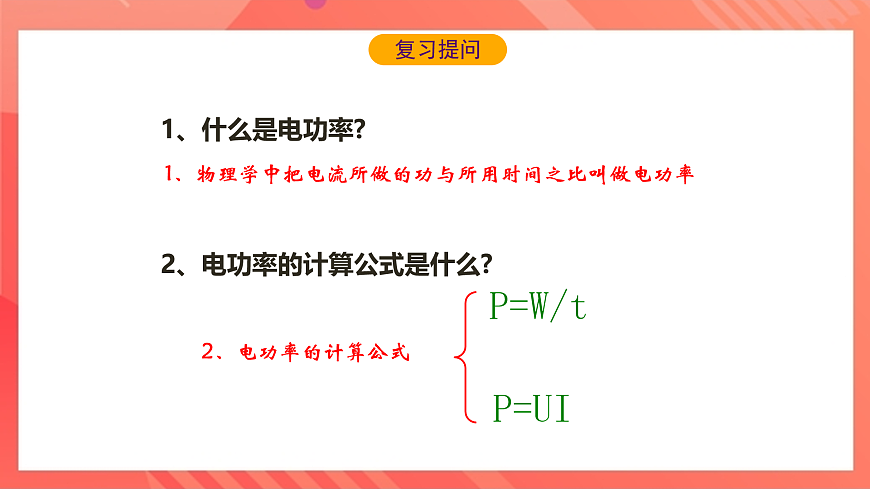

2、電功率的計算公式是什么?
1、物理學中把電流所做的功與所用時間之比叫做電功率

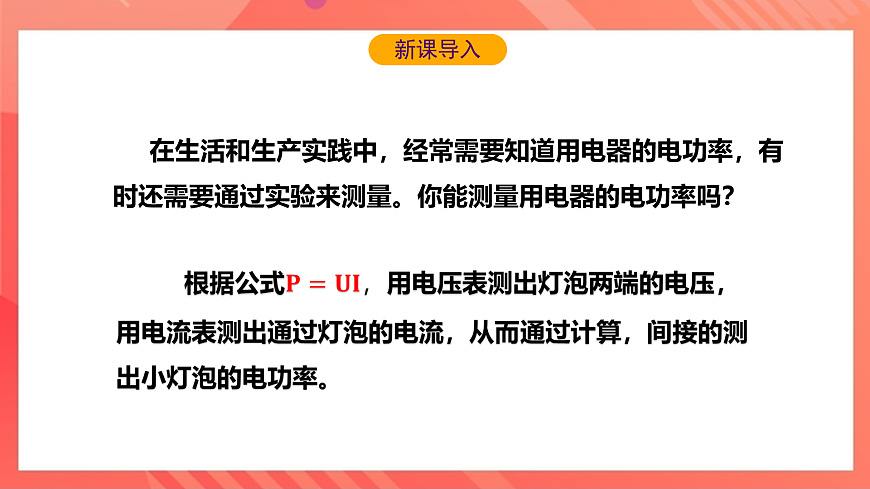

在生活和生產實踐中，經常需要知道用電器的電功率，有時還需要通過實驗來測量。你能測量用電器的電功率嗎？

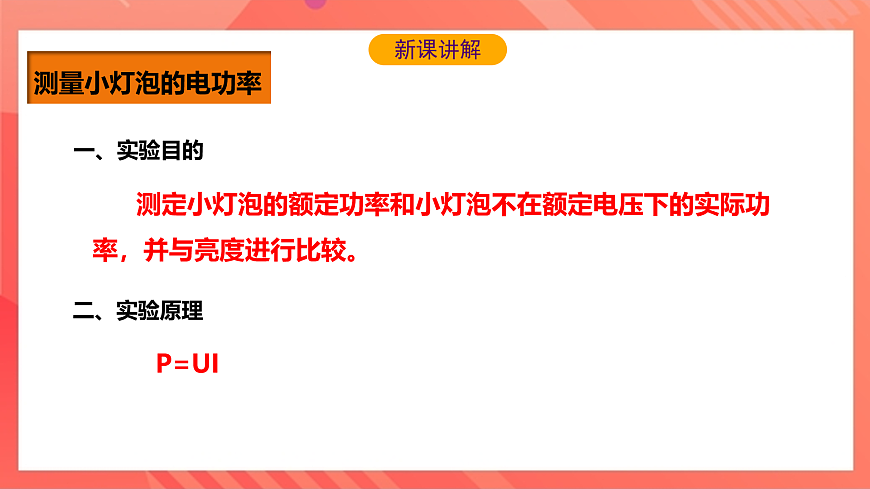

　　測定小燈泡的額定功率和小燈泡不在額定電壓下的實際功 率，并與亮度進行比較。

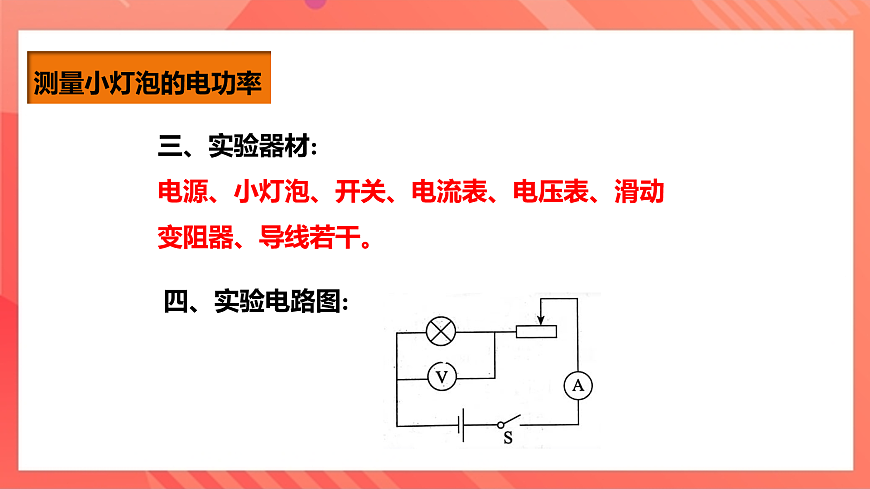

三、實驗器材:電源、小燈泡、開關、電流表、電壓表、滑動變阻器、導線若干。

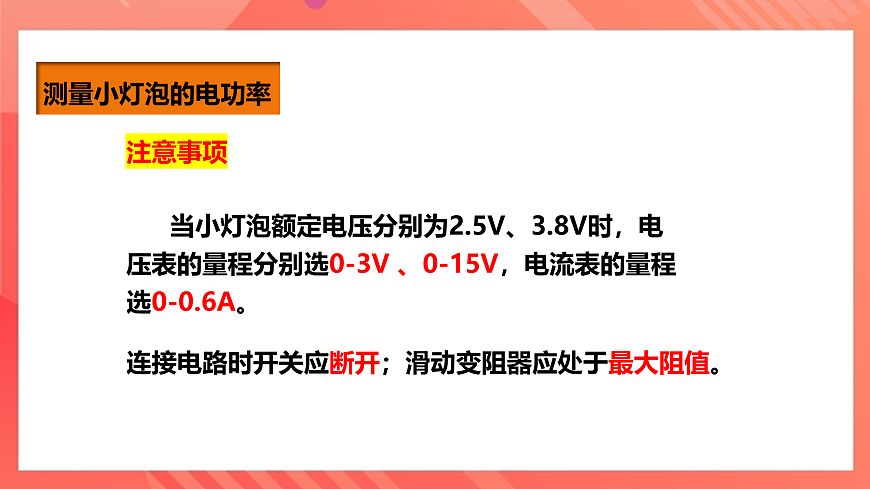

　　當小燈泡額定電壓分別為2.5V、3.8V時，電壓表的量程分別選0-3V 、0-15V，電流表的量程選0-0.6A。
連接電路時開關應斷開；滑動變阻器應處于最大阻值。

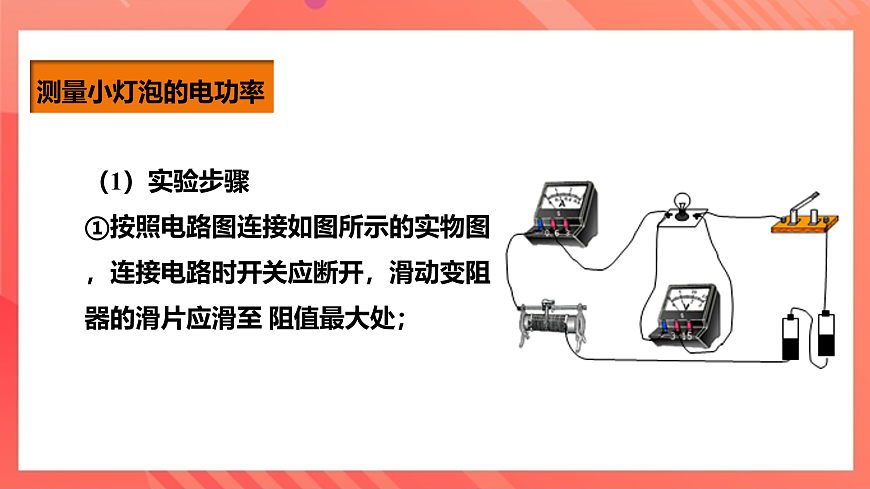

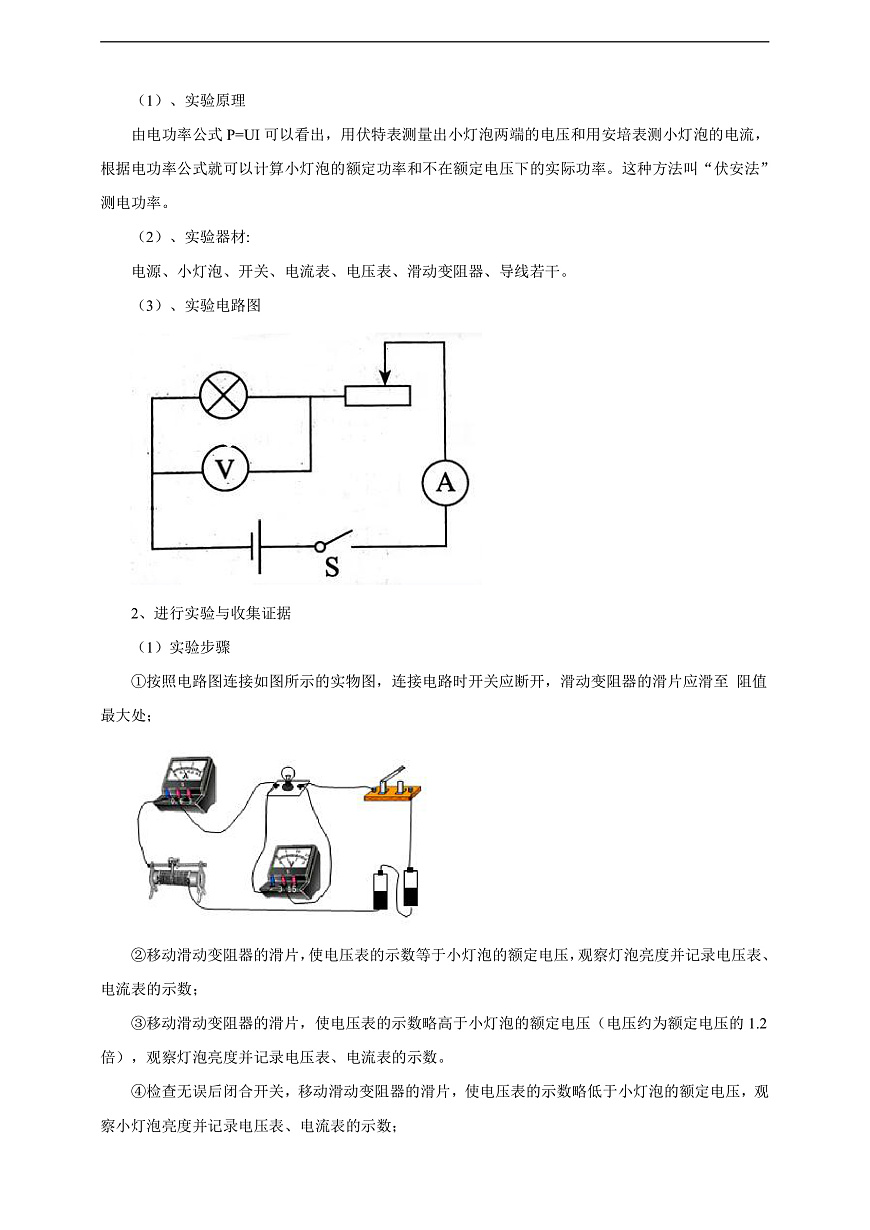

（1）實驗步驟①按照電路圖連接如圖所示的實物圖，連接電路時開關應斷開，滑動變阻器的滑片應滑至 阻值最大處；
②移動滑動變阻器的滑片，使電壓表的示數等于小燈泡的額定電壓，觀察燈泡亮度并記錄電壓表、電流表的示數；
③移動滑動變阻器的滑片，使電壓表的示數略高于小燈泡的額定電壓（電壓約為額定電壓的1.2倍），觀察燈泡亮度并記錄電壓表、電流表的示數。
④檢查無誤后閉合開關，移動滑動變阻器的滑片，使電壓表的示數略低于小燈泡的額定電壓，觀察小燈泡亮度并記錄電壓表、電流表的示數；

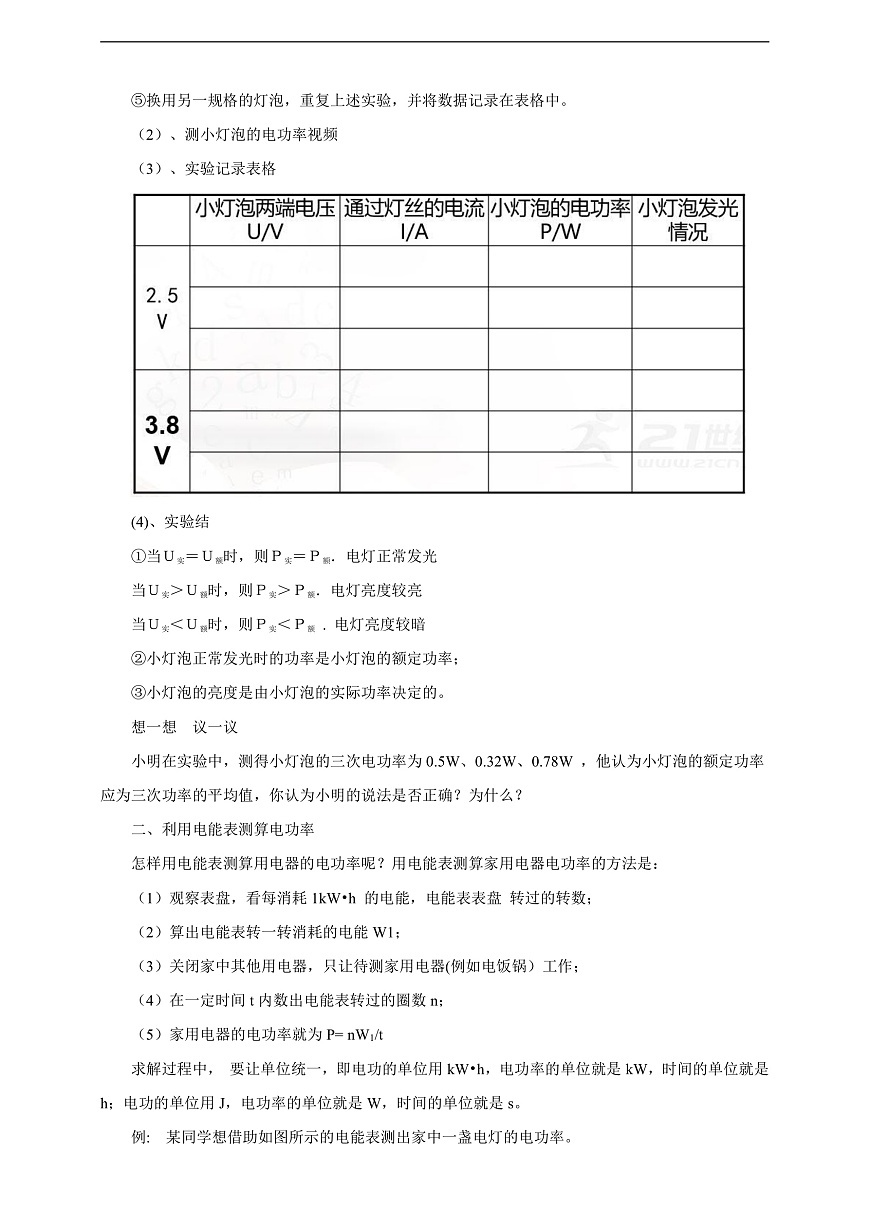

⑤換用另一規格的燈泡，重復上述實驗，并將數據記錄在表格中。
注意觀察小燈泡在什么情況下正常發光，在什么情況下小燈泡比正常情況更亮，什么情況下小燈泡比正常情況下暗。需小心調節滑動變阻器，以免因?qū)嶋H電壓超過額定電壓太多，導致電壓過大而燒毀燈泡。
①當Ｕ實＝Ｕ額時，則Ｐ實＝Ｐ額．電燈正常發光　當Ｕ實＞Ｕ額時，則Ｐ實＞Ｐ額．電燈亮度較亮　當Ｕ實＜Ｕ額時，則Ｐ實＜Ｐ額 . 電燈亮度較暗②小燈泡正常發光時的功率是小燈泡的額定功率；③小燈泡的亮度是由小燈泡的實際功率決定的。
小明在實驗中，測得小燈泡的三次電功率為0.5W、0.32W、0.78W ，他認為小燈泡的額定功率應為三次功率的平均值，你認為小明的說法是否正確？為什么？
燈泡在不同的電壓下功率是不同的，小燈泡的額定功率應是在額定電壓下的功率，所以求小燈泡的平均值是沒有意義的。
測量方法（1）觀察表盤，看每消耗1kW?h 的電能，電能表表盤轉過的轉數；（2）算出電能表轉一轉消耗的電能W1；（3）關閉家中其他用電器，只讓待測家用電器(例如電飯鍋）工作；
（4）在一定時間t內數出電能表轉過的圈數n；（5）家用電器的電功率就為P=
例: 某同學想借助如圖所示的電能表測出家中一盞電燈的電功率。（1）測量時除用電能表外，還需要使用的測量工具是 。（2）關掉家中其它的所有用電器，只讓這盞電燈工作，測得電能表轉盤轉10轉所用的時間是2min，則這盞燈的電功率是 W。
1、某同學利用如圖所示電路，測量額定電壓為2.5V小燈泡的額定功率，下列說法錯誤的是（　?。〢．閉合開關前，滑片P應滑到B端B．當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率C．閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了D．實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
2、在進行實驗時，往往需要我們手眼并用，在“測定小燈泡額定功率”的實驗中，要讓小燈泡在額定電壓下發光，當手移動變阻器滑片時，眼睛應觀察（　?。〢．燈泡的發光情況B．變阻器滑片的位置C．電壓表的示數D．電流表的示數
3. 在“測量小燈泡的電功率”的實驗中，某同學連接好電路，閉合開關后，移動滑動變阻器的滑片，當滑動變阻器連接電路中的電阻變大時，電壓表的讀數也隨著變大，反之，隨著變小，則發生這一現象的原因是（　?。〢．電壓表的正、負接線柱接錯了B．電壓表的量程選擇不合適C．電壓表壞了D．電壓表與滑動變阻器并聯
　　某同學在實驗時收集到如下表所示的數據，該實驗現象和數據記錄都正確，你能指出他設計的表格的錯誤嗎？
　　答：表格中多了“平均電功率”一項，因為小燈泡的實際功率不一定等于額定功率，求平均電功率沒有實際意義。
1、實驗?zāi)康模簻y量小燈泡的電功率2、實驗原理：P=UI3、實驗方法：伏安法。4、實驗結論： 當Ｕ實＝Ｕ額時，則Ｐ實＝Ｐ額．電燈正常發光 當Ｕ實＞Ｕ額時，則Ｐ實＞Ｐ額．電燈亮度較亮 當Ｕ實＜Ｕ額時，則Ｐ實＜Ｐ額 . 電燈亮度較暗
