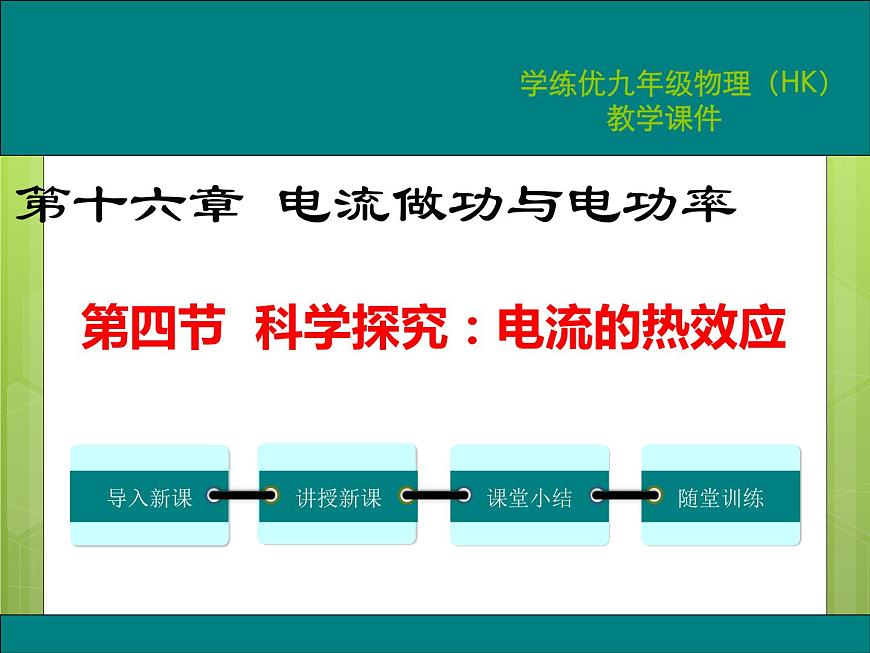

初中物理第十六章 電流做功與電功率第四節 科學探究：電流的熱效應授課ppt課件

這是一份初中物理第十六章 電流做功與電功率第四節 科學探究：電流的熱效應授課ppt課件，共22頁。PPT課件主要包含了學習目標，電油炸鍋，電飯煲，電熨斗，電烤箱，電烙鐵，電熱水壺等內容，歡迎下載使用。

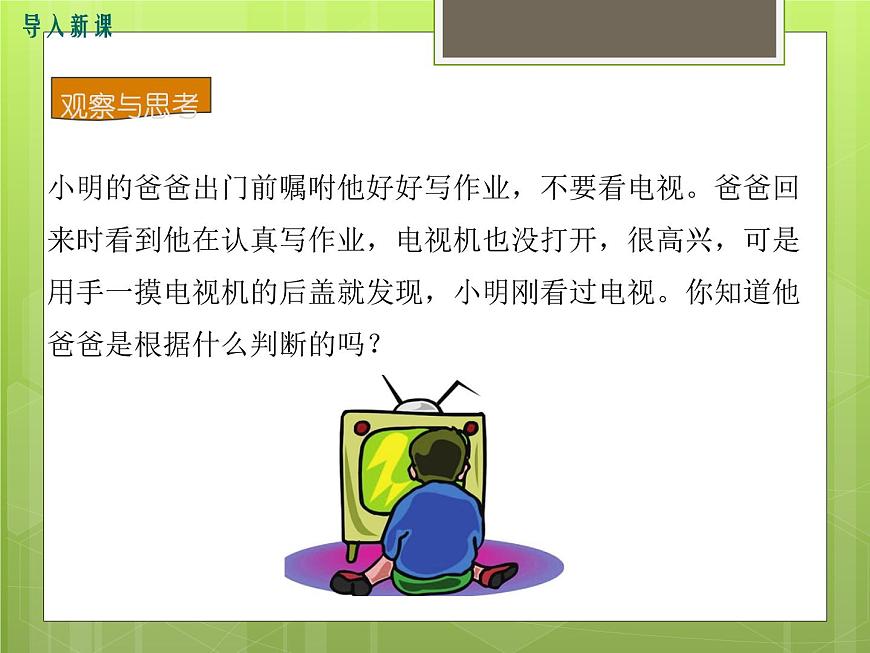

小明的爸爸出門前囑咐他好好寫作業，不要看電視。爸爸回來時看到他在認真寫作業，電視機也沒打開，很高興，可是用手一摸電視機的后蓋就發現，小明剛看過電視。你知道他爸爸是根據什么判斷的嗎？

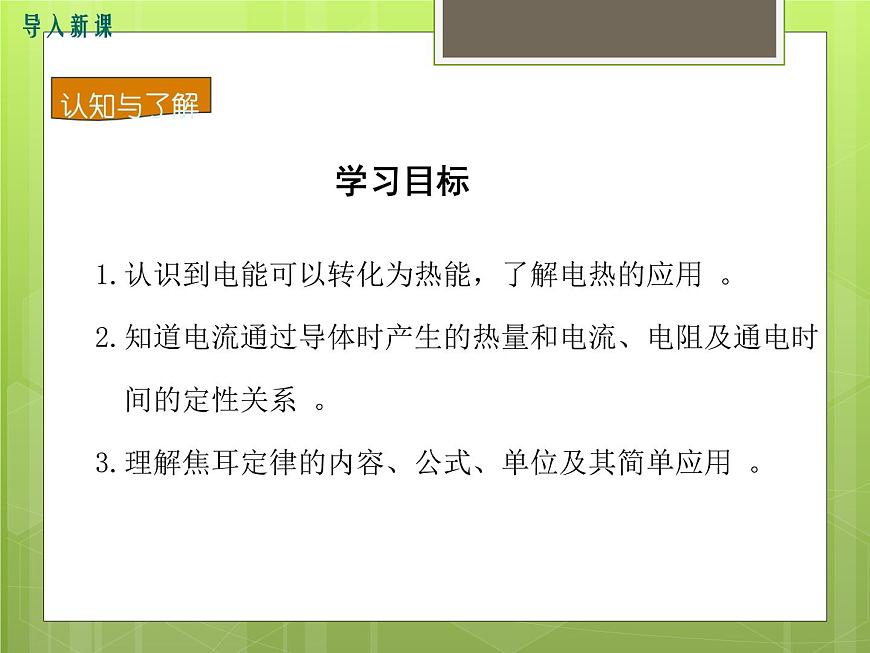

1.認識到電能可以轉化為熱能，了解電熱的應用 。2.知道電流通過導體時產生的熱量和電流、電阻及通電時 間的定性關系 。3.理解焦耳定律的內容、公式、單位及其簡單應用 。

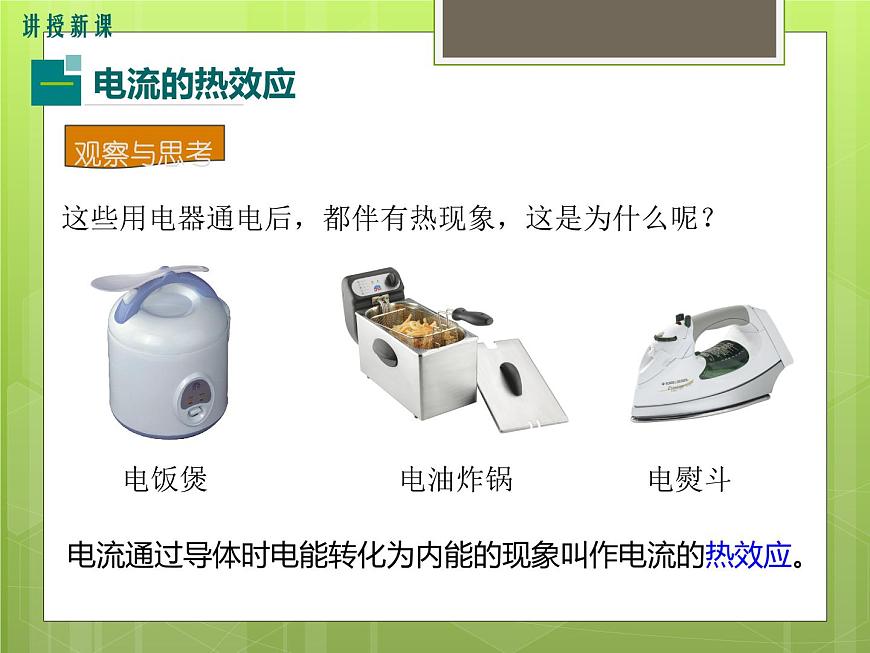

這些用電器通電后，都伴有熱現象，這是為什么呢？
電流通過導體時電能轉化為內能的現象叫作電流的熱效應。

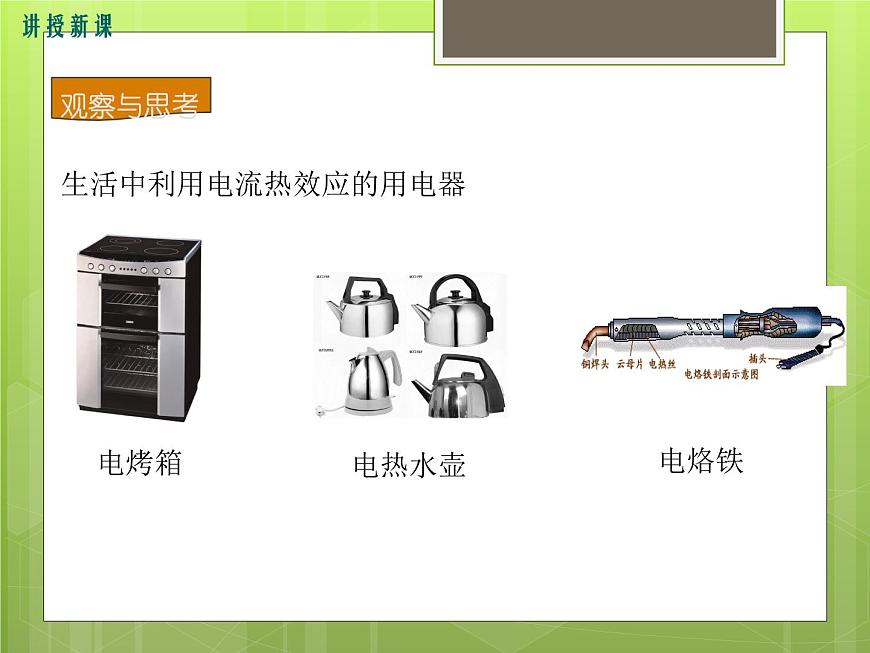

生活中利用電流熱效應的用電器

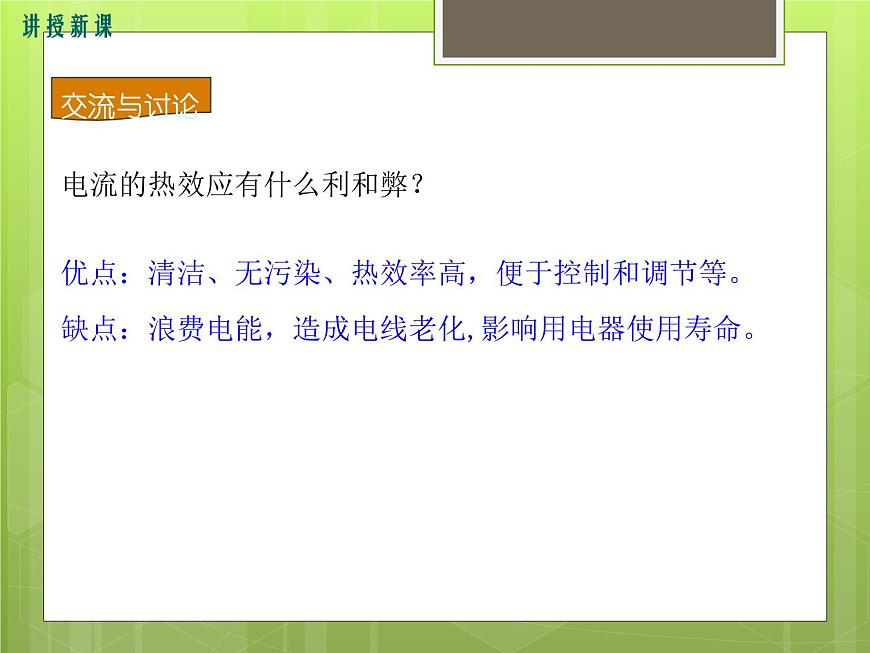

優點：清潔、無污染、熱效率高，便于控制和調節等。 缺點：浪費電能，造成電線老化,影響用電器使用壽命。
電流的熱效應有什么利和弊？

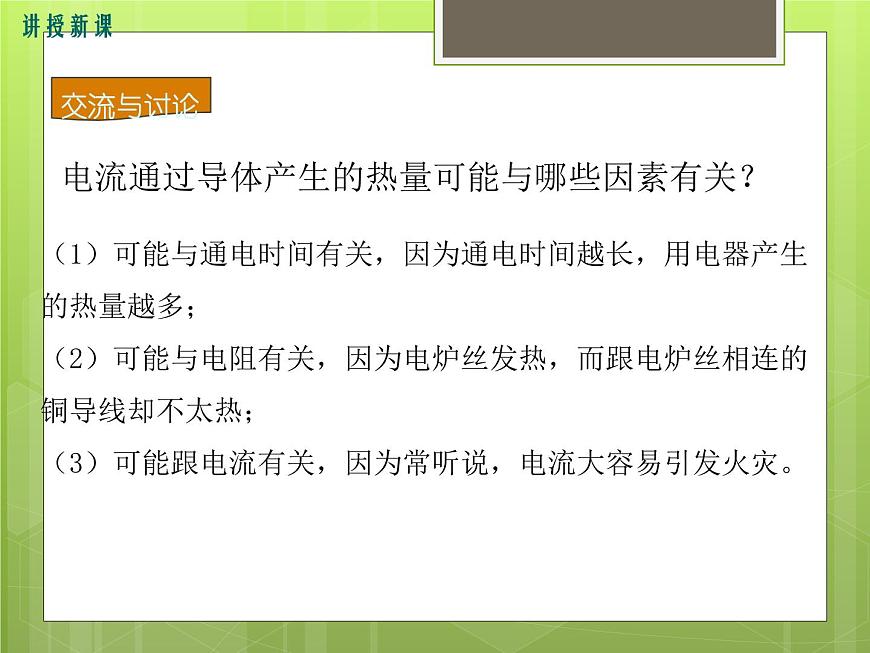

電流通過導體產生的熱量可能與哪些因素有關？
（1）可能與通電時間有關，因為通電時間越長，用電器產生的熱量越多；（2）可能與電阻有關，因為電爐絲發熱，而跟電爐絲相連的銅導線卻不太熱；（3）可能跟電流有關，因為常聽說，電流大容易引發火災。
（1）如圖所示，控制電阻R、電流I相同，閉合開關，每隔一定時間記錄一次溫度計的示數，比較通電時間對電熱的影響；
通電時間越長溫度計示數越大
（2）相同時間內通過R的電流為I，移動R0的滑片，使通過R的電流為2I。比較R兩次所產熱的多少；
通過電流為2I時比通過電流為I時的溫度高
（3）如圖所示，R2＞R1，控制通過導體的電流和通電時間不變，比較溫度計的示數。
電阻R2溫度計的示數比電阻R1溫度計的示數大
對同一電阻絲，在電流大小不變的情況下，通電時間越長，產生的熱量越多。
對同一電阻絲，在通電時間相同的情況下，通電電流越大越長，產生的熱量越多。
在通電電流大小不變，通電時間相同的情況下，電阻越大，產生的熱量越多。
為什么選用煤油而不用水？
因為煤油的比熱容小，在相同情況下，煤油的溫度變化大，便于觀察。
導體的電阻越大，通過導體的電流越大，通電時間越長，導體產生的熱量越多，那么導體產生的熱量和電阻、電流及通電時間之間有什么樣的定量關系？
電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比，這個規律叫作焦耳定律。
電流I的單位是安（A）
電阻R的單位是歐（Ω）
時間t的單位是秒
熱量Q的單位是焦（J）
電爐在使用時,電爐絲迅速熱的發紅,而與其相連的輸電線卻不怎么熱，為什么？
如圖所示，電吹風工作時，消耗了1000J的電能，電流在電阻線上產生的熱量等于1000J嗎？
當電流通過導體時，如果電能全部轉化為內能，而沒有同時轉化成其他形式的能量，那么電流產生的熱量Q就等于消耗的電能W，即Q=W=UIt = I2Rt （即純電阻電路），如：電暖器，電飯鍋，電爐子等。而電吹風工作時，消耗的電能主要轉化為電機的機械能：電能=內能+機械能，即W＞Q熱。
1.一個20Ω的電阻，通過0.5A的電流2min，電阻上消耗的電能是_____,釋放熱量為______。2.一個電阻通過0.2A的電流5min，電阻上產生的熱量為600J，這個電阻的阻值是___ Ω。3.一個200Ω的電阻通電2min，電阻上消耗的電能是9.6× 104J,則通過電阻的電流是______。
5.兩個電熱器的電阻之比為4︰3，通過相同的電流，在相等的時間里產生的熱量之比為_____；若兩個電熱器的電阻相同，通過的電流之比為1︰3，在相等的時間里產生的熱量之比為______。
4.一個40Ω的電阻，通過0.3A的電流，則通電______min釋放熱量為2160J。
