初中物理人教版（2024）九年級全冊第1節 電壓測試題

這是一份初中物理人教版（2024）九年級全冊第1節 電壓測試題，共19頁。試卷主要包含了電壓，電壓的測量等內容，歡迎下載使用。
知識點一、電壓：
1.作用
使電荷定向移動形成電流。
2.用類比法理解電壓的作用
3.電壓用符號“U”表示，電壓是形成電流的原因，電路中有電流，電路兩端一定有電壓；電路兩端有電壓，電路中不一定有電流，電源是提供電壓的裝置。
4.單位
（1）國際單位：伏特，簡稱伏，符號V。
（2）常用單位：兆伏（MV）、千伏（kV）、毫伏（mV）、微伏（μV）等。
（3）單位換算：1MV＝103kV＝106V，1V＝103mV＝106μV；即兆伏（MV）、千伏（kV）、毫伏（mV）、微伏（μV）之間滿足1000進制。
5.常見的電壓值
一節干電池的電壓為1.5V，一節鉛蓄電池的電壓為2V，手機電池的電壓為3.7V，家庭電路的電壓為220V，對人體安全的電壓為不高于36V。
基礎自測：
1．以下說法正確的是（ ）
A．摩擦起電的實質是產生電能
B．人體、橡膠和鋼都是絕緣體
C．電路中有電流就一定有電源
D．電壓表不能接在干電池兩端
2．以下估測正確的是（ ）
A．蓄電池的電壓為1.5VB．手機電池的電壓為4.8V
C．干電池的電壓為2VD．家庭電路的電壓為220V
3．對人體安全的電壓不高于（ ）
A．1.5VB．36VC．220VD．38V
知識點二、電壓的測量

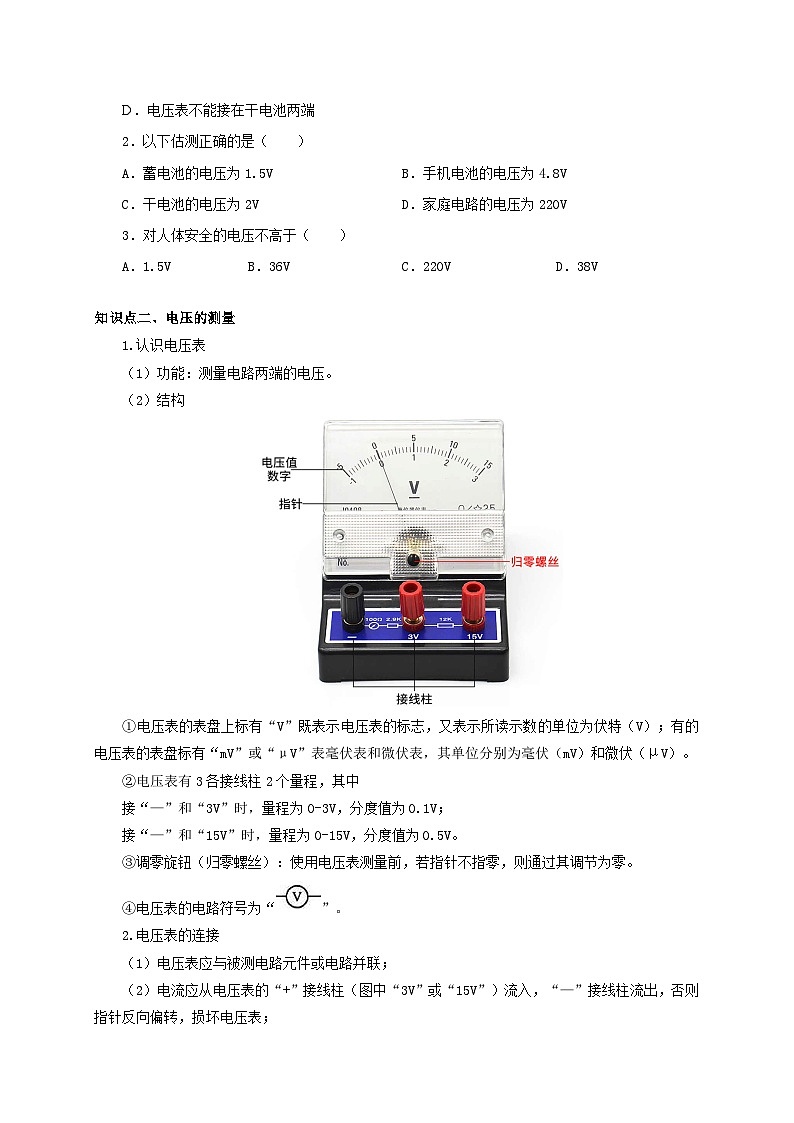

1.認識電壓表
（1）功能：測量電路兩端的電壓。
（2）結構
①電壓表的表盤上標有“V”既表示電壓表的標志，又表示所讀示數的單位為伏特（V）；有的電壓表的表盤標有“mV”或“μV”表毫伏表和微伏表，其單位分別為毫伏（mV）和微伏（μV）。
②電壓表有3各接線柱2個量程，其中
接“—”和“3V”時，量程為0-3V，分度值為0.1V；
接“—”和“15V”時，量程為0-15V，分度值為0.5V。
③調零旋鈕（歸零螺絲）：使用電壓表測量前，若指針不指零，則通過其調節為零。
④電壓表的電路符號為“”。
2.電壓表的連接
（1）電壓表應與被測電路元件或電路并聯；
（2）電流應從電壓表的“+”接線柱（圖中“3V”或“15V”）流入，“—”接線柱流出，否則指針?lè)聪蚱D(zhuǎn)，損壞電壓表；
（3）被測電壓不能超過電壓表的量程，若不知被測電壓的大致范圍，應用大量程試觸法選擇合適的量程；
（4）電壓表可直接接到電源兩級，測電源電壓；
（5）分析電路連接時，應把電壓表看成斷路（開路）。
3.電壓表的讀數
（1）明確量程，知道每一大格表示多少伏；
（2）明確分度值，知道每一小格表示多少伏；
（3）由指針?biāo)傅奈恢?，讀出電壓表的示數。
4.使用電壓表常見的錯誤
（1）接線柱接反：電壓表指針?lè)雌?br>（2）量程選擇不合理
①指針偏角較?。弘妷罕砹砍踢x擇過大；
②指針偏轉超過最大刻度：電壓表量程選擇偏??；
（3）電壓表串聯接入電路，此時測電源電壓。

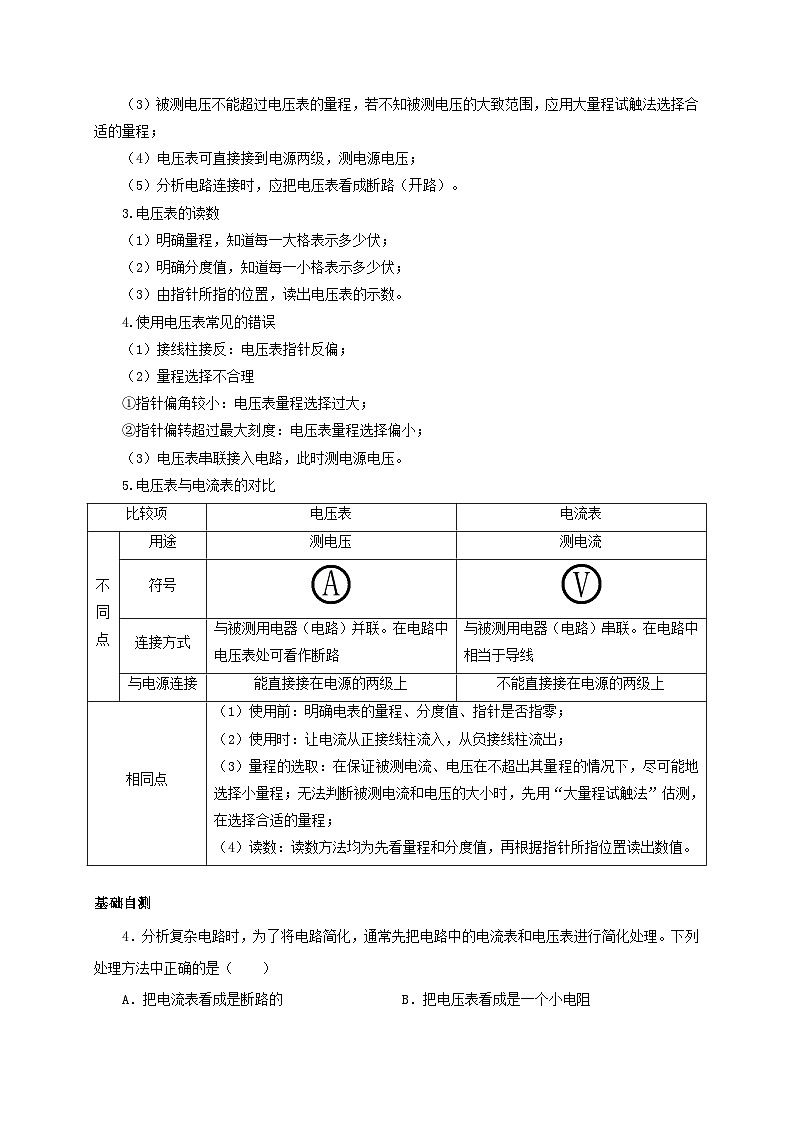

5.電壓表與電流表的對比
基礎自測
4．分析復雜電路時，為了將電路簡化，通常先把電路中的電流表和電壓表進行簡化處理。下列處理方法中正確的是（ ）
A．把電流表看成是斷路的B．把電壓表看成是一個小電阻
C．把電壓表看成是斷路的D．把電壓表看成是一根導線
5．關于電流表和電壓表的使用，下列說法不正確的是（ ）
A．電流表與被測用電器串聯
B．若無法估計被測電壓值，應選擇大量程試觸
C．電壓表不可以直接接到電源兩極
D．電流應從電流表的正接線柱流入，負接線柱流出
6．（2021·湖北·宜昌市夷陵區實驗中學九年級期中）如圖所示電路，電源電壓為3V。當開關S閉合時，兩只燈泡均不發光，且電壓表示數為3V。由這一現象可以判斷電路的故障是（ ）
A．燈Ll短路B．燈L2短路C．燈Ll斷路D．燈L2斷路
7．（2021·重慶市璧山中學校九年級期中）如圖所示的電路，下列判斷正確的是（ ）
A．若電表甲、乙都是電流表，開關S斷開，電路斷路
B．若電表甲、乙都是電壓表，開關S閉合，燈L1、L2并聯
C．若甲是電流表，乙是電壓表，開關S閉合，燈都發光
D．若甲是電壓表，乙是電流表，開關S由斷開到閉合，甲表示數不變
8．（2021·廣東·深圳市龍崗區百合外國語學校九年級期中）下列電路連接正確的是（ ）
A．B．
C．D．
9．如圖所示的實物電路分析正確的是（ ）
A．兩燈并聯
B．電壓表測L1兩端電壓
C．電壓表測L2兩端電壓
D．電流表不能測出通過L2的電流
考點突破
考點1.電壓
方法：（1）電源、電壓、電流的關系：電源是提供電壓的裝置，電壓是形成電流的原因。電路中有電流必須滿足兩個條件：電路兩端有電壓，且是通路。
（2）對于考察常見家用電器的工作電壓這類題目，要多看用電器的銘牌，識記常見的電壓值，一般的家用電器的工作電壓為220V，小的用電器工作電壓一般為幾伏或幾十伏。
例1.（2022·四川巴中·中考真題）下列說法最接近實際的是（ ）
A．一本物理課本的質量約為1500gB．一棟四層教學樓的高度約為15m
C．人們覺得舒適的環境溫度約為42℃D．智能手機工作電壓約為220V
例2.（2022·重慶巫溪·九年級期末）關于電流、電壓、電阻、電路，下列說法正確的是（ ）
A．有電源的電路就有電流
B．導體中的電流為零時，電壓也為零
C．電路中某用電器被短接時，該用電器不會被燒毀
D．因?yàn)橛须娏鞑判纬呻妷?br>考點2.電壓表
方法：1.電壓表在使用時要先調零，選擇量程時要試觸，指針偏轉角度不到滿刻度的一半時測量誤差較大。
2.對于含有電壓表的實物電路的連接，應先按要求連接好除電壓表外的其他電路元件，最后連接電壓表，要求電壓表測量哪部分電路的電壓，就把電壓表與哪部分電路并聯。
3.兩步解決填充電壓表、電流表問題：
（1）明條件：明確題目中的已知條件，根據已知條件得出“兩表”在電路中可能存在的情況；
（2）用知識：電壓表一定并聯在用電器的兩端；電流表一定和用電器串聯；與電壓表連接的部分看成斷路，與電流表連接的部分看成短路。
例3.（2021·廣西玉林·九年級期中）如圖所示是使用電表時常出現的兩種情況，請?jiān)跈M線上寫出造成相關現象的原因：甲圖______；乙圖______。
例4.（2022·山東東營·中考真題）如圖所示，閉合開關，燈、均不亮，小華用電壓表去判斷電路故障，當他將電壓表接在兩端時，電壓表無示數；當他將電壓表接在兩端時，電壓表有示數，由此可以判斷（ ）
A．燈斷路B．燈斷路C．燈短路D．燈短路
例5.（2022·四川自貢·中考真題）在如圖所示電路中，當甲乙均為電流表且開關閉合、斷開時，電阻、連接方式是___________聯。當甲乙均為電壓表且開關、都閉合時，電阻、連接方式是___________聯。（均選填“串”或“并”）
例6.（2022·廣西·中考真題）在如圖所示電路的“O”內填上適當?shù)碾姳矸?hào)。要求：當開關S閉合時，電路連接正確。
水壓
電壓
圖示
分析
抽水機提供水壓形成水流，
電源提供電壓形成電流
比較項
電壓表
電流表
不同點
用途
測電壓
測電流
符號
連接方式
與被測用電器（電路）并聯。在電路中電壓表處可看作斷路
與被測用電器（電路）串聯。在電路中相當于導線
與電源連接
能直接接在電源的兩級上
不能直接接在電源的兩級上
相同點
（1）使用前：明確電表的量程、分度值、指針是否指零；
（2）使用時：讓電流從正接線柱流入，從負接線柱流出；
（3）量程的選取：在保證被測電流、電壓在不超出其量程的情況下，盡可能地選擇小量程；無法判斷被測電流和電壓的大小時，先用“大量程試觸法”估測，在選擇合適的量程；
（4）讀數：讀數方法均為先看量程和分度值，再根據指針?biāo)肝恢米x出數值。

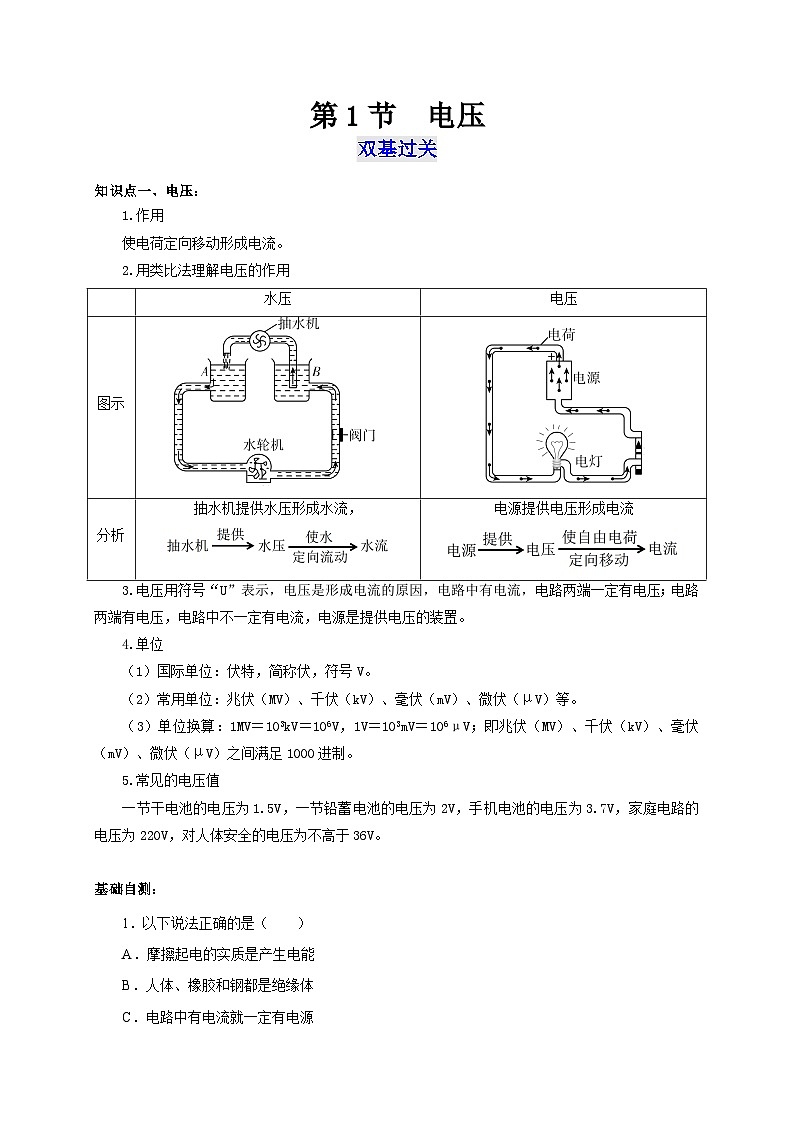

第1節 電壓
雙基過關
知識點一、電壓：
1.作用
使電荷定向移動形成電流。
2.用類比法理解電壓的作用
3.電壓用符號“U”表示，電壓是形成電流的原因，電路中有電流，電路兩端一定有電壓；電路兩端有電壓，電路中不一定有電流，電源是提供電壓的裝置。
4.單位
（1）國際單位：伏特，簡稱伏，符號V。
（2）常用單位：兆伏（MV）、千伏（kV）、毫伏（mV）、微伏（μV）等。
（3）單位換算：1MV＝103kV＝106V，1V＝103mV＝106μV；即兆伏（MV）、千伏（kV）、毫伏（mV）、微伏（μV）之間滿足1000進制。
5.常見的電壓值
一節干電池的電壓為1.5V，一節鉛蓄電池的電壓為2V，手機電池的電壓為3.7V，家庭電路的電壓為220V，對人體安全的電壓為不高于36V。
基礎自測：
1．以下說法正確的是（ ）
A．摩擦起電的實質是產生電能
B．人體、橡膠和鋼都是絕緣體
C．電路中有電流就一定有電源
D．電壓表不能接在干電池兩端
【答案】C
【解析】A．摩擦起電的實質是電子發生了轉移，而不是創造了電能。故A錯誤；
B．人體、鋼是導體，不是絕緣體。故B錯誤；
C．電源是產生電流的裝置，所以電路中有電流就一定有電源。故C正確；
D．電壓表在被測電壓不超過其量程的情況下，可以直接接在電源兩端。故D錯誤。
故選C。
2．以下估測正確的是（ ）
A．蓄電池的電壓為1.5VB．手機電池的電壓為4.8V
C．干電池的電壓為2VD．家庭電路的電壓為220V
【答案】D
【解析】A．蓄電池的電壓為2V，故A錯誤；
B．手機電池的電壓為3.7V，故B錯誤；
C．干電池的電壓為1.5V，故C錯誤；
D．我國家庭電路的電壓為220V，對人體的安全電壓不高于36V，故D正確。
故選D。
3．對人體安全的電壓不高于（ ）
A．1.5VB．36VC．220VD．38V
【答案】B
【解析】對人體安全的電壓不高于36V，故ACD不符合題意；B符合題意。
故選B。
知識點二、電壓的測量
1.認識電壓表
（1）功能：測量電路兩端的電壓。
（2）結構
①電壓表的表盤上標有“V”既表示電壓表的標志，又表示所讀示數的單位為伏特（V）；有的電壓表的表盤標有“mV”或“μV”表毫伏表和微伏表，其單位分別為毫伏（mV）和微伏（μV）。
②電壓表有3各接線柱2個量程，其中
接“—”和“3V”時，量程為0-3V，分度值為0.1V；
接“—”和“15V”時，量程為0-15V，分度值為0.5V。
③調零旋鈕（歸零螺絲）：使用電壓表測量前，若指針不指零，則通過其調節為零。
④電壓表的電路符號為“”。
2.電壓表的連接
（1）電壓表應與被測電路元件或電路并聯；
（2）電流應從電壓表的“+”接線柱（圖中“3V”或“15V”）流入，“—”接線柱流出，否則指針?lè)聪蚱D(zhuǎn)，損壞電壓表；
（3）被測電壓不能超過電壓表的量程，若不知被測電壓的大致范圍，應用大量程試觸法選擇合適的量程；
（4）電壓表可直接接到電源兩級，測電源電壓；
（5）分析電路連接時，應把電壓表看成斷路（開路）。
3.電壓表的讀數
（1）明確量程，知道每一大格表示多少伏；
（2）明確分度值，知道每一小格表示多少伏；
（3）由指針?biāo)傅奈恢?，讀出電壓表的示數。
4.使用電壓表常見的錯誤
（1）接線柱接反：電壓表指針?lè)雌?br>（2）量程選擇不合理
①指針偏角較?。弘妷罕砹砍踢x擇過大；
②指針偏轉超過最大刻度：電壓表量程選擇偏??；
（3）電壓表串聯接入電路，此時測電源電壓。
5.電壓表與電流表的對比
基礎自測
4．分析復雜電路時，為了將電路簡化，通常先把電路中的電流表和電壓表進行簡化處理。下列處理方法中正確的是（ ）
A．把電流表看成是斷路的B．把電壓表看成是一個小電阻
C．把電壓表看成是斷路的D．把電壓表看成是一根導線
【答案】C
【解析】A．電流表的自身電阻非常小，分析電路時，可視為一根導線，故A錯誤；
BCD．電壓表內阻非常大，分析電路時，可作為斷路分析，故C正確，BD錯誤。
故選C。
5．關于電流表和電壓表的使用，下列說法不正確的是（ ）
A．電流表與被測用電器串聯
B．若無法估計被測電壓值，應選擇大量程試觸
C．電壓表不可以直接接到電源兩極
D．電流應從電流表的正接線柱流入，負接線柱流出
【答案】C
【解析】A．電流表與被測用電器串聯，電壓表使用時應與待測用電器并聯，故A正確，不符合題意；
B．使用電流表或電壓表時，應先試用大量程“試觸”，根據指針偏轉情況確定合適的量程，故B正確，不符合題意；
C．電壓表可以直接接到電源兩極，故C錯誤，符合題意；
D．兩種電表在使用時，都應使電流從正接線柱流入，從負接線柱流出，故D正確，不符合題意。
故選C。
6．（2021·湖北·宜昌市夷陵區實驗中學九年級期中）如圖所示電路，電源電壓為3V。當開關S閉合時，兩只燈泡均不發光，且電壓表示數為3V。由這一現象可以判斷電路的故障是（ ）
A．燈Ll短路B．燈L2短路C．燈Ll斷路D．燈L2斷路
【答案】C
【解析】燈L1、L2都不亮，說明發生了斷路或短路，如果任何一個燈泡短路，則另一個燈泡能夠發光，但燈L1、L2都不亮，故電路故障不是短路；一定為斷路，電壓表有示數，說明電壓表的兩個接線柱能與電源相通，故燈L1處發生斷路，故C符合題意，ABD不符合題意。
故選C。
7．（2021·重慶市璧山中學校九年級期中）如圖所示的電路，下列判斷正確的是（ ）
A．若電表甲、乙都是電流表，開關S斷開，電路斷路
B．若電表甲、乙都是電壓表，開關S閉合，燈L1、L2并聯
C．若甲是電流表，乙是電壓表，開關S閉合，燈都發光
D．若甲是電壓表，乙是電流表，開關S由斷開到閉合，甲表示數不變
【答案】D
【解析】A．若電表甲、乙都是電流表，開關S斷開，電源的兩端被導線相連，電源短路，故A錯誤；
B．若電表甲、乙都是電壓表，開關S閉合，由于電壓表在電路中當作斷路處理，此時只有燈L1接入電路，故B錯誤；
C．若甲是電流表，乙是電壓表，開關S閉合，燈L2被短路，不發光，故C錯誤；
D．若甲是電壓表，乙是電流表，開關S由斷開到閉合，電壓表始終測量的是電源的電壓，所以甲表示數不變，故D正確。
故選D。
8．（2021·廣東·深圳市龍崗區百合外國語學校九年級期中）下列電路連接正確的是（ ）
A．B．
C．D．
【答案】B
【解析】A．圖中開關閉合后，電流直接流過開關，不會流過兩燈泡，電路出現短路，故A錯誤；
B．圖中兩個電燈并聯，開關為總開關，閉合開關后，電路正常工作，故B正確；
C．圖中電壓表的正、負接線柱接反了，閉合開關后，電流從電壓表的負極流入，故C錯誤；
D．圖中電流表的正、負接線柱接反了，閉合開關后，電流從電流表的負極流入，故D錯誤。
故選B。
9．如圖所示的實物電路分析正確的是（ ）
A．兩燈并聯
B．電壓表測L1兩端電壓
C．電壓表測L2兩端電壓
D．電流表不能測出通過L2的電流
【答案】C
【解析】如圖所示，開關閉合后，兩燈泡逐個順次連接，是串聯接入電路，電流表測電路中電流，即電流表能測量通過L2的電流；電壓表與燈L2并聯，測L2兩端電壓，故C正確，ABD錯誤。
故選C。
考點突破
考點1.電壓
方法：（1）電源、電壓、電流的關系：電源是提供電壓的裝置，電壓是形成電流的原因。電路中有電流必須滿足兩個條件：電路兩端有電壓，且是通路。
（2）對于考察常見家用電器的工作電壓這類題目，要多看用電器的銘牌，識記常見的電壓值，一般的家用電器的工作電壓為220V，小的用電器工作電壓一般為幾伏或幾十伏。
例1.（2022·四川巴中·中考真題）下列說法最接近實際的是（ ）
A．一本物理課本的質量約為1500gB．一棟四層教學樓的高度約為15m
C．人們覺得舒適的環境溫度約為42℃D．智能手機工作電壓約為220V
【答案】B
【解析】A．一個蘋果的質量在200g左右，一本物理課本的質量與此差不多，在200g左右，故A不符合題意；
B．每層教學樓高約為4米，所以一棟四層教學樓的高度約為15m，故B符合題意；
C．人體正常體溫在37℃左右，感覺舒適的溫度在23℃左右，故C不符合題意；
D．智能手機工作電壓約為3.7V，家庭電路的電壓為220V，故D不符合題意。
故選B。
例2.（2022·重慶巫溪·九年級期末）關于電流、電壓、電阻、電路，下列說法正確的是（ ）
A．有電源的電路就有電流
B．導體中的電流為零時，電壓也為零
C．電路中某用電器被短接時，該用電器不會被燒毀
D．因?yàn)橛须娏鞑判纬呻妷?br>【答案】C
【解析】A．有電源的電路中有電壓，但不一定就有電流，還要看電路是否通路，故A錯誤；
B．導體中的電流為零時，電壓不一定為零，可能是電路斷路，故B錯誤；
C．電路中某用電器被短接時，電流不通過該用電器，該用電器不會被燒毀，故C正確；
D．電壓使電荷定向移動形成電流，故D錯誤。
故選C。
考點2.電壓表
方法：1.電壓表在使用時要先調零，選擇量程時要試觸，指針偏轉角度不到滿刻度的一半時測量誤差較大。
2.對于含有電壓表的實物電路的連接，應先按要求連接好除電壓表外的其他電路元件，最后連接電壓表，要求電壓表測量哪部分電路的電壓，就把電壓表與哪部分電路并聯。
3.兩步解決填充電壓表、電流表問題：
（1）明條件：明確題目中的已知條件，根據已知條件得出“兩表”在電路中可能存在的情況；
（2）用知識：電壓表一定并聯在用電器的兩端；電流表一定和用電器串聯；與電壓表連接的部分看成斷路，與電流表連接的部分看成短路。
例3.（2021·廣西玉林·九年級期中）如圖所示是使用電表時常出現的兩種情況，請?jiān)跈M線上寫出造成相關現象的原因：甲圖______；乙圖______。
【答案】 電流表正負接線柱接反了 電壓表使用的量程太大
【解析】[1]如圖，電流表的指針?lè)雌?，說明電流從表的負接線柱流入電流表，即電流表的正負接線柱接反了。
[2]如圖，電壓表指針偏轉角度太小，所測電流值小于0.6A，說明電壓表使用的量程太大。
例4.（2022·山東東營·中考真題）如圖所示，閉合開關，燈、均不亮，小華用電壓表去判斷電路故障，當他將電壓表接在兩端時，電壓表無示數；當他將電壓表接在兩端時，電壓表有示數，由此可以判斷（ ）
A．燈斷路B．燈斷路C．燈短路D．燈短路
【答案】B
【解析】若燈或燈發生短路，則閉合開關，沒有短路的燈仍然能發光，因此不是短路；閉合開關，燈、均不亮，說明電路發生斷路，小華將電壓表接在兩端時，電壓表無示數，說明電壓表不能與電源形成通路，因此故障可能是燈斷路，當他將電壓表接在兩端時，電壓表有示數，說明電壓表與電源形成通路，說明燈沒有斷路，所以是燈斷路。故ACD不符合題意，B符合題意，。
故選B。
例5.（2022·四川自貢·中考真題）在如圖所示電路中，當甲乙均為電流表且開關閉合、斷開時，電阻、連接方式是___________聯。當甲乙均為電壓表且開關、都閉合時，電阻、連接方式是___________聯。（均選填“串”或“并”）
【答案】 并 串
【解析】[1]由電路圖知，開關S1閉合，S2斷開，甲、乙均為電流表時，兩個電阻并聯在電路中，電流表甲測通過R2的電流，電流表乙測干路的電流。
[2]甲、乙均為電壓表，S1、S2都閉合時，兩個電阻串聯連接，電壓表甲測電源電壓，乙測R2兩端的電壓。
例6.（2022·廣西·中考真題）在如圖所示電路的“O”內填上適當?shù)碾姳矸?hào)。要求：當開關S閉合時，電路連接正確。
【答案】
【解析】電流從正極出發，經過開關后，分流，分別經過兩電阻后，經過電阻R1直接回到負極，經過電阻R2經過下方圓圈后回到負極，故此圓圈是電流表，若上面的圓圈是電流表，則發生了電源短路，故上面的圓圈是電壓表，兩電阻并聯，故如圖所示：
水壓
電壓
圖示
分析
抽水機提供水壓形成水流，
電源提供電壓形成電流
比較項
電壓表
電流表
不同點
用途
測電壓
測電流
符號
連接方式
與被測用電器（電路）并聯。在電路中電壓表處可看作斷路
與被測用電器（電路）串聯。在電路中相當于導線
與電源連接
能直接接在電源的兩級上
不能直接接在電源的兩級上
相同點
（1）使用前：明確電表的量程、分度值、指針是否指零；
（2）使用時：讓電流從正接線柱流入，從負接線柱流出；
（3）量程的選取：在保證被測電流、電壓在不超出其量程的情況下，盡可能地選擇小量程；無法判斷被測電流和電壓的大小時，先用“大量程試觸法”估測，在選擇合適的量程；
（4）讀數：讀數方法均為先看量程和分度值，再根據指針?biāo)肝恢米x出數值。
