初中物理人教版（2024）九年級全冊第1節 電壓達標測試

這是一份初中物理人教版（2024）九年級全冊第1節 電壓達標測試，共16頁。

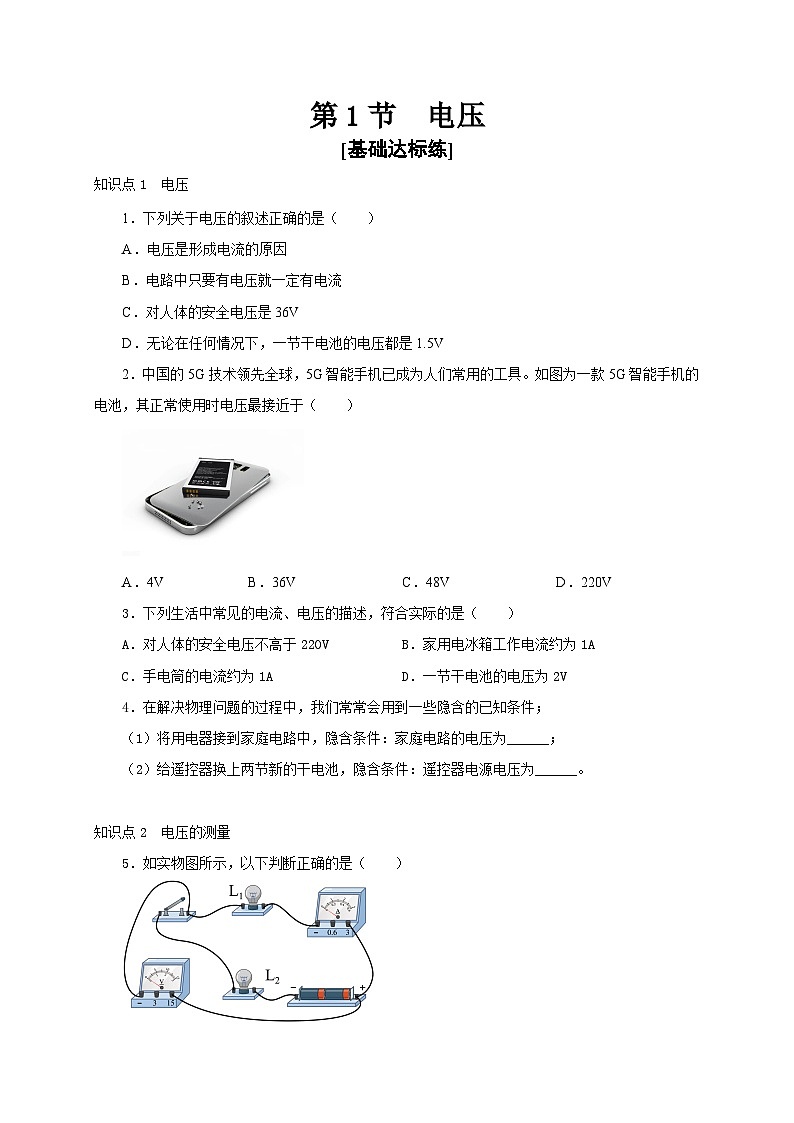

1．下列關于電壓的敘述正確的是（ ）
A．電壓是形成電流的原因
B．電路中只要有電壓就一定有電流
C．對人體的安全電壓是36V
D．無論在任何情況下，一節干電池的電壓都是1.5V
2．中國的5G技術領先全球，5G智能手機已成為人們常用的工具。如圖為一款5G智能手機的電池，其正常使用時電壓最接近于（ ）
A．4VB．36VC．48VD．220V
3．下列生活中常見的電流、電壓的描述，符合實際的是（ ）
A．對人體的安全電壓不高于220VB．家用電冰箱工作電流約為1A
C．手電筒的電流約為1AD．一節干電池的電壓為2V
4．在解決物理問題的過程中，我們常常會用到一些隱含的已知條件；
（1）將用電器接到家庭電路中，隱含條件：家庭電路的電壓為______；
（2）給遙控器換上兩節新的干電池，隱含條件：遙控器電源電壓為______。
知識點2 電壓的測量
5．如實物圖所示，以下判斷正確的是（ ）

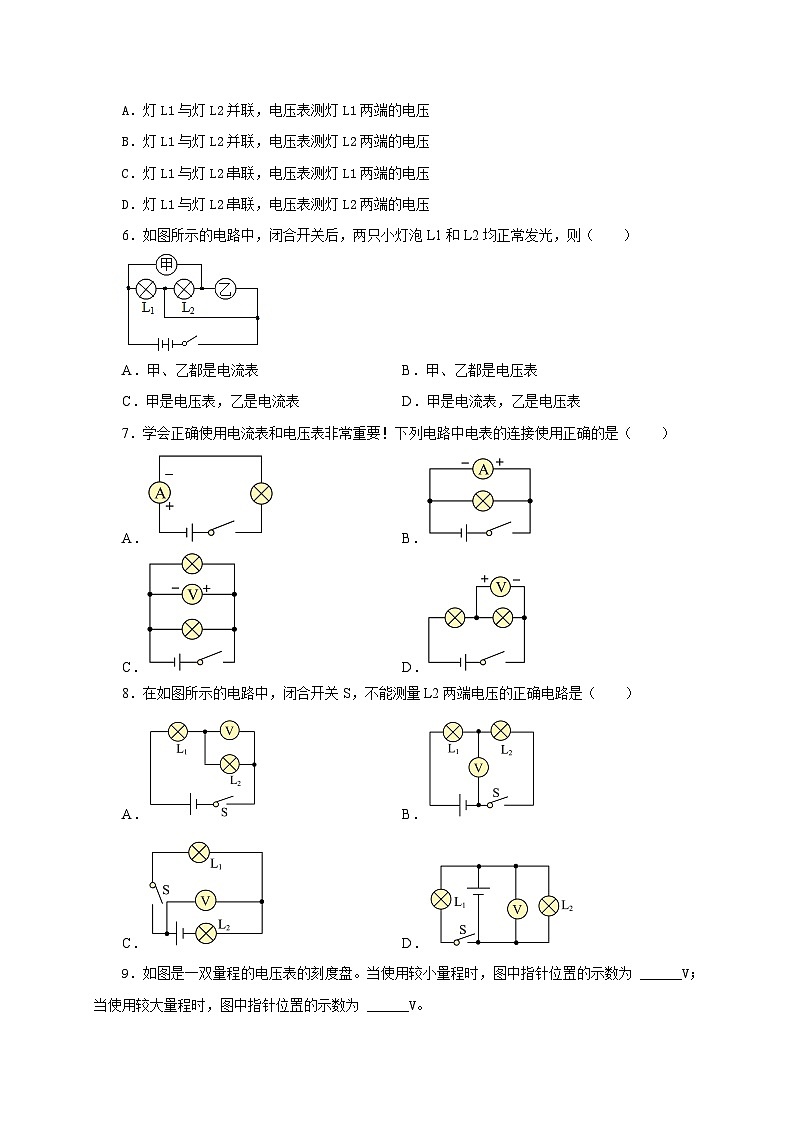

A．燈L1與燈L2并聯，電壓表測燈L1兩端的電壓
B．燈L1與燈L2并聯，電壓表測燈L2兩端的電壓
C．燈L1與燈L2串聯，電壓表測燈L1兩端的電壓
D．燈L1與燈L2串聯，電壓表測燈L2兩端的電壓
6．如圖所示的電路中，閉合開關后，兩只小燈泡L1和L2均正常發光，則（ ）
A．甲、乙都是電流表B．甲、乙都是電壓表
C．甲是電壓表，乙是電流表D．甲是電流表，乙是電壓表
7．學會正確使用電流表和電壓表非常重要！下列電路中電表的連接使用正確的是（ ）
A．B．
C．D．
8．在如圖所示的電路中，閉合開關S，不能測量L2兩端電壓的正確電路是（ ）
A．B．
C．D．
9．如圖是一雙量程的電壓表的刻度盤。當使用較小量程時，圖中指針位置的示數為 ______V；當使用較大量程時，圖中指針位置的示數為 ______V。
[能力提升練]
10．將學校實驗室常用的電壓表接入電路中，應先用______量程試觸，若電壓表示數小于______時，再改用電壓表的______量程。
11．（2021·山東菏澤·九年級期中）物理興趣小組的同學們對剛學習的一些物理量進行了估測，其中最符合實際的是（ ）
A．酒精的熱值為3.0×103J/kg
B．冰的比熱容為2.1×103J/（kg?℃）
C．家用電冰箱的電流為5A
D．電子手表所用電池的電壓為10V
12．如圖所示的電路中，甲、乙分別是電壓表或電流表。閉合開關S后，兩燈均發光，則乙是 ___________表。（“電流”或“電壓”）
13．如圖所示，小明在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。觀察電壓表指針的偏轉與接線情況，為了更好的完成本次探究實驗，接下來小明將進行的操作是______；這個電池的______片是它的正極。
14．電壓表的表盤：
在0~15V量程讀出的示數是指針指向相同位置時，在0~3V量程上讀出的示數的______倍；
部分電壓表的三個接線柱是“+”、“3”和“15”，這時“3”和“15”是負接線柱，電流要從“+”流入，再從“3”和“15”流出。
15．正確使用電壓表的規則：
（1）電壓表必須和被測的用電器______。如果與被測用電器串聯，會因為電壓表內阻______，此段電路______而無法測此用電器兩段的電壓。如果被測用電器在支路上，這時電壓表測的是______兩端的電壓；如果被測用電器在干路上，則整個電路便成______了，這時電壓表測的是______電壓；
（2）“+”“－”接線柱的接法要正確，必須使電流從“______”接線柱______電壓表，從“______”接線柱______來。否則電壓表的指針會______；
（3）被測電壓不能超過電壓表______。若不能預先估計待測電壓的大小時，應選用最大量程進行試觸。若被測電壓超過電壓表的量程將使指針轉出刻度范圍把指針打彎或把電壓表燒壞。若指針偏轉超過最大值則應斷開開關檢查；如果指針偏轉幅度太?。ㄐ∮?V），會影響讀數的準確性，應選用小量程擋；
（4）電壓表的兩個接線柱可以直接連到電源的兩極上，此時測得的是電源的電壓；
（5）使用電表前，如果指針不指零，可調整中央調零旋鈕使指針調零；
（6）常見的電壓：家庭電路電壓——______；對人體安全的電壓——不高于______；一節干電池的電壓——______；每節鉛蓄電池電壓——______。
16．閱讀短文，回答問題
人體永動機——靠體溫發電能亮的手電筒
流明（Lumen）手電筒是一款既不需要電池，也不需要太陽能，更不利用風力，而是靠人體體溫發電的手電筒。它外形并沒有什么特別，就像一張電話卡，如圖所示，其內置一顆溫差電池，只要外部環境溫度低于體溫，將手指放在上面就能利用溫差來為小電筒供電，如圖所示。這就是體溫發電。體溫發電是通過半導體，利用溫差來獲取電能。溫差發電的基本原理是“澤克”效應，即兩種不同的金屬連接起來構成一個閉合回路時，如果兩個連接點的溫度不一樣，就能產生微小的電壓，且溫差越大，產生的電壓越大。
Lumen就是利用了這一原理，其上配備一個熱電發電機（TEG）的陶瓷部件，它的上部可以感受你手指的溫度，下部感受環境溫度，再通過兩者的溫度差進行發電，進而讓手電筒工作。
Lumen手電筒比起傳統手電筒來說，照明功率偏小，但光通量更大，更方便在照明不良情況下找尋物體，安全導航以及在黑暗中閱讀。
（1）體溫發電的基本原理是人體和周圍環境間存在___________；
（2）體溫發電的優點有___________；（說一點即可）
（3）實際使用中利用體溫發電能獲得大范圍的電壓值嗎？___________（選填“能”或不能”）。理由是___________。
[高頻考題實戰練]
17．（2022·山東日照·中考真題）小明按圖連接實物電路，閉合開關，小燈泡不亮，經老師研判，告訴小明電路在a、b之間發生了斷路。小明設計了如下三種方法進一步判斷：①斷開開關，將電壓表接在a、b兩點，閉合開關，電壓表有示數說明a、b之間斷路。②斷開開關，將電流表接在a、b兩點，閉合開關，電流表有示數說明a、b之間斷路。③斷開開關，將與L相同的完好小燈泡接在a、b兩點，閉合開關，小燈泡發光說明a、b之間斷路。其中可行的方法是（ ）
A．①②③B．①②C．①③D．②③
18．（2022·湖南湘西·中考真題）將銅片和鋅片放入裝有鹽水的燒杯中，就成了一個自制電池，用導線將電壓表與銅片、鋅片相連，測量這個自制電池的電壓，如圖所示。以下說法正確的是（ ）
A．鋅片是電池的正極B．這個電池的電壓為6V
C．這個電池的電壓為3VD．這個電池的電壓為0.6V
量程
使用接線柱
表盤上刻度位置
大格代表值
小格代表值
0~3V
“-”和“3”
下一行
1V
0.1V
0~15V
“-”和“15”
上一行
5V
0.5V
第1節 電壓
[基礎達標練]
知識點1 電壓
1．下列關于電壓的敘述正確的是（ ）
A．電壓是形成電流的原因
B．電路中只要有電壓就一定有電流
C．對人體的安全電壓是36V
D．無論在任何情況下，一節干電池的電壓都是1.5V
【答案】A
【詳解】A．電壓的作用是：使電路中自由電荷發生定向移動形成電流，故A正確；
B．電路兩端有電壓，但是電路中不一定有電流，是否有電流，還要看電路是不是通路，故B錯誤；
C．對人體安全的電壓為不高于36V，故C錯誤；
D．一節新干電池的電壓都是1.5V，但是用久后電壓會減小，故D錯誤。
故選A。
2．中國的5G技術領先全球，5G智能手機已成為人們常用的工具。如圖為一款5G智能手機的電池，其正常使用時電壓最接近于（ ）
A．4VB．36VC．48VD．220V
【答案】A
【詳解】5G智能手機使用的電池電壓低于5V，在3.7V左右，最接近于4V，故A符合題意，BCD不符合題意。
故選A。
3．下列生活中常見的電流、電壓的描述，符合實際的是（ ）
A．對人體的安全電壓不高于220VB．家用電冰箱工作電流約為1A
C．手電筒的電流約為1AD．一節干電池的電壓為2V
【答案】B
【詳解】A．對人體的安全電壓不高于36V，故A不符合題意；
B．家用空調的電流約為5A，家用電冰箱工作電流約為1A，故B符合題意；
C．手電筒工作時的電流約為0.2A，故C不符合題意；
D．一節干電池的電壓約為1.5V，故D不符合題意。
故選B。
4．在解決物理問題的過程中，我們常常會用到一些隱含的已知條件；
（1）將用電器接到家庭電路中，隱含條件：家庭電路的電壓為______；
（2）給遙控器換上兩節新的干電池，隱含條件：遙控器電源電壓為______。
【答案】 220V 3V
【詳解】（1）[1]家庭電路電壓是220V。
（2）[2]每節干電池電壓是1.5V，遙控器由兩節干電池串聯組成，兩節干電池串聯電壓是3V。
知識點2 電壓的測量
5．如實物圖所示，以下判斷正確的是（ ）
A．燈L1與燈L2并聯，電壓表測燈L1兩端的電壓
B．燈L1與燈L2并聯，電壓表測燈L2兩端的電壓
C．燈L1與燈L2串聯，電壓表測燈L1兩端的電壓
D．燈L1與燈L2串聯，電壓表測燈L2兩端的電壓
【答案】C
【詳解】由實物圖知道，電流從正極出發經電流表、燈泡L1、開關、L2回負極，電壓表并聯在電流表、L1兩端，則燈L1與燈L2串聯，電壓表測燈L1兩端的電壓，故C正確，ABD錯誤。
故選C。
6．如圖所示的電路中，閉合開關后，兩只小燈泡L1和L2均正常發光，則（ ）
A．甲、乙都是電流表B．甲、乙都是電壓表
C．甲是電壓表，乙是電流表D．甲是電流表，乙是電壓表
【答案】D
【詳解】A．若甲、乙都是電流表，則L1和L2都短路，都不能正常發光，故A不符合題意；
B．若甲和乙都是電壓表，燈泡L1發光，燈泡L2不發光，故B不符合題意；
C．若甲是電壓表，乙是電流表，燈泡L1發光，燈泡L2被短路，即L2不發光，故C不符合題意；
D．若甲是電流表，乙是電壓表，燈泡L1和L2并聯，兩燈發光，電流表測L2電流，電壓表測電源電壓，故D符合題意。
故選D。
7．學會正確使用電流表和電壓表非常重要！下列電路中電表的連接使用正確的是（ ）
A．B．
C．D．
【答案】C
【詳解】A．電流表正負接線柱接反了，故A錯誤；
B．電流表要與被測用電器串聯，并聯造成短路，故B錯誤；
C．兩燈并聯，電壓表測小燈泡兩端電壓，故C正確；
D．電壓表正負接線柱接反了，故D錯誤。
故選C。
8．在如圖所示的電路中，閉合開關S，不能測量L2兩端電壓的正確電路是（ ）
A．B．
C．D．
【答案】C
【詳解】AB．由圖知，開關閉合后，兩燈串聯，電壓表與L2并聯，測L2兩端的電壓，故AB不符合題意；
C．由圖知，開關閉合后，兩燈串聯，電壓表測L1兩端的電壓，故C符合題意；
D．由圖知，開關閉合后，兩電燈并聯，電壓表測L2兩端的電壓，故D不符合題意。
故選C。
9．如圖是一雙量程的電壓表的刻度盤。當使用較小量程時，圖中指針位置的示數為 ______V；當使用較大量程時，圖中指針位置的示數為 ______V。
【答案】 1.1 5.5
【詳解】[1]當使用較小量程，即0～3V量程時，分度值為0.1V，圖中指針位置的示數為1.1V。
[2]當使用較大量程，即0～15V量程時，分度值為0.5V，圖中指針位置的示數為5.5V。
[能力提升練]
10．將學校實驗室常用的電壓表接入電路中，應先用______量程試觸，若電壓表示數小于______時，再改用電壓表的______量程。
【答案】 大 3V 小
【詳解】[1][2][3]將學校實驗室常用的電壓表接入電路中，應先用大量程（0～15V）進行試觸，如果發現電壓表示數小于3V時，改用小量程（0～3V）。
11．（2021·山東菏澤·九年級期中）物理興趣小組的同學們對剛學習的一些物理量進行了估測，其中最符合實際的是（ ）
A．酒精的熱值為3.0×103J/kg
B．冰的比熱容為2.1×103J/（kg?℃）
C．家用電冰箱的電流為5A
D．電子手表所用電池的電壓為10V
【答案】B
【詳解】A．酒精的熱值約為3.0×107J/kg，故A不符合題意；
B．冰和水是同種物質的不同狀態，水的比熱容為，冰的比熱容為2.1×103J/（kg?℃），故B符合題意；
C．家用電冰箱的電流約為0.5A，故C不符合題意；
D．電子手表所用的是氧化銀電池的電壓為1.5V，故D不符合題意。
故選B。
12．如圖所示的電路中，甲、乙分別是電壓表或電流表。閉合開關S后，兩燈均發光，則乙是 ___________表。（“電流”或“電壓”）
【答案】電壓
【詳解】閉合開關S后，兩個燈泡都能發光；甲串聯在電路中，是電流表；乙并聯在電路中，為電壓表，該電路為并聯電路。
13．如圖所示，小明在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。觀察電壓表指針的偏轉與接線情況，為了更好的完成本次探究實驗，接下來小明將進行的操作是______；這個電池的______片是它的正極。
【答案】 將與“15”接線柱相連的導線改接到“3”接線柱 銅
【詳解】[1]題中電壓表所選量程為0～15V，指針偏轉的角度很小，所指位置在2V作用，為了更好的完成本次探究實驗，接下來小明將進行的操作是將與“15”接線柱相連的導線改接到“3”接線柱。
[2]根據電壓表的使用規則：電流從電壓表正接線柱進，負接線柱出；可判斷出銅片是正極。
14．電壓表的表盤：
在0~15V量程讀出的示數是指針指向相同位置時，在0~3V量程上讀出的示數的______倍；
部分電壓表的三個接線柱是“+”、“3”和“15”，這時“3”和“15”是負接線柱，電流要從“+”流入，再從“3”和“15”流出。
【答案】5
【詳解】由于使用0~15V量程時分度值為0.5V，在使用0~3V量程時分度值為0.1V，所以當指針指向相同位置時，刻度盤上的格數相同，按0~15V量程讀出的示數是按0~3V量程讀出的示數的5倍。
15．正確使用電壓表的規則：
（1）電壓表必須和被測的用電器______。如果與被測用電器串聯，會因為電壓表內阻______，此段電路______而無法測此用電器兩段的電壓。如果被測用電器在支路上，這時電壓表測的是______兩端的電壓；如果被測用電器在干路上，則整個電路便成______了，這時電壓表測的是______電壓；
（2）“+”“－”接線柱的接法要正確，必須使電流從“______”接線柱______電壓表，從“______”接線柱______來。否則電壓表的指針會______；
（3）被測電壓不能超過電壓表______。若不能預先估計待測電壓的大小時，應選用最大量程進行試觸。若被測電壓超過電壓表的量程將使指針轉出刻度范圍把指針打彎或把電壓表燒壞。若指針偏轉超過最大值則應斷開開關檢查；如果指針偏轉幅度太小（小于3V），會影響讀數的準確性，應選用小量程擋；
（4）電壓表的兩個接線柱可以直接連到電源的兩極上，此時測得的是電源的電壓；
（5）使用電表前，如果指針不指零，可調整中央調零旋鈕使指針調零；
（6）常見的電壓：家庭電路電壓——______；對人體安全的電壓——不高于______；一節干電池的電壓——______；每節鉛蓄電池電壓——______。
【答案】 并聯 很大 開路 其他支路 開路 電源 + 流進 - 流出 反向偏轉 量程 220V 36V 1.5V 2V
【詳解】（1）[1][2][3][4][5][6]電流表和被測用電器串聯，電壓表必須和被測的用電器并聯。如果與被測用電器串聯，會因為電壓表內阻很大，此段電路開路而無法測此用電器兩段的電壓。如果被測用電器在支路上，這時電壓表測的是其他支路兩端的電壓；如果被測用電器在干路上，則整個電路便成開路了，這時電壓表測的是電源電壓。
（2）[7][8][9][10][11]電壓表和電流表使用是都應該使電流“正進負出”，“+”“－”接線柱的接法要正確，必須使電流從“＋”接線柱流進電壓表，從“－”接線柱流出來。否則電壓表的指針會反向偏轉。
（3）[12]電壓表和電流表使用時，都不能超過電表的量程，所以電壓表使用時被測電壓不能超過電壓表量程。
（6）[13]各國的家庭電路電壓不同，我國家庭電路電壓是220V。
[14]對人體安全的電壓不高于36V。
[15]一節干電池的電壓為1.5V。
[16]每節鉛蓄電池的電壓是2V。
16．閱讀短文，回答問題
人體永動機——靠體溫發電能亮的手電筒
流明（Lumen）手電筒是一款既不需要電池，也不需要太陽能，更不利用風力，而是靠人體體溫發電的手電筒。它外形并沒有什么特別，就像一張電話卡，如圖所示，其內置一顆溫差電池，只要外部環境溫度低于體溫，將手指放在上面就能利用溫差來為小電筒供電，如圖所示。這就是體溫發電。體溫發電是通過半導體，利用溫差來獲取電能。溫差發電的基本原理是“澤克”效應，即兩種不同的金屬連接起來構成一個閉合回路時，如果兩個連接點的溫度不一樣，就能產生微小的電壓，且溫差越大，產生的電壓越大。
Lumen就是利用了這一原理，其上配備一個熱電發電機（TEG）的陶瓷部件，它的上部可以感受你手指的溫度，下部感受環境溫度，再通過兩者的溫度差進行發電，進而讓手電筒工作。
Lumen手電筒比起傳統手電筒來說，照明功率偏小，但光通量更大，更方便在照明不良情況下找尋物體，安全導航以及在黑暗中閱讀。
（1）體溫發電的基本原理是人體和周圍環境間存在___________；
（2）體溫發電的優點有___________；（說一點即可）
（3）實際使用中利用體溫發電能獲得大范圍的電壓值嗎？___________（選填“能”或不能”）。理由是___________。
【答案】 溫度差 環保 不能 人體和周圍環境之間不會有太大的溫差
【解析】（1）[1]由材料可知，體溫發電的根本原理是人體和周圍環境間存在溫差。
（2）[2]由材料可知，體溫發電手電筒體積小、光通量大，體溫發電是通過半導體，利用溫差來獲取電能的，所以使用時很環保。
（3）[3][4]由材料可知，只有溫差越大時，電壓才會越大，但是人體和周圍環境之間不會有太大的溫差，所以不能利用體溫發電來獲得大范圍的電壓值。
[高頻考題實戰練]
17．（2022·山東日照·中考真題）小明按圖連接實物電路，閉合開關，小燈泡不亮，經老師研判，告訴小明電路在a、b之間發生了斷路。小明設計了如下三種方法進一步判斷：①斷開開關，將電壓表接在a、b兩點，閉合開關，電壓表有示數說明a、b之間斷路。②斷開開關，將電流表接在a、b兩點，閉合開關，電流表有示數說明a、b之間斷路。③斷開開關，將與L相同的完好小燈泡接在a、b兩點，閉合開關，小燈泡發光說明a、b之間斷路。其中可行的方法是（ ）
A．①②③B．①②C．①③D．②③
【答案】C
【詳解】①斷開開關，將電壓表接在a、b兩點，閉合開關，電壓表有示數，說明有電流經過電池、電壓表、開關回到負極，說明ab間斷路，若ab間發生短路，則電壓表無示數，故①可行；
②斷開開關，將電流表接在a、b兩點，閉合開關，電流表有示數，但此時發生電源短路，造成危險，故②不可行；
③斷開開關，將與L相同的完好小燈泡接在a、b兩點，閉合開關，小燈泡發光，說明加入的電燈泡所在的電路是通路，a、b存在問題，若ab間短路，則加入的燈泡被短路，不發光，若ab間斷路，則加入的燈泡發光，符合題意，故③可行；
故綜上所述，①③可行，C符合題意；ABD不符合題意。
故選C。
18．（2022·湖南湘西·中考真題）將銅片和鋅片放入裝有鹽水的燒杯中，就成了一個自制電池，用導線將電壓表與銅片、鋅片相連，測量這個自制電池的電壓，如圖所示。以下說法正確的是（ ）
A．鋅片是電池的正極B．這個電池的電壓為6V
C．這個電池的電壓為3VD．這個電池的電壓為0.6V
【答案】D
【詳解】A．由圖可知，銅片連接電壓表的正接線柱，所以銅片是電池的正極，故A錯誤；
BCD．由圖可知，電壓表的量程為0~3V，分度值為0.1V，故電壓表示數為0.6V，即這個電池的電壓為0.6V，故BC錯誤，D正確。
故選D。
量程
使用接線柱
表盤上刻度位置
大格代表值
小格代表值
0~3V
“-”和“3”
下一行
1V
0.1V
0~15V
“-”和“15”
上一行
5V
0.5V
