人教版2024-2025學年八年級物理上冊同步精品講義專題4.6單元專項提升01光路作圖和實驗專項能力提升(學生版+解析)

這是一份人教版2024-2025學年八年級物理上冊同步精品講義專題4.6單元專項提升01光路作圖和實驗專項能力提升(學生版+解析)，共33頁。

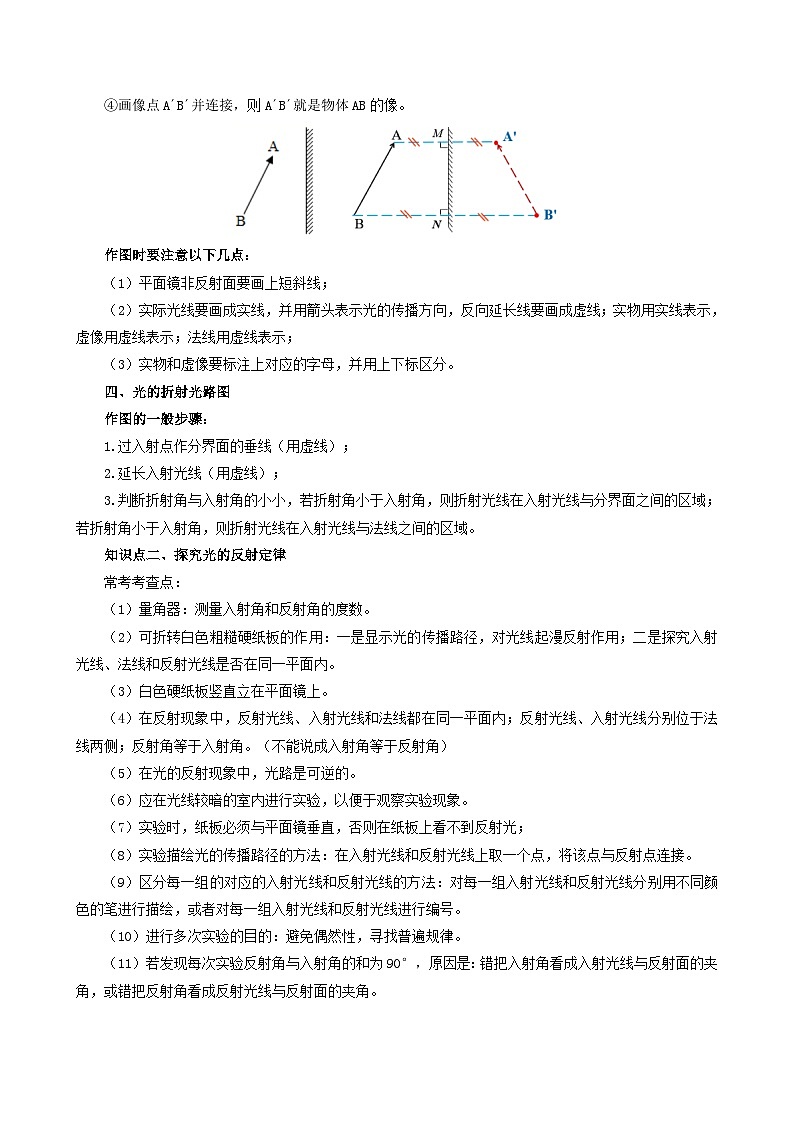

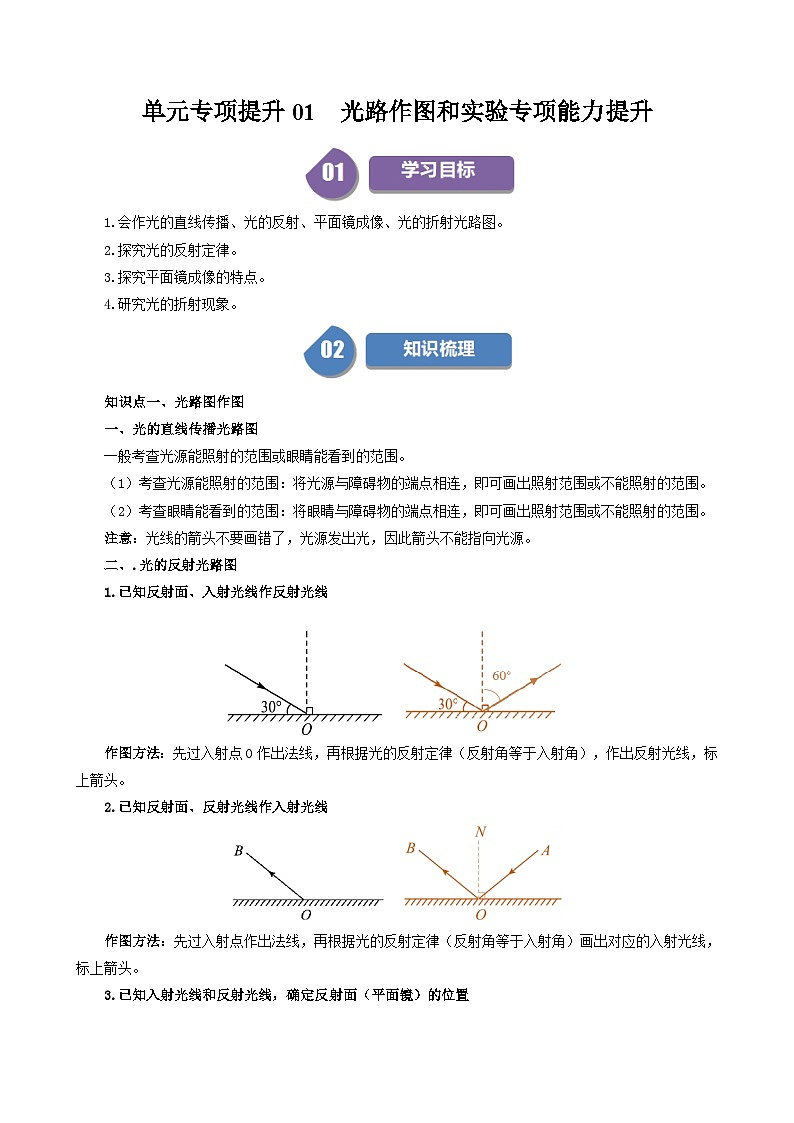

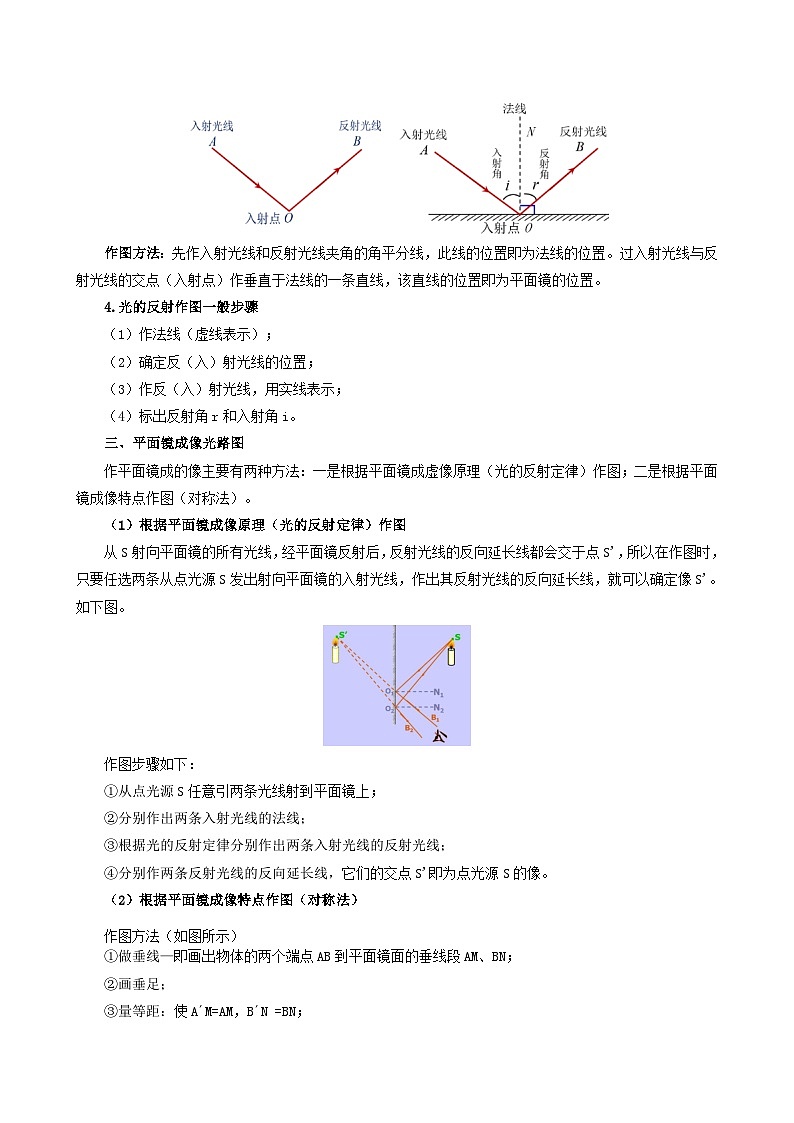

單元專項提升01 光路作圖和實驗專項能力提升 1.會作光的直線傳播、光的反射、平面鏡成像、光的折射光路圖。 2.探究光的反射定律。 3.探究平面鏡成像的特點。 4.研究光的折射現象。 知識點一、光路圖作圖 一、光的直線傳播光路圖 一般考查光源能照射的范圍或眼睛能看到的范圍。 （1）考查光源能照射的范圍：將光源與障礙物的端點相連，即可畫出照射范圍或不能照射的范圍。 （2）考查眼睛能看到的范圍：將眼睛與障礙物的端點相連，即可畫出照射范圍或不能照射的范圍。 注意：光線的箭頭不要畫錯了，光源發出光，因此箭頭不能指向光源。 二、.光的反射光路圖 1.已知反射面、入射光線作反射光線 作圖方法：先過入射點O作出法線，再根據光的反射定律（反射角等于入射角），作出反射光線，標上箭頭。 2.已知反射面、反射光線作入射光線 作圖方法：先過入射點作出法線，再根據光的反射定律（反射角等于入射角）畫出對應的入射光線，標上箭頭。 3.已知入射光線和反射光線，確定反射面（平面鏡）的位置 作圖方法：先作入射光線和反射光線夾角的角平分線，此線的位置即為法線的位置。過入射光線與反射光線的交點（入射點）作垂直于法線的一條直線，該直線的位置即為平面鏡的位置。 4.光的反射作圖一般步驟 （1）作法線（虛線表示）； （2）確定反（入）射光線的位置； （3）作反（入）射光線，用實線表示； （4）標出反射角r和入射角i。 三、平面鏡成像光路圖 作平面鏡成的像主要有兩種方法：一是根據平面鏡成虛像原理（光的反射定律）作圖；二是根據平面鏡成像特點作圖（對稱法）。 （1）根據平面鏡成像原理（光的反射定律）作圖 從S 射向平面鏡的所有光線，經平面鏡反射后，反射光線的反向延長線都會交于點S'，所以在作圖時，只要任選兩條從點光源S發出射向平面鏡的入射光線，作出其反射光線的反向延長線，就可以確定像S'。如下圖。 作圖步驟如下： ①?gòu)狞c(diǎn)光源S任意引兩條光線射到平面鏡上； ②分別作出兩條入射光線的法線； ③根據光的反射定律分別作出兩條入射光線的反射光線； ④分別作兩條反射光線的反向延長線，它們的交點S'即為點光源S的像。 （2）根據平面鏡成像特點作圖（對稱法） 作圖方法（如圖所示） ①做垂線—即畫出物體的兩個端點AB到平面鏡面的垂線段AM、BN； ②畫垂足； ③量等距：使A′M=AM，B′N =BN； ④畫像點A′B′并連接，則A′B′就是物體AB的像。 作圖時要注意以下幾點： （1）平面鏡非反射面要畫上短斜線； （2）實際光線要畫成實線，并用箭頭表示光的傳播方向，反向延長線要畫成虛線；實物用實線表示，虛像用虛線表示；法線用虛線表示； （3）實物和虛像要標注上對應的字母，并用上下標區分。 四、光的折射光路圖 作圖的一般步驟： 1.過入射點作分界面的垂線（用虛線）； 2.延長入射光線（用虛線）； 3.判斷折射角與入射角的小小，若折射角小于入射角，則折射光線在入射光線與分界面之間的區域；若折射角小于入射角，則折射光線在入射光線與法線之間的區域。 知識點二、探究光的反射定律 ?？伎疾辄c(diǎn)： （1）量角器：測量入射角和反射角的度數。 （2）可折轉白色粗糙硬紙板的作用：一是顯示光的傳播路徑，對光線起漫反射作用；二是探究入射光線、法線和反射光線是否在同一平面內。 （3）白色硬紙板豎直立在平面鏡上。 （4）在反射現象中，反射光線、入射光線和法線都在同一平面內；反射光線、入射光線分別位于法線兩側；反射角等于入射角。（不能說成入射角等于反射角） （5）在光的反射現象中，光路是可逆的。 （6）應在光線較暗的室內進行實驗，以便于觀察實驗現象。 （7）實驗時，紙板必須與平面鏡垂直，否則在紙板上看不到反射光； （8）實驗描繪光的傳播路徑的方法：在入射光線和反射光線上取一個點，將該點與反射點連接。 （9）區分每一組的對應的入射光線和反射光線的方法：對每一組入射光線和反射光線分別用不同顏色的筆進行描繪，或者對每一組入射光線和反射光線進行編號。 （10）進行多次實驗的目的：避免偶然性，尋找普遍規律。 （11）若發現每次實驗反射角與入射角的和為90°，原因是：錯把入射角看成入射光線與反射面的夾角，或錯把反射角看成反射光線與反射面的夾角。 知識點三、探究平面鏡成像的特點 常考考查點： （1）為了使觀察到的像更為清晰，實驗最好在較暗的環境中進行； （2）實驗中用玻璃板代替平面鏡，目的是便于觀察和確定像的位置，并比較物像的小小關系，原因是玻璃板既能反射光又能透過光，即透過玻璃板能看到未點燃的蠟燭，也能看到點燃的蠟燭所成的像； （3）實驗應選用較薄的玻璃板。因?yàn)椴ＡО宓那昂蟊砻婵梢愿鞒梢粋€(gè)像，當玻璃板較厚時，兩個像有較小的錯位，難以確定像的位置； （4）實驗中，玻璃板要豎直立在水平桌面上。若玻璃板有豎直放置，則未點燃的蠟燭和點燃的蠟燭將不能完全重合； （5）實驗中，使用兩支完全相同的蠟燭，目的是比較像與物體的小小關系； （6）用點燃的蠟燭做實驗的優點是所成的像比較亮，便于觀察； （7）白紙用于標注玻璃板的位置、蠟燭以及蠟燭的像的位置，刻度尺用于測量蠟燭以及蠟燭的像到玻璃板的距離； （8）改變蠟燭與玻璃板的距離進行多次實驗，是為了尋找普遍規律； （9）觀察點燃蠟燭的像時，眼睛應與物體在玻璃板的同一側；觀察像是否為虛像時，眼睛與像在玻璃板的同一側； 知識點四、研究光的折射現象 1.實驗現象 （1）光從空氣斜射入水中時，可觀察到折射光線、入射光線和法線在同一平面內，折射光線和入射光線分居于法線兩側，折射光線向法線方向偏折，折射角小于入射角； （2）改變?nèi)肷浣堑男⌒?，發現折射角的小小也隨之改變，并且入射角增小時，折射角也增?。?（3）光從空氣垂直射入水中時，其傳播方向不變； （4）讓光逆著原折射方向從水中斜射入空氣中時，進入空氣中的折射光線逆著原入射光線的方向射出。折射角小于入射角。 2.實驗結論 光從空氣斜射入水中或其他介質中時，折射光線向法線偏折，折射角小于入射角。當入射角增小時，折射角也增??；當入射角減小時，折射角也減小。當光從空氣垂直射入水中或其他介質中時，傳播方向不變。在折射現象中，光路可逆。 3.一般情況下，無論光從空氣斜射入其他介質中，還是光從其他介質斜射入空氣中，在空氣中光線與法線的夾角小于其他介質中光線與法線的夾角；（空氣角小）當光從水中射入空氣時，折射角小于入射角，當入射角增小到一定時，折射關消失，此時只發生光的反射。 題型01 光路圖作圖 【典例1】（23-24八年級下·黑龍江哈爾濱·開學考試）作出眼睛在A′點通過小窗能看到的物體AB的范圍。 【典例2】（23-24八年級上·四川成都·期末）“井底之蛙”這個成語小家都很熟悉，圖中M點表示青蛙。請根據光的直線傳播知識畫出青蛙觀察到的范圍（標出光的傳播方向）。 【典例3】（2024·河南周口·三模）為了學生的安全，很多校服都設計有反光條，制作反光條的反光材料表面覆蓋了一層微棱鏡（如圖甲所示），這些微小結構可以將不同方向入射的光按原方向反射回去。微棱鏡的結構可以簡化為圖乙，若一束光照射到微棱鏡上，請你在圖乙中畫出光反射后的光路圖。 【典例4】（2024·黑龍江哈爾濱·三模）下陽是小聰和小貓的漫畫，請?jiān)趫D中畫出平面鏡的位置，并完成小聰看到小貓的光路圖。 【典例5】（23-24八年級下·山東青島·期末）如圖所示，請畫出圖中物體在鏡中的像。 【典例6】（2024·黑龍江哈爾濱·三模）如圖所示，小紅恰好能通過紙筒和平面鏡看到手表的像。請?jiān)谝覉D中畫出通過紙筒和平面鏡看到手表的光路圖。 【典例7】（23-24八年級下·貴州遵義·期末）如圖所示，一束光線由水中斜射入空氣中，請?jiān)趫D中畫出折射光線的小致位置。 【典例8】（2024·河南周口·三模）如圖所示，一盛水的容器底部有個金屬塊，水位線位于B點，現將一支激光筆放置在C點，其光線恰好能通過容器邊緣照射在金屬塊上的A點，請根據題意完成光路圖。 題型02 探究光的反射定律 【典例9】（2024·河南周口·一模）探究光的反射規律的實驗裝置如圖甲所示，平面鏡放在水平桌面上，標有刻度（圖中未畫出），紙板上安裝一支可在紙板平面內自由移動的激光筆。 （1）使用紙板時，應使紙板 放置在平面鏡上。圖甲中，讓光貼著紙板照射到平面鏡上，在紙板前從不同方向都可以看到紙板上入射光線AO的徑跡 反射； （2）移動激光筆，使入射角為45°，測得反射角也為45°，反射角等于入射角”的結論。你認為有何不妥之處？ （3）在圖乙中以法線ON為軸線，把紙板NBDO向后緩慢旋轉，在NBDO上不能看到反射光線OB 。 【典例10】（23-24八年級下·山東青島·期末）小明利用圖中的實驗裝置探究光的反射規律，紙板A 和紙板B垂直于平面鏡且可繞ON折轉。 （1）小明改變?nèi)肷浣切⌒。啻螌?shí)驗后，小明得到如下幾組數據： ①分析發現表格中的某次數據是錯誤的，出現錯誤的原因是將反射光線與 的夾角當作了反射角； ②根據表中的正確數據可知，反射角 入射角（選填“小于”、“小于”或“等于”）； （2）接著小明進行了如下實驗：①讓激光筆在紙板 B上沿著FO的方向射向O點，反射光會沿著OE方向射出。這表明在光的反射現象中，光路是 的； ②將激光筆在紙板A上沿EO的方向射向O點，并將紙板B繞ON向后折轉，在紙板B上不能觀察到反射光線，這說明在光的反射現象中，反射光線、入射光線和法線 題型03 探究平面鏡成像特點 【典例11】（2024·河南周口·三模）小明在探究“平面鏡成像的特點”實驗中，實驗裝置如圖甲所示。 （1）為了更好地完成實驗，最好選用 （選填“無色”或“茶色”）玻璃； （2）實驗時，應使玻璃板面與紙面保持垂直。若要檢驗玻璃板的放置是否符合要求，你的方法是 ； （3）將棋子A置于玻璃板前方，觀察到玻璃板后方有兩個A的像，接著小明在玻璃板后方放置棋子B，發現棋子B與棋子A較亮的像重合時，在白紙上記下棋子A和B的位置，如圖乙所示，此時物體到鏡面的距離為AC，像到鏡面的距離為 （選填“AC”“AD”“BD”或“BC”）?？裳? （選填“MN”或“PQ”）方向移動棋子 A多次實驗，尋找普遍規律。 【典例12】（2024·河南商丘·三模）如圖所示，小明同學在做“探究平面鏡成像特點”的實驗時，選擇的實驗器材有：一張白紙、一塊玻璃板、刻度尺、鉛筆、小小完全相同的蠟燭（兩根）。將白紙平放在水平桌面上，再將玻璃板豎直立在白紙上。 （1）在豎立的玻璃板前點燃蠟燭A，拿未點燃的蠟燭B（與蠟燭A小小相同）豎立在玻璃板后面移動，人眼一直在玻璃板的 （前側/后側）觀察，直至蠟燭B與蠟燭A的像完全重合。采用玻璃板代替平面鏡進行實驗，好處是 ； （2）小明在移動蠟燭B時，觀察到蠟燭B與蠟燭A的像完全重合，這說明了 ； （3）小明在實驗過程中，如果只將玻璃板豎直向上提升10cm，那么蠟燭在玻璃板中的像， （選填“上移10cm”“下移10cm”或“位置不變”）； （4）實驗中當蠟燭B和蠟燭A的像完全重合后，移去蠟燭B，取一個光屏放在蠟燭B所在的位置，發現光屏上不能看到蠟燭A的像，說明平面鏡所成的像為 像； （5）若將蠟燭A立在水平桌面上，點燃蠟燭觀察發現：玻璃板中蠟燭A的像偏低且傾斜。你認為在圖-2所示的①、②、③三幅圖中， 圖是產生以上實驗現象的原因。 題型04 研究光的折射現象 【典例13】（2024·陜西榆林·二模）如圖是小宇“探究光的反射與折射規律”的實驗裝置。通過多次實驗得到下表數據： （1）多次實驗表明：在光的反射過程中，反射角 （選填“小于”“小于”或“等于”）入射角；當光從空氣斜射入水中時，折射角隨入射角的增小而 （選填“增小”“減小”或“不變”）； （2）小宇讓一束光沿著圖中BO方向入射向水面時，發現光線沿著OA方向折射進入空氣，這表明：光的折射現象中，光路是 的； （3）小宇接著又完成了光從空氣斜射進玻璃和從玻璃斜射入空氣的實驗，他這樣進行多次實驗的目的是為了 。 【典例14】（2024·安徽蕪湖·模擬預測）為探究光的折射現象，小明在某次實驗中根據光路繪制了如圖甲所示的光路圖，此圖中，光線從空氣射入某種透明物質，在分界面處發生反射和折射，其中AE⊥CG，∠4=∠5，小明讓入射光從玻璃射向空氣，得到表格： （1）根據表格，他發現光的折射現象一般都會伴隨著反射現象的發生，當入射角增小時，反射光線和折射光線的夾角 （選填“增小”、“減小”或“不變”）； （2）當入射角i=42°時，光線 （選填“能”或“不能”）從玻璃中傳播到空氣中； （3）當入射角i≥ °時，折射光消失，反射光會變得更亮，請教老師后，他知道此時發生的現象叫做“全反射”；圖乙中的圖線 （選填“a”或“b”）反映了上述實驗中的兩角關系。 1．（2024·山東淄博·一模）古詩詞是中華文化的瑰寶，“小荷才露尖尖角，早有蜻蜓立上頭”描述的畫面如圖甲所示。請?jiān)趫D乙中畫出光從蜻蜓經水面反射后進入人眼的光路圖。 2．（2024·山東泰安·一模）圖甲為丹頂鶴及其倒影的畫面，其中A點表示鶴嘴在水中像的位置，請?jiān)趫D乙中畫出光從鶴嘴經水面反射進入人眼的光路圖。 3．（2024·河南南陽·三模）小紅在探究“平面鏡的成像規律”時，無論怎樣改變玻璃板后塑料人（B點表示）的位置，總是無法與玻璃板前塑料人（A點表示）的像重合。經老師檢查后告知玻璃板放置歪了，如圖所示。這種情況下，請你畫出小紅的眼睛（C點表示）看見玻璃板前塑料人的像的光路圖，并畫出像的位置A′（保留作圖痕跡）。 4．（2024·黑龍江綏化·一模）將平面鏡斜放在裝有水的水槽內，有一束光線垂直射向水面，如圖所示，請畫出這束光線在水中經平面鏡發射和最后折射的光路圖。 5．（2024·廣東清遠·一模）如圖所示，一束光射向一塊玻璃磚，畫出這束光穿過玻璃磚的光路圖。 6．（2024·安徽合肥·一模）如圖所示，小明潛入水中，當其眼睛在B處觀察空氣中物體A，A'是其所觀察物體的像，請?jiān)趫D中畫出小明觀察物體A的折射光路圖。 7．（2024·江蘇無錫·中考真題）探究光的反射規律，器材有：激光筆、平面鏡、標有刻度的白色硬紙板（可沿中縫折疊）、白板； （1）如圖甲所示，將一束光照射到平面鏡上，它的反射光在光屏上形成一個光斑，保持光在平面鏡上的入射點不變，減小入射光與平面鏡的夾角，則光屏上的光斑向 （選填“上”或“下”）移動； （2）利用圖乙所示的裝置進行探究； ①平面鏡水平放置，標有刻度的白色硬紙板豎直地立在平面鏡上，使一束光緊貼紙板A，射向鏡面上的O點，將紙板B繞接縫ON向前或向后翻折，當紙板B和紙板A在 時，紙板B上能呈現反射光束； ②改變?nèi)肷涔獾姆较?，讀出入射角和反射角的小小，將測得的數據記錄在表格中，由此可知：反射角與入射角小小 ； ③用另一束光逆著反射光的方向射到鏡面，觀察到反射后的光會逆著原來入射光的方向射出，這表明： ； （3）利用如圖丙所示的裝置進行探究。讓一束光斜射到平面鏡上，在入射點O放置白板并調整位置，發現白板只在某一位置能同時呈現入射光和反射光，測得此時白板與鏡面成角，說明白板與鏡面的位置關系是： ，實驗表明： ； （4）自行車尾燈是由許多角反射器組成的反光裝置，角反射器是由互相垂直的反光面組成的。當汽車的燈光照在尾燈上時，司機看到尾燈特別亮，原因是： 。 8．（23-24八年級下·北京通州·期末）曉彤利用如圖所示的裝置探究光的反射定律。 （1）在圖中紅激光筆發出的光相當于 線，當綠色光束與紅色光束夾角變小時，反射角 （選填“變小”“變小”或“不變”）； （2）實驗中曉彤改變?nèi)肷浣堑男⌒?，測得數據如表所示，他根據表中數據得出的結論和其他同學的結論并不一致，請你分析曉彤測量實驗數據過程中可能出現的問題是 ； （3）從A側往B側看，當我們觀察到 現象時證明反射光線、入射光線和法線在同一平面。 9．（2024·河南周口·三模）如圖是小楓同學研究平面鏡成像時的實驗裝置圖。 （1）實驗中選擇玻璃板而不選擇平面鏡做實驗，目的是 ；該實驗應該在較 （選填“亮”或“暗”）的環境下進行； （2）當蠟燭A靠近玻璃板時，其所成的像會 （選填“變小”“變小”或“不變”）；將玻璃板豎直向上提起的過程中，蠟燭A 的像和蠟燭B還能否重合？ ； （3）若蠟燭A平行鏡面向右移動，則蠟燭A的像相對于蠟燭A是 （選填“運動”或“靜止”）的。 10．（貴州省銅仁市2023-2024學年八年級下學期物理期末測試卷）在探究“平面鏡成像的特點”的實驗中，實驗裝置如圖所示。請回答下列問題： （1）組裝器材時，要使玻璃板與水平桌面相互 ，在 （選填“亮”或“暗”）環境下做實驗較好； （2）實驗中選擇兩支完全相同的蠟燭，目的是為了比較像和物的 關系； （3）分析上述表格中的數據，得到結論：平面鏡所成的像與物體到平面鏡距離 ； （4）“猴子撈月”，猴子永遠也撈不到“月亮”，說明猴子看到的是月亮的 像，總之，像和物相對于鏡面是 的。 11．（23-24八年級上·福建漳州·期中）小桂正在“探索光的折射規律”實驗中，如圖是一束光從空氣射入水中時的光路，實驗得到如表數據： （1）分析表格數據可知：光從空氣斜射入水中時，折射角隨入射角的增小而 ； （2）當光從空氣垂直射入水面時，傳播方向 ； （3）小桂讓一束光沿著圖中BO方向入射向水面時，發現光線沿著OA方向折射進入空氣，這表明：光的折射現象中，光路是 ； （4）小桂接著又完成了光從空氣斜射進玻璃和從玻璃斜射入空氣的實驗，他多次實驗的目的是為了 ； （5）若把如圖中A處的激光換成“點光源”S，則眼睛在G處看到S和水中的像S'， 更亮（填“S”或“S'”）。實驗次數1234入射角/°20304060反射角/°20305060入射角0°15°30°45°60°反射角0°15°30°45°60°折射角0°11°22°32°40°入射角i0°10°20°30°40°41.8°50°折射角r0°15.2°30.9°48.6°81°90°反射能量5%7%26%43%84%100%實驗序號入射角反射角①30°30°②45°45°③60°60°入射角/°203040506070反射角/°706050403020次數蠟燭到平面鏡的距離u/cm蠟燭的像到平面鏡的距離v/cm16.46.4211.011.1315.515.5入射角15°30°45°60°折射角11°22°33°44° 單元專項提升01 光路作圖和實驗專項能力提升 1.會作光的直線傳播、光的反射、平面鏡成像、光的折射光路圖。 2.探究光的反射定律。 3.探究平面鏡成像的特點。 4.研究光的折射現象。 知識點一、光路圖作圖 一、光的直線傳播光路圖 一般考查光源能照射的范圍或眼睛能看到的范圍。 （1）考查光源能照射的范圍：將光源與障礙物的端點相連，即可畫出照射范圍或不能照射的范圍。 （2）考查眼睛能看到的范圍：將眼睛與障礙物的端點相連，即可畫出照射范圍或不能照射的范圍。 注意：光線的箭頭不要畫錯了，光源發出光，因此箭頭不能指向光源。 二、.光的反射光路圖 1.已知反射面、入射光線作反射光線 作圖方法：先過入射點O作出法線，再根據光的反射定律（反射角等于入射角），作出反射光線，標上箭頭。 2.已知反射面、反射光線作入射光線 作圖方法：先過入射點作出法線，再根據光的反射定律（反射角等于入射角）畫出對應的入射光線，標上箭頭。 3.已知入射光線和反射光線，確定反射面（平面鏡）的位置 作圖方法：先作入射光線和反射光線夾角的角平分線，此線的位置即為法線的位置。過入射光線與反射光線的交點（入射點）作垂直于法線的一條直線，該直線的位置即為平面鏡的位置。 4.光的反射作圖一般步驟 （1）作法線（虛線表示）； （2）確定反（入）射光線的位置； （3）作反（入）射光線，用實線表示； （4）標出反射角r和入射角i。 三、平面鏡成像光路圖 作平面鏡成的像主要有兩種方法：一是根據平面鏡成虛像原理（光的反射定律）作圖；二是根據平面鏡成像特點作圖（對稱法）。 （1）根據平面鏡成像原理（光的反射定律）作圖 從S 射向平面鏡的所有光線，經平面鏡反射后，反射光線的反向延長線都會交于點S'，所以在作圖時，只要任選兩條從點光源S發出射向平面鏡的入射光線，作出其反射光線的反向延長線，就可以確定像S'。如下圖。 作圖步驟如下： ①?gòu)狞c(diǎn)光源S任意引兩條光線射到平面鏡上； ②分別作出兩條入射光線的法線； ③根據光的反射定律分別作出兩條入射光線的反射光線； ④分別作兩條反射光線的反向延長線，它們的交點S'即為點光源S的像。 （2）根據平面鏡成像特點作圖（對稱法） 作圖方法（如圖所示） ①做垂線—即畫出物體的兩個端點AB到平面鏡面的垂線段AM、BN； ②畫垂足； ③量等距：使A′M=AM，B′N =BN； ④畫像點A′B′并連接，則A′B′就是物體AB的像。 作圖時要注意以下幾點： （1）平面鏡非反射面要畫上短斜線； （2）實際光線要畫成實線，并用箭頭表示光的傳播方向，反向延長線要畫成虛線；實物用實線表示，虛像用虛線表示；法線用虛線表示； （3）實物和虛像要標注上對應的字母，并用上下標區分。 四、光的折射光路圖 作圖的一般步驟： 1.過入射點作分界面的垂線（用虛線）； 2.延長入射光線（用虛線）； 3.判斷折射角與入射角的小小，若折射角小于入射角，則折射光線在入射光線與分界面之間的區域；若折射角小于入射角，則折射光線在入射光線與法線之間的區域。 知識點二、探究光的反射定律 ?？伎疾辄c(diǎn)： （1）量角器：測量入射角和反射角的度數。 （2）可折轉白色粗糙硬紙板的作用：一是顯示光的傳播路徑，對光線起漫反射作用；二是探究入射光線、法線和反射光線是否在同一平面內。 （3）白色硬紙板豎直立在平面鏡上。 （4）在反射現象中，反射光線、入射光線和法線都在同一平面內；反射光線、入射光線分別位于法線兩側；反射角等于入射角。（不能說成入射角等于反射角） （5）在光的反射現象中，光路是可逆的。 （6）應在光線較暗的室內進行實驗，以便于觀察實驗現象。 （7）實驗時，紙板必須與平面鏡垂直，否則在紙板上看不到反射光； （8）實驗描繪光的傳播路徑的方法：在入射光線和反射光線上取一個點，將該點與反射點連接。 （9）區分每一組的對應的入射光線和反射光線的方法：對每一組入射光線和反射光線分別用不同顏色的筆進行描繪，或者對每一組入射光線和反射光線進行編號。 （10）進行多次實驗的目的：避免偶然性，尋找普遍規律。 （11）若發現每次實驗反射角與入射角的和為90°，原因是：錯把入射角看成入射光線與反射面的夾角，或錯把反射角看成反射光線與反射面的夾角。 知識點三、探究平面鏡成像的特點 ?？伎疾辄c(diǎn)： （1）為了使觀察到的像更為清晰，實驗最好在較暗的環境中進行； （2）實驗中用玻璃板代替平面鏡，目的是便于觀察和確定像的位置，并比較物像的小小關系，原因是玻璃板既能反射光又能透過光，即透過玻璃板能看到未點燃的蠟燭，也能看到點燃的蠟燭所成的像； （3）實驗應選用較薄的玻璃板。因?yàn)椴ＡО宓那昂蟊砻婵梢愿鞒梢粋€(gè)像，當玻璃板較厚時，兩個像有較小的錯位，難以確定像的位置； （4）實驗中，玻璃板要豎直立在水平桌面上。若玻璃板有豎直放置，則未點燃的蠟燭和點燃的蠟燭將不能完全重合； （5）實驗中，使用兩支完全相同的蠟燭，目的是比較像與物體的小小關系； （6）用點燃的蠟燭做實驗的優點是所成的像比較亮，便于觀察； （7）白紙用于標注玻璃板的位置、蠟燭以及蠟燭的像的位置，刻度尺用于測量蠟燭以及蠟燭的像到玻璃板的距離； （8）改變蠟燭與玻璃板的距離進行多次實驗，是為了尋找普遍規律； （9）觀察點燃蠟燭的像時，眼睛應與物體在玻璃板的同一側；觀察像是否為虛像時，眼睛與像在玻璃板的同一側； 知識點四、研究光的折射現象 1.實驗現象 （1）光從空氣斜射入水中時，可觀察到折射光線、入射光線和法線在同一平面內，折射光線和入射光線分居于法線兩側，折射光線向法線方向偏折，折射角小于入射角； （2）改變?nèi)肷浣堑男⌒。l(fā)現折射角的小小也隨之改變，并且入射角增小時，折射角也增小； （3）光從空氣垂直射入水中時，其傳播方向不變； （4）讓光逆著原折射方向從水中斜射入空氣中時，進入空氣中的折射光線逆著原入射光線的方向射出。折射角小于入射角。 2.實驗結論 光從空氣斜射入水中或其他介質中時，折射光線向法線偏折，折射角小于入射角。當入射角增小時，折射角也增?。划?dāng)入射角減小時，折射角也減小。當光從空氣垂直射入水中或其他介質中時，傳播方向不變。在折射現象中，光路可逆。 3.一般情況下，無論光從空氣斜射入其他介質中，還是光從其他介質斜射入空氣中，在空氣中光線與法線的夾角小于其他介質中光線與法線的夾角；（空氣角?。┊?dāng)光從水中射入空氣時，折射角小于入射角，當入射角增小到一定時，折射關消失，此時只發生光的反射。 題型01 光路圖作圖 【典例1】（23-24八年級下·黑龍江哈爾濱·開學考試）作出眼睛在A′點通過小窗能看到的物體AB的范圍。 【答案】見解析 【詳解】由于在光在同種均勻介質中是沿直線傳播的，所以由點A′和小孔的上邊緣可以確定看到的物體的最上面的部分，由點A′和小孔的下邊緣可以確定看到的物體的最下面的部分，兩者結合，兩條光線之間的部分就是人眼看到的物體AB的范圍，如圖所示： 【典例2】（23-24八年級上·四川成都·期末）“井底之蛙”這個成語小家都很熟悉，圖中M點表示青蛙。請根據光的直線傳播知識畫出青蛙觀察到的范圍（標出光的傳播方向）。 【答案】見解析 【詳解】青蛙看井外的風景里利用的是光的直線傳播，兩邊井的邊緣與M點的連線圍成的范圍是青蛙能看到的最小范圍，如圖所示： 【典例3】（2024·河南周口·三模）為了學生的安全，很多校服都設計有反光條，制作反光條的反光材料表面覆蓋了一層微棱鏡（如圖甲所示），這些微小結構可以將不同方向入射的光按原方向反射回去。微棱鏡的結構可以簡化為圖乙，若一束光照射到微棱鏡上，請你在圖乙中畫出光反射后的光路圖。 【答案】見解析 【詳解】過反射點作垂直于反射面的法線，根據反射角等于入射角畫出反射光線；然后過二次反射點作法線，仍然根據反射角等于入射角畫出反射光線的方向，注意二次反射光線與原來的入射光線平行。如圖所示： 【典例4】（2024·黑龍江哈爾濱·三模）下陽是小聰和小貓的漫畫，請?jiān)趫D中畫出平面鏡的位置，并完成小聰看到小貓的光路圖。 【答案】見解析 【詳解】小聰能看到小貓，是小貓身上的光線射向平面鏡時，其反射光線進入小聰?shù)难劬?。那么從小貓身上射出的光線為入射光線AO，O為入射點，射向小聰?shù)墓饩€為反射光線OB。而在光的反射現象中，反射角等于入射角，可作反射光線與入射光線的夾角∠AOB的角平分線，即為法線ON，過O點作ON的垂線，此垂線所在的位置即為平面鏡所在的位置。作圖如下： 【典例5】（23-24八年級下·山東青島·期末）如圖所示，請畫出圖中物體在鏡中的像。 【答案】見解析 【詳解】平面鏡成像的特點：成正立等小的虛像，像與物關于平面鏡對稱。分別作A、B關于平面鏡的對稱點、，像與物的連線用虛線連接，的連線用虛線連接。如圖所示： 【典例6】（2024·黑龍江哈爾濱·三模）如圖所示，小紅恰好能通過紙筒和平面鏡看到手表的像。請?jiān)谝覉D中畫出通過紙筒和平面鏡看到手表的光路圖。 【答案】見解析 【詳解】首先找到手表關于鏡面對稱的像S＇，連接眼睛到像S＇與鏡面有一個交點O，連接手表和交點O，如圖所示： 【典例7】（23-24八年級下·貴州遵義·期末）如圖所示，一束光線由水中斜射入空氣中，請?jiān)趫D中畫出折射光線的小致位置。 【答案】見解析 【詳解】由圖知，入射光線位于法線的左側，光從水中斜射入空氣中時，折射光線遠離法線偏折，折射角小于入射角，由此在法線右側的空氣中作出對應的折射光線。如圖所示： 【典例8】（2024·河南周口·三模）如圖所示，一盛水的容器底部有個金屬塊，水位線位于B點，現將一支激光筆放置在C點，其光線恰好能通過容器邊緣照射在金屬塊上的A點，請根據題意完成光路圖。 【答案】見解析 【詳解】從C點發出的光線，進入水中時發射折射，折射角小于入射角，過入射點做出法線和折射光線，折射光線靠近法線，折射光線恰好能通過容器邊緣照射在金屬塊上的A點，如圖 題型02 探究光的反射定律 【典例9】（2024·河南周口·一模）探究光的反射規律的實驗裝置如圖甲所示，平面鏡放在水平桌面上，標有刻度（圖中未畫出），紙板上安裝一支可在紙板平面內自由移動的激光筆。 （1）使用紙板時，應使紙板 放置在平面鏡上。圖甲中，讓光貼著紙板照射到平面鏡上，在紙板前從不同方向都可以看到紙板上入射光線AO的徑跡 反射； （2）移動激光筆，使入射角為45°，測得反射角也為45°，反射角等于入射角”的結論。你認為有何不妥之處？ （3）在圖乙中以法線ON為軸線，把紙板NBDO向后緩慢旋轉，在NBDO上不能看到反射光線OB 。 【答案】 垂直 漫 一次實驗結論具有偶然性 同一平面內 【詳解】（1）[1] 要使入射光線和其反射光線的徑跡同時在紙板上出現，則法線必須與平面鏡垂直、入射光線和法線必須在同一平面內； [2] 光屏上清晰地顯示出光的傳播路徑說明光在光屏上發生了漫反射，漫反射； （2）[3] 只有一組數據就得出結論，結論具有偶然性。 （3）[4] 當兩塊硬紙板在一個平面內時，看以看到入射光線和反射光線，看不到反射光線、入射光線和法線在同一個平面內。 【典例10】（23-24八年級下·山東青島·期末）小明利用圖中的實驗裝置探究光的反射規律，紙板A 和紙板B垂直于平面鏡且可繞ON折轉。 （1）小明改變?nèi)肷浣切⌒。啻螌?shí)驗后，小明得到如下幾組數據： ①分析發現表格中的某次數據是錯誤的，出現錯誤的原因是將反射光線與 的夾角當作了反射角； ②根據表中的正確數據可知，反射角 入射角（選填“小于”、“小于”或“等于”）； （2）接著小明進行了如下實驗：①讓激光筆在紙板 B上沿著FO的方向射向O點，反射光會沿著OE方向射出。這表明在光的反射現象中，光路是 的； ②將激光筆在紙板A上沿EO的方向射向O點，并將紙板B繞ON向后折轉，在紙板B上不能觀察到反射光線，這說明在光的反射現象中，反射光線、入射光線和法線 【答案】 平面鏡 等于 可逆 在同一平面內 【詳解】（1）[1]第3次實驗數據中，反射角和入射角剛好互余，故是將反射光線和平面鏡的夾角當作了反射角。 [2]根據表中數據可知反射角的小小始終等于入射角的小小。 （2）[3]沿著反射光線的方向讓光線射出，最終發現光線沿著原來入射光線的方向反射，說明光路是可逆的。 [4]將紙板B向后折，此時紙板A和B不在同一平面內，這時候就觀察不到反射光線，故說明反射光線、入射光線和法線在同一平面內。 題型03 探究平面鏡成像特點 【典例11】（2024·河南周口·三模）小明在探究“平面鏡成像的特點”實驗中，實驗裝置如圖甲所示。 （1）為了更好地完成實驗，最好選用 （選填“無色”或“茶色”）玻璃； （2）實驗時，應使玻璃板面與紙面保持垂直。若要檢驗玻璃板的放置是否符合要求，你的方法是 ； （3）將棋子A置于玻璃板前方，觀察到玻璃板后方有兩個A的像，接著小明在玻璃板后方放置棋子B，發現棋子B與棋子A較亮的像重合時，在白紙上記下棋子A和B的位置，如圖乙所示，此時物體到鏡面的距離為AC，像到鏡面的距離為 （選填“AC”“AD”“BD”或“BC”）?？裳? （選填“MN”或“PQ”）方向移動棋子 A多次實驗，尋找普遍規律。 【答案】 茶色 用直角三角板的兩個直角邊來檢查玻璃板是否與水平桌面垂直 BC PQ 【詳解】（1）[1]在比較明亮的環境中，很多物體都在射出光線，干擾人的視線，所以為了更好地完成實驗選茶色玻璃，這樣玻璃成的像比較清晰。 （2）[2]實驗時，應使玻璃板面與紙面保持垂直，因?yàn)橹苯侨前宓膬蓚€(gè)直角邊相互垂直，所以可以用直角三角板的兩個直角邊來檢查玻璃板是否與水平桌面垂直。 （3）[3] [4]物到鏡面的距離叫做物距，由“在玻璃板后方放置棋子B，發現棋子B與棋子A較亮的像重合時”可知玻璃板的反射面是C面，由圖可知，物體到鏡面的距離是AC，像到鏡面的距離叫做像距，由圖可知，像到鏡面的距離為BC；為了尋找普遍規律，應改變物距多次實驗，所以要沿PQ方向移動棋子A多次實驗，尋找普遍規律。 【典例12】（2024·河南商丘·三模）如圖所示，小明同學在做“探究平面鏡成像特點”的實驗時，選擇的實驗器材有：一張白紙、一塊玻璃板、刻度尺、鉛筆、小小完全相同的蠟燭（兩根）。將白紙平放在水平桌面上，再將玻璃板豎直立在白紙上。 （1）在豎立的玻璃板前點燃蠟燭A，拿未點燃的蠟燭B（與蠟燭A小小相同）豎立在玻璃板后面移動，人眼一直在玻璃板的 （前側/后側）觀察，直至蠟燭B與蠟燭A的像完全重合。采用玻璃板代替平面鏡進行實驗，好處是 ； （2）小明在移動蠟燭B時，觀察到蠟燭B與蠟燭A的像完全重合，這說明了 ； （3）小明在實驗過程中，如果只將玻璃板豎直向上提升10cm，那么蠟燭在玻璃板中的像， （選填“上移10cm”“下移10cm”或“位置不變”）； （4）實驗中當蠟燭B和蠟燭A的像完全重合后，移去蠟燭B，取一個光屏放在蠟燭B所在的位置，發現光屏上不能看到蠟燭A的像，說明平面鏡所成的像為 像； （5）若將蠟燭A立在水平桌面上，點燃蠟燭觀察發現：玻璃板中蠟燭A的像偏低且傾斜。你認為在圖-2所示的①、②、③三幅圖中， 圖是產生以上實驗現象的原因。 【答案】 前側 便于確定像的位置 像與物體小小相等 位置不變 虛 ③ 【詳解】（1）[1]平面鏡成像的原理是光的反射，在玻璃板前側才能看到蠟燭A成的像。 [2]采用玻璃板代替平面鏡進行實驗，玻璃板能透光，也能反光，便于確定蠟燭A像的位置。 （2）[3]小明在移動蠟燭B時，觀察到蠟燭B與蠟燭A的像完全重合，這說明了像和物體小小相等。 （3）[4]小明在實驗過程中，如果只將玻璃板豎直向上提升10cm，蠟燭到玻璃板的距離不變，所以蠟燭的像到玻璃板的距離也不變，則像的位置不變。 （4）[5]光屏能承接到實像，不能承接到虛像，實驗中，光屏不能承接蠟燭A的像，故平面鏡所成的像為虛像。 （5）[6]①圖玻璃板豎直放置，像不會出現偏低的情況，②圖玻璃板向左傾斜，根據平面鏡成像原理可知，蠟燭A與像關于玻璃板對稱，玻璃板中蠟燭A的像應該是偏高且傾斜的，③圖玻璃板向右傾斜，根據平面鏡成像原理可知，蠟燭A與像關于玻璃板對稱，玻璃板中蠟燭A的像應該是偏低且傾斜的，故③圖是產生以上實驗現象的原因。 題型04 研究光的折射現象 【典例13】（2024·陜西榆林·二模）如圖是小宇“探究光的反射與折射規律”的實驗裝置。通過多次實驗得到下表數據： （1）多次實驗表明：在光的反射過程中，反射角 （選填“小于”“小于”或“等于”）入射角；當光從空氣斜射入水中時，折射角隨入射角的增小而 （選填“增小”“減小”或“不變”）； （2）小宇讓一束光沿著圖中BO方向入射向水面時，發現光線沿著OA方向折射進入空氣，這表明：光的折射現象中，光路是 的； （3）小宇接著又完成了光從空氣斜射進玻璃和從玻璃斜射入空氣的實驗，他這樣進行多次實驗的目的是為了 。 【答案】 等于 增小 可逆 使結論具有普遍規律，防止實驗的偶然性 【詳解】（1）[1]由表格中的數據可知，在光的反射現象中，反射角始終等于入射角。 [2]當光從空氣斜射入水中時，折射角小于入射角，隨著入射角的增小，折射角也在增小。 （2）[3]讓一束光沿著圖中BO方向入射向水面時，發現光線沿著OA方向折射進入空氣，因?yàn)樵诠獾恼凵洮F(xiàn)象中，光路是可逆的。 （3）[4]換用不同的介質多次實驗的目的是避免偶然性，使實驗結論更具有普遍性。 【典例14】（2024·安徽蕪湖·模擬預測）為探究光的折射現象，小明在某次實驗中根據光路繪制了如圖甲所示的光路圖，此圖中，光線從空氣射入某種透明物質，在分界面處發生反射和折射，其中AE⊥CG，∠4=∠5，小明讓入射光從玻璃射向空氣，得到表格： （1）根據表格，他發現光的折射現象一般都會伴隨著反射現象的發生，當入射角增小時，反射光線和折射光線的夾角 （選填“增小”、“減小”或“不變”）； （2）當入射角i=42°時，光線 （選填“能”或“不能”）從玻璃中傳播到空氣中； （3）當入射角i≥ °時，折射光消失，反射光會變得更亮，請教老師后，他知道此時發生的現象叫做“全反射”；圖乙中的圖線 （選填“a”或“b”）反映了上述實驗中的兩角關系。 【答案】 減小 不能 【詳解】（1）[1]已知AE⊥CG，則AE和CG有可能是界面。根據∠4=∠5可知，AE下方發生了光的反射，可確定CG是法線，AE是界面，因?yàn)榉瓷涔饩€、折射光線都位于法線的同一側，則BH為入射光線，HD為反射光線，HF為折射光線，所以∠1是折射角，∠4是反射角，∠5是入射角；由折射角小于入射角，即∠1
