人教版（2024） 八年級上冊物理：第四章 光現象 復習課件

這是一份人教版（2024） 八年級上冊物理：第四章 光現象 復習課件，共60頁。

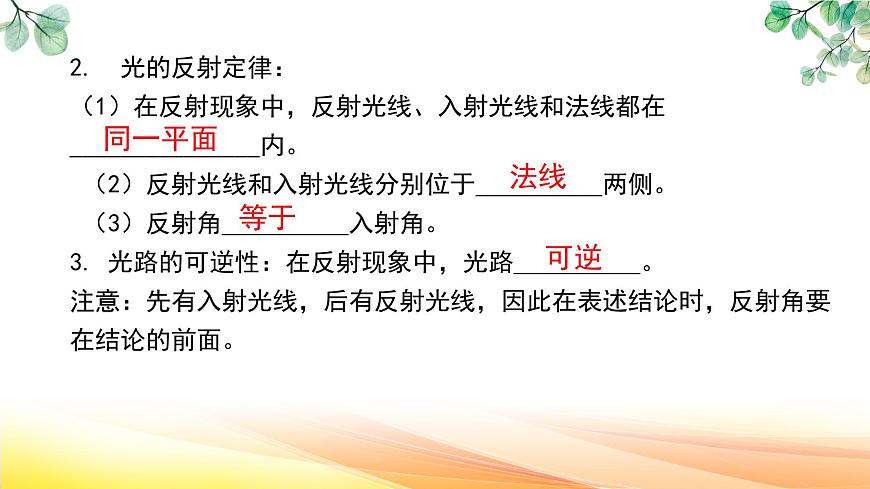

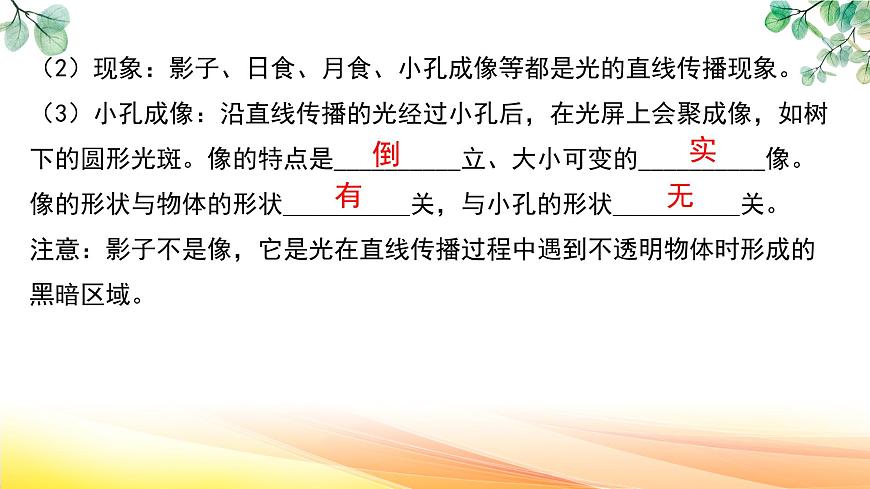

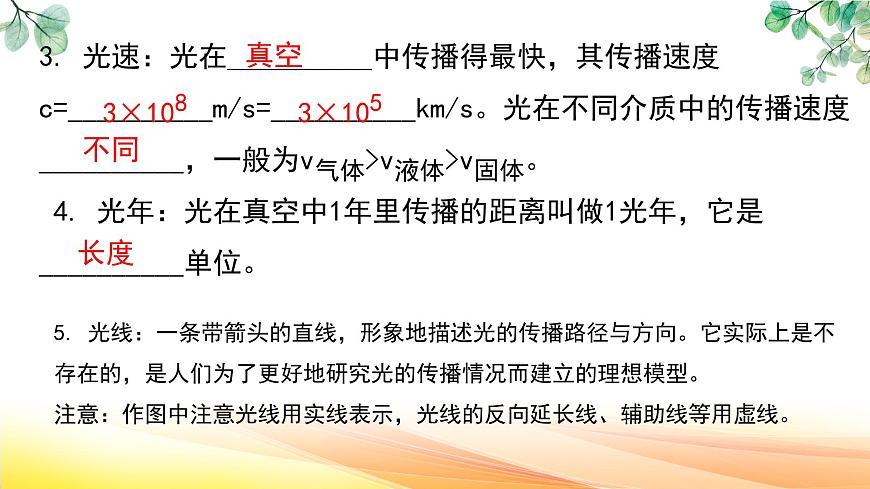

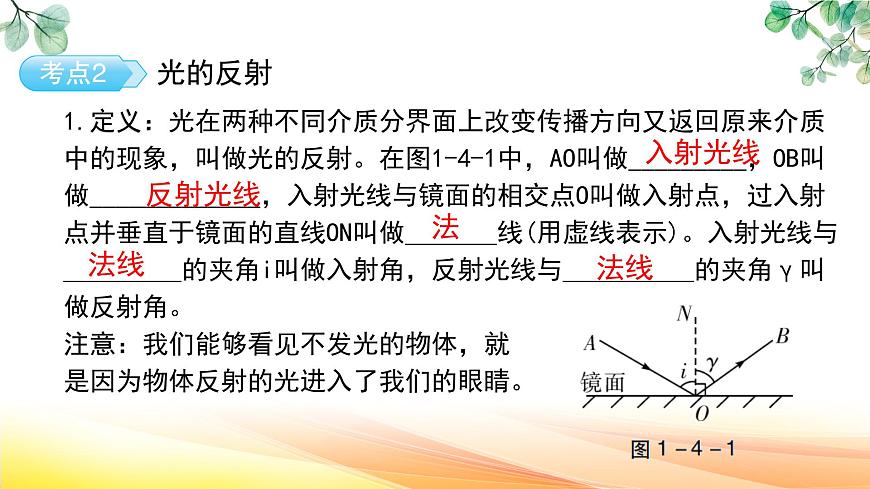

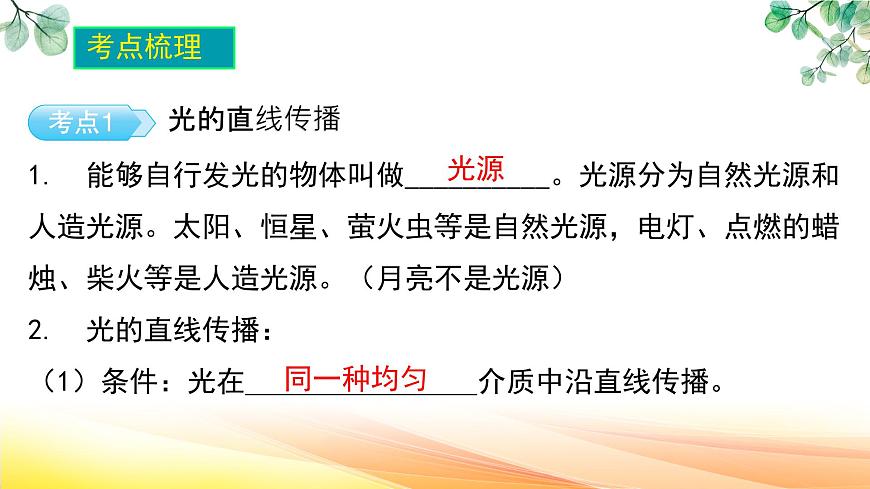

第四章 光現象 復習課件人教版（2024） 八年級上冊物理1. 能夠自行發光的物體叫做__________。光源分為自然光源和人造光源。太陽、恒星、螢火蟲等是自然光源，電燈、點燃的蠟燭、柴火等是人造光源。（月亮不是光源）2. 光的直線傳播：（1）條件：光在________________介質中沿直線傳播。光源同一種均勻（2）現象：影子、日食、月食、小孔成像等都是光的直線傳播現象。（3）小孔成像：沿直線傳播的光經過小孔后，在光屏上會聚成像，如樹下的圓形光斑。像的特點是__________立、大小可變的__________像。像的形狀與物體的形狀__________關，與小孔的形狀__________關。注意：影子不是像，它是光在直線傳播過程中遇到不透明物體時形成的黑暗區域。倒實有無3. 光速：光在__________中傳播得最快，其傳播速度c=__________m/s=__________km/s。光在不同介質中的傳播速度__________，一般為v氣體>v液體>v固體。 4. 光年：光在真空中1年里傳播的距離叫做1光年，它是__________單位。真空3×1083×105不同長度5. 光線：一條帶箭頭的直線，形象地描述光的傳播路徑與方向。它實際上是不存在的，是人們?yōu)榱烁玫匮芯抗獾膫鞑デ闆r而建立的理想模型。注意：作圖中注意光線用實線表示，光線的反向延長線、輔助線等用虛線。1.定義：光在兩種不同介質分界面上改變傳播方向又返回原來介質中的現象，叫做光的反射。在圖1-4-1中，AO叫做_________，OB叫做_____________，入射光線與鏡面的相交點O叫做入射點，過入射點并垂直于鏡面的直線ON叫做_______線(用虛線表示)。入射光線與_________的夾角i叫做入射角，反射光線與__________的夾角γ叫做反射角。注意：我們能夠看見不發光的物體，就是因?yàn)槲矬w反射的光進入了我們的眼睛。入射光線反射光線法法線法線2. 光的反射定律：（1）在反射現象中，反射光線、入射光線和法線都在_______________內。 （2）反射光線和入射光線分別位于__________兩側。 （3）反射角__________入射角。3. 光路的可逆性：在反射現象中，光路__________。注意：先有入射光線，后有反射光線，因此在表述結論時，反射角要在結論的前面。同一平面法線等于可逆4. 反射分為__________反射和__________反射，它們都遵循光的反射定律。鏡面漫光滑相同粗糙不同1. 平面鏡：反射面為光滑平面的鏡子，如鏡子、拋光的金屬表面、平靜的水面等。 2. 平面鏡成像的特點：像與物體到鏡面的距離__________；像與物體的大小__________；像與物體的連線與鏡面__________。即像與物體關于鏡面對稱。平面鏡所成的像不能呈現在光屏上，是__________像。相等平面鏡成像相等垂直虛3. 平面鏡成像的原理：__________。 4. 平面鏡的應用：既可以利用平面鏡來__________(如照鏡子)，也可以利用平面鏡來改變__________(如潛望鏡)。光的反射成像光路5.球面鏡：凸面鏡對光有__________作用，可增大視野（如汽車的后視鏡）； 凹面鏡對光有__________作用，可做太陽灶。發散會聚1. 定義：光由一種介質進入另一種介質時傳播__________發生改變的現象，叫做光的折射。 2. 條件：光從一種介質__________入另一種介質時，才會發生折射。3. 光的折射現象：水中的物體位置變“淺”了、水中的筷子變“彎”了、海市蜃樓等。方向斜射光的折射4. 光的折射規律：光發生折射時(如圖1-4-30)，折射光線、入射光線、法線三者在______________內；折射光線和入射光線分別位于__________的兩側。 當光從空氣斜射到水或玻璃表面時，折射光線向__________偏折，折射角r__________入射角i。 入射角增大時，折射角也__________。同一平面法線法線小于增大5. 當光__________射到水或玻璃的表面時，在水或玻璃中的傳播方向不改變。6. 在折射現象中，光路是__________的。注意：在光的折射現象中，空氣到水靠近法線，水到空氣遠離法線（可簡記為“空氣角大”）。垂直可逆1. 太陽光是白光，它通過三棱鏡后被分解成紅、橙、黃、綠、藍、靛、紫七種色光，這種現象叫做_____________。白光是由七種不能再被分解的單色光混合而成的復色光。2. 光的“三原色”：________、_______、________三種色光。這三種色光無法用其他色光混合而成。將這三種色光通過不同的組合，可以獲得其他不同的色光。光的色散紅綠藍光的色散、看不見的光3. 看不見的光：（1）紅外線：在可見光譜上紅光以外的光。熱效應強，穿透能力強，常見應用有紅外夜視儀、紅外遙感、紅外烤箱等。（2）紫外線：在可見光譜上紫光以外的光?；瘜W(xué)作用強，容易使底片感光；生理作用強，能殺菌；具有熒光效應，能有效防偽。反射光線 B入射光線 A（1）已知入射光線，作反射光線1、垂直作法線(用虛線)2、量角度標箭頭(用實線)作圖步驟：（2）已知入射和反射，畫平面鏡作圖步驟：①角平分線，作為法線（用虛線）②垂直法線作平面鏡【例2】【科學思維】圖1-4-7是一種液面升降監測裝置原理圖，光源S發出的一束激光與水平液面成35°角射向平靜的液面，入射光線與反射光線的夾角為__________；激光經液面反射后射到液面上方水平標尺上的S′點。當液面下降時，點S′將__________（填“向左”“向右”或“不會”）移動，光源S與S在液面中的像的距離將__________（填“變大”“變小”或“不變”）。110°向右變大探究平面鏡成像的特點的裝置如圖1-4-21所示。點燃蠟燭A，眼睛應在圖中______(填“a”或“b”)處觀察蠟燭A在玻璃板后的像。若蠟燭A距離半透明玻璃板3 cm，則它的像B距離玻璃板______cm；若蠟燭A遠離玻璃板，所成的像大小_______（填“變大”“變小”或“不變”）；若將玻璃板在其所在的平面內水平向右移動2 cm，則像B的位置將__________（填“向左移動”“向右移動”或“不變”）。3不變不變a【例】岸上的人看到水中小魚的光路圖是（ ）B【例】【科學探究】如圖1-4-9所示，小明和他的同學在探究光的反射定律時，將一塊平面鏡放在水平桌面上，再把一塊紙板垂直放置在平面鏡上?！緦?shí)驗環境】（1）為了方便觀察到光路，實驗宜在__________(填“較亮”或“較暗”)的環境中進行。較暗【實驗操作】(2)為了便于測量和探究，需要把光路記錄在紙板上，用筆在紙板上的每條光路上各取兩點，并用直線將其連接起來即畫出光的傳播徑跡，這里用到的光學知識是________________。(3)實驗時從紙板前不同的方向都能看到光的傳播路徑，這是因?yàn)榧埌宓谋砻媸莀_________(填“光滑”或“粗糙”)的，光在紙板上發生了________(填“鏡面”或“漫”)反射。（4）為了得到反射角與入射角大小關系的普遍規律，應當_____________________________。光的直線傳播粗糙漫改變?nèi)肷浣沁M(jìn)行多次實驗【實驗結論】(5)如果紙板沒有與平面鏡垂直，當光貼著紙板沿EO入射時，__________(填“能”或“不能”)在紙板上看到反射光，此時，反射光與入射光__________(填“在”或“不在”)同一平面內。(6)讓一束紅光貼著紙板沿EO方向射到O點，光將沿OF方向射出，如果把紙板的右半邊向后折，將__________(填“能”或“不能”)在紙板上觀察到反射光，這說明__________________________________________________不能在不能(7)如果讓一束藍光沿FO方向射到O點，它反射后沿_________方向射出，由此可以得出：在反射現象中，光路是__________的。(8)使光以不同角度入射進行實驗，測量結果如右表所示。表格處理好以后，小明得出：在反射現象中，_____________________。OE可逆反射角等于入射角【例】在“探究平面鏡成像特點”的實驗中，小紅采用裝置進行實驗。(1)為了便于觀察，實驗應在__________(填“較亮”或“較暗”)的環境中進行。較暗(2)關于玻璃板：實驗中選用玻璃板代替平面鏡的目的是_________________________________________________。實驗中要選__________(填“較厚”或“較薄”)的玻璃板，原因是________________________________________________________________________。 實驗中在水平桌面上__________地放上玻璃板，記錄玻璃板的位置。玻璃板能透光，便于找到像的位置較薄豎直(3)實驗中選用兩個相同蠟燭是為了探究_______________________。在移動蠟燭A的過程中，像的大小_________(填“變大” “變小”或“不變”)。(4)在玻璃板后移動未點燃的蠟燭B，直到____________________________________，此時，玻璃板后不點燃的蠟燭B好像被點燃了，這說明平面鏡所成的像與物體的大小__________。若移去蠟燭B，在像的位置放一光屏，光屏__________(填“能”或“不能”)承接到像，這說明平面鏡所成的像是__________像。像與物體的大小關系不變相等不能虛（5）如圖1-4-29甲所示，小車的前擋風玻璃是傾斜的，從光學角度分析，這樣設計的好處是_________________________________（寫出一條）；此外，晚上開車時，來自后方車輛的強光入射到前擋風玻璃，被反射到__________（填“上方”或“下方”），以減少對司機視線的干擾。物體的像不會影響司機的視線下方考點1 光的直線傳播1. （2023廣東）如圖1-4-10所示，在陽光照射下，廣東省南澳島北回歸線標志塔在地面上形成影子。影子形成的原因是（ ）A. 光沿直線傳播 B. 光的反射C. 光的折射 D. 光的色散A2. 細心觀察的小明發現身邊處處有物理。下列他觀察到的現象或事例可以用“光的直線傳播”解釋的是（ ）A. 課堂上老師用投影儀將同學們的優秀作品展示投影B. 太陽高照時校園長廊下斑駁的樹影C. 午后陽光通過課桌上透明水杯形成的彩色光帶D. 晚自習時教室窗戶玻璃里出現的另一個“自己” B3. 《墨經》中最早記載了小孔成像現象，該現象是由光的______________形成的。圖1-4-11為書中繪制的示意圖，要讓室內墻壁上的像看得更清楚，房間的亮度應較__________。當室外的人靠近小孔時，他在墻壁上所成像的大小將變________。直線傳播暗大考點2 光的反射4. 在探究光的反射實驗時，如圖1-4-12所示，量角器與平面鏡垂直，將一束光線沿MO射向鏡面O點，根據光的反射定律，下列說法正確的是（ ）A. 反射光線沿OC方向射出B. 入射角為30°C. 反射角為∠NOAD. 入射光線與反射光線的夾角為120°D5. 【物理學與日常生活】教室黑板用久后有一部分變得光滑容易發生鏡面反射，如圖1-4-13所示。當太陽光從右側窗戶射入時，最有可能因反光而看不清光滑處字的同學是（ ）A. A同學 B. B同學C. C同學 D. D同學A6. 如圖1-4-14所示，水平面上固定著一塊平面鏡，水平面上有一個足球向鏡面滾去。要使足球在平面鏡中的像沿豎直方向“下落”，則鏡面與水平面的夾角大小為（ ）A. α＝90°B. α＝60°C. α＝45°D. α＝30° C7. “西塞山前白鷺飛，桃花流水鱖魚肥”（［唐］張志和《漁歌子》）。圖1-4-26是白鷺在如鏡的水面上飛行的情景。水中的“白鷺”是由光的__________形成的__________（填“實”或“虛”）像。若水深3 m，當白鷺距離水面5 m時，它的像距離水面__________m。反射虛58.醫護人員通過平面鏡檢視防護服的穿戴情況。醫護人員在平面鏡中的像是_________（填“實像”或“虛像”）；當醫護人員走近平面鏡時，人與像之間的距離__________，像的大小__________。（后兩空均填“變大”“變小”或“不變”）虛像變小不變9.如圖1-4-27所示，潛水艇下潛后，艇內人員可以用潛望鏡觀察水面情況。下面關于潛望鏡的說法錯誤的是（ ）A. 利用光的反射改變了光的傳播方向B. 光在潛望鏡內傳播時發生了鏡面反射C. 從潛望鏡看到的是物體變小的像D. 從潛望鏡看到的是物體的虛像C10.如圖1-4-28甲所示，檢查視力時，視力表放在被測者頭部的后上方，下列關于如圖1-4-28乙所示的視力表上的字母E在平面鏡中像的選項中，正確的是（ ）B11. 陽光照射下，嘉陵江畔樹影婆娑、游魚戲水。其中地面上樹影間的光斑是由光的______________形成的，游人看到的水中的魚是光的折射形成的__________（填“虛”或“實”）像。直線傳播虛12. 【科學思維】圖1-4-36為一束光從空氣射入水中時，發生的反射和折射現象，下列關系正確的是（ ）A. ∠①為入射角，且∠①=∠④B. ∠②為入射角，且∠②=∠③C. ∠⑤為折射角，且∠⑤=∠①D. ∠⑥為折射角，且∠⑥=∠② B13.圖1-4-37所示，一束光經O點從空氣斜射入水中，請畫出法線及大致的折射光線。14. 圖1-4-40是微信啟動背景圖，該圖片是由我國氣象衛星“風云四號”利用紅外探測儀拍攝而成，關于該圖片，下列說法正確的是（ ）A. 人的影子是因?yàn)楣獾姆瓷湫纬傻腂. 手機屏幕顯示的彩色由紅、綠、藍三原色構成C. 同種介質中紅外線的傳播速度比紫外線快D. 衛星能拍攝到地球，是因?yàn)榈厍蚴枪庠碆感謝聆聽第四章 光現象 測試卷人教版（2024） 八年級上冊物理一、選擇題（每小題3分，共30分）1. （衡陽中考）下列光現象中，由于光的折射形成的是（　B?。〣2. 如圖所示，將一束光照射到一個空燒杯的底部，此時杯底被照亮的范圍用虛線圈出.若往燒杯中注滿水，燒杯底部被光照亮的范圍和原來相比會變?yōu)椋ā　） A B C DB3. 絕大多數魚類的體溫與周圍水溫相同，然而，生活在海水中的月魚，其體溫比周圍水溫高，為證實這一點，可對水中月魚進行拍照，應選用的器材是（　C?。?. 如圖所示，在暗室中用手電筒照射掛在白色墻壁上的小鏡子，從側面看可看到被照射部分（　A?。〤A5. 光明是人們祈求的，但有時光也會損害人的視覺和身心健康，成為光污染.下列現象中會造成光污染的是（　B?。〣6. “一河詩畫，滿城煙花”，煙花節的焰火驚艷全球.下列說法中正確的是（　D?。〥7. 如圖所示，一束太陽光通過三棱鏡后照射在光屏上（未畫出來），下列說法正確的是（　C　）C8. （多選）自行車的尾燈包含了光學的知識.它本身不發光，但在夜晚，當有汽車燈光照射到尾燈上時，就會發生反射，以引起司機注意，尾燈的結構如圖所示.請你根據所學過的知識，判斷下列說法中正確的是（　AB?。〢B9. 如圖所示，某市民正站在平面玻璃制的地鐵安全門外候車.地鐵到站后，安全門向兩側打開，該市民在左右兩側安全門中的情況分析正確的是（　A?。〢10. 如圖所示，平面鏡M放置在水平桌面上，光源S發出一束激光射到鏡面上，經反射后在標尺上形成光斑P. 若在桌面右端用力向上提桌面，使桌面繞點O轉動到與水平面成5°夾角，則此時（　C　）C二、填空題（每空2分，共34分）11. “人造彩虹”給城市的廣場添上了一抹靚色，如圖所示.“人造彩虹”形成的原因是太陽光通過噴泉周圍無數小水滴發生 .太陽灶是 （選填“凹面鏡”或“凸面鏡”），太陽灶與街道拐彎處的反光鏡的原理 （選填“相同”或“不同”）.光的色散　凹面鏡　不同　12. （鞍山中考）汽車兩側的后視鏡是 （選填“平面鏡”“凸面鏡”或“凹面鏡”）.如圖甲，轎車司機從右后視鏡中觀察到一輛越野車，下一時刻越野車在后視鏡中的位置如圖乙所示，越野車相對于轎車是 （選填“運動”或“靜止”）的，后視鏡中越野車的像是光的 形成的.凸面鏡　運動　反射　13. （朝陽中考）在湖邊散步的小明發現一只小鳥在水中“飛翔”，他所看到的是空中小鳥在水中所成的 （選填“虛”或“實”）像；當小鳥向高處飛行時，水中的“小鳥”將 （選填“靠近”或“遠離”）水面.虛　遠離　14. 如圖是攝影師拍攝到的一張有趣的照片.為了捉到一條魚，猩猩用“矛”拼命地刺向水里卻沒有成功，這主要是猩猩不懂得：由于光的 現象，它所看到水中的魚比實際位置要 （選填“深”或“淺”）一些.在平靜的水面上，猩猩還能看到和自己一模一樣的另一個“猩猩”，這是由光的 產生的虛像.折射　淺　反射　15. 行車過程中為避免司機低頭觀察汽車儀表、忽略路況造成事故，廠商開發出如圖所示的一種抬頭顯示器：汽車儀表安裝在駕駛臺上，顯示面水平朝上，司機平視，借助透明擋風玻璃就可看到豎直的儀表顯示的像.行車數據在擋風玻璃上所成的像是由光的 （選填“反射”或“折射”）形成的；若抬頭顯示器水平放置在汽車中控臺上，通過擋風玻璃成垂直于水平面的像，則擋風玻璃與水平面夾角度數為 ；某駕駛員發現在擋風玻璃上所成的像過高，不便觀察，這時需要將顯示器沿水平方向 （選填“遠離”或“靠近”）擋風玻璃；司機在擋風玻璃上看到的數字“6”，在顯示器屏幕上的圖形是 ?.反射　45°　靠近　16. 如圖所示，小明在水中放置一密閉的薄壁透明長方體容器（容器中有空氣），當一束光從容器左側的水中斜射入容器中時，光的傳播速度將 （選填“變大”“變小”或“不變”），折射角 （選填“＞”“＜”或“＝”）入射角，最后光從容器中射出后再次進入水中的光線可能是圖中的 （選填“a”“b”“c”或“d”）線.變大?。尽　三、作圖題（共11分）17. （3分）請?jiān)趫D中畫出冰墩墩的一只腳上的A點在平面鏡中的像，并畫出其眼睛B通過平面鏡“看見”A點的光路圖.如圖所示.18. （4分）如圖所示，小明通過一塊平面鏡看到了桌子下面的小球.圖中畫出了入射光線和反射光線，但未標出光的傳播方向，請?jiān)趫D中用箭頭標出光的傳播方向，并根據光的反射定律畫出平面鏡.如圖所示.19. （4分）（濰坊中考）為測量容器中水的深度，一同學將刻度尺豎直插入水中，如圖所示.從A處向水中看去，看到刻度尺上B點在水中所成的像位于C點，同時看到水中D點的像也位于C點.請據此：（1）用虛線畫出水面位置.（2）完成看到D點的光路圖.如圖所示.四、實驗探究題（共25分）20. （6分）（南通中考）如圖所示，小明做“探究平面鏡成像的特點”的實驗，他將棋子A放在玻璃板前，在玻璃板后移動棋子B，直至與A的像重合.（1）選擇與A完全相同的棋子B，是為了比較像和物的 關系.在方格紙上進行實驗，是為了便于比較 ?.（2）改變自己的位置，觀察棋子A的像.當他遠離玻璃板時，像的大小將 ?.當他向右移動時，像的位置相對于玻璃板將 .（均選填“向左”“向右”或“不變”）大小　像和物體到平面鏡的距離　不變　不變?。?）移走棋子B，將一張白紙豎直放在該位置，直接觀察白紙，白紙上 ?（選填“能”或“不能”）看到棋子A的像，說明平面鏡成的是 像.不能　虛　21. （7分）在“初識光的折射現象”和“探究光的折射特點”實驗中：（1）如圖甲，小明將一束激光射至P點，形成一個光斑，向水槽內慢慢注水，水槽底部光斑的位置將 （選填“向左移動”“向右移動”或“不動”），這說明光從空氣斜射入水中時，傳播方向 （選填“會”或“不會”）發生偏折.實驗中光在空氣中的傳播路徑并不清晰，為解決此問題，他可以在水面上方噴一些 ?.向左移動　會　煙霧（合理即可）?。?）如圖乙，小明繼續探究“光從空氣射入水中時的折射特點”，他使用可折轉的光屏，是為了研究折射光線、入射光線和法線是否 .如圖丙，他將光沿著AO方向射向水面上的O點，光在水中沿著OB方向射出，調整激光筆使入射光逐步偏向法線，折射光也逐步偏向法線，說明光從空氣斜射入水中時，入射角減小，折射角隨之 （選填“增大”“減小”或“不變”）.當光沿著NO方向射入時會沿 方向射出，此時折射角為 ?°.在同一平面內　減小　ON'　0　22. （12分）（眉山中考）同學們利用圖甲所示的器材（紙板F可繞ON翻折）探究光的反射定律.（1）圖乙中，用激光筆沿AO方向入射，當入射光線與平面鏡夾角為60°時，入射角大小為 ；再將紙板F繞ON向后折，紙板F上 （選填“有”或“沒有”）反射光線，這一步驟的目的是探究反射光線、入射光線、法線 ? ?.30°　沒有　在同一平面內?。?）圖乙中，若讓另一束光線沿BO方向射向平面鏡，反射光線將沿OA方向射出，這一現象說明 ?.（3）為了得到“反射角等于入射角”這一普遍規律，接下來的操作是改變 ? ，多次實驗.（4）圖丙中，保持入射光線AO不變，將平面鏡繞入射點旋轉，使入射角增大10°，則反射光線偏轉的角度為 ?.在光的反射現象中，光路是可逆的　入射角大小　20°　感謝聆聽
