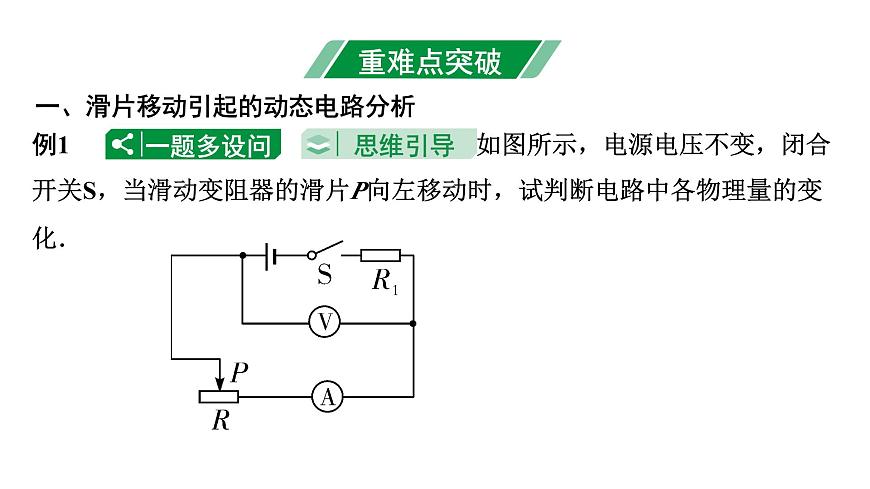

例1 如圖所示，電源電壓不變，閉合開關S，當滑動變阻器的滑片P向左移動時，試判斷電路中各物理量的變化．
一、滑片移動引起的動態電路分析

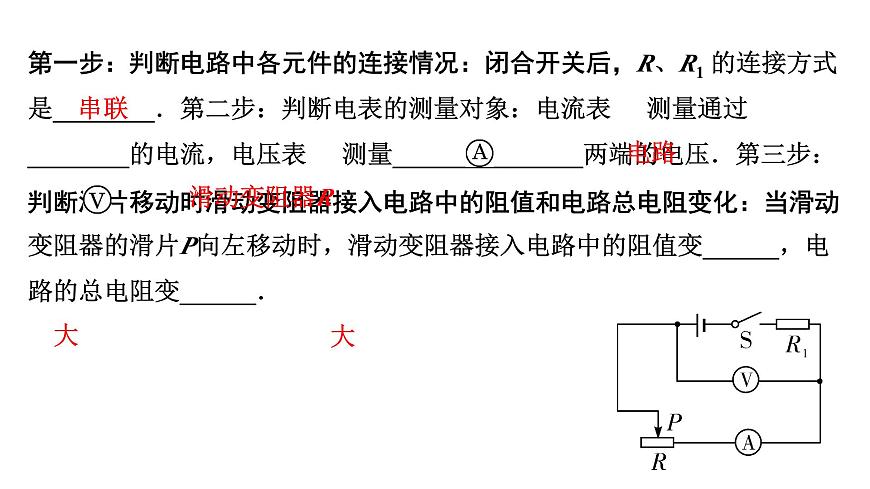

第一步：判斷電路中各元件的連接情況：閉合開關后，R、R1 的連接方式是________．第二步：判斷電表的測量對象：電流表 測量通過________的電流，電壓表 測量_______________兩端的電壓．第三步：判斷滑片移動時滑動變阻器接入電路中的阻值和電路總電阻變化：當滑動變阻器的滑片P向左移動時，滑動變阻器接入電路中的阻值變______，電路的總電阻變______．

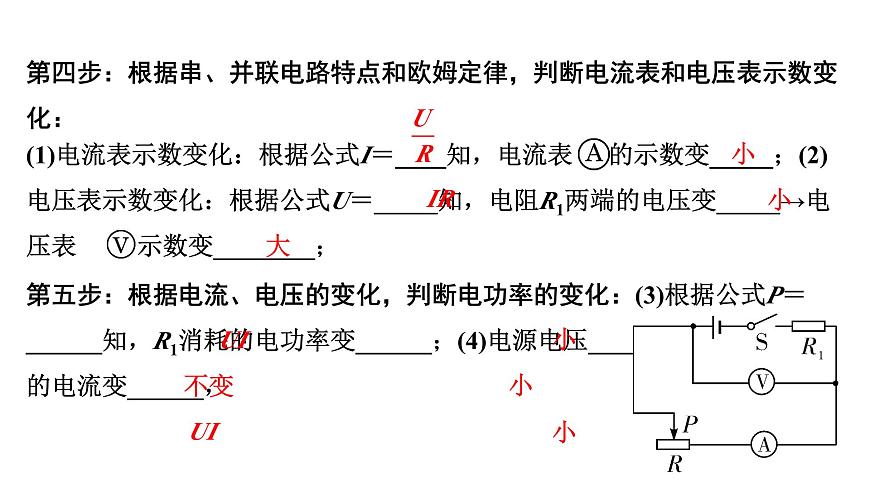

(1)電流表示數變化：根據公式I＝____知，電流表 的示數變_____；(2)電壓表示數變化：根據公式U＝_____知，電阻R1兩端的電壓變_____→電壓表 的示數變________；
第五步：根據電流、電壓的變化，判斷電功率的變化：(3)根據公式P＝______知，R1消耗的電功率變______；(4)電源電壓________，通過電路的電流變______，根據公式P＝______知，電路消耗的總功率變______．
第四步：根據串、并聯電路特點和歐姆定律，判斷電流表和電壓表示數變化：

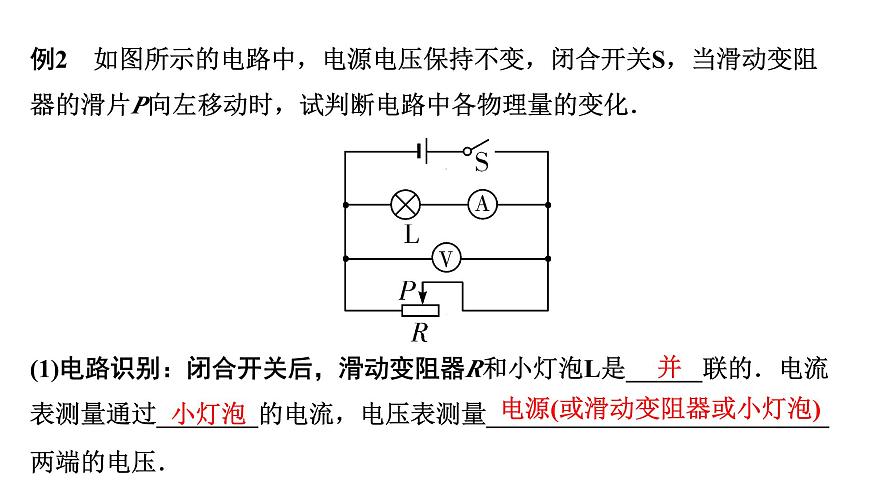

例2　如圖所示的電路中，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P向左移動時，試判斷電路中各物理量的變化．
(1)電路識別：閉合開關后，滑動變阻器R和小燈泡L是______聯的．電流表測量通過________的電流，電壓表測量___________________________兩端的電壓．
電源(或滑動變阻器或小燈泡)

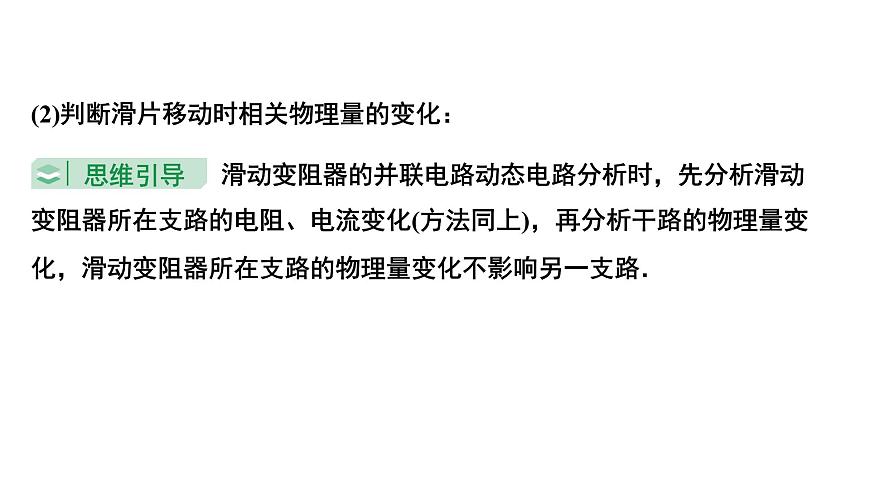

(2)判斷滑片移動時相關物理量的變化：
滑動變阻器的并聯電路動態電路分析時，先分析滑動變阻器所在支路的電阻、電流變化(方法同上)，再分析干路的物理量變化，滑動變阻器所在支路的物理量變化不影響另一支路．

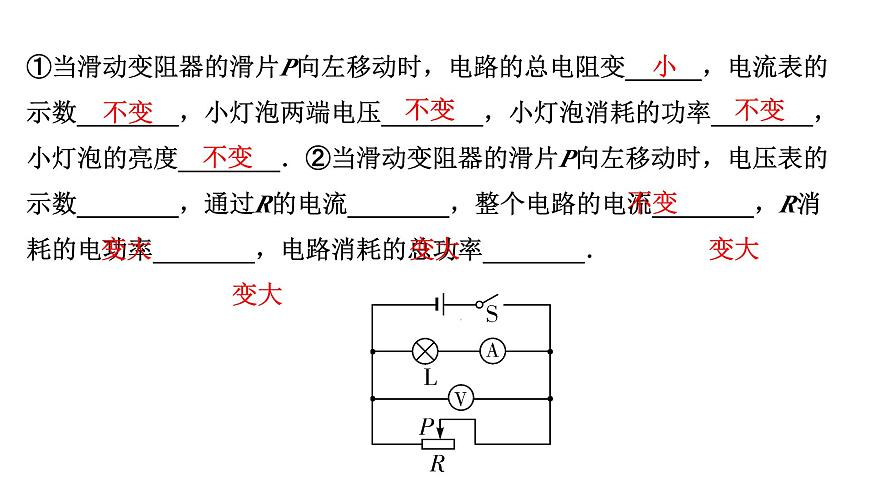

①當滑動變阻器的滑片P向左移動時，電路的總電阻變______，電流表的示數________，小燈泡兩端電壓________，小燈泡消耗的功率________，小燈泡的亮度________．②當滑動變阻器的滑片P向左移動時，電壓表的示數________，通過R的電流________，整個電路的電流________，R消耗的電功率________，電路消耗的總功率________．
例3　小明同學為自己家的魚缸設計了一款補水提示器，其工作原理如圖所示，電源電壓恒定．R0為定值電阻，R為滑動變阻器，閉合開關S，當水量減少時，滑片向上移動．則下列分析正確的是 (　　)
A. 水量變化時，通過R0的電流始終不變B. 當水量減少時，電壓表示數變大C. 當水量變化時，電壓表與電流表示數的比值不變D. 當水量增多時，電路消耗的總功率變小
二、開關通斷引起的動態電路分析
例4　如圖所示電路，電源電壓不變，先閉合開關S，再閉合開關S1，請回答下列問題：
(1)確定開關閉合前后電路的連接情況并畫等效電路圖： ①開關S閉合時，請?jiān)谔摼€框內畫出等效電路圖：②判斷電路連接方式及電表測量對象：此時電阻R1______，電流表 測量通過______的電流，電流表 測量通過______的電流，電壓表 測量______兩端的電壓．
③再閉合開關S1時，請?jiān)谔摼€框內畫出等效電路圖： ④判斷電路連接方式及電表測量對象：此時R1、R2的連接方式為______，電流表 測量通過_______的電流，電流表 測通過______的電流，電壓表 測量______兩端的電壓．
(2)判斷開關通斷變化后相關物理量的變化情況：先閉合開關S，再閉合開關S1，電路中的總電阻R________，電流表 示數________，電流表 示數________，電壓表 示數________．
A. 再斷開開關S2，只閉合開關S1時，電壓表示數不變，電流表示數變小B. 再斷開開關S2，只閉合開關S1時，電壓表示數與電流表示數的比值變大C. 再閉合開關S1、S3時，電壓表示數不變，電流表示數變大D. 再閉合開關S1、S3時，電壓表示數與電流表示數的比值變小
例5　如圖所示電路，電源兩端電壓與燈絲電阻保持不變．先只閉合開關S2，電流表和電壓表均有示數．下列說法正確的是(　　)
三、敏感電阻引起的動態電路分析
進行敏感電阻相關的動態電路分析時，首先明確敏感電阻(如壓敏電阻、熱敏電阻、磁敏電阻、光敏電阻、氣敏電阻等)的阻值隨外界環境(如壓力、溫度、磁場強度、光照、氣體濃度等)的變化情況，然后將其看作特殊的“滑動變阻器”進行分析即可．
例6　我們常用電子測溫儀測量體溫，其中電源電壓保持不變，R是熱敏電阻，在測量人的體溫時，顯示儀的示數會隨被測者體溫的升高而變大，則下列分析正確的是(　　)
A. 顯示儀是由電流表改裝成的B. 被測溫者體溫越低，電路消耗的電功率越小C. 熱敏電阻R的阻值隨著溫度的升高而增大D. 將R0更換為阻值更大的電阻，測相同溫度時，讀數相同
滑動變阻器類（赤峰3考）
1. (2023赤峰10題2分)如圖所示電路，電源電壓和小燈泡電阻保持不變.當開關閉合后，變阻器滑片向右滑動時，電流表和電壓表的示數變化情況分別是(　　)　　　 　 　　　　 　 　　A. 變大、變小 B. 變大、變大C. 變小、變小 D. 變小、變大
2. (2021通遼10題2分)如圖所示電路，閉合開關，燈泡L正常發光，當滑片P向上移動過程中，下列說法正確的是(　　)
A. 燈泡L變亮，電流表 示數變大B. 電壓表示數不變，電流表 示數變大C. 電流表 與 的示數之差變大D. 電壓表與電流表 的示數之比變大
3. (2020鄂爾多斯10題2分)圖甲是身高測量儀，體檢者站在絕緣平臺上，能自動顯示身高，電路原理如圖乙．R0為定值電阻，滑動變阻器R的滑片P隨身高的增高而上滑．下列有關分析，正確的是(　　)
A. 電流表示數顯示身高， 身高越高示數越大B. 電壓表示數顯示身高，身高越高示數越大C. 身高越高，R0消耗的電功率越小D. 身高越高，電路消耗的總功率越大
4. (2020通遼11題3分)(多選)如圖所示電路中，電源電壓不變，當閉合開關S，滑動變阻器的滑片從A滑向B的過程中，不考慮燈絲電阻隨溫度的變化，下列說法正確的是(　　)
A. 電壓表 的示數不變，小燈泡L亮度不變B. 電壓表 示數變化量與 示數變化量相同C. 電壓表 與電流表 示數之比不變D. 滑片P移動到B端時電路總功率最大
5. (2021菏澤)在如圖所示的電路中，電源的電壓保持不變，R1為定值電阻．開關S閉合后，將滑動變阻器R2的滑動觸頭向右移動時，下列說法正確的是(　　)
A. 電壓表 的示數減小B. 電流表 的示數減小C. 電流表 的示數減小D. 滑動變阻器R2消耗的電功率變大
6. (2021南充)如圖所示，這是一種顯示汽車油箱油量的裝置圖，其中滑桿P相當于滑動變阻器R的滑片，下列關于該裝置的說法錯誤的是(　　)
A. 若電流表讀數增大，R接入電路的電阻減小B. 若電流表讀數增大，表明油量增多C. 若電流表讀數減小，電阻R0的功率減小D. 若電流表讀數減小，滑動變阻器R兩端的電壓減小
7. (2021恩施州)如圖所示的電路中，電源電壓保持不變，R1為定值電阻且小于R2的最大阻值，閉合開關S后，在滑片從最右端向左移動的過程中，電表均不超過量程，下列分析正確的是(　　)
A. 電流表示數變大，電壓表 示數變大B. 電流表示數變大，電壓表 示數變小C. 電壓表 的示數與電流表示數的乘積先變大 后變小D. 電壓表 的示數與電流表示數的乘積保持不變
多開關類(呼和浩特2023.6，赤峰2022.10)　
8. (2022赤峰10題3分)如圖所示的電路中，電源電壓保持不變，先閉合開關S1，電流表、電壓表的示數分別為I1、U1；再閉合開關S2、S3，電流表、電壓表的示數分別為I2、U2 .則正確的是(　　)
A. I1＞I2　U1＞U2 B. I1＜I2　U1＞U2C. I1＜I2　U1＜U2 D. I1＞I2　U1＜U2
A. 電流表的示數變小，電壓表與電流表示數之比變小B. 電流表的示數變大，電壓表與電流表示數之比變小C. 電壓表的示數變小，電壓表與電流表示數之比不變D. 電壓表的示數變大，電壓表與電流表示數之比變大
9. (2023鄂爾多斯12題2分)如圖所示的電路中，R1、R2為定值電阻，電源電壓不變，閉合開關S1、S2，兩表均有示數，若閉合開關S1，斷開開關S2，則(　　)
10. (2023通遼13題2分)某建筑工地需要架設臨時供電線路，實現照明和電加熱功能，其簡化電路如圖所示，供電處電壓U不變，從供電處到工地用長導線(有電阻)連接．閉合開關S1、S2時，加熱器和照明燈同時工作．?dāng)嚅_S2后與斷開S2前相比較，下列說法正確的是(　　)
A. 照明燈亮度不變B. 照明燈亮度變暗C. 相同時間內長導線上消耗的電能不變D. 相同時間內整個供電線路消耗的電能減少
11. (2021連云港改編)如圖所示，電路中電源電壓保持不變，閉合開關S1后，再閉合開關S2，則(　　)
A. 電流表 示數變大B. 電流表 示數變小C. 電路消耗的總功率變大D. 燈泡L1變暗
A. 同時閉合S1、S2、S3，將會造成電源短路，燒壞電流表B. 同時閉合S2、S3，向右移動滑動變阻器的滑片，電流表示數變小C. 只閉合S3，移動滑動變阻器的滑片，可使燈泡正常發光D. 只閉合S3，向右移動滑動變阻器的滑片，電壓表示數會變大
12. (2021東營)如圖所示，電路的電源電壓恒為6 V，燈泡L標有“2.5 V　0.5 W”的字樣，滑動變阻器標有“30 Ω　1 A”字樣，下列說法正確的是(　　)
13. (2020赤峰9題3分)如圖所示是一種煙霧報警器的電路圖，開關S處于閉合狀態，R0是定值電阻，R為感光電阻，光照越強，阻值越?。疅熿F濃度增大時射向R的光被遮擋，R受到的光照變?nèi)酰?dāng)煙霧濃度增大時，下列判斷正確的是(　　)A. 電流表的示數變大B. 電壓表的示數變小C. 電壓表與電流表的示數之比不變D. 電壓表與電流表的示數之比變大
敏感電阻類(赤峰2020.9)
