一、串、并聯電路的識別

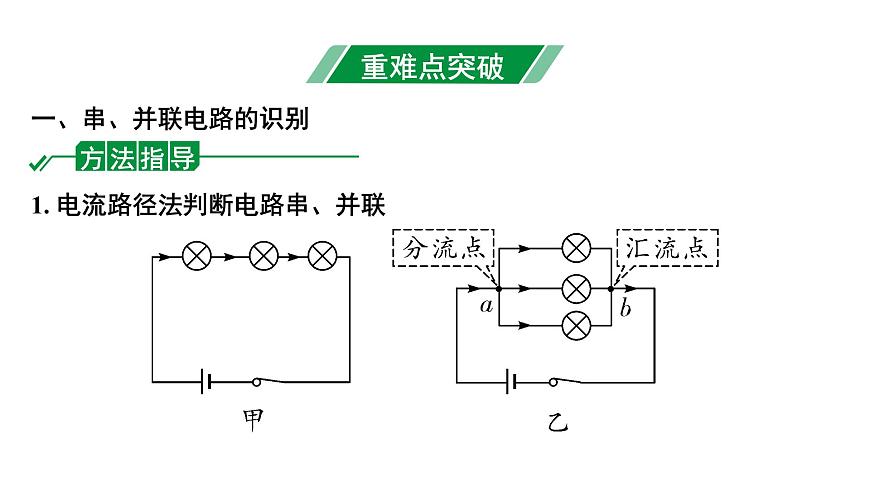

1. 電流路徑法判斷電路串、并聯

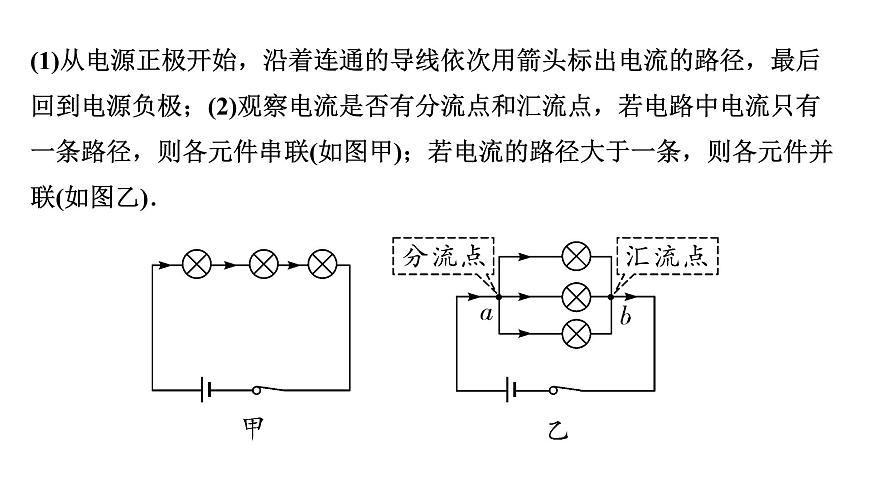

(1)從電源正極開始，沿著連通的導線依次用箭頭標出電流的路徑，最后回到電源負極；(2)觀察電流是否有分流點和匯流點，若電路中電流只有一條路徑，則各元件串聯(如圖甲)；若電流的路徑大于一條，則各元件并聯(如圖乙)．

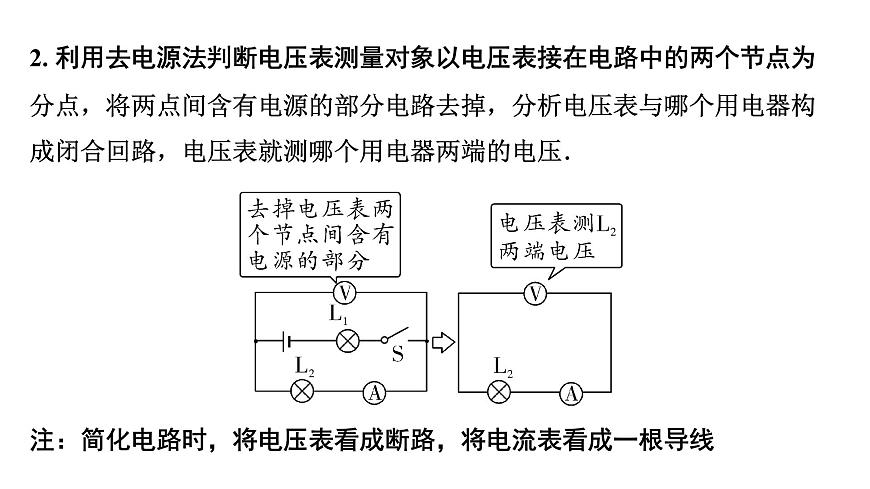

2. 利用去電源法判斷電壓表測量對象以電壓表接在電路中的兩個節點為分點，將兩點間含有電源的部分電路去掉，分析電壓表與哪個用電器構成閉合回路，電壓表就測哪個用電器兩端的電壓．
注：簡化電路時，將電壓表看成斷路，將電流表看成一根導線

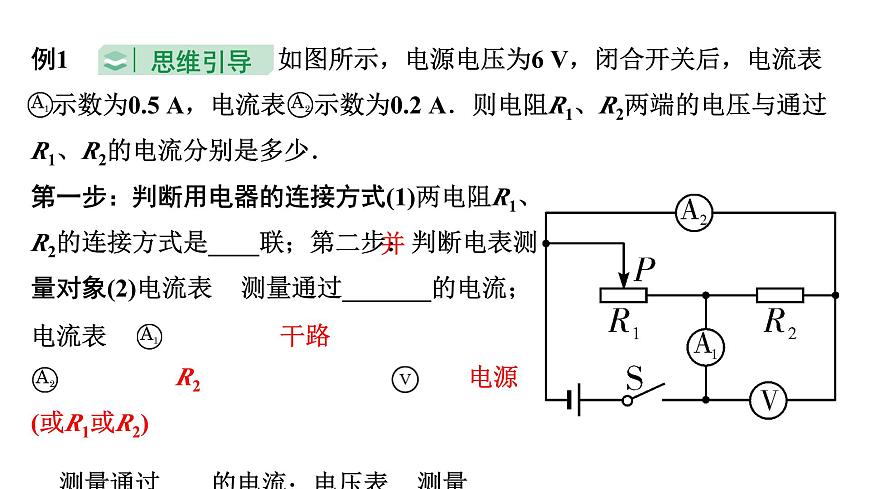

例1　 如圖所示，電源電壓為6 V，閉合開關后，電流表 示數為0.5 A，電流表 示數為0.2 A．則電阻R1、R2兩端的電壓與通過R1、R2的電流分別是多少．
第一步：判斷用電器的連接方式(1)兩電阻R1、R2的連接方式是____聯；第二步：判斷電表測量對象(2)電流表 測量通過_______的電流；電流表 測量通過____的電流；電壓表 測量_______________兩端的電壓；
電源(或R1或R2)

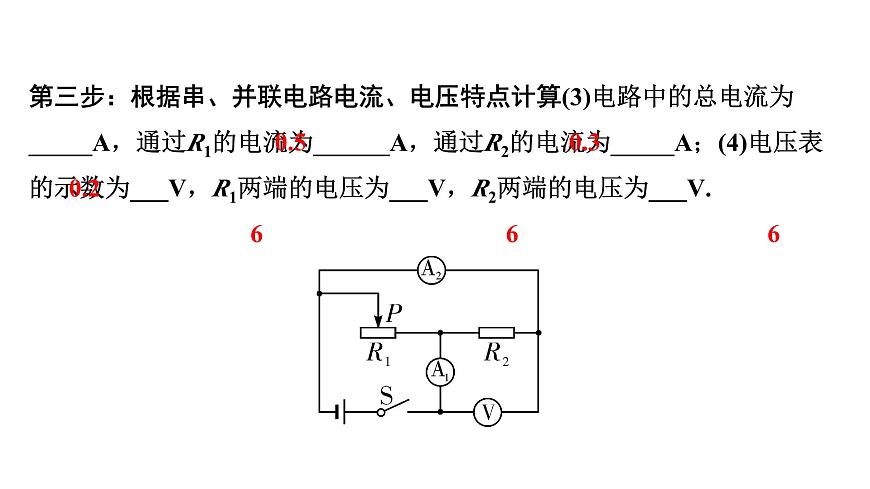

第三步：根據串、并聯電路電流、電壓特點計算(3)電路中的總電流為_____A，通過R1的電流為______A，通過R2的電流為_____A；(4)電壓表的示數為___V，R1兩端的電壓為___V，R2兩端的電壓為___V.

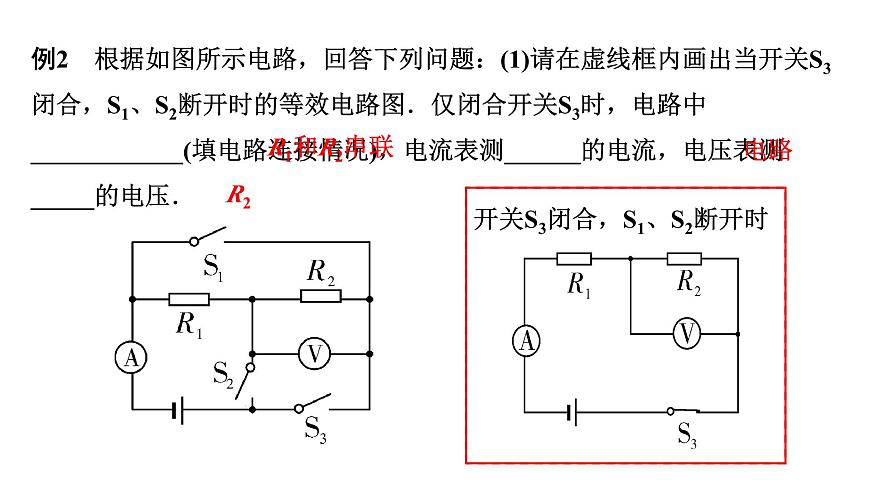

例2　根據如圖所示電路，回答下列問題：(1)請在虛線框內畫出當開關S3閉合，S1、S2斷開時的等效電路圖．僅閉合開關S3時，電路中____________(填電路連接情況)，電流表測______的電流，電壓表測_____的電壓．
開關S3閉合，S1、S2斷開時
(2)請在虛線框內畫出開關S1、S2閉合、S3斷開時的等效電路圖．S1、S2閉合、S3斷開時，電路中____________(填電路連接情況)，電流表測______的電流，電壓表測_______________的電壓．
開關S1、S2閉合、S3斷開時
(3)S2、S3閉合、S1斷開時，電路中________________(填電路連接情況)，電流表測_______的電流．若只閉合S1、S3時，出現的情況是_________．
電路設計解題思路：1. 先局部再整體，思路如下：
2. 確定開關的位置：(1)開關與用電器串聯，則開關閉合用電器正常工作；(2)開關與用電器并聯，則開關閉合用電器停止工作(短路)，開關斷開，用電器正常工作．
例3　(2023福建)需要制作一個具有如下功能的選答器：單選題有兩個可供選擇的答案，與兩個答案對應的紅、綠燈分別由S1、S2兩個開關控制，選擇哪個答案就閉合對應的開關，使相應的燈發光．下列設計簡圖符合上述要求的是(　　)
例4　目前世界大多數國家都采用呼氣式酒精測試儀，對駕駛員進行現場檢測．酒精測試儀中裝有酒精氣體傳感器，它是一種氣敏電阻，其阻值隨酒精氣體濃度增大而減小，從而引起電路中電流和電壓的變化．請你用直線代替導線將圖中給出的電路元件連接成一個酒精測試儀的工作電路．(要求：駕駛員呼出的酒精氣體濃度越大，測試儀中電壓表的示數也越大)
三、電路的連接例5　 (滑動變阻器的連接及電表量程的選取)如圖所示是測量標有“2.5 V”小燈泡電阻的電路．已知小燈泡正常發光時的電阻約為8 Ω，請你用筆畫線代替導線，完成實物連接，要求滑片P向B端滑動時燈泡變亮．
例6　(根據電路圖連接實物圖)小胡用如圖甲所示的電路進行“測量小燈泡的電功率”的實驗，電源電壓恒為3 V、小燈泡上標有“2.5 V”字樣、請你用筆畫線代替導線將圖乙中的實物電路連接完整．
例7　(電路圖糾錯)小明在探究“電流與電阻的關系”時連接的實物圖如圖所示，檢查時發現有一根導線連接錯了．請在接錯的那根線上打“×”，然后用筆畫線代替導線畫一根導線，使電路連接正確．
例8　(根據實物圖畫電路圖)在“測量定值電阻阻值”的實驗中，小明連接的實驗電路如圖所示，請你根據此實物圖在虛線框中畫出電路圖．
1. (2022呼和浩特6題2分)如圖所示，電源電壓一定，關于電路的工作情況，下列說法正確的是(　　)A. 同時閉合兩個開關，兩只燈泡電流是相同的B. 若先閉合S1，再閉合S2，電壓表讀數不變、電流表讀數變大C. 若電壓表和電流表位置對調，閉合S1、S2后，則兩表都被燒壞D. 若燈L1被短路，閉合S1、S2后，燈L1不亮，燈L2亮，電流表損壞
2. (2023呼倫貝爾7題2分)如圖所示，開關S閉合時，燈泡L1與L2組成并聯電路的是(　　)
3. (2023赤峰10題3分)如圖所示是一種定時課間音樂播放裝置的原理圖.“播放器”是有電流通過時會播放音樂的裝置；“定時開關”是到達設定時間，自動斷開的開關．閉合開關S，當“定時開關”處于閉合狀態時，指示燈____(選填“會”或“不會”)亮，播放器____(選填“會”或“不會”)播放音樂；到達設定時間，“定時開關”處于____(選填“閉合”或“斷開”)狀態，“播放器”播放音樂．下列選項中正確的是(　　)A. ①會　?、诓粫、蹟嚅_B. ①不會?、跁　、坶]合C. ①不會?、跁　、蹟嚅_D. ①會　?、诓粫、坶]合
4. (2021通遼5題2分)小強把臺燈的插頭插在插座上，插座上有一個開關S1和一個指示燈L1，臺燈開關和燈泡分別用S2、L2表示，當只閉合S2時，臺燈不發光；當只閉合S1時，指示燈發光，再閉合S2時，臺燈發光．下列設計的電路符合要求的是(　　)
5. [2022赤峰15(3)題2分]吸油煙機的主要元件有照明燈、電動機(元件符號為： )．在使用中，有時需要照明燈、電動機同時工作，有時需要它們各自獨立工作．按照上述要求，在圖中畫出其工作原理電路圖(電源已給出).
6. (2021吉林)某興趣小組設計了酒精濃度檢測儀的模擬電路，如圖所示的電路圖中，電源電壓保持不變，R0是定值電阻，R是氣敏電阻，它的阻值隨酒精氣體濃度的增大而減小，能實現酒精氣體濃度越大，電壓表示數越大的電路圖是(　　)
7. (2021貴港)某科技小組為醫院病房設計呼叫電路，在病人需要護理時，閉合床頭開關S1或S2，護士值班室的護士就能及時看到對應的燈L1或L2亮，同時聽到電鈴響起，請用筆畫線代替導線在圖中連接符合設計要求的電路圖．
8. [2022包頭11(1)題第二空1分]在測量小燈泡的電功率時，電源電壓為3 V，小燈泡上標有“2.5 V”字樣，經分析如圖所示的實驗電路中有一根導線連接錯誤，請在連接錯誤的導線上打“×”，并補畫一根導線連接成正確的電路．
9. (2021蘭州A卷)請按要求正確連接實物圖．要求：定值電阻R與滑動變阻器串聯，閉合開關S，將滑動變阻器的滑片向左移動，電壓表和電流表的示數都變小，連線不能交叉．
