中考物理復習微專題22動態電路分析精講課件

這是一份中考物理復習微專題22動態電路分析精講課件，共18頁。

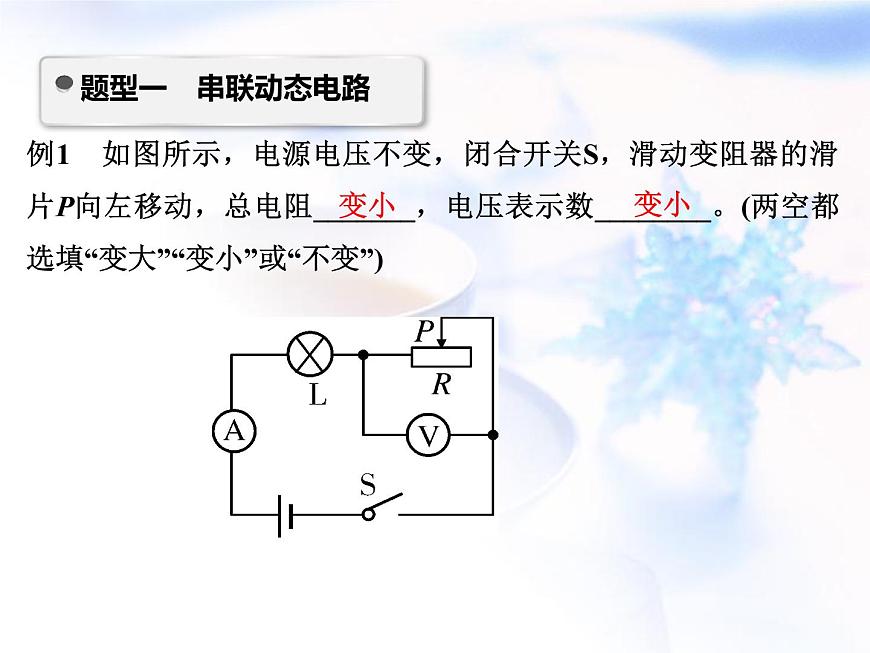

例1　如圖所示，電源電壓不變，閉合開關S，滑動變阻器的滑片P向左移動，總電阻_______，電壓表示數________。(兩空都選填“變大”“變小”或“不變”)

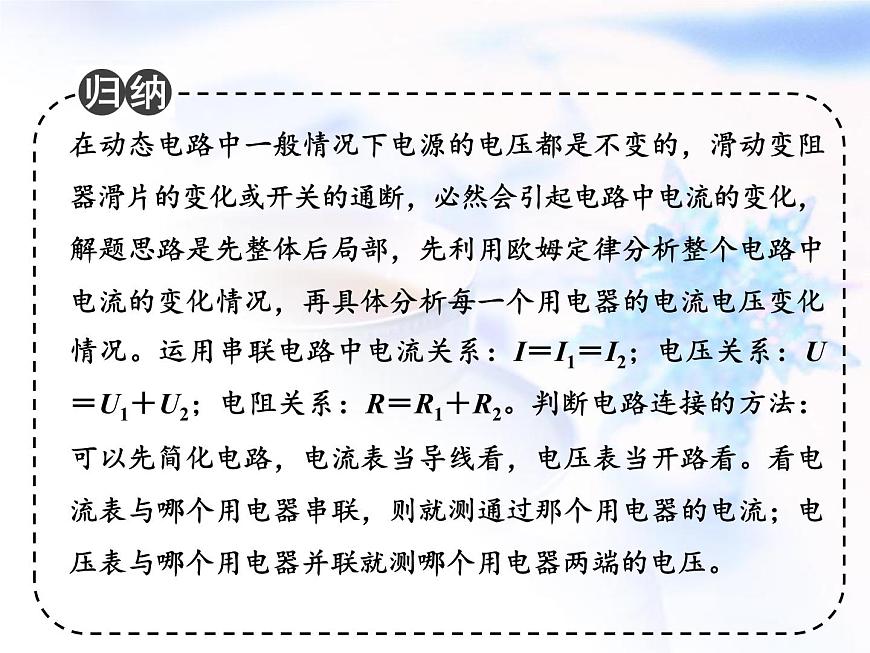

在動態電路中一般情況下電源的電壓都是不變的，滑動變阻器滑片的變化或開關的通斷，必然會引起電路中電流的變化，解題思路是先整體后局部，先利用歐姆定律分析整個電路中電流的變化情況，再具體分析每一個用電器的電流電壓變化情況。運用串聯電路中電流關系：I＝I1＝I2；電壓關系：U＝U1＋U2；電阻關系：R＝R1＋R2。判斷電路連接的方法：可以先簡化電路，電流表當導線看，電壓表當開路看。看電流表與哪個用電器串聯，則就測通過那個用電器的電流；電壓表與哪個用電器并聯就測哪個用電器兩端的電壓。

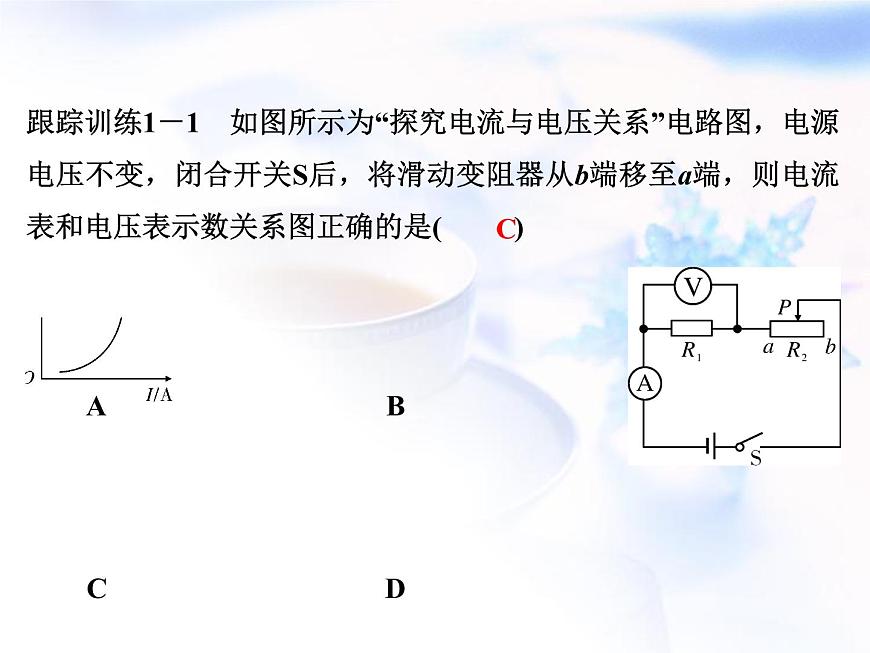

跟蹤訓練1－1　如圖所示為“探究電流與電壓關系”電路圖，電源電壓不變，閉合開關S后，將滑動變阻器從b端移至a端，則電流表和電壓表示數關系圖正確的是( )

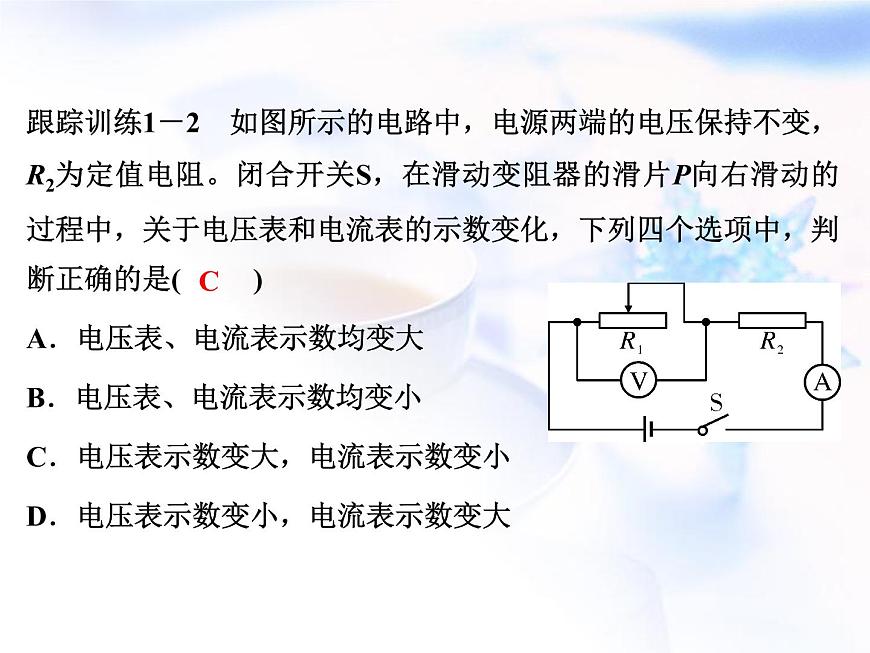

跟蹤訓練1－2　如圖所示的電路中，電源兩端的電壓保持不變，R2為定值電阻。閉合開關S，在滑動變阻器的滑片P向右滑動的過程中，關于電壓表和電流表的示數變化，下列四個選項中，判斷正確的是( )A．電壓表、電流表示數均變大B．電壓表、電流表示數均變小C．電壓表示數變大，電流表示數變小D．電壓表示數變小，電流表示數變大

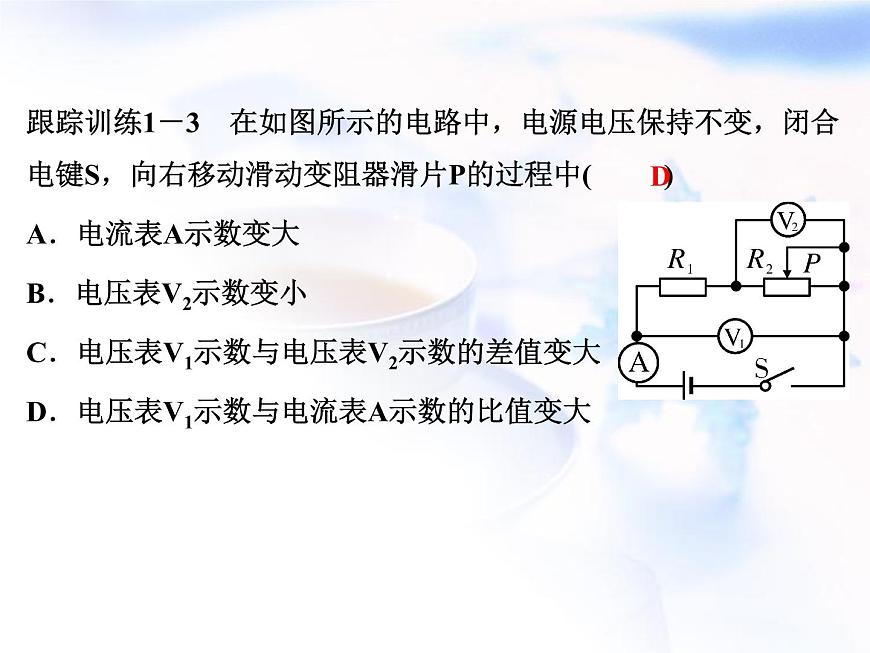

跟蹤訓練1－3　在如圖所示的電路中，電源電壓保持不變，閉合電鍵S，向右移動滑動變阻器滑片P的過程中( )A．電流表A示數變大B．電壓表V2示數變小C．電壓表V1示數與電壓表V2示數的差值變大D．電壓表V1示數與電流表A示數的比值變大

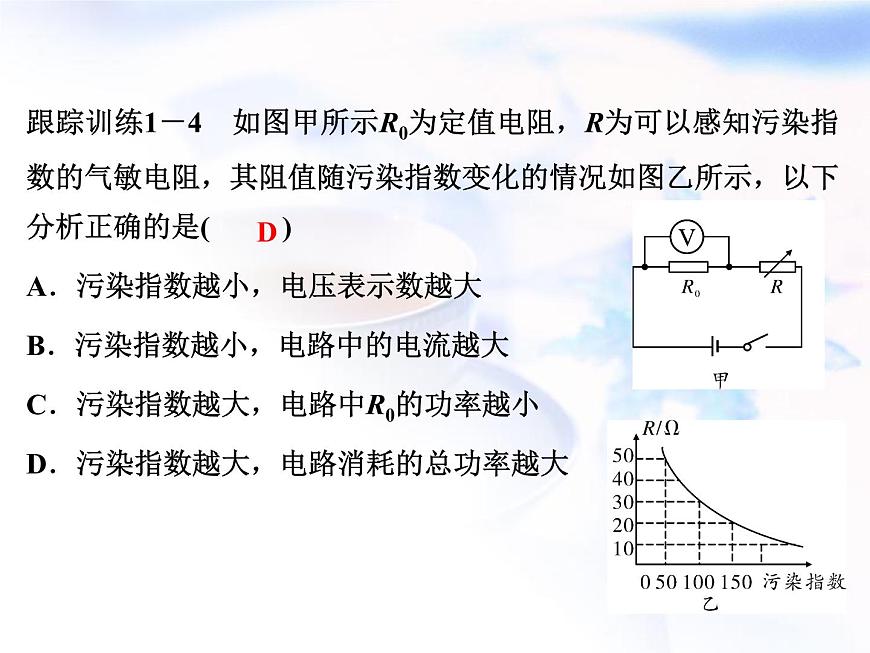

跟蹤訓練1－4　如圖甲所示R0為定值電阻，R為可以感知污染指數的氣敏電阻，其阻值隨污染指數變化的情況如圖乙所示，以下分析正確的是( )A．污染指數越小，電壓表示數越大B．污染指數越小，電路中的電流越大C．污染指數越大，電路中R0的功率越小D．污染指數越大，電路消耗的總功率越大

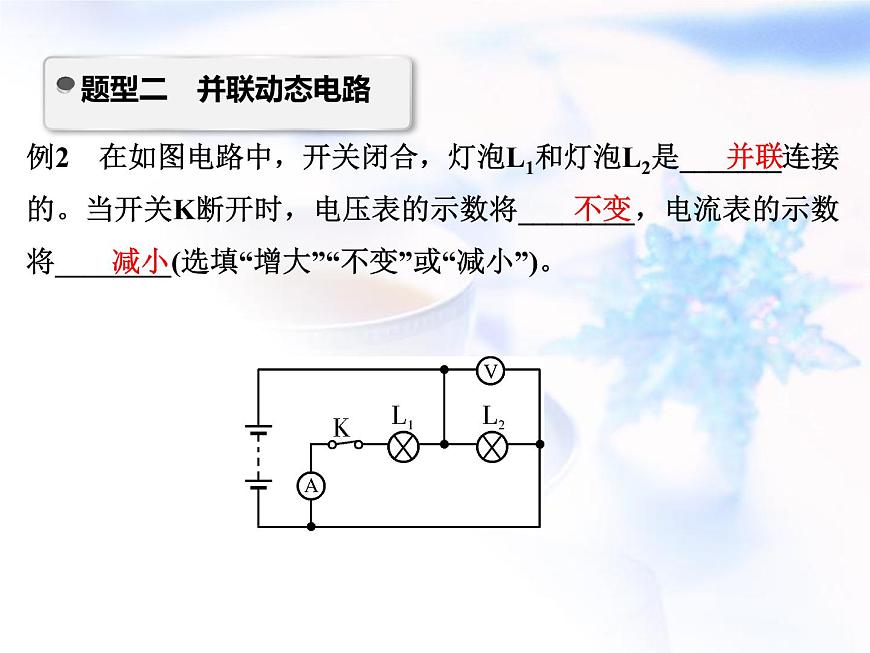

例2　在如圖電路中，開關閉合，燈泡L1和燈泡L2是_______連接的。當開關K斷開時，電壓表的示數將________，電流表的示數將________(選填“增大”“不變”或“減小”)。
跟蹤訓練2－1　如圖所示電路，當閉合開關，燈泡正常發光，滑動變阻器滑片向右移動時，下列說法正確的是( )A．燈L亮度變暗B．電壓表V與電流表A1，示數之比不變C．電路的總功率變小D．電壓表示數變大
跟蹤訓練2－2　在如圖所示的電路中，電源電壓恒定不變，閉合開關S，當滑片P向右移動時，下列說法中正確的是( )A．整個電路消耗的電功率變大B．電阻R2消耗的電功率變小C．電壓表V的示數與電流表A2的示數的比值變小D．電壓表V的示數與電流表A1的示數的比值變大
跟蹤訓練2－3　如圖所示電路中，閉合開關S，當滑動變阻器R2的滑片P向左移動時，電流表A1的示數將________，電壓表V的示數與電流表A2的示數之比將________。(均選填“變大”“變小”或“不變”)
例3　如圖所示，電源電壓不變，下列說法正確的是( )A．只閉合S1，將P向左移動，電流表示數變小，電壓表示數變大B．閉合S1、S2，斷開S3，將P向左移動，R1消耗的功率增大C．開關都閉合，將P向左移動，電壓表的示數為零，電流表示數變小D．開關都閉合，將P向左移動，L消耗的功率不變，R2消耗的功率變小
正確分析電路圖，判斷各個用電器之間是串聯還是并聯。具體的方法是把電流表簡化成導線，將電壓表簡化成斷開的開關或干脆拿掉，把閉合的開關看成導線，把被局部短路的用電器拿掉，把開關斷開的支路去掉，從而簡化電路。經過電路簡化后，電路中基本只出現電源、用電器，電路顯得比較簡單，把剛才去掉的電表復原上去，明確電壓表和電流表分別測量那個用電器的電壓和電流。
跟蹤訓練3－1　如圖所示，電源電壓不變，a、b、c為電流表或電壓表。只閉合S1時，a表無示數，b表有示數，c表有示數且示數隨滑片P的移動發生變化。則( )A．a(chǎn)表是電壓表B．先閉合S1、S2，再閉合S3，a表示數無變化C．S1、S2、S3都閉合，移動滑片P，a、b兩表示數無變化D．S1、S2、S3都閉合，b表示數除以a表示數等于電阻R1的阻值
跟蹤訓練3－2　圖甲是身高、體重測量?jī)x，當體檢者站在臺面上時，能自動顯示身高和體重。電路原理如圖乙所示，電壓表、電流表分別顯示身高和體重的大小，壓敏電阻R的阻值隨壓力增大而增大，滑片P隨身高增高而上滑。下列分析正確的是( )A．身高越高電壓表示數越大B．身高越高通過R0的電流越小C．體重越大電流表示數越大D．體重越大電路消耗總功率越大
跟蹤訓練3－3　如下圖所示是科技活動小組設計的風力傳感器的原理圖，其中彈簧左端固定，右端和滑動變阻器R2的滑片P固定在一起，A、B間有可收縮的導線，R1為定值電阻，當風吹來時，使B向左移動，風力減小時，彈簧又把B推向右端。當閉合開關S，風力減小時，電阻R2連入電路的阻值將________，電壓表的示數將________。(均選填“變大”變小”或“不變”)
