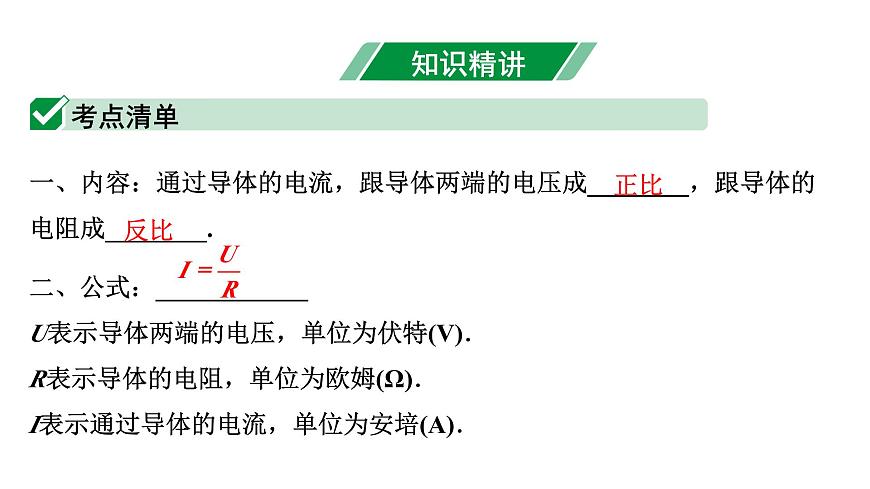

一、內容：通過導體的電流，跟導體兩端的電壓成________，跟導體的電阻成________.
二、公式：____________U表示導體兩端的電壓，單位為伏特(V)．R表示導體的電阻，單位為歐姆(Ω)．I表示通過導體的電流，單位為安培(A)．

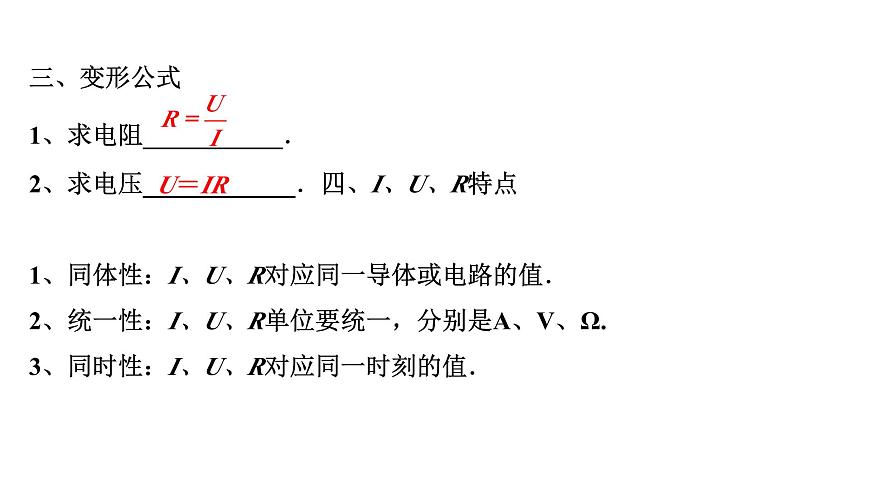

三、變形公式1、求電阻___________．2、求電壓____________．四、I、U、R特點1、同體性：I、U、R對應同一導體或電路的值．2、統一性：I、U、R單位要統一，分別是A、V、Ω.3、同時性：I、U、R對應同一時刻的值．

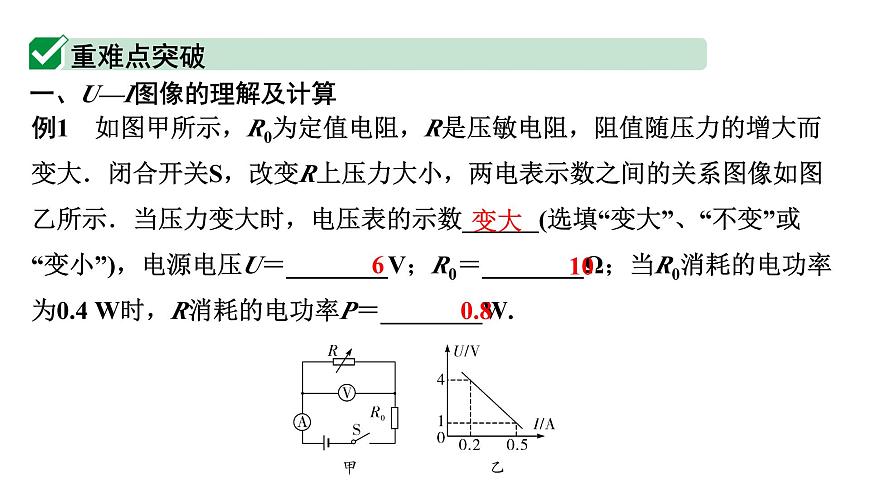

例1　如圖甲所示，R0為定值電阻，R是壓敏電阻，阻值隨壓力的增大而變大．閉合開關S，改變R上壓力大小，兩電表示數之間的關系圖像如圖乙所示．當壓力變大時，電壓表的示數______(選填“變大”、“不變”或“變小”)，電源電壓U＝________V；R0＝________Ω；當R0消耗的電功率為0.4 W時，R消耗的電功率P＝________W.
一、U—I圖像的理解及計算

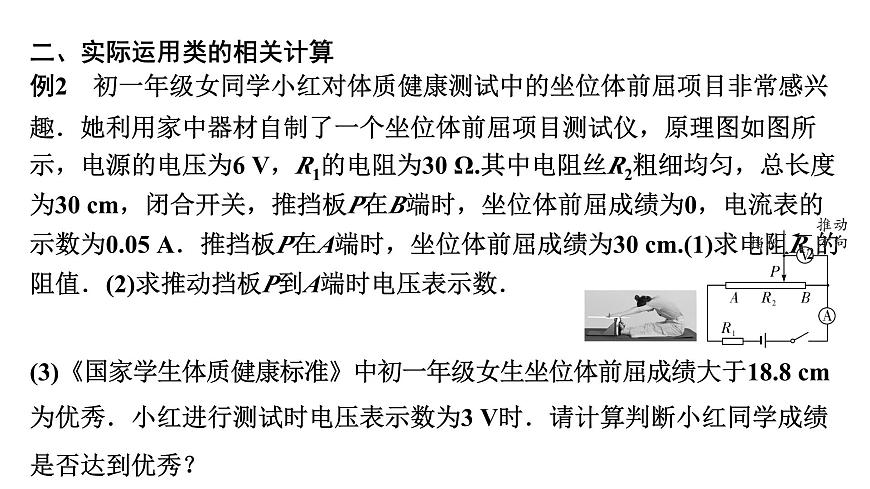

例2　初一年級女同學小紅對體質健康測試中的坐位體前屈項目非常感興趣．她利用家中器材自制了一個坐位體前屈項目測試儀，原理圖如圖所示，電源的電壓為6 V，R1的電阻為30 Ω.其中電阻絲R2粗細均勻，總長度為30 cm，閉合開關，推擋板P在B端時，坐位體前屈成績?yōu)?，電流表的示數為0.05 A．推擋板P在A端時，坐位體前屈成績?yōu)?0 cm.(1)求電阻R2的阻值．(2)求推動擋板P到A端時電壓表示數．
(3)《國家學生體質健康標準》中初一年級女生坐位體前屈成績大于18.8 cm為優秀．小紅進行測試時電壓表示數為3 V時．請計算判斷小紅同學成績是否達到優秀？
二、實際運用類的相關計算
解：閉合開關，R1和R2串聯，電壓表測量與R2并聯部分兩端的電壓，電流表測量電路電流，電壓表相當于斷路，擋板移動過程中，電路中電流不變，電壓表示數改變(1)電流表的示數為0.05 A，根據歐姆定律可知R1兩端的電壓U1＝IR1＝0.05 A×30 Ω＝1.5 VR2兩端的電壓U2＝6 V－1.5 V＝4.5 V電阻R2的阻值(2)推動擋板P到A端時，電壓表并聯在R2兩端，測量R2的電壓，示數為4.5 V
(3)小紅進行測試時電壓表示數為3 V，此時電壓表所并聯的電阻絲的阻值R2′＝ 已知推擋板P在B端時，坐位體前屈成績?yōu)?，推擋板P在A端時，坐位體前屈成績?yōu)?0 cm，故小紅同學的成績?yōu)? ×30 cm＝20 cm＞18.8 cm，故成績達到優秀
歐姆定律的理解(呼和浩特2考)
1. 如圖為定值電阻甲和乙電流與電壓的關系圖線，將它們串聯后接入電路中，關于通過甲、乙兩電阻的電流大小及電阻兩端的電壓關系，正確的是(　　)
A. I甲＝I乙　U甲＞U乙 B. I甲＝I乙　U甲＜U乙C. I甲＜I乙　U甲＞U乙 D. I甲＜I乙　U甲＝U乙
2. 在如圖所示的電路中，開關S從斷開到閉合，電流表 兩次示數之比為1∶3, 若將電阻R1、R2串聯在同一電路中，R1、R2兩端的電壓之比為(　　)
A. 2∶1 B. 3∶2 C. 2∶3 D. 1∶2
3.我們?cè)趯?shí)驗室常用如圖，測量待測電阻R的電阻值．小麗同學說：在電路中，電壓表可以當成斷路，電流表可以當成短路，根據歐姆定律得到R＝ ，正確讀出兩個表的讀數，就可以精確測量出待測電阻R的電阻值．你認為這種說法是否正確？如果不正確，請判斷測量值比真實值偏大還是偏??？通過學過的知識，解釋偏大、偏小的原因．
答：不正確，偏小．因?yàn)殡妷罕砗碗娏鞅矶际怯秒娖?，都是有電阻的，不能完全?dāng)成斷路與短路，電壓表與待測電阻并聯，電壓測量值準確，電流表測的是干路電流，大于通過待測電阻的電流，跟據 可知，電壓測量值準確，電流測量值偏大，則電阻測量值偏?。?br/> 歐姆定律的簡單計算(呼和浩特、包頭、赤峰均5考，多結合電功率等知識綜合考查)　
4.某段金屬絲兩端電壓為6 V時，通過的電流為0.3 A；當該金屬絲兩端電壓降為4 V時，通過它的電流為_(kāi)_______A；當該金屬絲兩端電壓降為0 V時，它的電阻為_(kāi)_______Ω.
5. 如圖所示是一個燈泡和一個定值電阻的I－U圖像，根據圖像所給信息計算：(1)如果將燈泡和定值電阻并聯，接在恒定電壓為6 V的電源兩端，求此時燈泡的電阻和定值電阻的阻值；(2)如果將燈泡和定值電阻串聯，接在恒定電壓為6 V的電源兩端，求此時燈泡兩端電壓以及此時燈泡的電阻．
解：(1)根據圖像可知電壓為U＝6 V時，流過燈泡的電流為I燈＝0.5 A，流過定值電阻的電流為I阻＝0.25 A，根據公式I＝ 可得 ，(2)串聯時電流相等，燈和電阻兩端的電壓之和為6 V，根據圖像可知當電流I＝0.2 A時，U燈＝1.2 V ，U阻＝4.8 V，則
6. “建?！彼枷胍I(lǐng)科學思維，指導科學方法.“懂理團隊”運用這種思維方法解決了遠距離輸電過程中，方便快捷確定短路位置問題．如甲圖所示，他們用兩條足夠長的電阻絲模擬輸電線(如圖中L、N導線，每條電阻絲每米阻值為0.5 Ω)，把一個電壓不變的電源、一個保護電阻R、一塊電壓表和一塊電流表用導線連接起來裝入盒內，制成檢測裝置盒，并與模擬導線相連構成回路．他們用導線連接，模擬短路，如圖甲中所示，通過讀取盒內電壓表、電流表示數，計算得知短路處到檢測處的距離．請回答以下問題：
(1)在小李同學設計的檢測電路中，若電壓表示數為3 V，電流表示數為0.5 A，則短路處距離檢測處多少米；(2)若保護電阻的阻值為4 Ω，根據(1)中數據，求電源電壓；(3)不用電流表，且其他元件不變的情況下，仍要達到上述檢測目的，請?jiān)谝覉D的虛線框內畫出你設計的檢測電路圖，并推導出短路處到檢測處距離L與電壓表示數的關系式．
解：(1)短路位置到檢測處的兩段輸電線的電阻值：短路位置到檢測處的兩段導線總長度：短路處距離檢測處的距離：(2)保護電阻兩端的電壓：UR＝ IRR＝0.5 A×4 Ω＝2 V根據串聯電路的電壓規律可知，電源電壓：U＝UR＋UAB＝2 V＋3 V＝5 V
