人教版中考物理復習微專題10動態電路分析課件

這是一份人教版中考物理復習微專題10動態電路分析課件，共11頁。

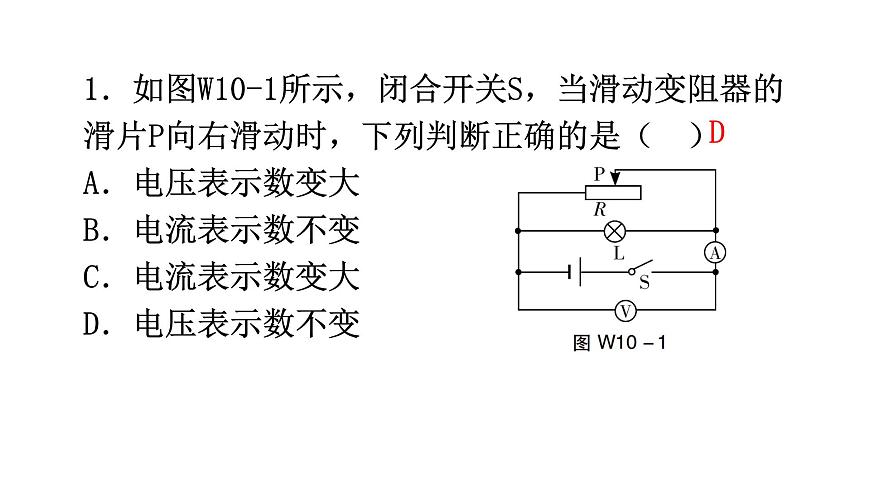

1．如圖W10-1所示，閉合開關S，當滑動變阻器的滑片P向右滑動時，下列判斷正確的是（ ）A．電壓表示數變大B．電流表示數不變C．電流表示數變大D．電壓表示數不變

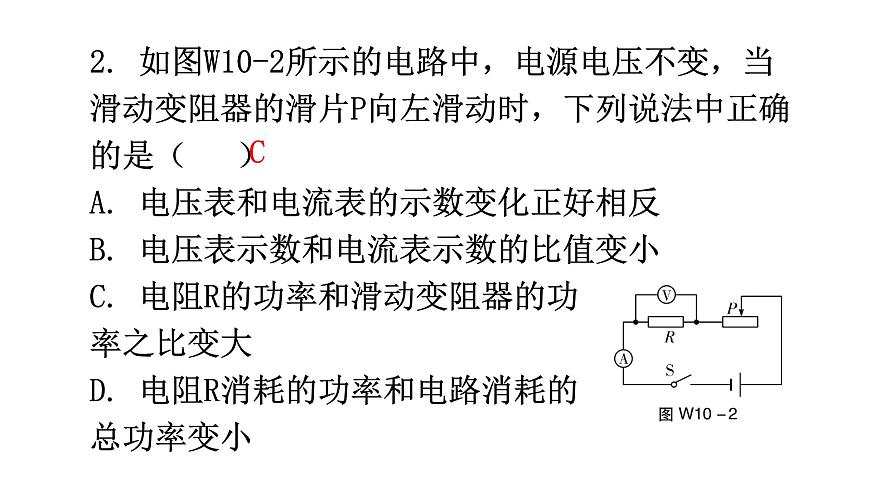

2. 如圖W10-2所示的電路中，電源電壓不變，當滑動變阻器的滑片P向左滑動時，下列說法中正確的是（ ）A. 電壓表和電流表的示數變化正好相反B. 電壓表示數和電流表示數的比值變小C. 電阻R的功率和滑動變阻器的功率之比變大D. 電阻R消耗的功率和電路消耗的總功率變小
3. 如圖W10-3所示，電源電壓不變。閉合開關后，下列說法正確的是（ ）A. 若向右移動滑動變阻器的滑片，會使電壓表示數變大B. 當滑動變阻器接入電路的電阻最大時，電路消耗的總功率最大C. 若向左移動滑動變阻器的滑片，R消耗的電功率將逐漸變大D. 移動滑動變阻器的滑片，會發現電流表與電壓表變化情況相反

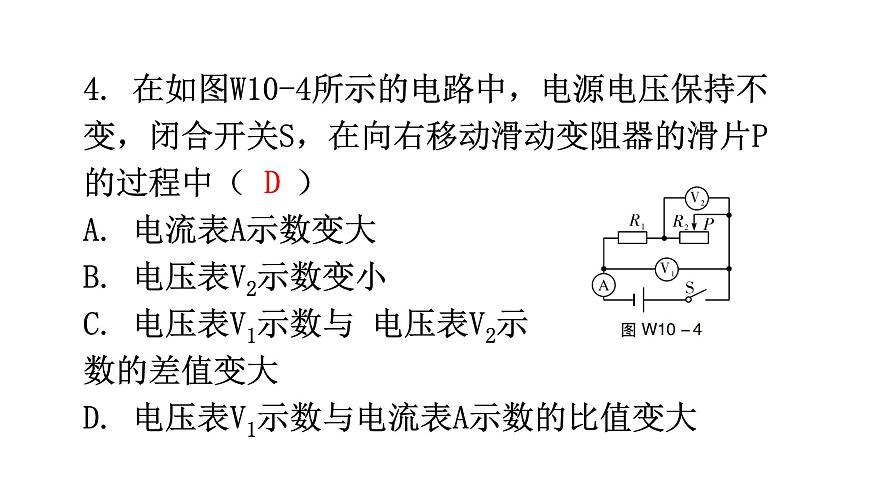

4. 在如圖W10-4所示的電路中，電源電壓保持不變，閉合開關S，在向右移動滑動變阻器的滑片P的過程中（ ）A. 電流表A示數變大B. 電壓表V2示數變小C. 電壓表V1示數與 電壓表V2示數的差值變大D. 電壓表V1示數與電流表A示數的比值變大
5. 在如圖W10-5所示的電路中，閉合開關后，當滑片P向右移動時，下列說法正確的是（ ）A. 燈泡L變暗B. 電壓表示數變小C. 電流表A1示數變大D. 整個電路消耗的總功率變小
6．在如圖W10-6所示電路中，閉合開關后兩燈均正常發光，下列說法正確的是（ ）A．兩電流表的示數一定不相同B．兩燈的額定功率一定不相同C．電流表A1測通過燈L1的電流D．僅斷開S2，電流表A2的示數不變
7．如圖W10-7所示，A是懸掛在彈簧測力計下的條形磁鐵，B是螺線管。待彈簧測力計示數穩定后，閉合開關，在將滑動變阻器的滑片緩慢向右移動的過程中，下列說法錯誤的是（ ）A．電磁鐵的上端為N極B．彈簧測力計示數變大C．電流表示數變大D．電壓表示數變小
8．如圖W10-8甲所示是高鐵上煙霧報警器的簡化原理圖，其中電源電壓保持不變，R0為定值電阻，R為光敏電阻，R的阻值與光照強度的關系如圖W10-8乙所示。射向光敏電阻的激光被煙霧遮擋時，下列說法正確的是（ ）A．光敏電阻R的阻值減小B．電流表的示數增大C．電壓表的示數增大D．電路中消耗的總功率增大
9．在如圖W10-9甲所示電路中，電源電壓不變，R0為定值電阻，R為滑動變阻器。圖W10-9乙是該滑動變阻器滑片從一端移至另一端的過程中，變阻器的電功率與其電阻的關系圖像。下列有關說法中正確的是（ ）A．當滑片自左向右滑動時，電壓表、電流表示數都增大B．當滑片自左向右滑動時，電壓表、電流表示數都減小C．電源電壓為9 VD．整個過程中電路總功率變化了2.4 W
