2024內蒙古中考物理二輪復習 微專題 生活用電（課件）

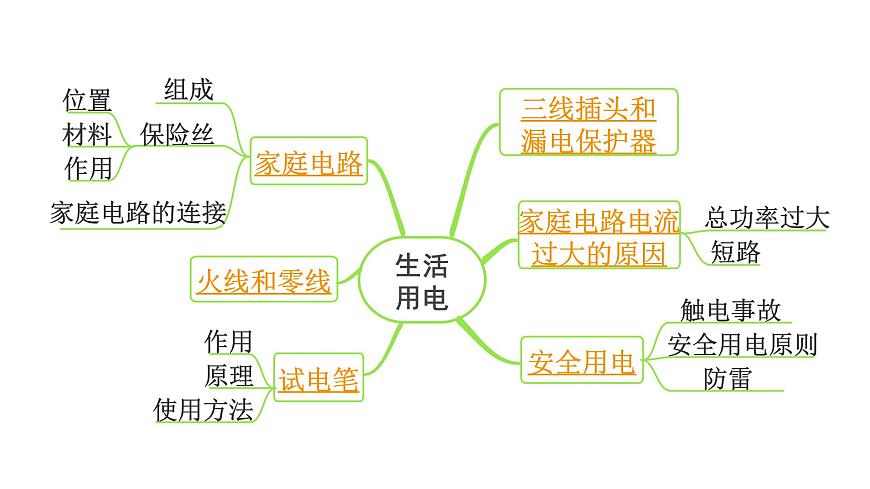

這是一份2024內蒙古中考物理二輪復習 微專題 生活用電（課件），共24頁。PPT課件主要包含了考點清單，生活用電，電能表，保險裝置，保護電路，試電筆，三線插頭，左零右火上接地，總功率，安全用電原則等內容，歡迎下載使用。

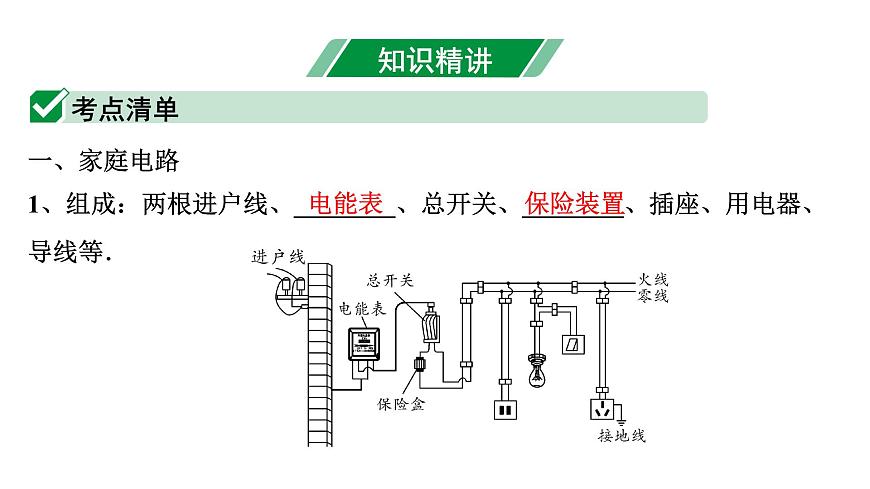

一、家庭電路1、組成：兩根進戶線、________、總開關、________、插座、用電器、導線等．

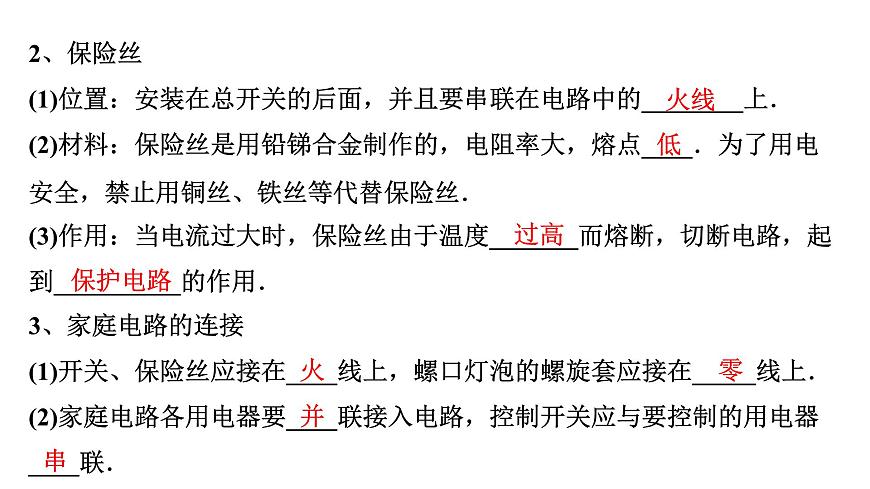

2、保險絲(1)位置：安裝在總開關的后面，并且要串聯在電路中的________上．(2)材料：保險絲是用鉛銻合金制作的，電阻率大，熔點____．為了用電安全，禁止用銅絲、鐵絲等代替保險絲．(3)作用：當電流過大時，保險絲由于溫度_______而熔斷，切斷電路，起到__________的作用．
3、家庭電路的連接(1)開關、保險絲應接在____線上，螺口燈泡的螺旋套應接在_____線上．(2)家庭電路各用電器要____聯接入電路，控制開關應與要控制的用電器____聯．

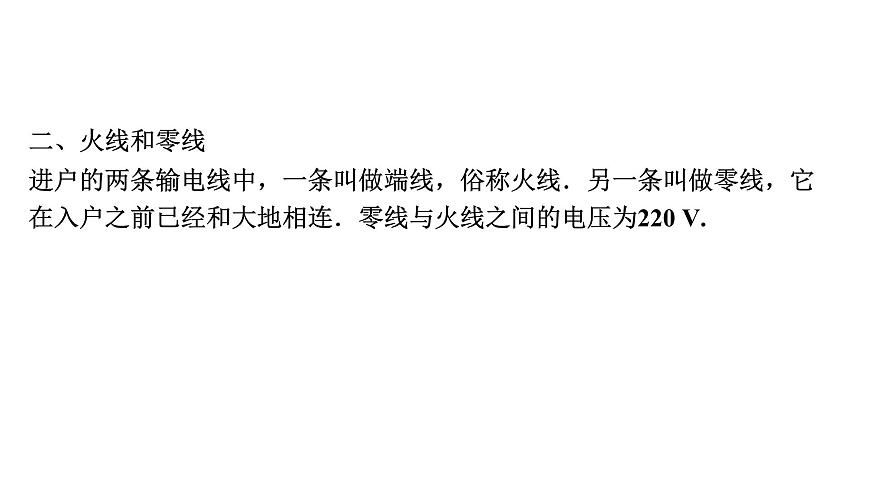

二、火線和零線進戶的兩條輸電線中，一條叫做端線，俗稱火線．另一條叫做零線，它在入戶之前已經和大地相連．零線與火線之間的電壓為220 V.

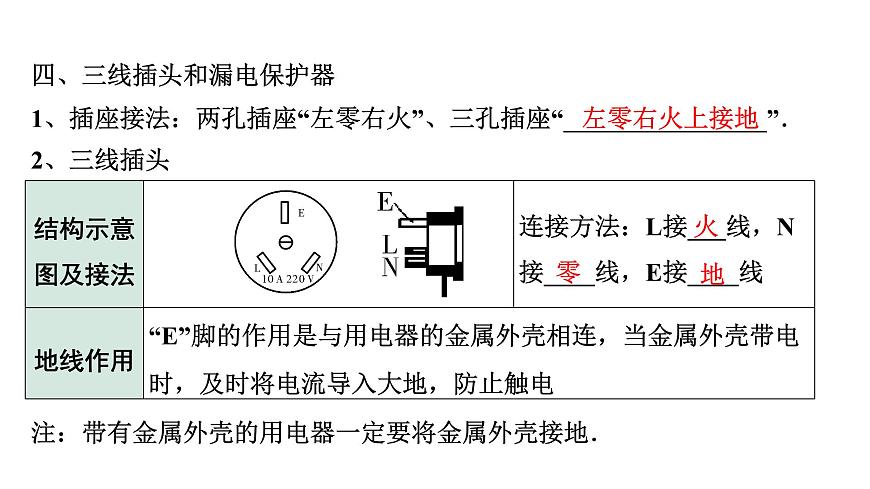

四、三線插頭和漏電保護器1、插座接法：兩孔插座“左零右火”、三孔插座“________________”．
注：帶有金屬外殼的用電器一定要將金屬外殼接地．
3、漏電保護器：裝在控制插座的總開關上，當電流經過人體流入大地時，它會迅速______電源，起保護作用．
五、家庭電路電流過大的原因1、________過大．如：大功率用電器的使用，多個用電器同時使用．2、發生________．如：火線和零線直接連通．
六、安全用電1、觸電事故(1)原因：人體直接或間接與____線接觸．(2)觸電類型：單線觸電(與火線接觸，經人體與大地構成閉合回路)、雙線觸電(同時接觸火線、零線)、高壓電弧觸電、跨步電壓觸電．(3)觸電急救措施：立即切斷電源，或用絕緣棒使帶電體遠離觸電者，必要時應對觸電者進行急救，同時盡快通知醫務人員搶救．
(1)________低壓帶電體、________高壓帶電體；(2)更換燈泡、搬動電器前應_____電源開關；(3)不弄濕用電器、不損壞導線絕緣層；(4)保險裝置、插座、導線、家用電器等達到使用壽命應__________；(5)有金屬外殼的家用電器，外殼一定要________.
3、防雷：高大建筑物頂端都有針狀的金屬物——避雷針，通過很粗的金屬線與大地相連，可以防雷．
判斷下列說法的正誤．(1)家庭電路中控制電燈的開關應與零線相連(　　)(2)家庭電路中電視機、空調之間是并聯的(　　)(3)空氣開關跳閘，一定是家庭電路出現短路導致的(　　)(4)使用試電筆時，手不要接觸筆尾金屬體，以免觸電(　　)(5)維修家電時，要先斷開開關(　　)(6)冰箱使用三腳插頭，是為了防止電流過大引起火災(　　)(7)電線絕緣皮破損只要不影響電器正常工作，則仍可繼續使用(　　)
家庭電路及其連接(呼和浩特2考)
1. (2022呼和浩特4題2分)關于家庭電路，下列說法中正確的是(　　)A. 在家庭電路中，同時工作的用電器越多，總電阻越大B. 家庭電路中總電流過大，保險絲熔斷，一定是由于電路中用電器過多，實際功率過大引起的C. 用電器使用三線插頭，是為了防止漏電而采取的保護措施D. 保險絲一般選用電阻比較小，熔點比較低的合金制作而成
2. (2021通遼6題2分)如圖是某家庭電路的一部分，下列說法正確的是(　 )
A. 電冰箱接入三孔插座后其外殼與零線相連B. 斷開開關S時，用試電筆接觸A點氖管發光，接觸B點氖管不會發光C. 閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路D. 保險絲燒斷后可用銅絲代替
3. (2023通遼7題2分)小玲家的家庭電路簡化后如圖所示，由該電路可知說法正確的是(　　)
A. a線是零線，b線是火線B. 燈泡L與插座Q是串聯關系C. c處斷開，洗衣機插頭插入插座P，洗衣機雖能工作，但有安全隱患D. 臺燈插頭插入插座Q后，空氣開關立刻跳閘，是因為燈絲斷路造成的
4. (2022通遼18題2分)圖甲所示是小明常用的一個插線板．他在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓．根據上述現象，請在圖乙中畫出開關、指示燈和插孔的連接方式，并把接線板與電源線接通．
5. (2021達州)小林同學在家庭電路中安裝一只螺絲口燈泡和一個三孔插座，要求開關只控制燈泡，部分導線已連接，如圖所示，請你只添加三根導線幫小林完成安裝．
6. (2021赤峰4題3分)“注意安全，珍愛生命”是日常生活必須有的意識，下列做法中正確的是(　　)A. 電冰箱外殼應接地B. 雷雨天在室外使用手機打電話C. 家庭電路中，開關連接火線或零線都可以D. 發生觸電事故時，立即用手把觸電的人拉開
7. (2022通遼7題2分)有關家庭電路及安全用電的說法正確的是(　　)A. 漏電保護器和空氣開關作用相同，可以相互替代B. 不同時觸摸到火線和零線也可能觸電C. 電燈開關短路時，可引起空氣開關跳閘D. 使用試電筆時手必須接觸筆尖金屬體
A. 甲圖：站在干燥的木桌上，乙站在地上，則甲、乙都會觸電B. 乙圖：圖中的家庭電路元件的連接順序是正確的C. 丙圖：手握緊試電筆的金屬桿，接觸接火線的插孔，氖管才發光D. 丁圖：當人觸電時，應及時切斷電源或用干木棒挑開電源線
8. (2021呼和浩特4題2分)家庭電路和安全用電知識，是現代公民生活的必備知識，下列有關圖文說法正確的是(　　)
9. (2021眉山)如圖所示是小軍同學家庭電路的一部分．他閉合開關時燈泡正常發光，再將電風扇的插頭插入插座中時，燈泡突然熄滅，檢查時發現保險絲熔斷了．其原因可能是(　　)A. 電風扇斷路B. 燈泡的燈絲斷路C. 電風扇的插頭短路D. 電風扇的電功率很小
10. (2021福建)如圖照明電路中電燈突然熄滅，用試電筆測a、b、c點，試電筆均發亮，測試d點不亮，故障是__________；試電筆發亮?xí)r，火線、試電筆、人體與大地構成_____聯電路．
