人教版八年級上冊第3節 凸透鏡成像的規律背景圖ppt課件

這是一份人教版八年級上冊第3節 凸透鏡成像的規律背景圖ppt課件，文件包含第3節凸透鏡成像的規律pptx、凸透鏡成像swf、凸透鏡成像可定位swf、凸透鏡成像規律mp4、凸透鏡成像規律實驗mp4、凸透鏡成像一swf、凸透鏡成像二swf、探究凸透鏡成像的規律mp4、蠟燭燒短該如何操作mp4等9份課件配套教學資源，其中PPT共40頁， 歡迎下載使用。

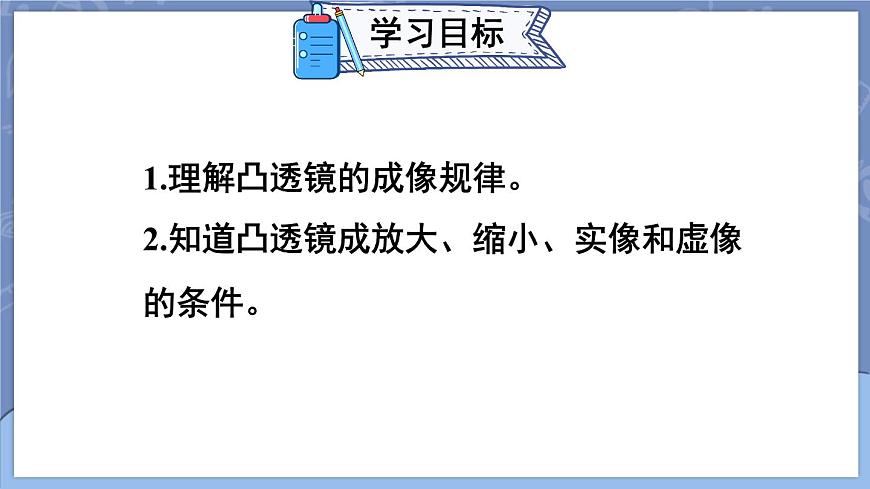

1.理解凸透鏡的成像規律。2.知道凸透鏡成放大、縮小、實像和虛像的條件。

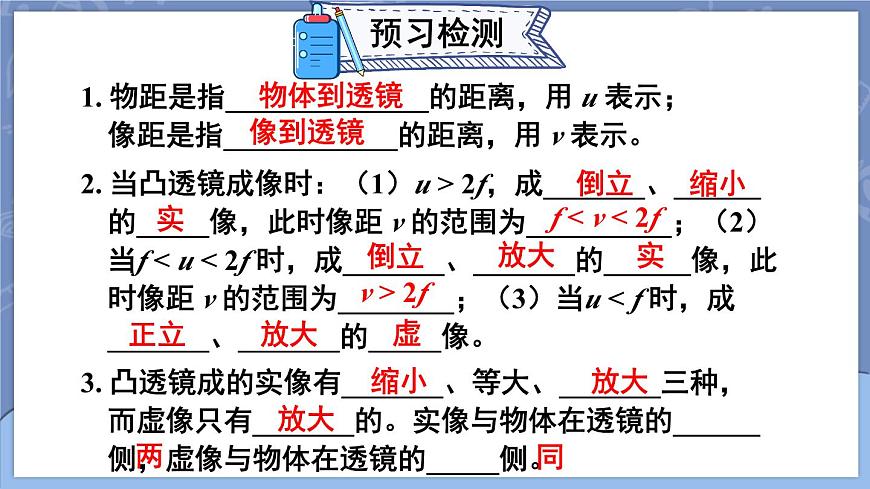

1. 物距是指______________的距離，用 u 表示；像距是指____________的距離，用 v 表示。
2. 當凸透鏡成像時：（1）u > 2f，成_______、______的_____像，此時像距 v 的范圍為__________；（2）當f < u < 2f 時，成_______、_______的______像，此時像距 v 的范圍為________；（3）當u < f 時，成_______、_______的_____像。
3. 凸透鏡成的實像有_______、等大、_______三種，而虛像只有_______的。實像與物體在透鏡的______側，虛像與物體在透鏡的_____側。

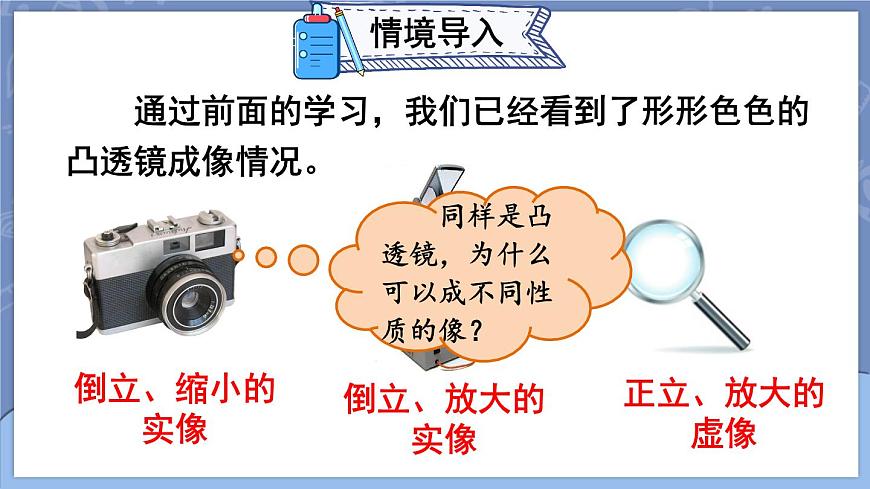

通過前面的學習，我們已經看到了形形色色的凸透鏡成像情況。
同樣是凸透鏡，為什么可以成不同性質的像？

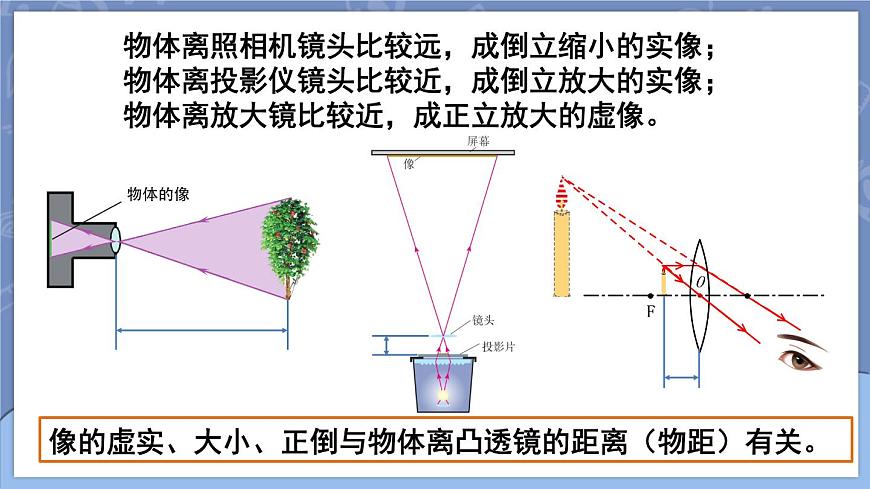

物體離照相機鏡頭比較遠，成倒立縮小的實像；物體離投影儀鏡頭比較近，成倒立放大的實像；物體離放大鏡比較近，成正立放大的虛像。
像的虛實、大小、正倒與物體離凸透鏡的距離（物距）有關。

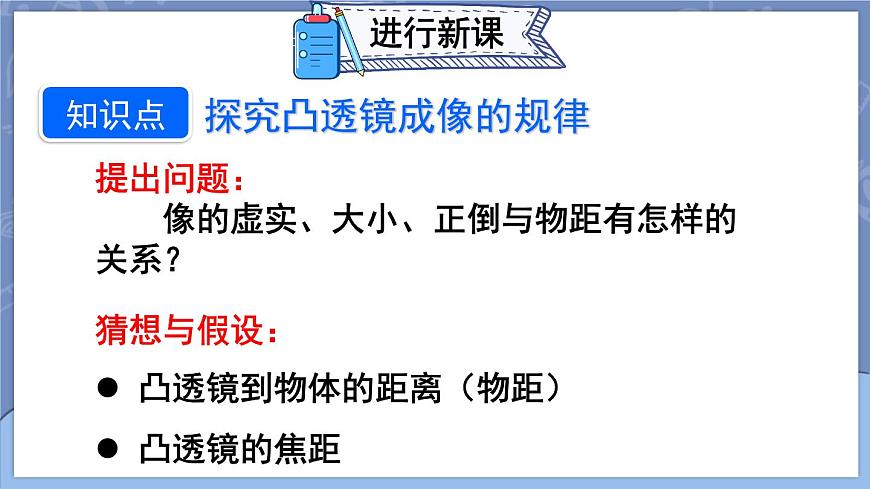

提出問題：像的虛實、大小、正倒與物距有怎樣的關系？
猜想與假設：凸透鏡到物體的距離（物距）凸透鏡的焦距

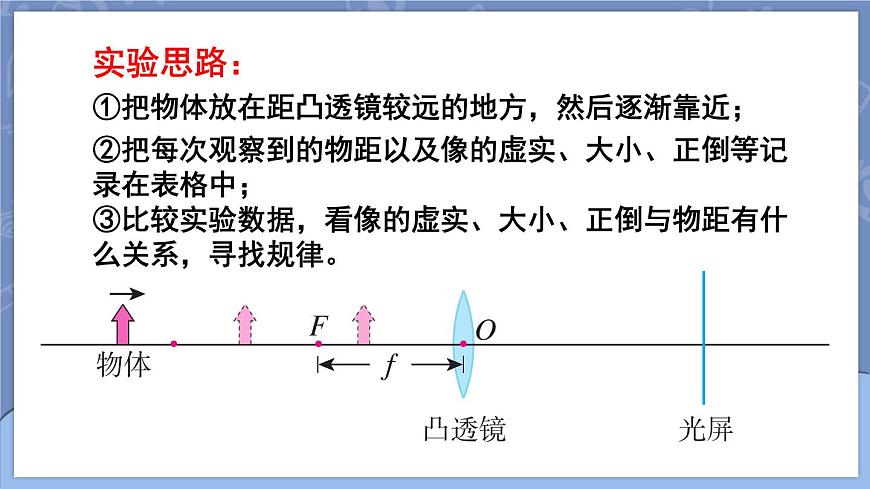

①把物體放在距凸透鏡較遠的地方，然后逐漸靠近；
②把每次觀察到的物距以及像的虛實、大小、正倒等記錄在表格中；
③比較實驗數據，看像的虛實、大小、正倒與物距有什么關系，尋找規律。

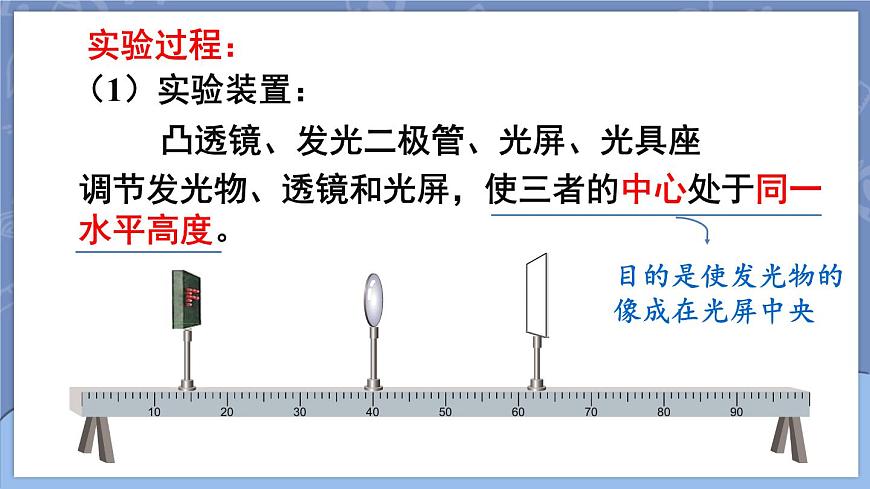

　　凸透鏡、發光二極管、光屏、光具座
調節發光物、透鏡和光屏，使三者的中心處于同一水平高度。
目的是使發光物的像成在光屏中央
①組裝實驗裝置，將發光物中心、凸透鏡中心和光屏中心調整到同一高度。②將凸透鏡固定在光具座中間某刻度處，把發光物放在較遠處，使物距u＞2f，移動光屏，使發光物在光屏上成清晰的實像。觀察實像的大小和正倒。記錄物距u和像距v。③把發光物向凸透鏡移近，改變物距u，仍使u＞2f，仿照步驟 ② 再做2次實驗，分別觀察實像的大小和正倒。記錄物距u和像距v。
④把發光物向凸透鏡移近，改變物距u，使 f＜u＜2f，調整光屏到凸透鏡的距離，使發光物在光屏上成清晰的實像。觀察實像的大小和正倒。記錄物距u和像距v。⑤把發光物向凸透鏡移近，改變物距u，仍使f＜u＜2f，仿照步驟④ 再做2次試驗，分別觀察實像的大小和正倒。記錄物距u和像距v。⑥繼續把發光物向凸透鏡移近，改變物距u，使u＜f，在光屏上不能得到發光物的像，此時成虛像，應從光屏一側向透鏡里觀察發光物的像，觀察虛像的大小和正倒。記錄物距u和像距v。
把實驗得到的數據和觀察的結果填入下表：
凸透鏡的焦距f =10cm
分析上表中的記錄，找出凸透鏡成像的規律。
1. 像的虛實：凸透鏡在什么條件下成實像？在什么條件下成虛像？
2. 像的大?。和雇哥R在什么條件下成縮小的實像？在什么條件下成放大的實像？有沒有縮小的虛像？
3. 像的正倒：凸透鏡在什么條件下成正立的像？在什么條件下成倒立的像？
作圖法驗證凸透鏡成像規律
當u>2f 時，成倒立、縮小的實像，f
