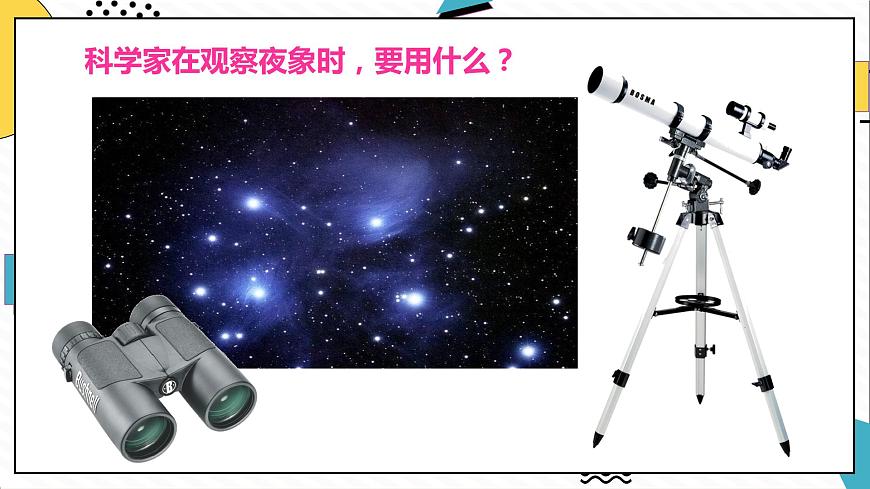

科學家在觀察夜象時，要用什么？

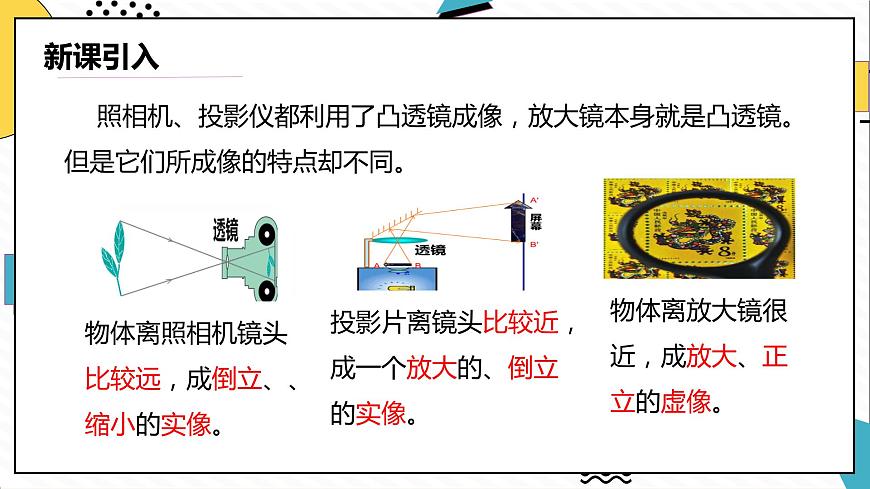

照相機、投影儀都利用了凸透鏡成像，放大鏡本身就是凸透鏡。但是它們所成像的特點卻不同。
一、實驗、探究凸透鏡成像規律
提出問題：凸透鏡所成像的虛實、大小、正倒跟什么因素有關系？
1.可能與物體到透鏡的距離有關.
由于凸透鏡對光的偏折程度跟透鏡的焦距 f 有關系，所以研究物距u的變化時，焦距可能是個應該注意的參照距離。
從照相機、投影儀和放大鏡的成像特點看，凸透鏡的成像可能與物體到透鏡的距離有關。

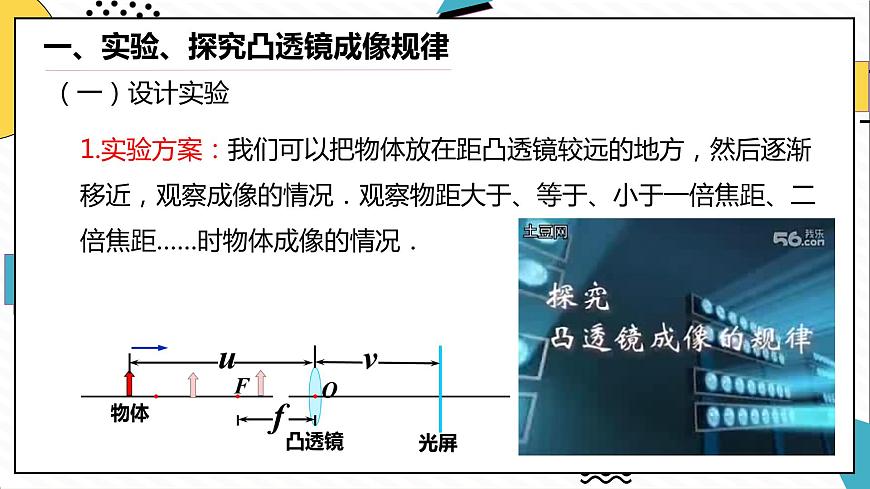

1.實驗方案：我們可以把物體放在距凸透鏡較遠的地方，然后逐漸移近，觀察成像的情況．觀察物距大于、等于、小于一倍焦距、二倍焦距……時物體成像的情況．

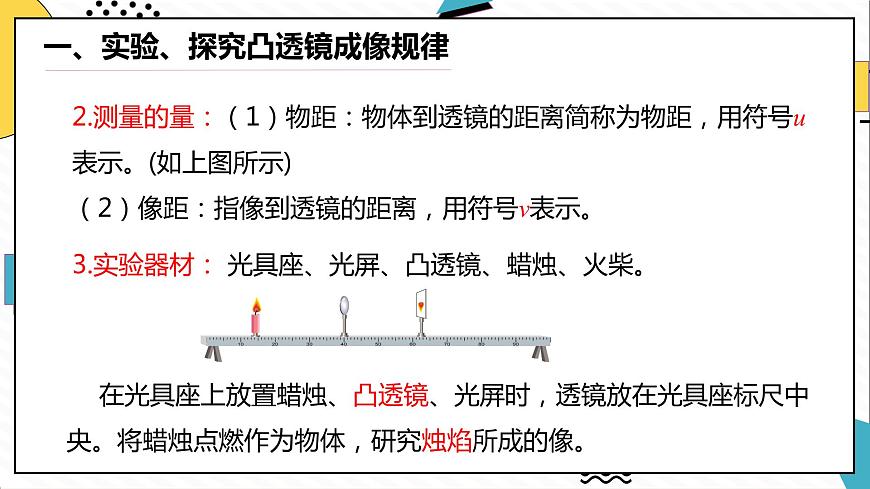

2.測量的量：（1）物距：物體到透鏡的距離簡稱為物距，用符號u表示。(如上圖所示)（2）像距：指像到透鏡的距離，用符號v表示。
3.實驗器材： 光具座、光屏、凸透鏡、蠟燭、火柴。
在光具座上放置蠟燭、凸透鏡、光屏時，透鏡放在光具座標尺中央。將蠟燭點燃作為物體，研究燭焰所成的像。
（二）進行實驗與收集證據

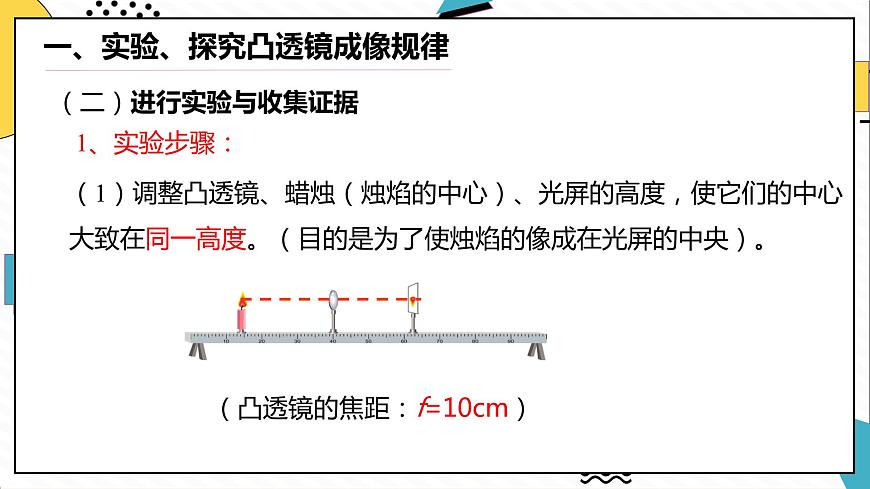

（1）調整凸透鏡、蠟燭（燭焰的中心）、光屏的高度，使它們的中心大致在同一高度。（目的是為了使燭焰的像成在光屏的中央）。
（凸透鏡的焦距：f=10cm）
（2）將凸透鏡固定在光具座中間某刻度處，把蠟燭放在較遠處，使物距u＞2f，移動光屏，直到光屏上出現清晰的燭焰的像，觀察并記錄像的大小和正倒。同時測出此時的物距u和像距v。
（3）把蠟燭向透鏡移近，使蠟燭到凸透鏡的距離等于二倍焦距，移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察像的正倒和大小測出物距u和像距v，并將數據記錄在表格中；
（4）把蠟燭繼續向透鏡移近，使蠟燭到凸透鏡的距離在一倍焦距和二倍焦距之間，移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察像的正倒和大小，測出物距u和像距v ,并將數據記錄在表格中；
（5）用不透明的紙板將凸透鏡的上半部分遮住，觀察光屏上所成的像是否 “完整” ，像的亮度有什么變化？
（7）把蠟燭繼續向透鏡移近，使蠟燭到凸透鏡的距離在一倍焦距以內，移動光屏，光屏上不成像，眼睛過透鏡，能看到虛像，記錄像的正倒和大小.測出物距u，并將數據記錄在表格中。
（6）把蠟燭繼續向透鏡移近，使蠟燭到凸透鏡的距離為一倍焦距(在焦點處) ,移動光屏，光屏上不成像;眼睛過透鏡看不到虛像；
凸透鏡的焦距： f=10 cm
分析上表的記錄，找出凸透鏡成像的規律
1．像的虛實：凸透鏡在什么條件下成實像？在什么條件下成虛像？
當物體放在一倍焦距外時，凸透鏡成實像，當物體放在一倍焦距內時，凸透鏡成虛像；即一倍焦距分虛實。
2．像的大?。和雇哥R在什么條件下成縮小的實像？在什么條件下成放大的實像？有沒有縮小的虛像？
當物體在二倍焦距外時，凸透鏡成的像是縮小的實像。當物體在二倍焦距內一倍焦距外體時，凸透鏡成的像是放大的實像。凸透鏡沒有縮小的虛像。二倍焦距分大小。
3．像的正倒：凸透鏡在什么條件下成正立的像？在什么條件下成倒立的像？
凸透鏡所成的實像必異側倒立，虛像必同側正立。
4．像的放大與縮小的條件：凸透鏡成放大實像時，物距跟像距相比，哪個比較大？成縮小實像時，物距跟像距相比，哪個比較大？凸透鏡所成的像有沒有正立的實像？有沒有倒立的虛像？
凸透鏡成放大實像時，物距小于像距；成縮小實像時，物距大于像距。凸透鏡所成的像沒有正立的實像，沒有倒立的虛像。
一倍焦距分虛實，二倍焦距分大小，二倍焦距物像等。實像總是異側倒。物近像遠像變大，物遠像近像變小。虛像總是同側正。物遠像遠像變大，物近像近像變小。像的大小像距定，像兒跟著物體跑，物距像距和在變。
1.在做實驗時, 某同學無論怎樣移動光屏, 都無法在光屏上觀察到燭焰的像。發生這一現象可能原因有哪些？
可能原因有：①燭焰、凸透鏡、光屏的中心不在同一高度上。②蠟燭的位置在透鏡的一倍焦距以內；③蠟燭的位置在透鏡的焦點上；
2.用卡片把透鏡遮住一部分，光屏上得到燭焰的像性質不變，像是 否完整？但像的亮度有什么變化？
光屏上的像還是完整的。但亮度會變暗些。
3.用卡片把燭焰遮住一部分，光屏上還能得到完整像嗎？
燭焰的像是不再是完整的。
像將會向上移動。調節方法：①將光屏向上移動；②將蠟燭向上移動；③將透鏡和光屏向下調節.
1．照相機是根據什么原理工作的？
　　照相機是根據物體距凸透鏡大于2倍焦距的原理制成的。
2．幻燈機是根據什么原理工作的？
幻燈機是根據物體距凸透鏡大于焦距小于2倍焦距的原理制成的。
本堂重點：理解凸透鏡的成像規律.
本堂難點：知道凸透鏡成放大、縮小、實像和虛像的條件.
【典例1】（2020 黃石市）實驗：某實驗小組做“探究凸透鏡成像規律”的實驗。(1)為使凸透鏡所成的像便于觀察，該實驗的環境光線應該較___（選填“暗”“亮”）為好；(2)調節好蠟燭、凸透鏡、光屏位置，如圖所示，在光屏上看到燭焰清晰的像，______（選填“照相機”“投影儀”或“放大鏡”）與此時成像原理相同；(3)把蠟燭稍稍豎直上移,光屏上燭焰像會豎直______（選填“上”“下”）移;
【典例2】（2020 河北?。┰谔骄客雇哥R成像的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰的像。下列說法正確的是（　?。〢．凸透鏡的焦距是20cmB．將蠟燭和光屏都向右移動，光屏上成清晰的像，該規律應用在照相機上C．在貼近凸透鏡的左側放置一眼鏡片，只向左移動光屏，可在光屏上成清晰縮小的像，該鏡片對光起發散作用D．用f＝15cm的凸透鏡替換圖中透鏡，只向右移動光屏，可在光屏上成清晰的像
1.在做觀察“凸透鏡成像”的實驗時，把物體放在距離凸透鏡45cm處，在光屏上得到一個倒立、放大的像，則該凸透鏡的焦距可能是 A.20cm B.30cm C.60cm D.80㎝
2. 一凸透鏡的焦距為f ,當物體從離凸透鏡1.5f 處移到3f 處的過程中,像的大小和像距變化情況是 A.像變小,像距變小 B.像變小,像距變大 C.像變大,像距變小 D.像變小,像距變大
3.一凸透鏡的焦距為f ,當物體從離凸透鏡8 f 處向2 f 處移動的過程中，其所成的像始終是 、 像，但像距將逐漸變 、像的大小將逐漸變 。
答案：倒立、實、大、大
（1）小明將蠟燭移至光具座上10cm刻線處，移動光屏，直到燭焰在光屏上成清晰的像，則該像是（填“放大”“等大” 或“縮小”）的實像。
4.小明同學探究“凸透鏡成像規律”的實驗裝置如下圖所示，其中焦距為15cm的凸透鏡固定在光具座上50cm刻線處，光屏和蠟燭分別位于凸透鏡兩側。
（4）在步驟（1）（2）中，小明將蠟燭從光具座上10cm向30cm處移動時，若要讓燭焰在光屏上能再次成清晰的像，光屏應____ （填“遠離”或“靠近”）透鏡，此時所成像的大小將___ _ （填“變大”“變小”或“不變”）。
（2）小明將蠟燭移至光具座上30cm刻線處，移動光屏，直到燭焰 在光屏上成清晰的像，則該像是___ _ （填“倒立”或 “正立”）的實像。
（3）小明再將蠟燭移至光具座上40cm處，他從透鏡的右側通過 透鏡可以看到燭焰____ （填“倒立”或“正立”）的像。
答案（1）縮小 （2）倒立 （3）正立 （4）遠離、變大
