物理人教版第五章 透鏡及其應用第3節 凸透鏡成像的規律說課課件ppt

這是一份物理人教版第五章 透鏡及其應用第3節 凸透鏡成像的規律說課課件ppt，共28頁。PPT課件主要包含了二倍焦距上，投影儀成像規律，一倍焦距上，放大鏡成像規律，凸透鏡成像規律，課堂練習，凸透鏡成像的規律，試一試，傳統的作圖法等內容，歡迎下載使用。

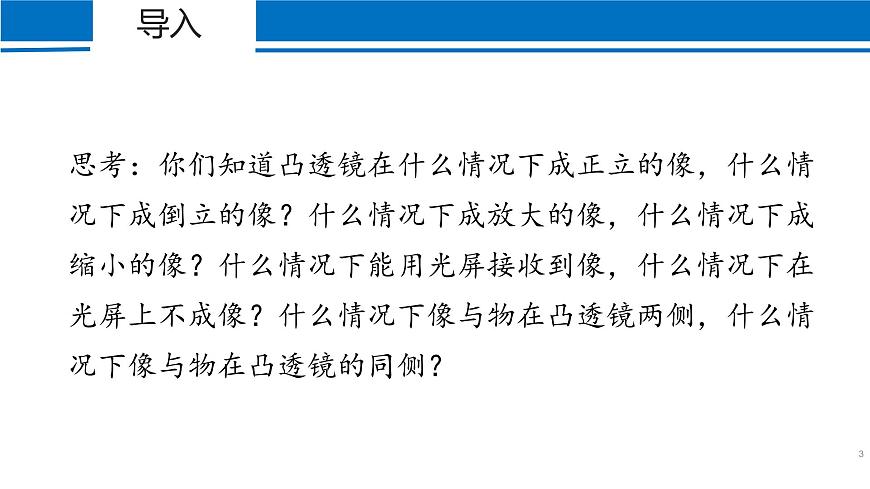

思考：你們知道凸透鏡在什么情況下成正立的像，什么情況下成倒立的像？什么情況下成放大的像，什么情況下成縮小的像？什么情況下能用光屏接收到像，什么情況下在光屏上不成像？什么情況下像與物在凸透鏡兩側，什么情況下像與物在凸透鏡的同側？
凸透鏡成像的規律的準確理解
實像與物體在凸透鏡的兩側（異側），虛像 與物體在凸透鏡的同側。

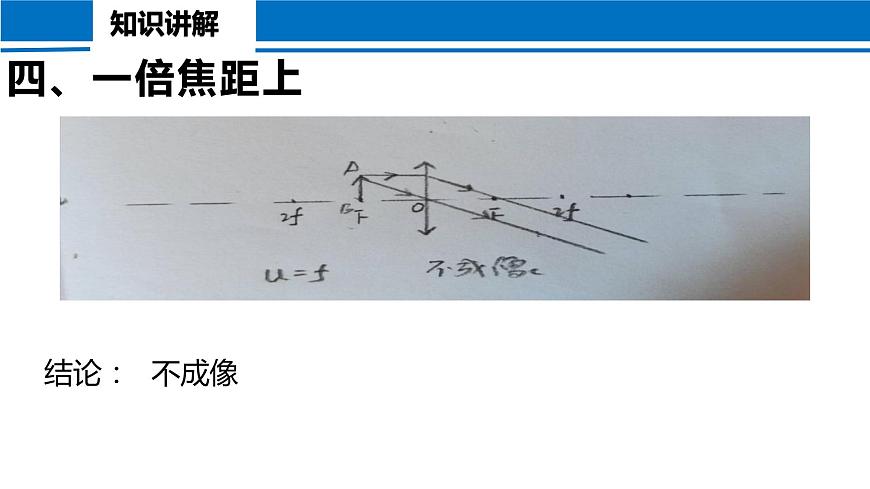

一倍焦距是成像虛實的分界點，
二倍焦距是成像大小的分界點；
實像都是倒立的，虛像都是正立的，
（成實像）物近像遠像變大， 物遠像近像變小．（成虛像）物近像近像變小，物遠像遠像變大．
（1）題目中的圖中已經給出了物和像時，通過觀察題圖直接判斷。 （2）根據物距與焦距的關系判斷。 （3）根據物距與像距的關系判斷： ①物距大于像距時，成倒立、縮小的實像。 ②物距等于像距時，成倒立、等大的實像。 ③物距小于像距時，成倒立、放大的實像。

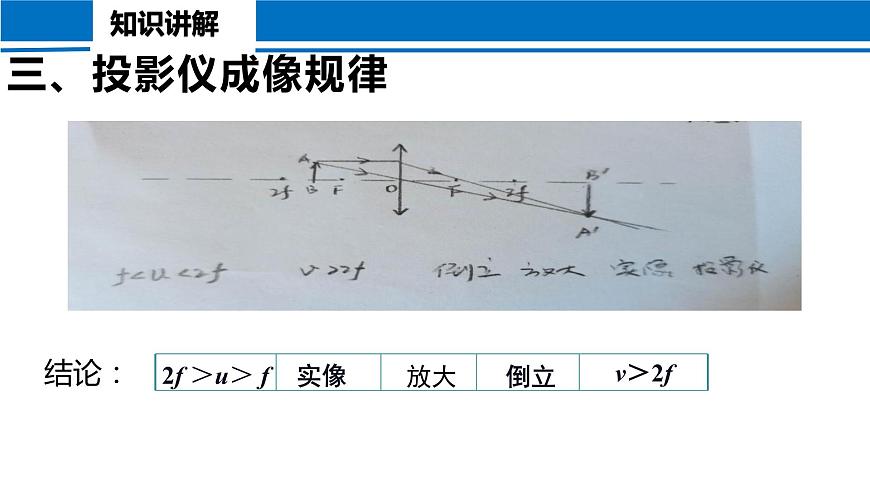

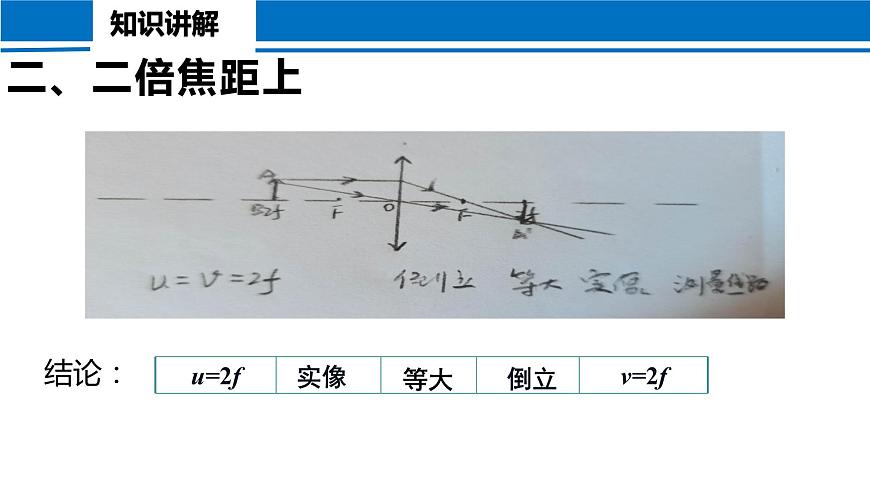

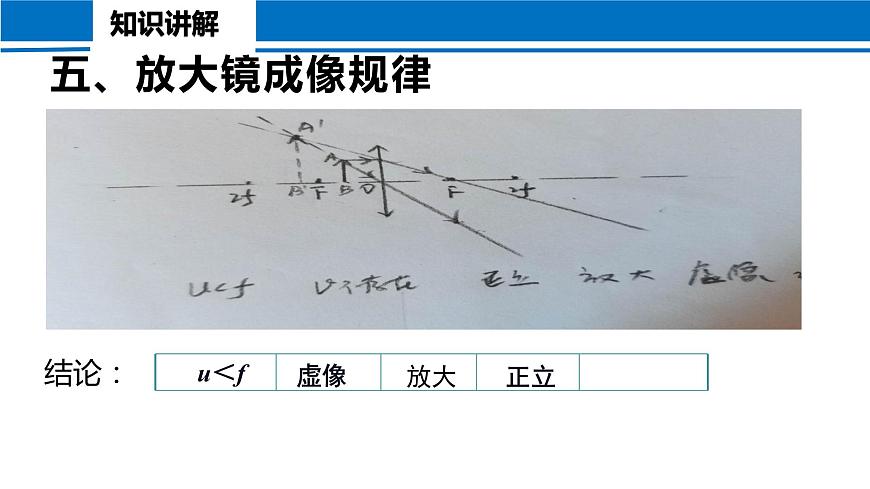

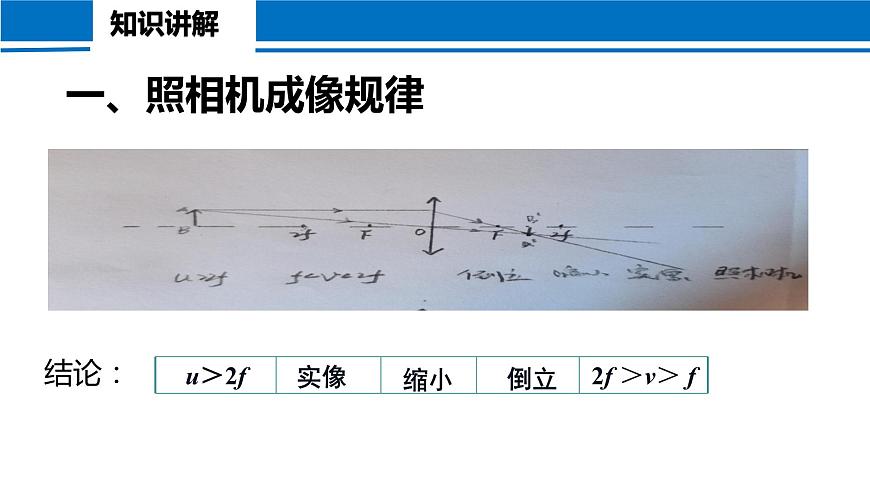

凸透鏡成像的5種光路圖：
1、如果凸透鏡焦距為10cm，當透鏡到蠟燭的距離為15cm時，移動光屏在光屏上得到倒立的 的實像。
2、在“探究凸透鏡成像的規律”時，當燭焰離透鏡13cm時成放大的實像，當燭焰離透鏡8cm時成放大的虛像，則這個透鏡的焦距可能是（ ） A.4cm B.6cm C.7cm D.12cm
3、小方同學做“探究凸透鏡成像規律”實驗，當蠟燭、凸透鏡、光屏的位置如圖所示時，光屏上得到了清晰的像。則( ）A、得到的像是正立縮小的實像；B、得到的像是倒立放大的實像；C、得到的像是倒立縮小的實像；D、得到的像是倒立放大的虛像。
4.某照相機鏡頭焦距為 f=10cm，小剛用它來給自己的小制作照相，當照相機正對作品從 50cm處向 12cm處移動的過程中（ ）A．像距變小，像先變小后變大；B．像距變小，像變大；C．像距變大，像先變小后變大；D．像距變大，像變大。
第2課時 對凸透鏡成像規律的應用
復習凸透鏡成像基本規律
根據上邊的表格，你能記住凸透鏡成像規律嗎？
記住的同學，如果改變順序還能說出規律嗎？
死記硬背很難記住，怎樣記呢？
當u=f時，不成像，沒有規律
當u
