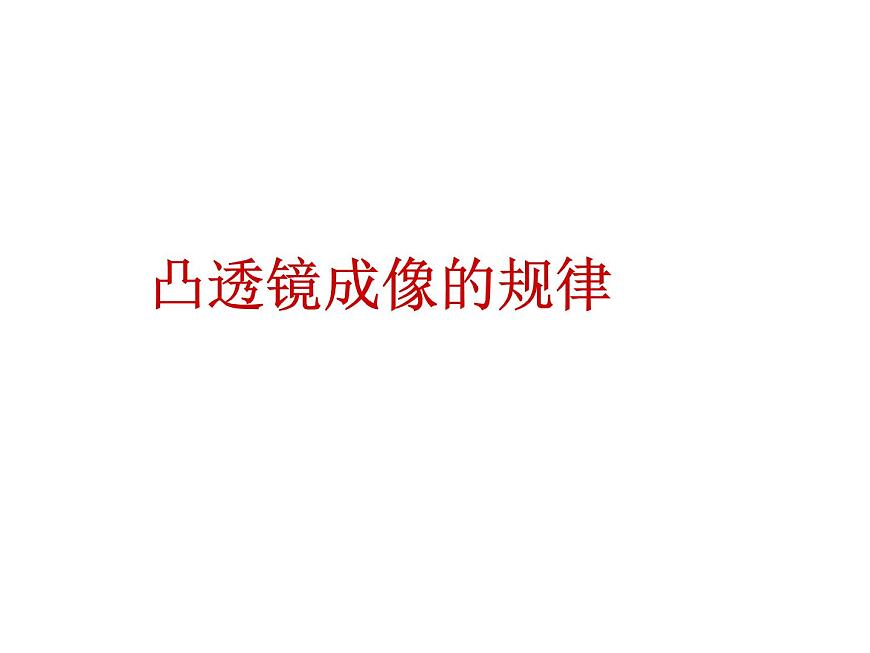

人教版八年級上冊第3節 凸透鏡成像的規律圖文ppt課件

這是一份人教版八年級上冊第3節 凸透鏡成像的規律圖文ppt課件，共17頁。PPT課件主要包含了生活中的透鏡，像距v，fv2f，fuf，透鏡成像規律，幻燈機投影儀等內容，歡迎下載使用。

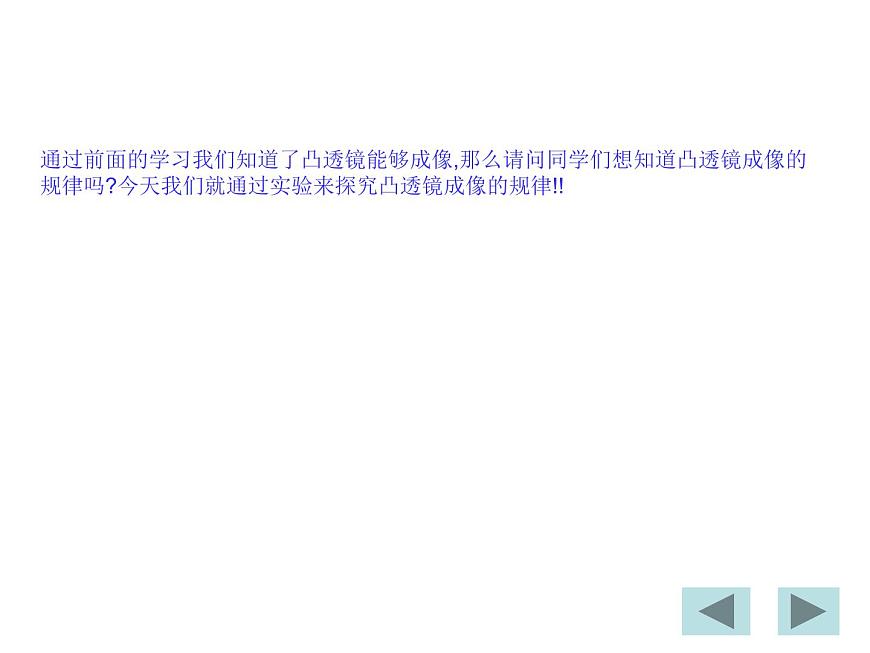

通過前面的學習我們知道了凸透鏡能夠成像,那么請問同學們想知道凸透鏡成像的規律嗎?今天我們就通過實驗來探究凸透鏡成像的規律!!

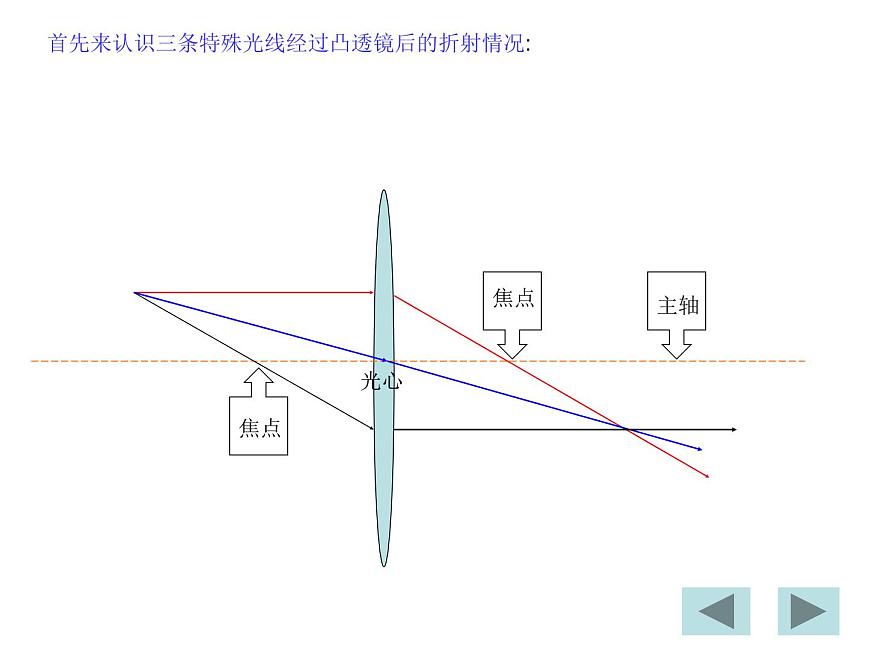

首先來認識三條特殊光線經過凸透鏡后的折射情況:

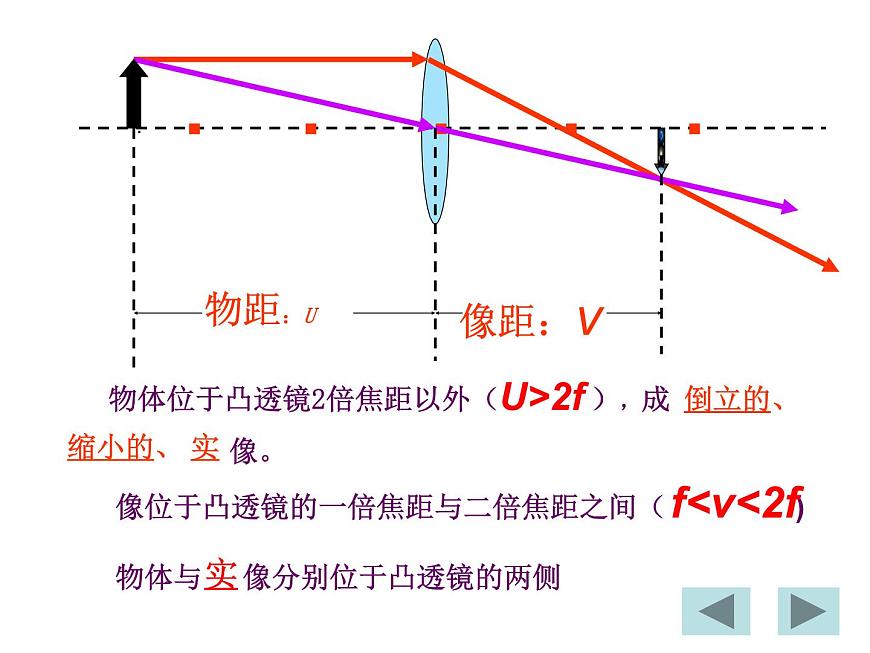

物體位于凸透鏡2倍焦距以外（ ），成 像。
像位于凸透鏡的一倍焦距與二倍焦距之間（ )
物體與 像分別位于凸透鏡的兩側

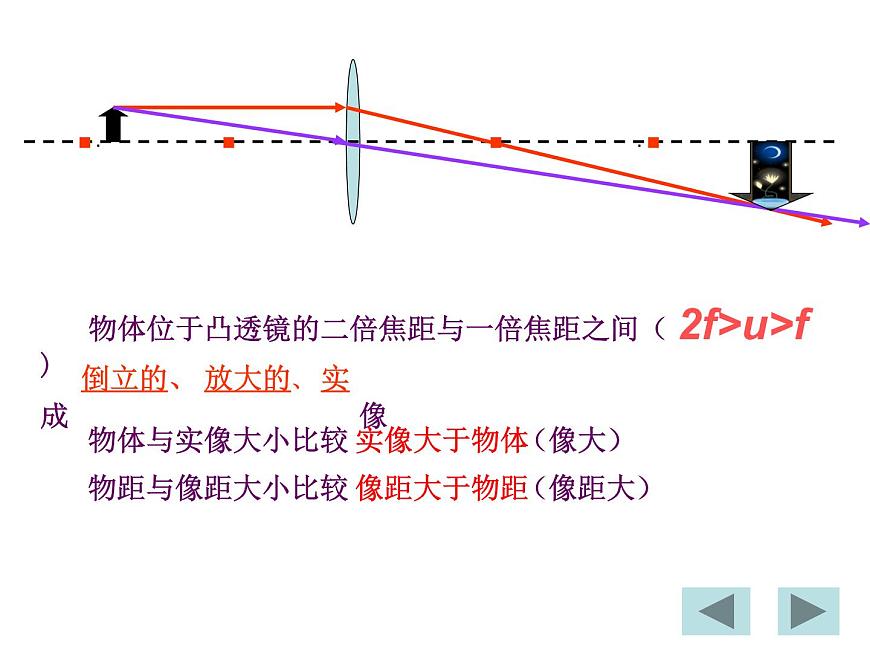

物體位于凸透鏡的二倍焦距與一倍焦距之間（ )成 像

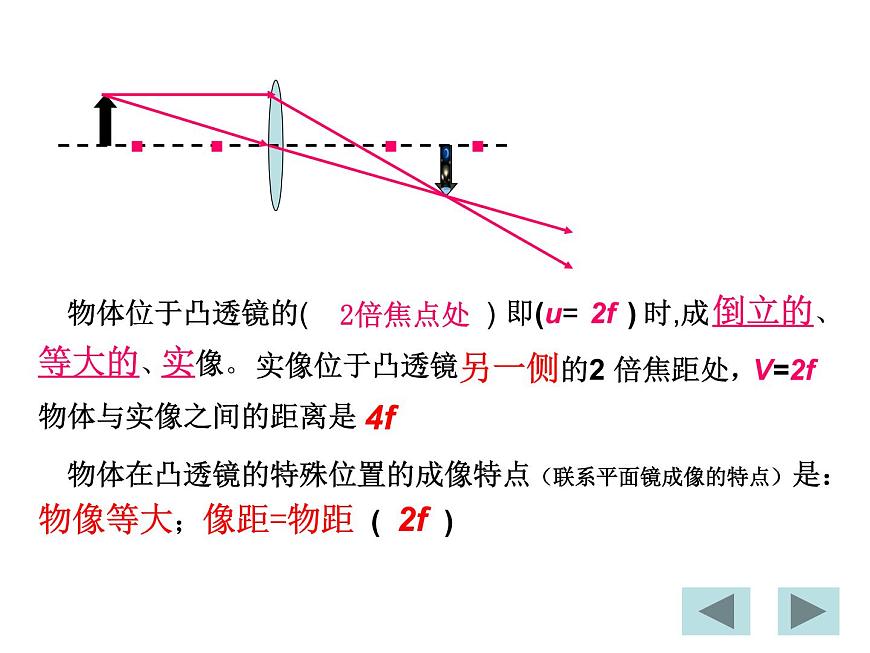

物體位于凸透鏡的( )
即(u= )
另一側的2 倍焦距處，
物體與實像之間的距離是
物體在凸透鏡的特殊位置的成像特點（聯系平面鏡成像的特點）是：
物像等大；像距=物距 ( 2f )

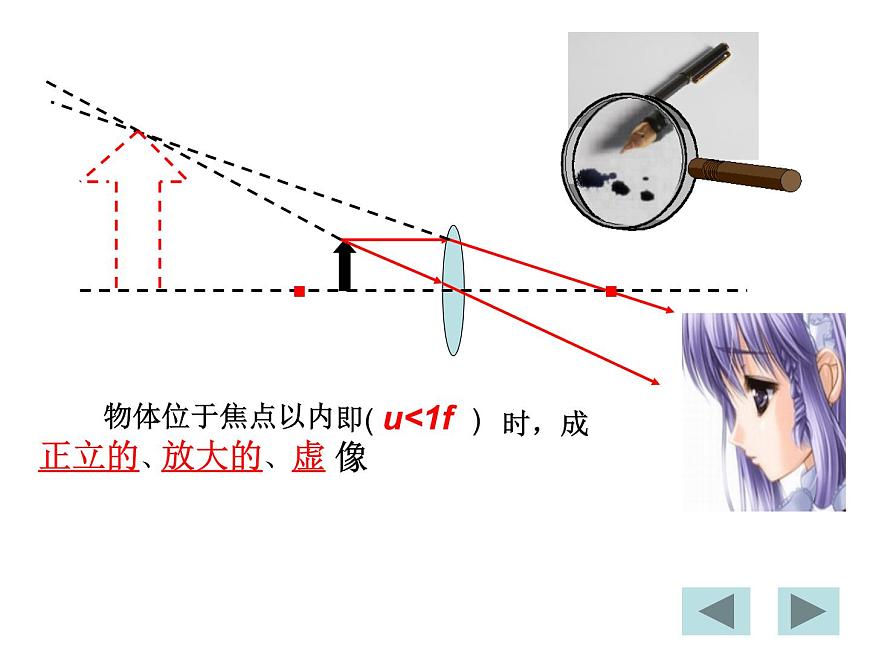

物體位于凸透鏡的焦點上時( ),
同側、正立、縮小、虛像。
在凸透鏡成像中，物體移動時，實像和虛像的轉折點在哪里？放大和縮小實像的轉換點在哪里？（請學生回答）
記憶口訣：(一倍焦距分虛實；二倍焦距分大小。）
當物距增大時,像距在減小
當物距減小時,像距在增加
當物距減小時,像距減小
在研究凸透鏡成像的實驗中，應在 座上由左向右依次放置 、 、 。為了確保燭焰的像成在光屏的中央，要調整 、 的高度，使它們的中心與燭焰大致在同一高度上。
1.某同學做”凸透鏡成像”實驗時,把光屏移到離凸透鏡16CM處,使在光屏上出現燭焰的倒立.放大.清晰的像,則該同學使用的凸透鏡的焦距可能是( )A.6CM B.8CM .C12CM D.18CM
