初中物理人教版八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律習題ppt課件

這是一份初中物理人教版八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律習題ppt課件，共39頁。PPT課件主要包含了答案呈現，目標一，目標二，答案投影儀，凸透鏡，照相機，答案D，答案放大投影儀，答案靠近變小，答案較暗上等內容，歡迎下載使用。

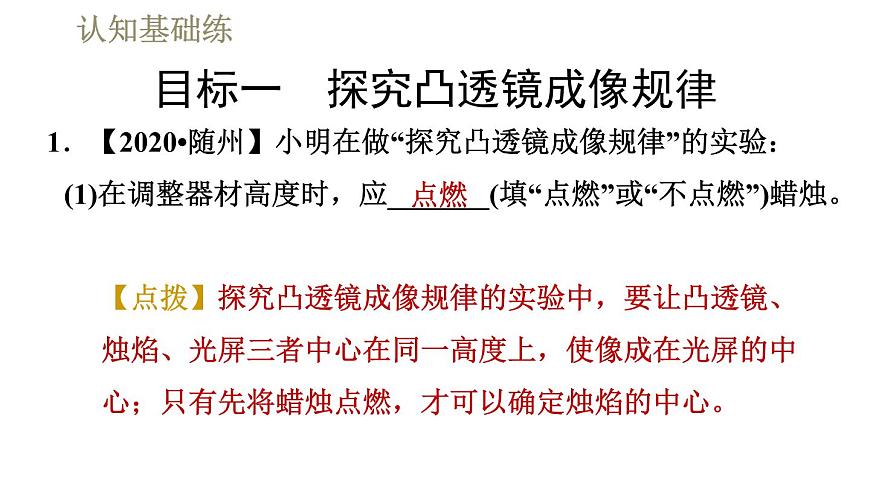

1．【2020?隨州】小明在做“探究凸透鏡成像規律”的實驗：(1)在調整器材高度時，應_______(填“點燃”或“不點燃”)蠟燭。

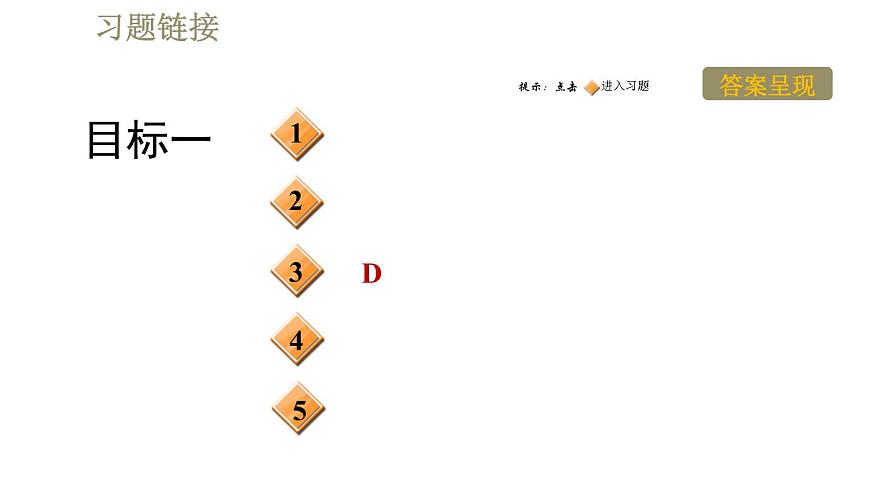

目標一　探究凸透鏡成像規律
【點撥】探究凸透鏡成像規律的實驗中，要讓凸透鏡、燭焰、光屏三者中心在同一高度上，使像成在光屏的中心；只有先將蠟燭點燃，才可以確定燭焰的中心。

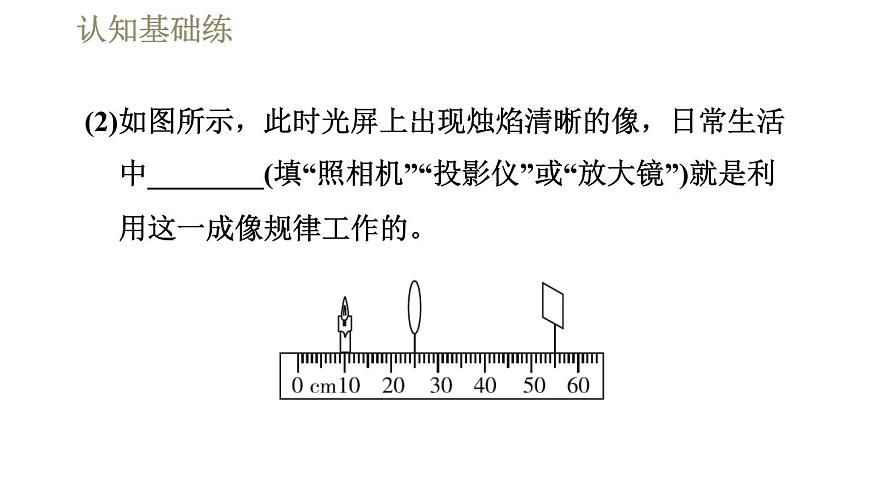

(2)如圖所示，此時光屏上出現燭焰清晰的像，日常生活中________(填“照相機”“投影儀”或“放大鏡”)就是利用這一成像規律工作的。

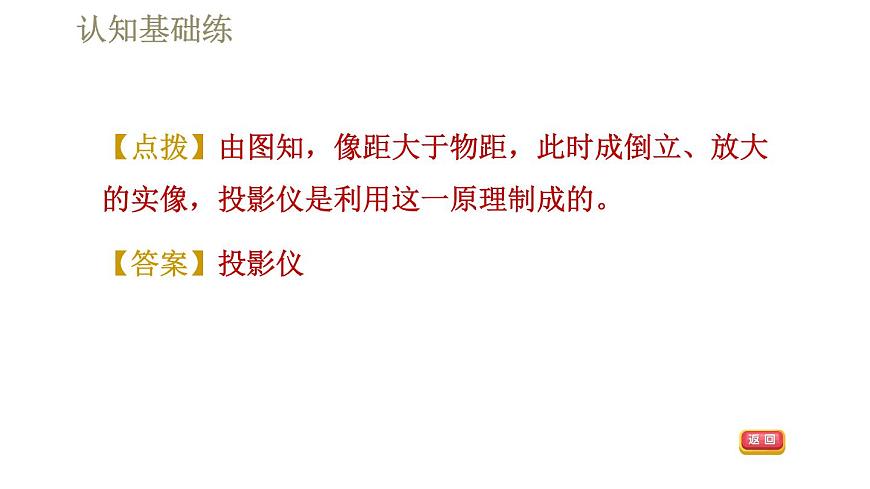

【點撥】由圖知，像距大于物距，此時成倒立、放大的實像，投影儀是利用這一原理制成的。

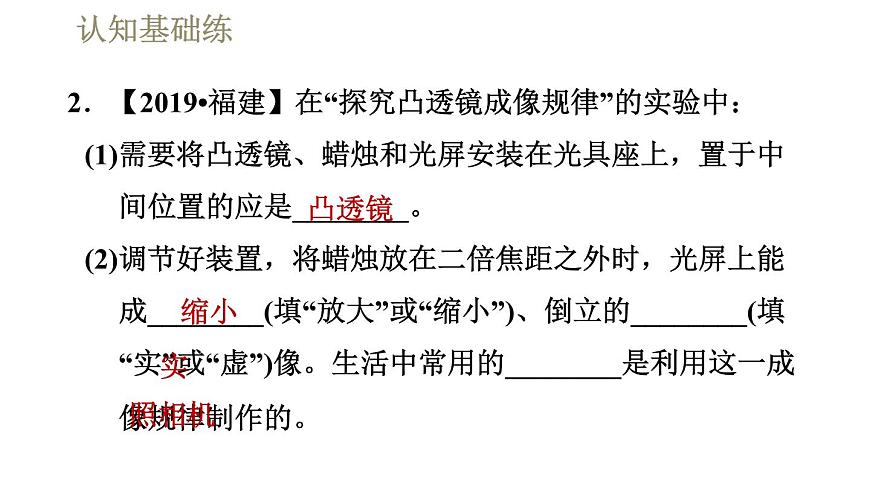

2．【2019?福建】在“探究凸透鏡成像規律”的實驗中：(1)需要將凸透鏡、蠟燭和光屏安裝在光具座上，置于中間位置的應是________。(2)調節好裝置，將蠟燭放在二倍焦距之外時，光屏上能成________(填“放大”或“縮小”)、倒立的________(填“實”或“虛”)像。生活中常用的________是利用這一成像規律制作的。

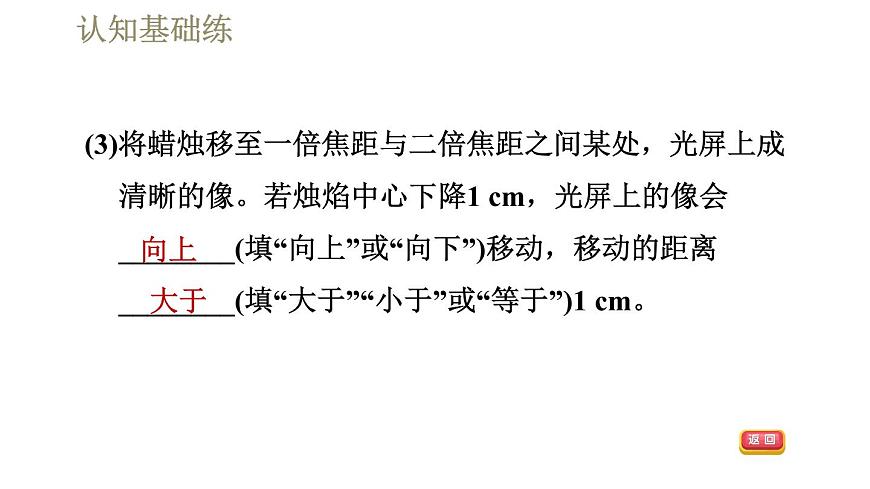

(3)將蠟燭移至一倍焦距與二倍焦距之間某處，光屏上成清晰的像。若燭焰中心下降1 cm，光屏上的像會________(填“向上”或“向下”)移動，移動的距離________(填“大于”“小于”或“等于”)1 cm。
3．【中考?宜昌】小明同學在做凸透鏡成像規律的實驗中，光屏上得到燭焰清晰的像，同組的小華不小心用手指尖觸摸到凸透鏡，這時光屏上(　　)A．出現手指的實像B．出現手指的影子C．燭焰的像變得不完整D．燭焰的像完整，但變暗
【點撥】不小心用手指尖觸摸到凸透鏡，由于凸透鏡的其他部分仍能會聚光線而成像，所以光屏上呈現的仍然是燭焰完整的像，只是此時的像比手指尖未觸摸時的像要暗一些。手指在鏡頭一倍焦距以內，不成實像，故光屏上不會出現手指的像。
4．【2020?牡丹江】在“探究凸透鏡成像的規律”實驗中，所用凸透鏡的焦距是10 cm：(1)將點燃的蠟燭、凸透鏡放在如圖所示的位置，移動光屏，在光屏上得到了清晰的倒立、__________(填“放大”或“縮小”)的實像；__________(填光學儀器名稱)就是利用這一成像規律工作的。
【點撥】由題知，蠟燭在凸透鏡的一倍焦距和二倍焦距之間，此時成倒立、放大的實像，應用于投影儀。
(2)保持凸透鏡位置不變，若將蠟燭遠離透鏡，仍要在光屏上得到清晰的像，光屏應向________(填“靠近”或“遠離”)透鏡的方向移動，此時的像與原來的像相比________(填“變大”或“變小”)。
【點撥】若將蠟燭遠離透鏡，根據“凸透鏡成實像時物近像遠像變大”的規律可知，仍要在光屏上得到清晰的像，光屏應向靠近透鏡的方向移動，此時成的像與原來相比變小。
5．【2021?南京模擬】用焦距為10 cm的凸透鏡做“探究凸透鏡成像規律”的實驗，如圖所示。(凸透鏡的位置固定不動)
(1)為了便于觀察實驗現象，實驗環境應該________(填“較亮”或“較暗”)一些，此實驗過程中蠟燭燃燒后逐漸變短，則光屏上燭焰的像將逐漸向________移動。
【點撥】實驗環境暗，燭焰的像看起來更加清晰；蠟燭越燒越短，由過光心的光線傳播方向不變的規律知，光屏上燭焰的像會向上移動。
(2)記錄實驗數據如下表，請將所缺的實驗數據和像的性質補充完整。
請根據實驗序號4的成像規律，寫出在生活中的一個應用③____________。
【點撥】①當物體在二倍焦距之外時，成倒立、縮小的實像；②當物距為30 cm時，像距為15 cm；當物距為15 cm時，由光路可逆的規律知，此時的像距為30 cm；③當物體在一倍焦距以內時，成正立、放大的虛像，其應用是放大鏡。
【答案】倒立、縮小的實像；30；放大鏡
(3)第5次與第4次實驗中觀察到的虛像相比(　　)A．第5次虛像大B．第5次虛像小C．兩次虛像大小相同D．兩次虛像大小無法比較
【點撥】凸透鏡成像時，物體越靠近焦距，像越大，像越遠。第4次實驗中，物體離焦距的距離為10 cm－6 cm＝4 cm；第5次實驗中，物體離焦距的距離為10 cm－2 cm＝8 cm，故第4次實驗中所成的虛像更大。
1．【2020?安徽】如圖a是放置在水平桌面上的刻度尺的一部分，圖b甲、乙、丙、丁是通過凸透鏡所看到的刻度尺的像。若凸透鏡先貼著刻度尺然后逐漸遠離，則看到刻度尺的像的先后順序正確的是(　　)A．甲→乙→丙→丁 B．乙→丙→甲→丁C．乙→丁→甲→丙 D．丙→甲→乙→丁

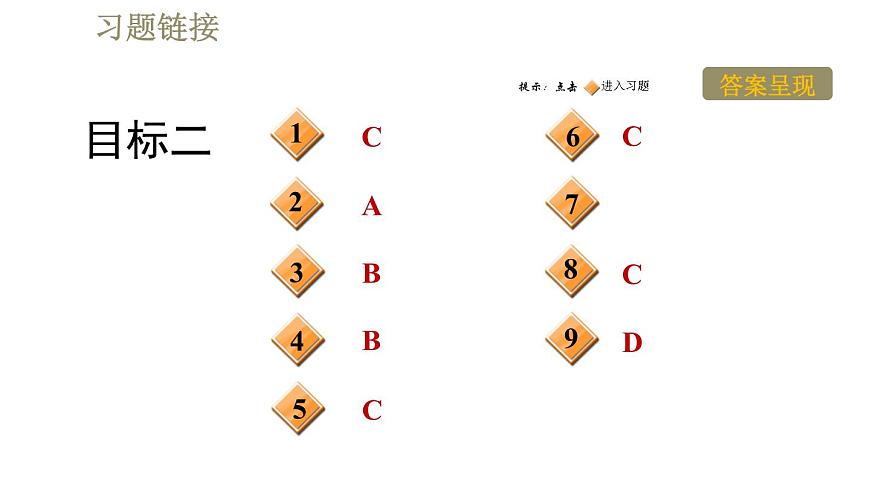

目標二　凸透鏡成像規律及其應用
【點撥】刻度尺到凸透鏡的距離(物距)在一倍焦距以內時，凸透鏡成正立、放大的虛像，即乙圖?？潭瘸叩酵雇哥R的距離在一倍焦距和二倍焦距之間時，凸透鏡成倒立、放大的實像，即丁圖?？潭瘸叩酵雇哥R的距離在二倍焦距處，凸透鏡成倒立、等大的實像，即甲圖?？潭瘸叩酵雇哥R的距離在二倍焦距以外時，凸透鏡成倒立、縮小的實像，即丙圖。綜上可知，凸透鏡從貼著刻度尺然后逐漸遠離，看到刻度尺的像的先后順序?yàn)橐摇　住?br/>2．【中考?咸寧】一凸透鏡的焦距為15 cm，將點燃的蠟燭從離凸透鏡40 cm處沿主光軸移到20 cm處的過程中，像的大小和像距的變化情況是(　　)A．像變大，像距變大 B．像變小，像距變小C．像變大，像距變小 D．像變小，像距變大
3．【2020?湘潭】隨著科技的發展，我們進入了“刷臉”時代?！八⒛槨睍r(shí)人臉面對攝像頭(相當于一個凸透鏡)，經系統自動拍照、掃描，確認相關信息后，即可迅速完成身份認證。在系統拍照過程中(　　)A．人臉是光源B．人臉經攝像頭成縮小、倒立的實像C．人臉經攝像頭成像的原理與平面鏡相同D．人臉應保持在透鏡的一倍焦距到二倍焦距之間
【點撥】人臉不會發光，不是光源，故A錯誤；攝像頭相當于一個凸透鏡，光通過攝像頭成倒立、縮小的實像，故B正確；光經過攝像頭成像利用的是光的折射，平面鏡成像原理是光的反射，故C錯誤；“刷臉”時，人臉應位于攝像頭二倍焦距之外，故D錯誤。
4．【2020?山西】小亮在重陽節送給奶奶一個臺式放大鏡。放大鏡的焦距為25 cm。奶奶正確使用這個放大鏡看書時(　　)A．書與放大鏡之間的距離應等于25 cmB．書與放大鏡之間的距離應小于25 cmC．看到的是倒立、放大的虛像D．看到的是正立、放大的實像
【點撥】正確使用這個放大鏡看書時，放大鏡成正立、放大的虛像，需滿足u＜f＝25 cm，即書與放大鏡之間的距離應小于25 cm。
5．【2020?郴州】物體放在凸透鏡前適當位置能在光屏上得到一個清晰的像，如果把光屏拿開，則(　　)A．像還存在，但眼睛看不到B．像還存在，眼睛從各個方向看得到C．像還存在，但眼睛只能在一定范圍內看到D．像不存在
【點撥】光屏上能接收到像，則凸透鏡成的是實像；實像是由實際光線會聚而成的，撤去光屏，則光線會聚后會繼續傳播，眼睛只要在光的傳播方向上，且在成像位置之后就可以看到實像，但在成像位置之前看不到。
6．【2020?南通】在“探究凸透鏡成像的規律”的實驗中，光屏上得到一個倒立、等大的實像，若想再模擬照相機的成像原理，應將(　　)A．蠟燭和光屏都遠離透鏡B．蠟燭和光屏都靠近透鏡C．蠟燭遠離透鏡且光屏靠近透鏡D．蠟燭靠近透鏡且光屏遠離透鏡
【點撥】光屏上得到一個倒立、等大的實像，則u＝v＝2f。再模擬照相機，則應滿足u＞2f，f＜v＜2f，故應使蠟燭遠離透鏡，同時光屏靠近透鏡。
7．【2020?恩施州】隔著薄膜上的水滴看很近的字，會看到通過水滴形成的________(具體描述像的性質)的虛像；如果想讓看到的字再變大點，應讓水滴________(填“靠近字”“遠離字”或“面積增大”)。
【點撥】水滴中間厚邊緣薄，形成水凸透鏡。字在凸透鏡的一倍焦距以內，成正立、放大的虛像。想讓字更大一些，則物距應變大，即凸透鏡遠離字，但物距始終要小于焦距。
【答案】正立、放大；遠離字
8．【2020?棗莊】在探究凸透鏡成像規律的實驗中，小歡同學將點燃的蠟燭放在凸透鏡前某一位置時，恰好在凸透鏡后30 cm處的光屏上出現一個與蠟燭等大、倒立的像；若將此蠟燭移至凸透鏡前12 cm處時，則(　　)A．光屏上出現倒立、放大的實像B．光屏上出現倒立、縮小的實像C．無論怎樣移動光屏，光屏上均不會出現實像D．將光屏向遠離凸透鏡方向移動一段距離，光屏上才會出現倒立、放大的實像
9．【2020?泰安】小明同學做“探究凸透鏡成像的規律”的實驗，當他把燭焰移到距凸透鏡18 cm的位置時，在光屏上觀察到倒立、放大清晰的像。他判斷凸透鏡焦距可能是① 6 cm、② 9 cm、③ 12 cm、④ 16 cm，其中正確的是(　　)A．①② B．②③ C．①④ D．③④
