初中物理人教版九年級全冊第十九章 生活用電第1節 家庭電路教學演示課件ppt

這是一份初中物理人教版九年級全冊第十九章 生活用電第1節 家庭電路教學演示課件ppt，共26頁。PPT課件主要包含了輸電線更粗，PUI，QI2Rt，家庭電路短路，家庭電路中的短路，火線和零線直接連通，總功率P過大，短路R接近零，總電流I過大，保險絲等內容，歡迎下載使用。

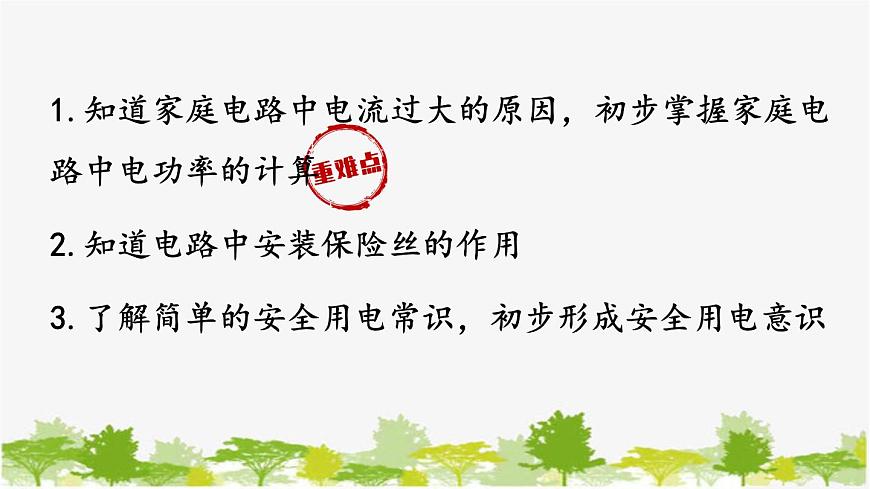

1.知道家庭電路中電流過大的原因，初步掌握家庭電路中電功率的計算
3.了解簡單的安全用電常識，初步形成安全用電意識
2.知道電路中安裝保險絲的作用
電能表：額定最大電流更大

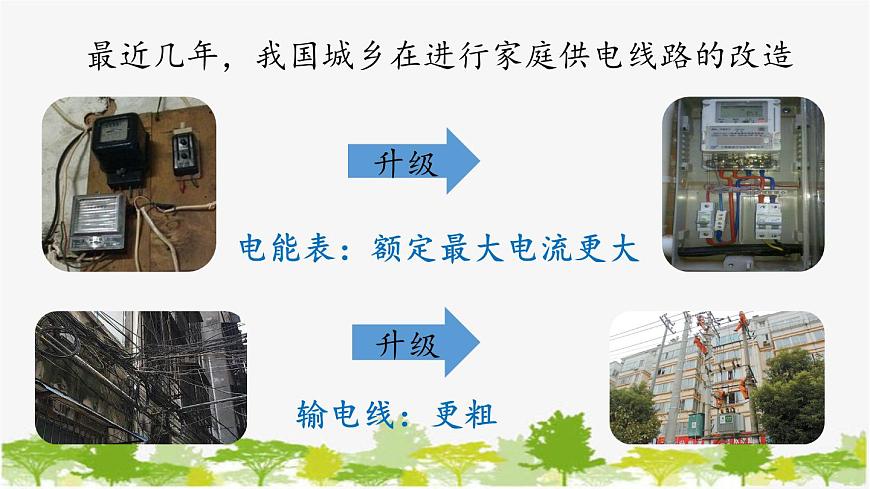

最近幾年，我國城鄉在進行家庭供電線路的改造

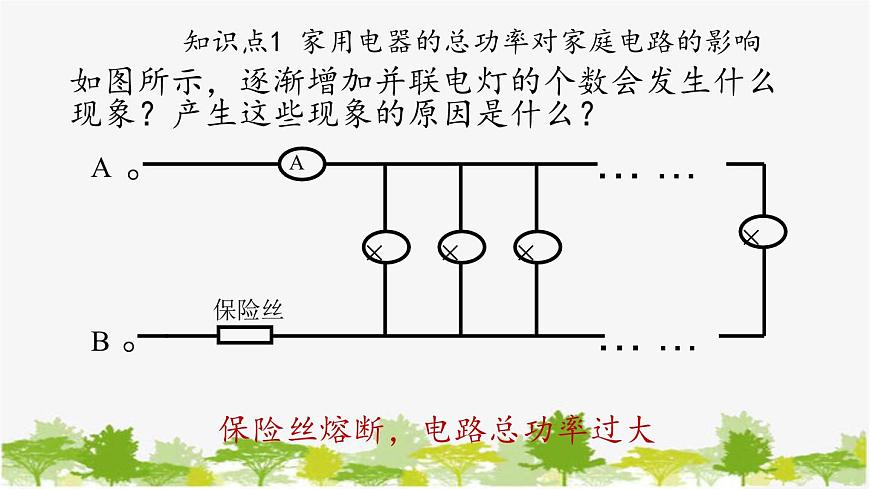

知識點1 家用電器的總功率對家庭電路的影響
如圖所示，逐漸增加并聯電燈的個數會發生什么現象？產生這些現象的原因是什么？
保險絲熔斷，電路總功率過大

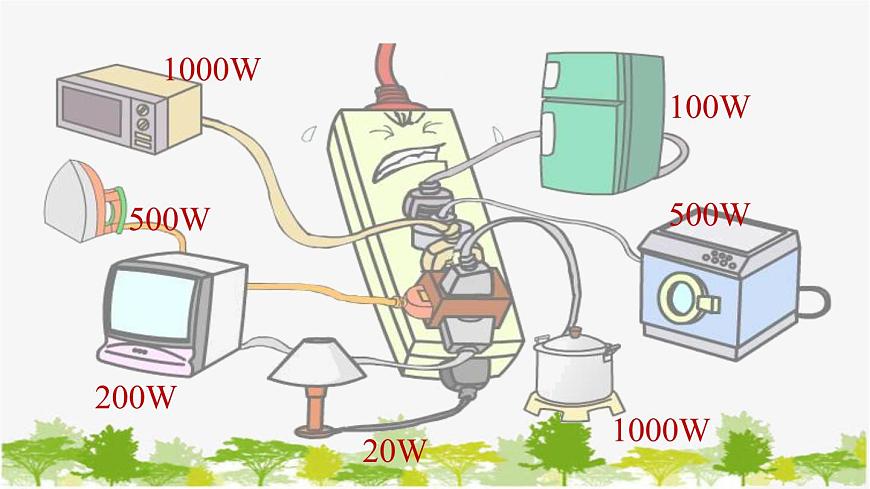

用電器越多，電路中的總功率就越大
P = P1+ P2 + …+ Pn
2.用電器的總功率過大是家庭電路中電流過大的原因之一。
家庭電路電壓 U 一定時，用電器總功率 P 越大，電路中電流 I 越大　　

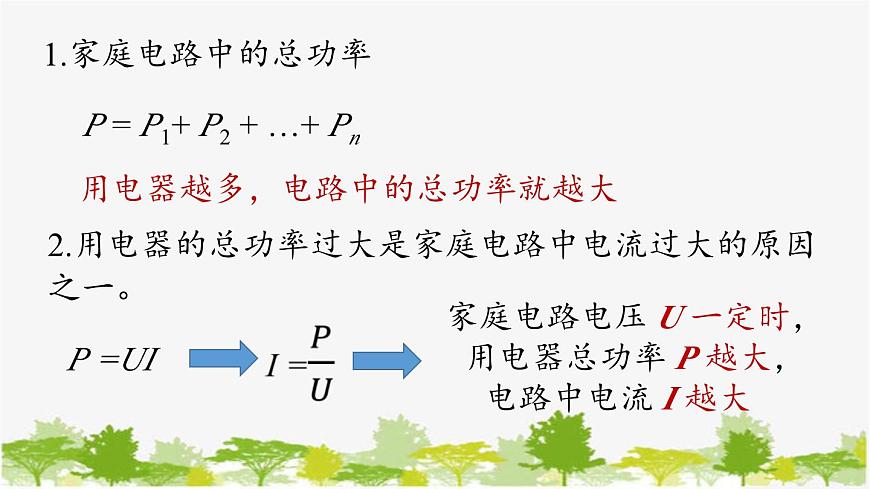

1.家庭電路中的總功率
加速絕緣材料老化，甚至引發火災

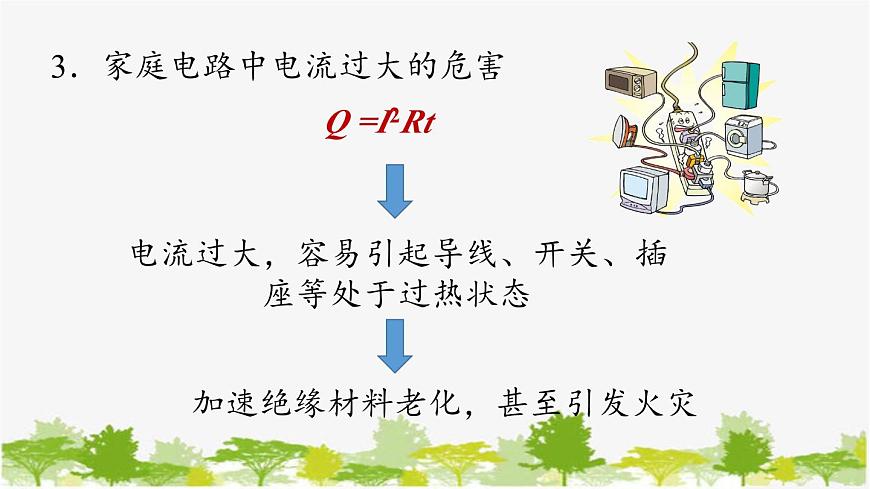

3．家庭電路中電流過大的危害
電流過大，容易引起導線、開關、插座等處于過熱狀態
防止用電器的總功率過大，我們能做什么？
①盡量避免同時使用多個用電器
②對于大功率用電器，應盡量錯開時間，交替使用
炎炎夏日即將來臨，明明家新購置了一臺1kW的空調。已知他家原有用電器的總功率是5600W，電能表上標有“220V 10（40）A”的字樣。請你通過計算說明：（1）使用這臺空調時，通過它的電流是多少？（2）如果原有用電器全部工作時，明明家的電路是否允許再接入這樣一臺空調？
有時候家庭電路中用電器的總功率并不是很大，但是也會產生電流過大的現象，你認為原因可能是什么？
知識點 2 短路對家庭電路的影響
2．短路是家庭電路中電流過大的原因之一
短路時電阻 R 很小，電流很大
由于改裝電路時不小心、絕緣皮破損或老化、用電器或插座進水等
如圖所示，連接燈泡的導線某處絕緣層破損且相碰，這時燈泡會（ ） A．燒壞B．變得更亮 C．正常發光D．不能發光
火線和零線直接接通，造成短路，干路電流變大，大于保險絲的熔斷電流，保險絲會熔斷，而燈泡不會燒壞
為了防止電路中電流過大，發生危險，電路中常常要安裝保險絲，以保護用電器及人身安全。
知識點 3 保險絲的作用
（1）材料：電阻率比較大，熔點比較低的鉛銻合金。
保險絲不可用銅絲或鐵絲制作，因?yàn)殂~絲或鐵絲的熔點高，在電流過大時不易熔斷，起不到保護電路的作用。
（2）連接：保險絲串聯在電路中（接在火線上）。
家庭電路中的保險絲熔斷了，以下原因中不可能的是（ ）
A.使用的用電器總功率過大B.插座中的兩根導線的線頭相碰了C.拉線開關中兩根導線的線頭相碰了D.保險絲的規格不符合規定的要求
若I熔選擇過小→I ＞ I熔
家庭電路中電流過大的原因
1. 下列情況會造成家庭電路中的“空氣開關”自動“跳閘”的是（ ）A．開關中的兩個線頭相碰B．雙孔插座中的兩個線頭相碰 C．燈泡燈絲斷了D．插頭和插座接觸不良
2. （2021·齊齊哈爾中考）電給我們生活帶來了極大的便利，但不正確用電也會帶來很大的危害。所以一定要學會安全用電，讓電能更好地為我們服務。如圖所示的家庭電路中，如果同時使用的用電器電功率過大，可能會引發火災，請你用所學過的電學知識來解釋原因。
3．某電能表標有“220V 10（20）A”的字樣。家中正在使用著一臺100W的電冰箱，兩盞40W的日光燈。此時需要再用一個60W的臺燈，可當臺燈的插頭插進插座時，燈不亮，空氣開關就“跳閘”，發生這種現象的原因可能是 ( ) A．用電器的總功率過大 B．日光燈斷路 C．臺燈短路 D．電冰箱的功率突然增大
電能表允許接的最大功率Pm=UIm=4400W
