初中物理人教版九年級全冊第二十章 電與磁第3節 電磁鐵 電磁繼電器教學演示ppt課件

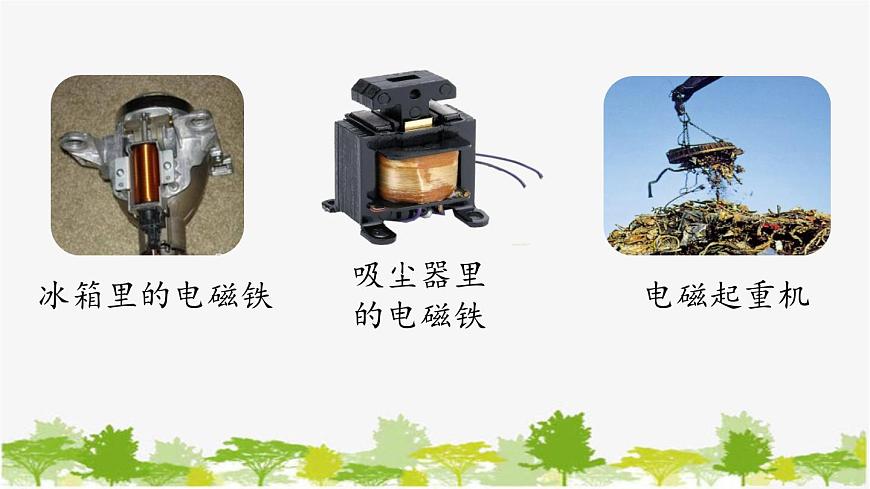

這是一份初中物理人教版九年級全冊第二十章 電與磁第3節 電磁鐵 電磁繼電器教學演示ppt課件，共31頁。PPT課件主要包含了知識點1電磁鐵，吸塵器里的電磁鐵，電磁起重機，冰箱里的電磁鐵，電磁鐵，電流大小，線圈的匝數，滑動變阻器，匝數不同的線圈，電磁鐵的應用等內容，歡迎下載使用。

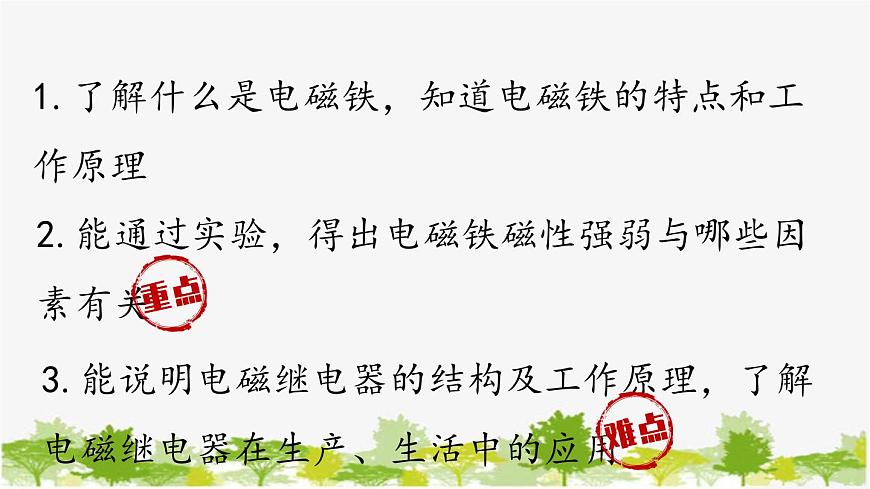

1.了解什么是電磁鐵，知道電磁鐵的特點和工作原理
2.能通過實驗，得出電磁鐵磁性強弱與哪些因素有關
3.能說明電磁繼電器的結構及工作原理，了解電磁繼電器在生產、生活中的應用

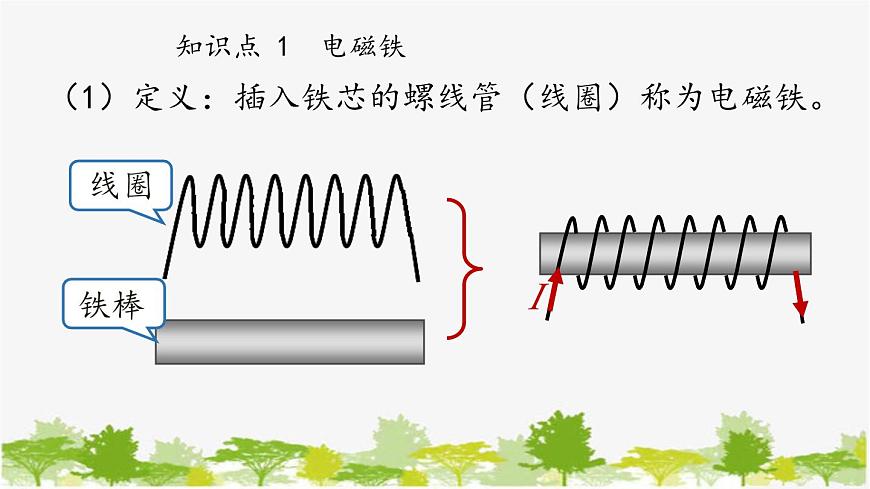

（1）定義：插入鐵芯的螺線管（線圈）稱為電磁鐵。

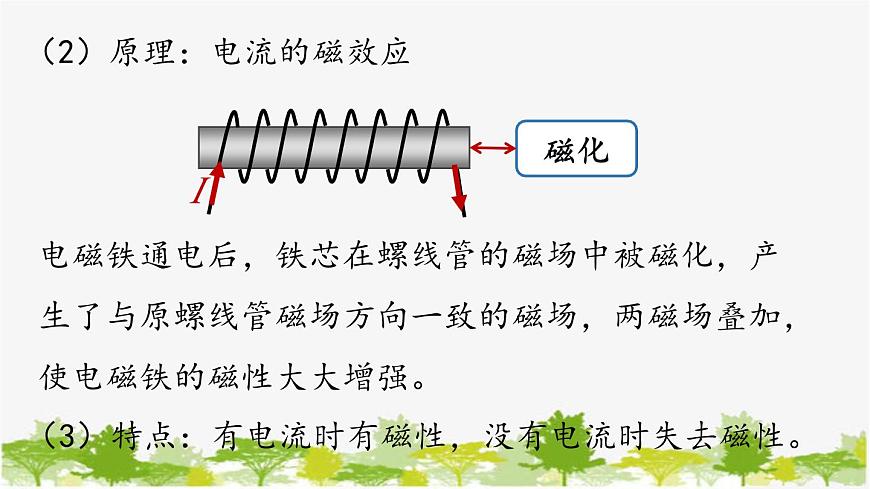

（2）原理：電流的磁效應
電磁鐵通電后，鐵芯在螺線管的磁場中被磁化，產生了與原螺線管磁場方向一致的磁場，兩磁場疊加，使電磁鐵的磁性大大增強。
（3）特點：有電流時有磁性，沒有電流時失去磁性。

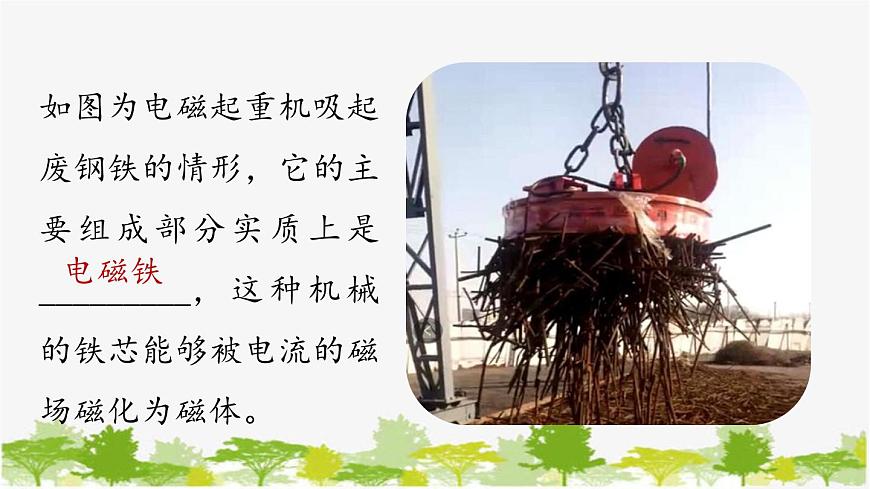

如圖為電磁起重機吸起廢鋼鐵的情形，它的主要組成部分實質上是_________，這種機械的鐵芯能夠被電流的磁場磁化為磁體。
知識點 2 電磁鐵的磁性

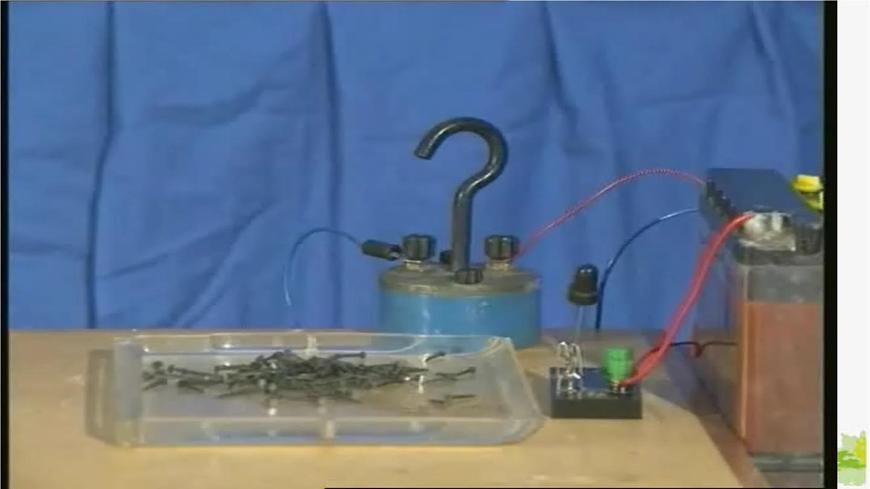

實驗探究：電磁鐵的磁性強弱與哪些因素有關？
吸引鐵釘或曲別針的多少
結論：線圈匝數一定時，通入的電流_______， 電磁鐵的磁性越強。
結論：通入的電流一定時，線圈匝數_______， 電磁鐵的磁性越強。
（2021·成都中考）探究小組為了模擬電磁起重機的工作原理，用表面涂有絕緣漆的導線繞在大鐵釘上制成電磁鐵，接入電路，如圖所示。閉合開關S，電磁鐵有了磁性，A端是____ __極。將滑動變阻器的滑片向右移動一段距離后，硬幣才被吸起，這說明電流越大，電磁鐵的磁性____ __。
在生活中，我們經?？吹揭恍┐笮蜋C(jī)器在工作（如大型吊車），而它們的電流可能達到幾十安、幾百安，用手直接控制強大的電流或操作高壓電路是很危險的，那怎么才能安全控制這些強大的電流呢？
知識點 3 電磁繼電器
利用電磁鐵來控制工作電路的一種開關。
相當于被控制電路的開關
利用低電壓、弱電流的通斷，來間接控制高電壓、強電流電路通斷的開關。實現遠距離控制（遠離高壓，遠離有害環境），實現自動控制。
（2021·瀘州中考）如圖所示是探究電磁鐵磁性特點的電路圖，閉合開關后，其電磁鐵的A端是______極，當滑動變阻器的滑片P向a端滑動時，電流表的示數______（選填“變大”“變小”或“不變”），電磁鐵的磁性______（選填“變強”“變?nèi)酢被颉安蛔儭保?br/>1.如圖所示是一個限流裝置的示意圖，圖中P是電磁鐵，S是開關，Q是銜鐵，可繞O轉動。當電路中電流過大時，電磁鐵的磁性________（填“增強”“減弱”或“不變”），吸引銜鐵，彈簧將開關拉起，使電路_______，起到保護作用。
2.在圖中所示的自動控制電路中，當控制電路的開關 S 閉合時，工作電路的情況是（ ）
A. 燈 L 不亮，電鈴 D 響B(tài). 燈 L 不亮，電鈴 D 不響C. 燈 L 亮，電鈴 D 不響D. 燈 L 亮，電鈴 D 響
3.(2021·撫州中考) 如圖所示是燃油汽車啟動裝置的電路簡圖。汽車啟動時需將鑰匙插入儀表板上的鑰匙孔并旋轉，則下列分析正確的是（ ）A.旋轉鑰匙相當于閉合開關B.電磁鐵是利用電流的熱效應來工作的C.電磁鐵通電后電磁鐵的上端為S 極D.電動機工作時將電能全部轉化為機械能
4．圖中是直流電鈴的原理圖。B是銜鐵，A是彈性片。試說明它的工作原理。
開關接通，電路有電流，電磁鐵有磁性
A、B被吸下，小錘敲擊鈴?fù)?，發出聲音
電路斷開，電磁鐵失去磁性，A、B在彈簧片的作用下向上運動，電路再接通… …
重復上述過程，小球就連續地打鈴
5.(2021 · 河南中考) 小聰利用光敏電阻為社區設計了一種自動草坪燈，其工作原理如圖所示。工作電路中有兩盞規格均為“220V 44W”的燈泡L，天暗時燈自動發光，天亮?xí)r燈自動熄滅?？刂齐娐分须娫措妷篣恒為6V，定值電阻R為200Ω。在一定范圍內，光敏電阻R的阻值與光照強度E（光照強度E的單位為lx，光越強光照強度越大）之間存在一定關系，部分?jǐn)?shù)據如下表所示。電磁鐵的線圈電阻忽略不計，當天色漸暗，通過線圈的電流為0.02A時，恰好啟動工作電路的照明系統。試問：
（1）隨著光照強度減小，光敏電阻R的阻值______電磁鐵的磁性______，當光照強度減小到一定值時，銜鐵會被______，照明系統啟動。
（2）兩盞燈均正常發光時，工作電路中的總電流是多少？
（3）照明系統恰好啟動時，光敏電阻R的阻值為多少？此時光照強度為多少？
