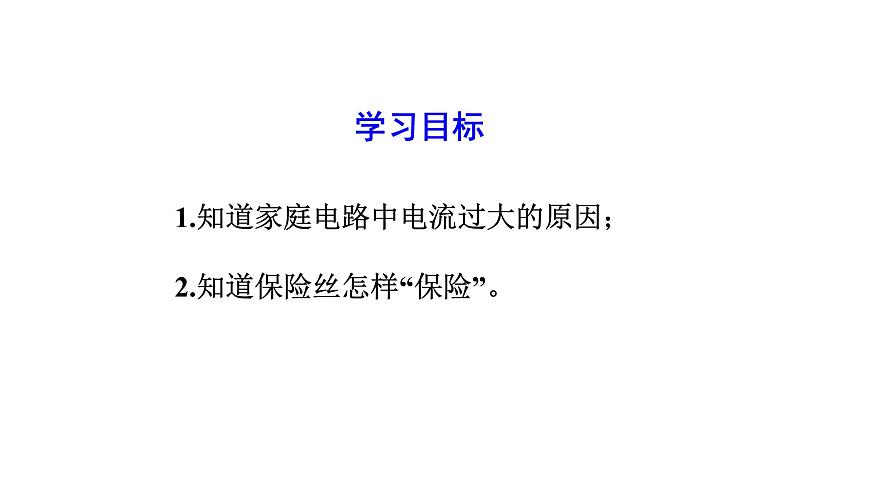

1.知道家庭電路中電流過大的原因；2.知道保險絲怎樣“保險”。

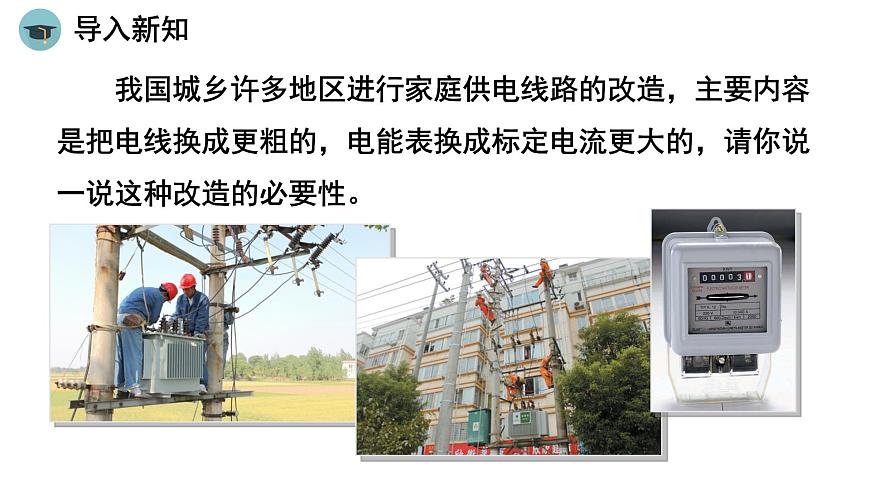

我國城鄉許多地區進行家庭供電線路的改造，主要內容是把電線換成更粗的，電能表換成標定電流更大的，請你說一說這種改造的必要性。

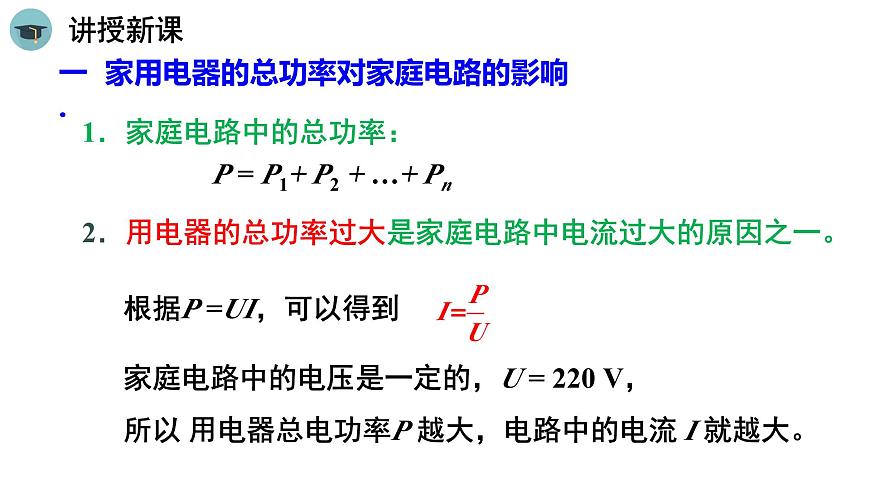

根據P =UI，可以得到家庭電路中的電壓是一定的，U = 220 V，所以 用電器總電功率P 越大，電路中的電流 I 就越大。
1．家庭電路中的總功率： P = P1+ P2 + …+ Pn
2．用電器的總功率過大是家庭電路中電流過大的原因之一。

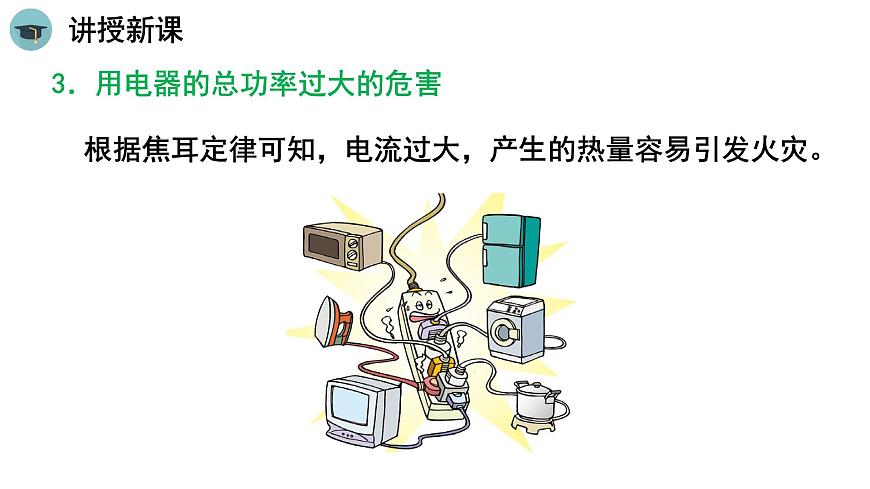

3．用電器的總功率過大的危害
根據焦耳定律可知，電流過大，產生的熱量容易引發火災。

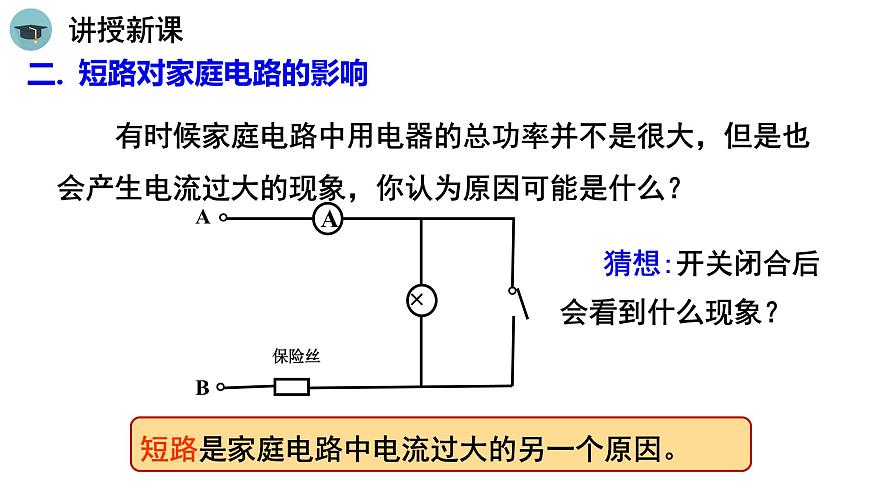

猜想:開關閉合后會看到什么現象？
　　有時候家庭電路中用電器的總功率并不是很大，但是也會產生電流過大的現象，你認為原因可能是什么？
短路是家庭電路中電流過大的另一個原因。

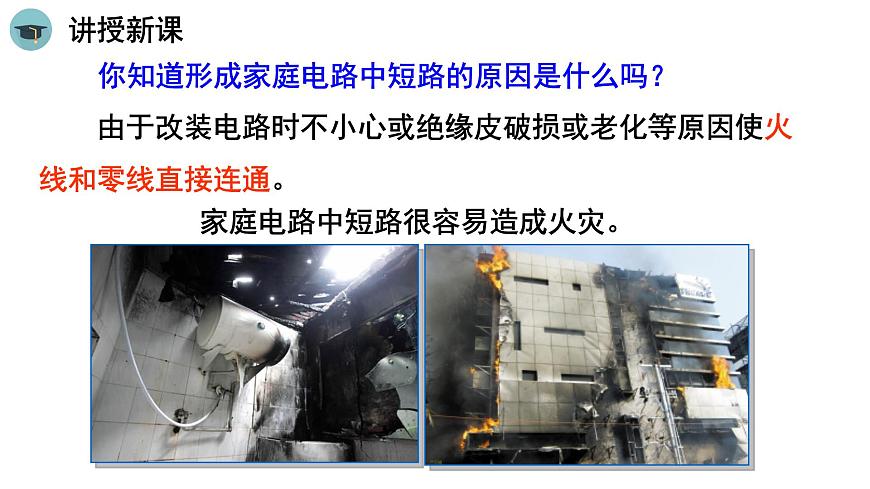

你知道形成家庭電路中短路的原因是什么嗎？
　 家庭電路中短路很容易造成火災。
　　由于改裝電路時不小心或絕緣皮破損或老化等原因使火線和零線直接連通。
　　為了防止電路中電流過大，發生危險，電路中常常要安裝保險絲，以保護用電器或人身安全。
1.材料：鉛銻合金　　　　保險絲的電阻比較大，熔點比較低
　 觀察保險盒和閘刀開關上的保險絲。
你知道保險絲是如何起到“保險”作用的嗎？
2.電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
3.保險絲應串聯在電路中
　　注意：不能用鐵絲或銅絲作保險絲 。
保險絲的規格是用額定電流表示的。保險絲越粗，其額定電流越大。一般，保險絲的熔斷電流是其額定電流的2倍。
保險絲的選用原則：
應使其額定電流等于或略大于電路中的最大正常工作電流。
4.如何選擇合適的保險絲？
5.現在家庭中常用空氣開關代替保險絲
當線路發生短路或嚴重電流過載時，短路電流超過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將主觸頭分斷，切斷電源。
1.電路中電流過大的原因是（ ）或（ ）
2.家庭電路中引起保險絲熔斷的原因是 （ ） 　　　　　　　　A．保險絲太粗不合格 B．所有用電器同時工作　C．一定是短路造成的 D．可能接入了大功率電熱器
3.家庭電路中保險絲斷了，以下原因不可能的（ ） A.家庭中用電器的功率過大 B.拉線開關中的兩根導線頭相C.保險絲的規格不合適，熔斷電流太小D.插頭中的兩根導線頭相碰
4.炎炎夏日即將來臨，明明家新購置了一臺1kW的空調。已知他家原有用電器的總功率是1020W，電能表上標有“220 V 10 A”的字樣。請你通過計算說明：（1）使用這臺空調時，通過它的電流是多少？（2）從安全用電的角度考慮，明明家的電路是否允許安裝這樣一臺空調？
解:（1）空調接入家庭電路使用，電壓為220 V。
I=I1 +I2=4.55 A+4.64 A=9.19 A
P =P1+P2=1 000 W +1 020 W=2020 W
② 計算用電器的總功率是否超過電能表允許使用的最大功率
① 計算同時使用所有用電器時的總電流是否超過10 A。
P0=UI0=220 V×10 A=2200 W
所以，從安全用電的角度考慮，可以安裝這樣一臺空調。
