    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT

    • 1.6 MB
    • 2022-08-17 14:19
    • 230
    • 1
    • L .
    加入資料籃
    立即下載
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第1頁
    1/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第2頁
    2/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第3頁
    3/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第4頁
    4/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第5頁
    5/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第6頁
    6/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第7頁
    7/38
    初三【物理(人教版)】家庭電路中電流過大的原因課件PPT第8頁
    8/38
    還剩30頁未讀, 繼續閱讀

    物理九年級全冊第1節 家庭電路示范課課件ppt

    展開

    這是一份物理九年級全冊第1節 家庭電路示范課課件ppt,共38頁。PPT課件主要包含了想想議議,用電器的總功率,AB間的導線,注意觀察,電路總功率,電壓U是定值,現象成因分析,電流與總功率的關系,實驗結論,I實際I額等內容,歡迎下載使用。

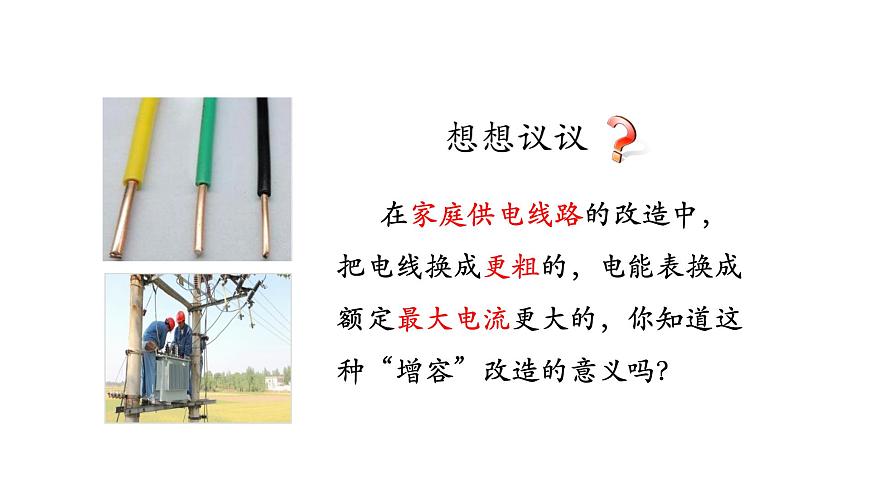

    在家庭供電線路的改造中, 把電線換成更粗的,電能表換成額定最大電流更大的,你知道這種“增容”改造的意義嗎?
    用電器 的數量
    什么因素會影響家庭電路中的電流大小呢?

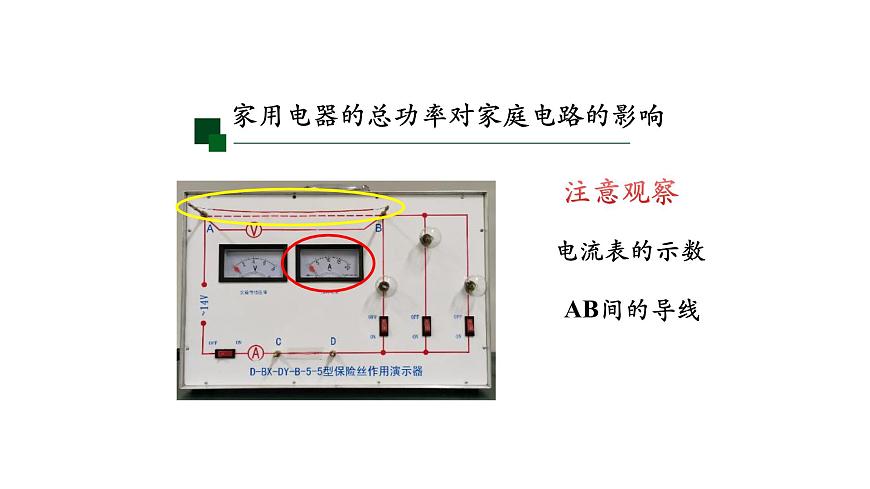

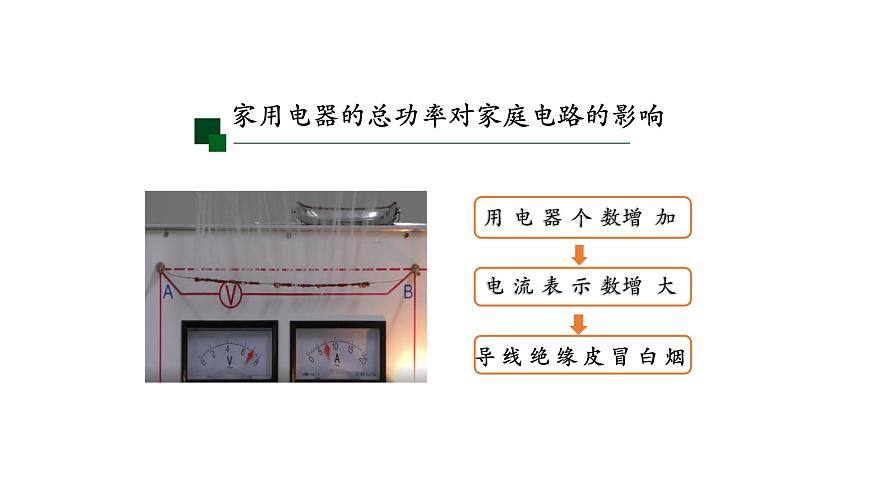

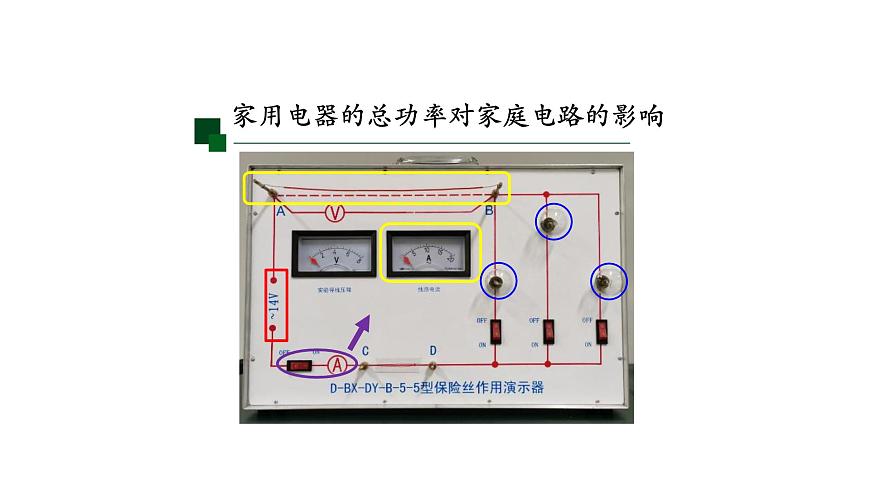

    家用電器的總功率對家庭電路的影響
    電流表的示數

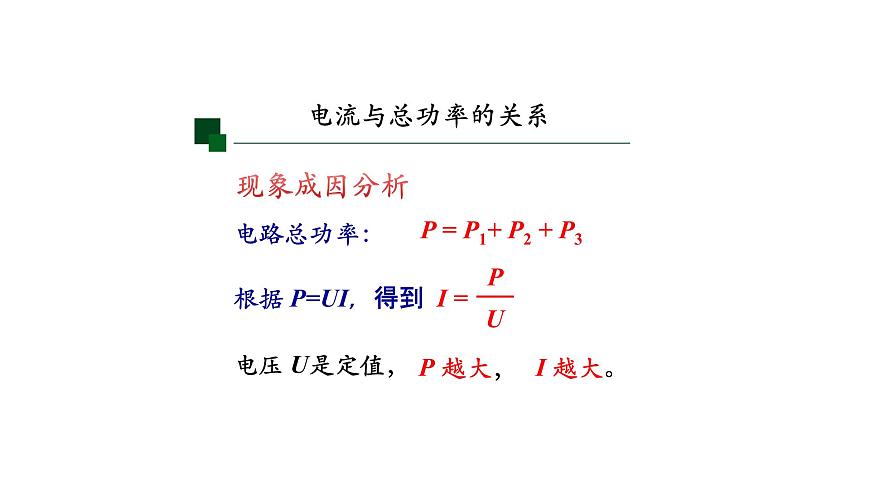

    P = P1+ P2 + P3
    P 越大, I 越大。

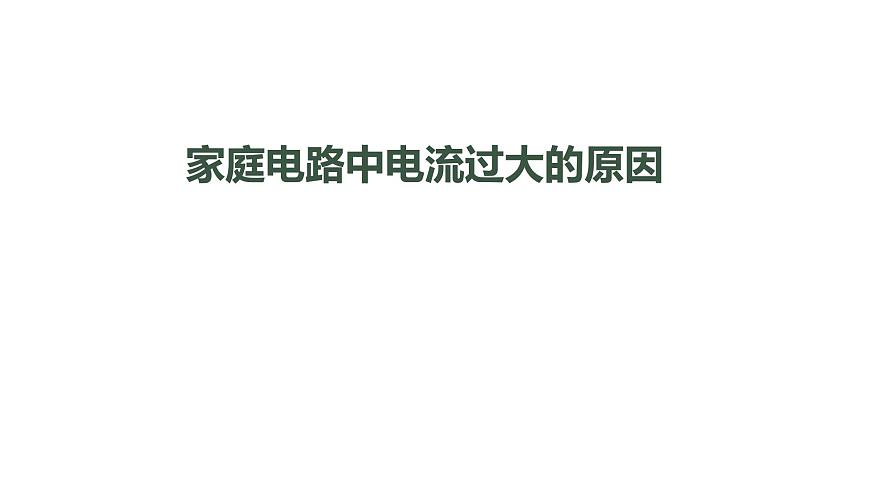

    家庭電路中電流過大的原因
    根據焦耳定律 Q=I2Rt,在R、t一定時,I 越大,Q 越多,容易引發火災。
    用電器的總功率過大是家庭電路中電流過大的原因之一
    從用電安全方面考慮,能不能再安裝一臺功率為1000 W的空調?
    新購置的功率為1kW空調
    電能表“220V 40A”
    算一算: 老師家中原有用電器的總功率是5600 W,
    P實際= P空調 + P0 = 1000W + 5600W = 6600W
    P空調 = 1000W
    P0 = 5600W
    比較I實際和I額的大小
    比較P實際和P額的大小
    P額 = U I額 =
    短路也會造成家庭電路中電流過大嗎?
    電路中的電流 I 很大。
    在短路情況下,電路中的電流 I 很大。
    產生的熱量 Q 很多。
    短路是家庭電路中電流過大的另一個原因
    常見引起家庭電路短路的原因
      家庭電路中短路很容易造成火災
      保護用電器或人身安全
    當電路中的電流過大時,保險絲能自動熔斷,保護電路。
    能否用銅絲或鐵絲替代保險絲
    保險絲的材料:電阻率較大,
    因此銅絲是不能替代保險絲的。
    空氣開關是利用電磁原理來實現電路的斷開的。 當電流過大時,空氣開關就會自動跳閘切斷電路。
    空氣開關自動“跳閘”。排查故障后,重新閉合開關。
    家庭電路中電流過大的原因: 1. 用電器的總功率過大; 2.發生短路。
    保險設備的作用: 電流過大時,自動切斷電路。
    保險設備: 保險絲 ; 空氣開關。
