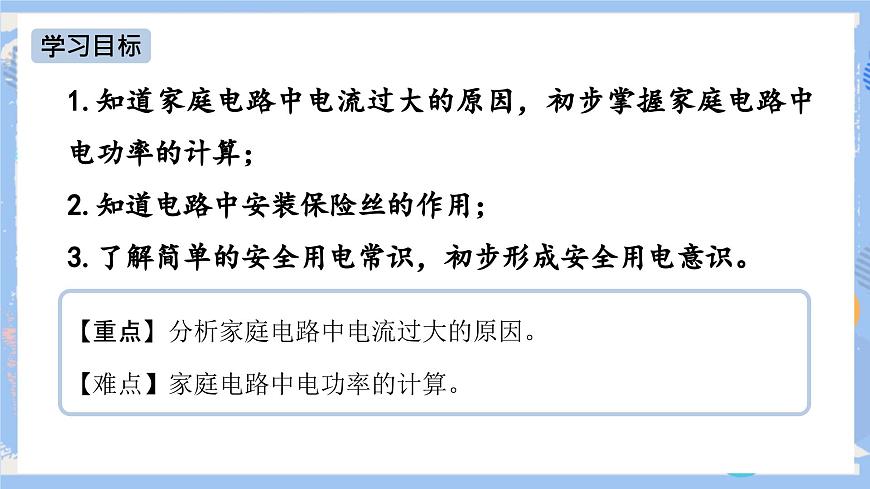

1.知道家庭電路中電流過大的原因，初步掌握家庭電路中電功率的計算；2.知道電路中安裝保險絲的作用；3.了解簡單的安全用電常識，初步形成安全用電意識。
【重點】分析家庭電路中電流過大的原因。
【難點】家庭電路中電功率的計算。

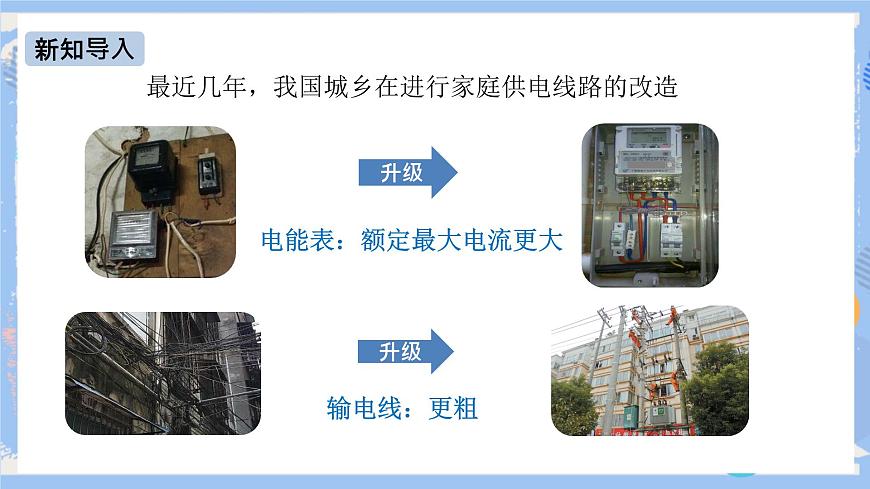

電能表：額定最大電流更大
最近幾年，我國城鄉在進行家庭供電線路的改造
知識點 家用電器的總功率對家庭電路的影響
用電器越多，電路中的總功率就越大
P = P1+ P2 + …+ Pn
2.用電器的總功率過大是家庭電路中電流過大的原因之一。
家庭電路電壓 U 一定時，用電器總功率 P 越大，電路中電流 I 越大　　
1.家庭電路中的總功率

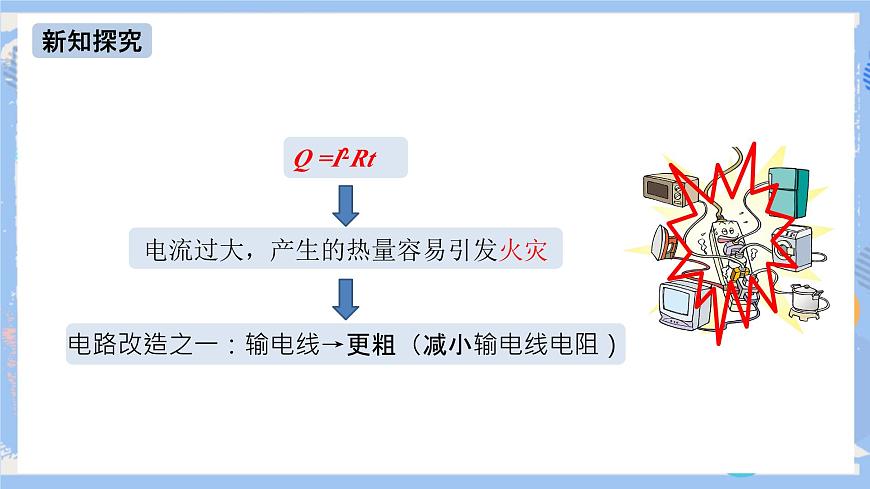

電路改造之一：輸電線→更粗（減小輸電線電阻）
電流過大，產生的熱量容易引發火災

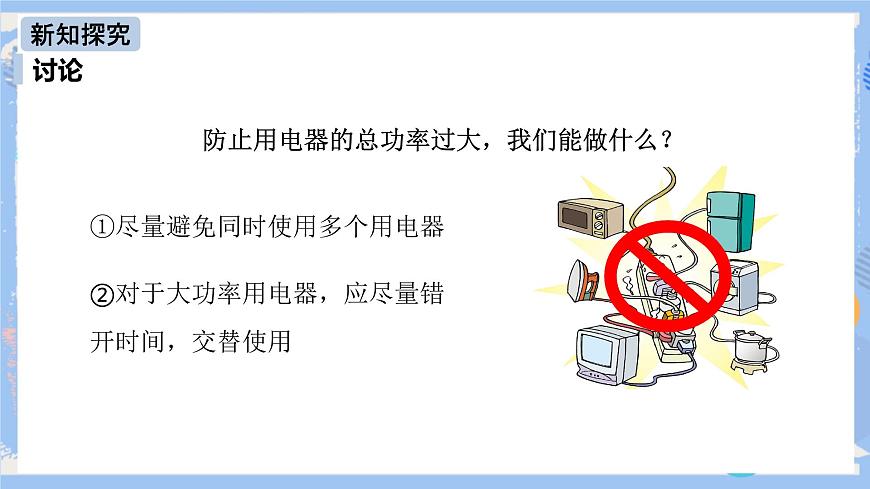

防止用電器的總功率過大，我們能做什么？
①盡量避免同時使用多個用電器
②對于大功率用電器，應盡量錯開時間，交替使用

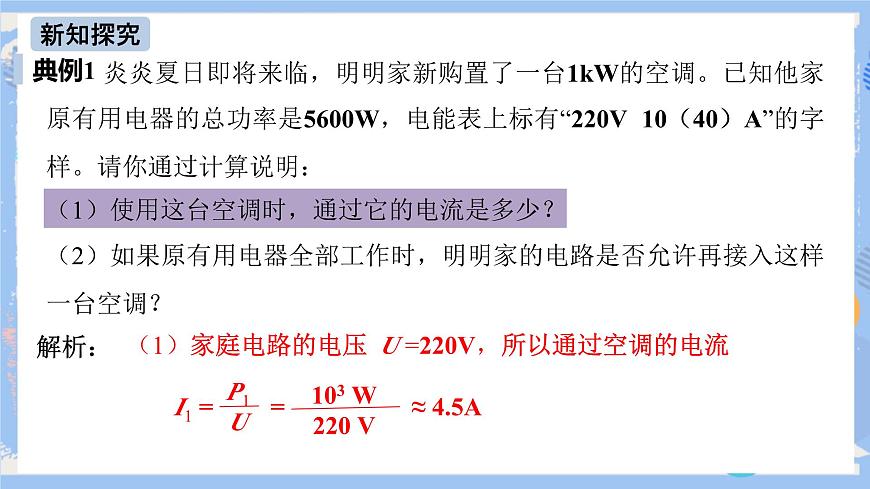

炎炎夏日即將來臨，明明家新購置了一臺1kW的空調。已知他家原有用電器的總功率是5600W，電能表上標有“220V 10（40）A”的字樣。請你通過計算說明：（1）使用這臺空調時，通過它的電流是多少？（2）如果原有用電器全部工作時，明明家的電路是否允許再接入這樣一臺空調？
（1）家庭電路的電壓 U =220V，所以通過空調的電流
炎炎夏日即將來臨，明明家新購置了一臺1kW的空調。已知他家原有用電器的總功率是5600W，電能表上標有“220V 10（40）A”的字樣。請你通過計算說明：（2）如果原有用電器全部工作時，明明家的電路是否允許再接入這樣一臺空調？
方法一：空調接入家庭電路使用后，電路中總電流
可以再接入這樣一臺空調。
P總 =P1+P2=1000W +5600W=6600W
方法二：空調接入家庭電路使用后，電路中總功率
電能表允許使用的最大功率
P0=UI0=220V×40A=8800W
有關計算家庭電路中總功率的問題
（3）保險絲的最大電流應稍小于電能表的額定最大電流。
（1）家庭電路總功率與電能表允許負載的最大電功率相等；
（2）家庭電路的干路電流與電能表額定的最大電流相等；
有時候家庭電路中用電器的總功率并不是很大，但是也會產生電流過大的現象，你認為原因可能是什么？
知識點 短路對家庭電路的影響
2．短路是家庭電路中電流過大的原因之一
短路時電阻 R 很小，電流很大
由于改裝電路時不小心、絕緣皮破損或老化、用電器或插座進水等
如圖所示，連接燈泡的導線某處絕緣層破損且相碰，這時燈泡會（ ） A．燒壞B．變得更亮 C．正常發光D．不能發光
解析：連接燈泡的導線由于絕緣層破損且相碰，使火線和零線直接接通，即造成短路。電流不經過用電器，直接從火線回到零線上，故燈泡不發光；此時短路，干路電流變大，大于保險絲的熔斷電流，保險絲會熔斷，而燈泡不會燒壞，答案D正確。
為了防止電路中電流過大，發生危險，電路中常常要安裝保險絲，以保護用電器及人身安全。
（1）材料：電阻比較大，熔點比較低的鉛銻合金。
知識點 保險絲的作用
保險絲不可用銅絲或鐵絲制作，因為銅絲或鐵絲的熔點高，在電流過大時不易熔斷，起不到保護電路的作用。
（2）保險絲的作用：　　 　　
當電流過大時，它由于溫度升高而熔斷，切斷電路，起到保護作用
（3）連接：　　 　　
保險絲串聯在電路中（接在火線上）。
I ≤ I額，正常工作
I ＞ I熔，熔斷
利用電熱熔斷，切斷電路，保護用電器
利用電熱進行加熱、取暖等，獲得內能
材料是電阻較大、熔點較低的鉛銻合金
材料是電阻較大、熔點較高的鎳鉻合金等
保險絲和電熱絲的區別　 　　
電路中電流過大時斷開電路
家庭電路中發生漏電時斷開電路
空氣開關、保險絲和漏電保護器的區別　 　　
商場中，一位顧客和一位賣微波爐的售貨員出現了不同意見。售貨員說，微波爐很省電，用它加熱食品花不了多少電費；顧客說微波爐很費電，他家的微波爐常?！盁ｋU”。他們各是從什么角度說的？應該怎樣用科學術語表達他們的意思？
解析：售貨員認為微波爐省時省電是說加熱同樣的食物，微波爐消耗的電能少，加熱效率高；顧客是從電功率角度考慮的，因為微波爐屬于大功率用電器，工作時電路中電流很大，相同時間內消耗的電能多，所以認為“費電”。
家庭電路中的保險絲熔斷了，以下原因中不可能的是（ ）
A.使用的用電器總功率過大B.插座中的兩根導線的線頭相碰了C.拉線開關中兩根導線的線頭相碰了D.保險絲的規格不符合規定的要求
若I額選擇過小→I ＞ I熔
家庭電路中電流過大的原因
1. (2019·廣安中考)下列情況會造成家庭電路中的“空氣開關”自動“跳閘”的是（ ）A．開關中的兩個線頭相碰B．雙孔插座中的兩個線頭相碰 C．燈泡燈絲斷了D．插頭和插座接觸不良
2. 在生活中，我們有時會遇到以下幾種情況，下述情況可能引起家庭電路中空氣開關跳閘的是（　?。?）電路中增加大功率的用電器；（2）插座中的兩個線頭相碰；（3）開關中的兩個線頭相碰；（4）戶外輸電線絕緣皮破損。A．（1）和（2）B．（2）和（3） C．（1）和（3） D．（2）和（4）
解析：（1）總功率可能過大；（2）短路；（3）相當于開關閉合；（4）戶外輸電線絕緣皮破損有可能造成短路，電流不經過家庭內部的空氣開關。
3．某電能表標有“220V 10（20）A”的字樣。家中正在使用著一臺100W的電冰箱，兩盞40W的日光燈。此時需要再用一個60W的臺燈，可當臺燈的插頭插進插座時，燈不亮，空氣開關就“跳閘”，發生這種現象的原因可能是 ( ) A．用電器的總功率過大 B．日光燈斷路 C．插頭或臺燈短路 D．電冰箱的功率突然增大
電能表允許接的最大功率Pm=UIm=4400W
