初中人教版第1節 家庭電路課堂教學ppt課件

這是一份初中人教版第1節 家庭電路課堂教學ppt課件，共28頁。PPT課件主要包含了空氣開關，插座應該并聯在電路中，用試電筆，如何辨別火線和零線，試電筆，2構造，鋼筆式試電筆，螺絲刀式試電筆，火線還是零線，有高阻值電阻等內容，歡迎下載使用。

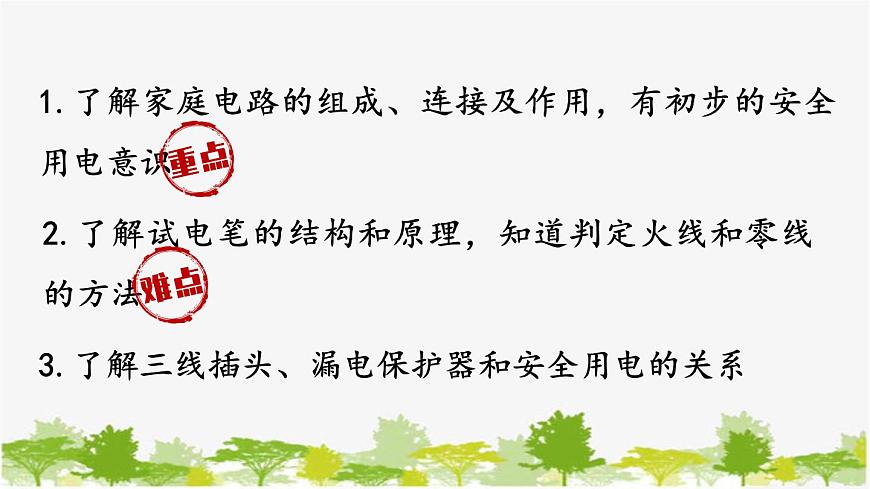

1.了解家庭電路的組成、連接及作用，有初步的安全用電意識
3.了解三線插頭、漏電保護器和安全用電的關系
2.了解試電筆的結構和原理，知道判定火線和零線的方法

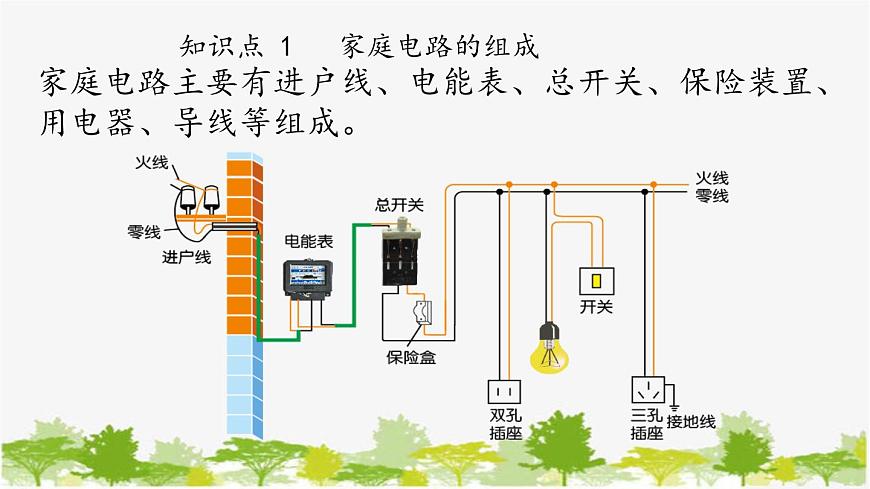

知識點 1 家庭電路的組成

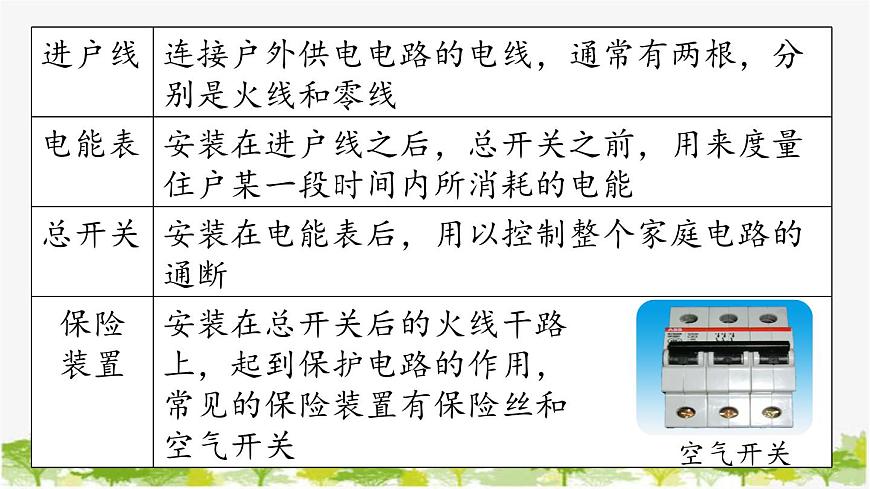

家庭電路主要有進戶線、電能表、總開關、保險裝置、用電器、導線等組成。
在家庭電路中，關于各元件的連接或作用，說法錯誤的是（ ）A.連接戶外供電線路的進戶線，通常有火線和零線兩根B.電能表要安裝在進戶線之后，總開關之前C.控制各支路的開關，要串聯在火線與被控用電器之間D.插座的主要作用是給各用電器供電，串聯在電路中

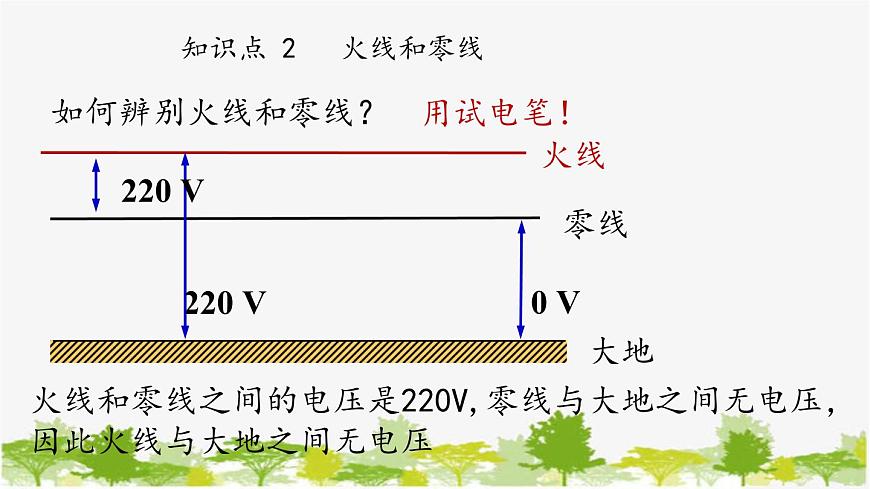

知識點 2 火線和零線
火線和零線之間的電壓是220V,零線與大地之間無電壓，因此火線與大地之間無電壓
（1）作用：辨別火線和零線、檢驗用電器外殼是否帶電。
（3）使用方法:用手接觸筆尾的金屬體，筆尖金屬體接觸被測電路。若氖管發光，則接觸的是火線，否則為零線。不能用手接觸試電筆的筆尖，以免發生觸電事故。
用電器與零線、火線的連接

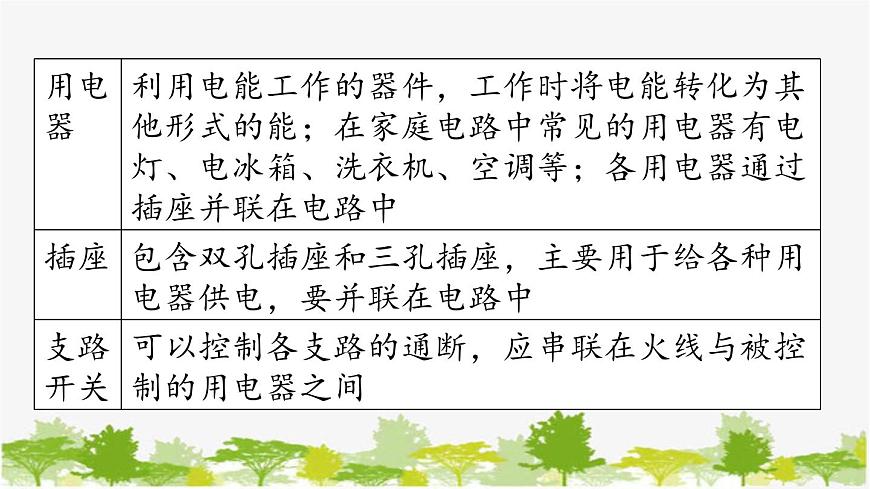

（1）各用電器（插座）并聯在電路中。
（2）控制用電器的開關要連接在火線和用電器之間。
1. 接零線2. 接火線3. 接地線
一種試電筆的構造如圖所示，下列關于它的作用和使用描述正確的是（　?。?br/>A. 試電筆可用來測試物體帶正電還是負電 B. 試電筆通常也用來檢查電氣設備的外殼是否帶電C. 使用時手指不能碰到金屬筆卡D. 使用時人不會觸電是因為試電筆氖管中的氖氣不會導電
知識點 3 三線插頭和漏電保護器
用電器金屬外殼要接地，這樣，當用電器的外殼與電源火線之間的絕緣層損壞而使外殼帶電時，三線插頭接外殼的插腳通過接地線將電流導入大地。
常見的30mA漏電保護器，漏電電流超過30mA時會自動切斷電路，切斷電路的時間小于0.1s。
知識點 4 連接家庭電路
各元件連接順序不能顛倒
進戶線 — 電能表 — 總開關+保險盒（空氣開關）—電燈、開關和插座
電燈等用電器要和插座并聯；用電器要和控制該用電器的開關串聯（開關接在火線和用電器之間）
用試電筆檢測家庭電路故障
①若氖管發光，表明該處與火線相通，斷路出現在零線與該處間②若電路各處都不能使氖管發光，表明進戶線中火線斷路③若電路各處都能使氖管發光，表明進戶線中零線斷路
在如圖所示家庭電路中，將插頭插入插座，打開電視，電視不工作；閉合開關，燈泡不亮；保持開關閉合，拔出插頭，將測電筆分別插入插座兩孔時氖管均發光。若電路中只有一處故障，則故障可能是（ ）
A.零線上保險絲燒斷 B.火線上保險絲燒斷C.燈絲燒斷 D.插座短路
1.關于家庭電路，下列說法中不正確的是（ ）A.電能表用來顯示用戶所用的電能，應安裝在干路上B.保險絲安裝在總開關后，當電路中有大電流通過時會熔斷C.有金屬外殼的家用電器，其插座應安裝接地線D.控制用電器的開關要連接在零線和用電器之間
2.如圖所示，用試電筆檢測三孔插座是否帶電，氖管發光時，人不會觸電是因為（　?。〢．人體的電阻很大B．試電筆中串聯了一個很大的電阻C．沒有電流通過人體D．家庭電路的電壓沒有超出安全電壓
3.家里一盞電燈突然熄滅，用試電筆分別測試電路中的a、b、c、d 四點，只有測a點時氖管發光。若電路中只有一處故障，則故障可能是（　?。〢．進戶零線斷路B．燈泡L斷路 C．開關S接觸不良 D．導線 cd 斷路
4.請用筆畫線代替導線，將圖中的電燈、開關和插座接入家庭電路中。
