1. 能正確將電壓表接入待測電路，能畫出相應的電路圖。
2. 能正確使用電壓表測量串、并聯電路中用電器兩端的電壓， 進一步練習連接電路和使用電壓表的技能。
3. 能通過實驗探究，歸納總結串、并聯電路電壓的規律。
【學習重點】
探究“串聯電路的電壓規律”的實驗設計、如何觀察記錄、如何分析并得出結論。
【學習難點】
探究“串聯電路的電壓規律”的實驗設計、如何觀察記錄、如何分析并得出結論。
【自主預習】
閱讀教材，完成以下問題：
1. 探究串聯電路中電壓的規律：

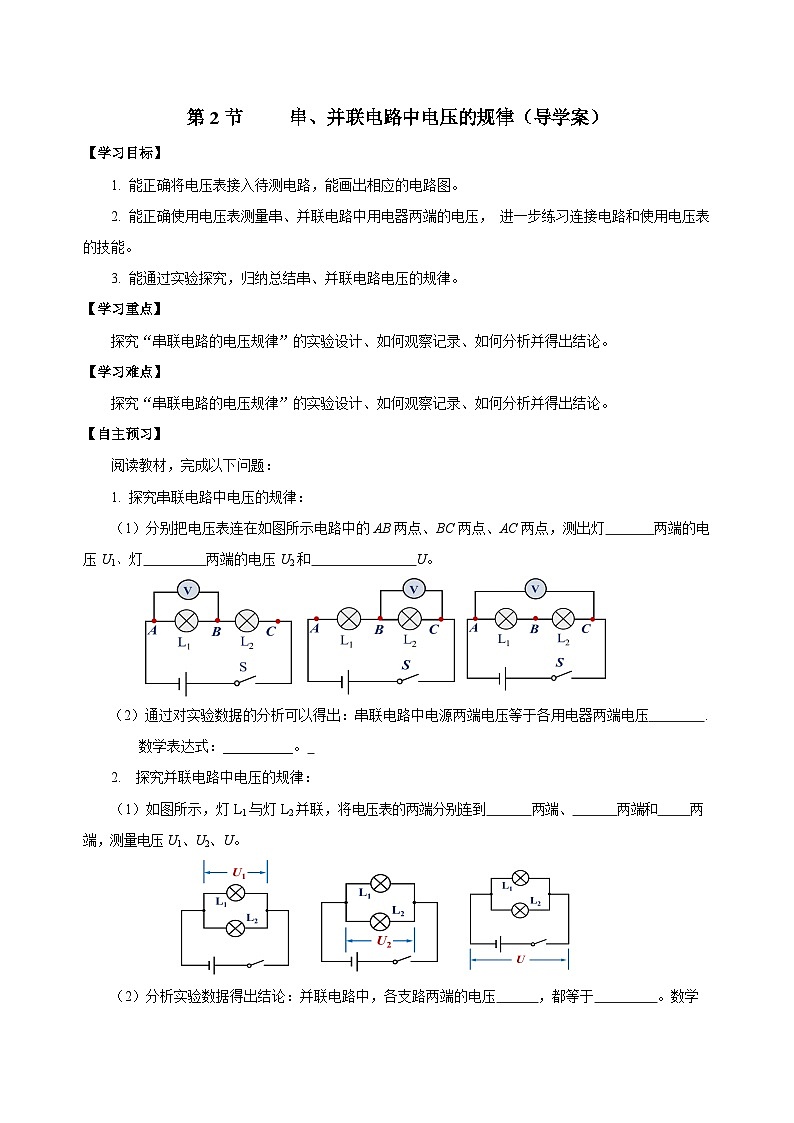

（1）分別把電壓表連在如圖所示電路中的AB兩點、BC兩點、AC兩點，測出燈 兩端的電壓U1、燈 兩端的電壓U2和 U。
（2）通過對實驗數據的分析可以得出：串聯電路中電源兩端電壓等于各用電器兩端電壓 .
數學表達式：__________。
2. 探究并聯電路中電壓的規律：
（1）如圖所示，燈L1與燈L2并聯，將電壓表的兩端分別連到 兩端、 兩端和 兩端，測量電壓U1、U2、U。
（2）分析實驗數據得出結論：并聯電路中，各支路兩端的電壓 ，都等于 。數學表達式： .
【合作探究】
探究一、串聯電路電壓的規律
【學生實驗】探究串聯電路中用電器兩端的電壓與電源兩端電壓的關系
（1）提出問題：
如圖1所示，兩個燈泡串聯后接在電源兩端，兩燈泡兩端的電壓與電源兩端電壓有什么關系？
（2）猜想與假設
猜想1：串聯電路中的總電壓等于各用電器兩端的電壓之和。
猜想2：串聯電路中的總電壓與各用電器兩端的電壓相等。
猜想3：……
圖1 圖2
（3）設計實驗
①設計實驗電路并畫出電路圖，如圖2所示。
②選用 （相同/不同）規格的小燈泡L1、L2連接電路。根據 電壓選擇電壓表的量程。
③將電壓表的兩端分別連到 、 、 ，測量電壓U1、U2、U。
④改變兩個小燈泡的 ，重做上述實驗。
（4）進行實驗
①根據電路圖連接電路，閉合電鍵，測出AB兩點間（即L1兩端）的電壓并記錄；
②根據電路圖連接電路，閉合電鍵，測出BC兩點間（即L2兩端）的電壓并記錄；
③根據電路圖連接電路，閉合電鍵，測出AC兩點的電壓（電源兩端電壓）并記錄；
④實驗數據
實驗次數
L1兩端電壓
UAB/V
L2兩端電壓UBC/V
電源兩端電壓UAC/V
1
1.8
1.2
3.0
2
1.1
1.9
3.0
3
1.4
1.6
3.0
（5）分析論證
通過對實驗數據的分析可得出結論：串聯電路中電源兩端電壓等于各用電器兩端電壓 。
數學表達式： 。
（6）交流與評估
①采用不同規格的小燈泡多次測量的目的是使實驗結論具有 ，防止偶然性。
②換用不同規格的小燈泡時，各小燈泡兩端的電壓 發生改變，但電源兩端的電壓(總電壓）是不變的。
2. 串聯電池組的電壓
（1）做一做
把一節干電池的負極和另一節干電池的正極連在一起組成電池組。分別測量每節干電池兩端的電壓，然后測量這個電池組的電壓。它們之間有什么關系？
2節干電池串聯，電池組電壓為U= V；3節干電池串聯，電池組電壓為U= V。
（2）結論：串聯電池組兩端的電壓等于每節電池兩端電壓 ，即U= （n為電池節數）
【例題1】如圖所示，用電壓表分別測量L1兩端的電壓U1、L2兩端的電壓U2以及L1、L2串聯的總電壓U，請根據表盤讀數回答下列問題：
（1）L1兩端的電壓U1是多大？
（2）L2兩端的電壓U2是多大？
（3）L1、L2串聯的總電壓U是多大？
（4）電源電壓是多大？
【例題2】小順利用圖1所示電路“探究串聯電路的電壓規律”。
（1）在圖1畫出電壓表，使其測AB間的電壓________。
（2）選擇器材進行實驗時，L1與L2的規格要不同的，目的是_______。
（3）連接好電路后，閉合開關，若兩燈均不亮，電壓表示數為零，則電路故障可能是________。（假設故障只發生在燈L1或L2處）
（4）更換不同規格的燈泡進行實驗，記錄實驗數據如表格所示，分析數據可得出結論：在串聯電路中________。
探究二、并聯電路電壓的規律
1. 實驗探究：探究并聯電路各支路用電器兩端的電壓與電源兩端電壓的關系。
（1）提出問題
如圖1兩個燈泡并聯后接在電源兩端，各支路用電器兩端的電壓與電源兩端的電壓有什么關系？
（2）猜想與假設
猜想1：并聯電路各支路兩端的電壓之和等于電源兩端的總電壓；
猜想2：并聯電路各支路兩端的電壓相等，并等于電源兩端的總電壓；
猜想3：……
圖1 圖2

（3）設計實驗
①設計實驗電路并畫出電路圖（圖2所示）。
②選用 （相同/不同）規格的小燈泡L1、L2連接電路。根據 電壓選擇電壓表的量程。
③將電壓表的兩端分別連到 兩端、 兩端和 兩端，測量電壓U1、U2、U。
④改變兩個小燈泡的 ，重做上述實驗。
（4）進行實驗
①測燈L1兩端的電壓并記錄；②測燈L2兩端的電壓并記錄；③測電源兩端電壓并記錄。
④實驗數據
實驗
次數
L1兩端電壓
U1/V
L2兩端電壓
U2/V
電源兩端電壓U/V
1
2.9
2.9
2.9
2
2.8
2.8
2.8
3
2.8
2.8
2.8

（5）分析論證
通過對實驗數據的分析可得出結論：并聯電路中電源兩端電壓與各支路用電器兩端電壓 。數學表達式： 。
（6）交流與評估
①當電路中有多個用電器并聯時，此結論仍然成立，表達式為U1=U2=U3=…=Un=U。
②當把幾節相同的新干電池并聯時，并聯電池組兩端的電壓等于一節干電池兩端的電壓，即
U=U1=1.5 V。
③采用不同的方法多次進行實驗的目的是得出普遍規律，防止結論的偶然性。
【例題3】為探究并聯電路中電壓的規律，實驗室提供的器材有：干電池組（電壓約為3V）、電壓表、多個小燈泡、開關、導線若干。
（1）請用筆畫線代替導線，在圖甲中把電路連接完整，要求電壓表測量燈L1兩端的電壓；
（2）實驗中，某小組分別測出燈L1、L2兩端的電壓和并聯電路的總電壓，電壓表的示數都相同，如圖乙所示，其值為_______V。根據這組數據，該小組得出并聯電路中電壓的規律為：并聯電路總電壓與各用電器兩端的電壓_______；
【精講點撥】
1. 采用不同規格的小燈泡多次測量的目的是使實驗結論具有普遍性，防止偶然性。換用不同規格的小燈泡時，各小燈泡兩端的電壓會發生改變，但電源兩端的電壓（總電壓）是不變的。
2. 串聯電池組兩端的電壓等于每節電池兩端電壓之和，即U=1.5V×n（n為電池節數）。
3. 當電路中有多個用電器并聯時，此結論仍然成立，表達式為U1=U2=U3=…=Un=U。
4. 當把幾節相同的新干電池并聯時，并聯電池組兩端的電壓等于一節干電池兩端的電壓，即U=U1=1.5 V。
【歸納整理】
第2節 串、并聯電路中電壓的規律

【課堂練習】
1. 如圖1所示一種節日小彩燈是由多個小燈泡組成的，若每個小彩燈上標注的正常工作電壓是9V，則應將______個小彩燈______（填“串”或“并”）聯接在家庭電路兩端。測得第一個燈泡的電流為0.2A，第5個燈泡的電流為______A。
圖1 圖2
2. 在如圖2所示的電路中，電源電壓是6 V，電壓表示數是2 V，電壓表測的是燈 _____兩端的電壓，燈L1兩端的電壓為 _____V．
3. 一個電動機工作時，要求電源電壓是6V。如果用干電池作電源，需要_____節_____聯起來。
4．在“探究串聯電路電壓的規律”的實驗中，連接電路如圖所示，要求用電壓表測L2兩端的電壓．圖中只有一根導線連錯了，請你在連錯的導線上畫“×”，并畫出正確的電路連接______．
5. 如圖所示，在探究“串聯電路中用電器兩端的電壓與電源兩端電壓的關系”的實驗中，用電壓表測得U1=3V，U2=3V，U=6V，在表格中記錄數據后，下一步應該做的是（ ）
A．整理器材，分析數據，得出結論
B．改變電源電壓，再測出幾組電壓值
C．對換L1和L2的位置，再測出一組電壓值
D．換用不同規格的小燈泡，再測出幾組電壓值
6. 如圖所示，一個有蓋的木盒，盒蓋上可看到兩只燈泡和一個開關（導線的連接和電源隱藏在盒內），開關閉合，下列說法不正確的是（ ）
A．如果兩燈都亮，兩燈可能是串聯，也可能是并聯
B．若用電壓表測得兩燈的電壓相等，則兩燈一定是并聯
C．若用電壓表測得兩燈的電壓不相等，則兩燈一定是串聯
D．若用電流表測量通過兩燈的電流不相等，則兩燈一定是并聯
7．在“探究串聯電路中電壓的規律”的實驗中：
（1）根據圖甲連接電路，與B點相連的是電壓表的 ___接線柱；
（2）閉合開關，電壓表示數如圖乙所示，此時電壓表的示數為 ___V；為了使實驗結果更準確，接下來應該：斷開開關，_____；
（3）調整后，再次閉合開關，測量電壓UAB、UBC和UAC ，把實驗數據記錄在表格中。分析表格得結論：串聯電路中，____。（寫出UAB、UBC和UAC之間的關系式即可）
8. 在“探究并聯電路電壓規律”的實驗中，小明使用了兩個規格相同的燈泡。
（1）如圖甲，小明已完成部分電路連接，閉合開關，燈泡L1、L2的發光情況是 ______________，電壓表 _____（選填“有”或“無”）示數，請用筆畫線在圖中增加一條導線，使電路連接完整（導線不能交叉）；
（2）如圖乙所示電路，將電壓表正確接在a、b兩點，閉合開關后，電壓表的示數如圖丙所示，則電壓表示數為 _____V；
（3）依次將電壓表改接到c、d兩點和e、f兩點，發現電壓表示數與（2）中電壓表示數相同，由此他得出結論：在并聯電路中，各支路兩端的電壓相等且等于電源電壓，此實驗 _____（選填“科學”或“不科學”），接下來應該進行的操作是 _____。
【課后反思】本節課學習中，你有哪些收獲，還有哪些問題？
實驗次序
U1/V
U2/V
U/V
1
2.0
4.0
6.0
2
3.5
2.5
6.0
3
4.5
1.5
6.0
電路
串聯電路
并聯電路
電壓規律
電源兩端電壓等于各
用電器兩端電壓之和
電源兩端電壓與各支路
用電器兩端電壓相等
數學表達式
U＝U1+U2
U＝U1=U2
實驗次數
UAB/V
UBC/V
UAC/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.8
1.2
3.0
