初中物理人教版九年級全冊第1節 電壓測試題

這是一份初中物理人教版九年級全冊第1節 電壓測試題，共6頁。試卷主要包含了電壓，電壓的測量等內容，歡迎下載使用。

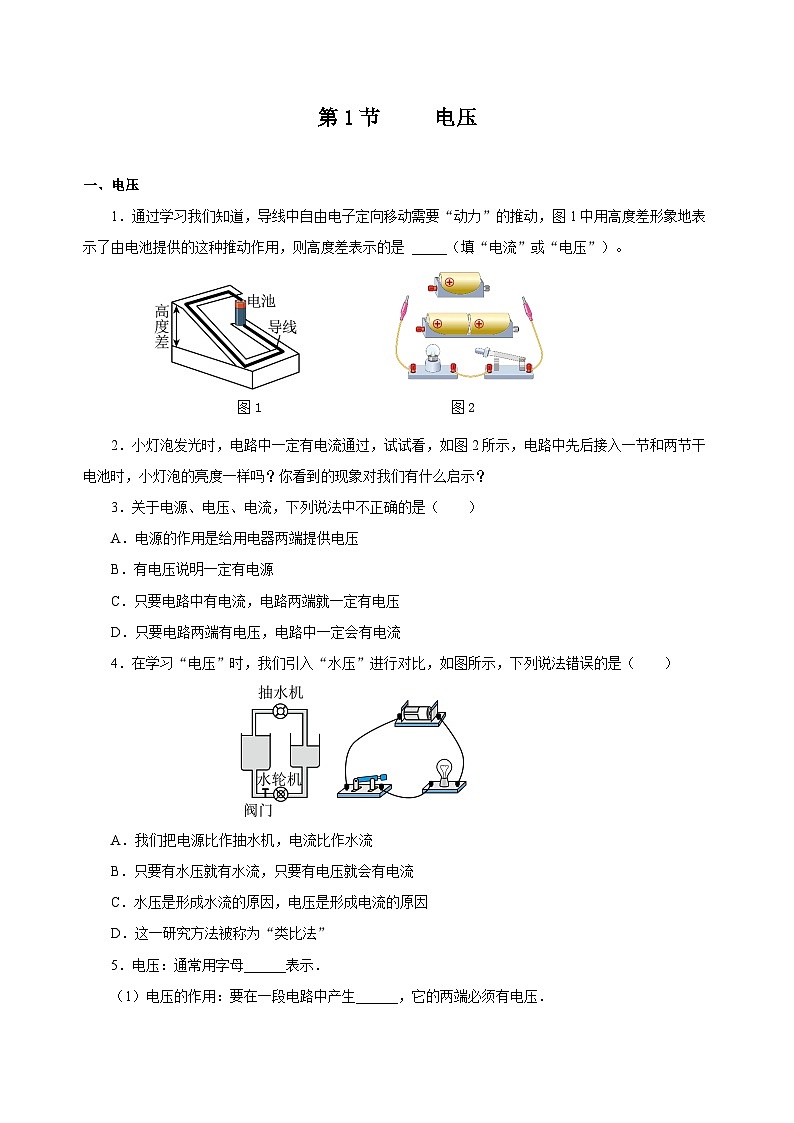

一、電壓
1．通過學習我們知道，導線中自由電子定向移動需要“動力”的推動，圖1中用高度差形象地表示了由電池提供的這種推動作用，則高度差表示的是 _____（填“電流”或“電壓”）。
圖1 圖2
2．小燈泡發光時，電路中一定有電流通過，試試看，如圖2所示，電路中先后接入一節和兩節干電池時，小燈泡的亮度一樣嗎？你看到的現象對我們有什么啟示？
3．關于電源、電壓、電流，下列說法中不正確的是（ ）
A．電源的作用是給用電器兩端提供電壓
B．有電壓說明一定有電源
C．只要電路中有電流，電路兩端就一定有電壓
D．只要電路兩端有電壓，電路中一定會有電流
4．在學習“電壓”時，我們引入“水壓”進行對比，如圖所示，下列說法錯誤的是（ ）
A．我們把電源比作抽水機，電流比作水流
B．只要有水壓就有水流，只要有電壓就會有電流
C．水壓是形成水流的原因，電壓是形成電流的原因
D．這一研究方法被稱為“類比法”
5．電壓：通常用字母______表示．
（1）電壓的作用：要在一段電路中產生______，它的兩端必須有電壓．

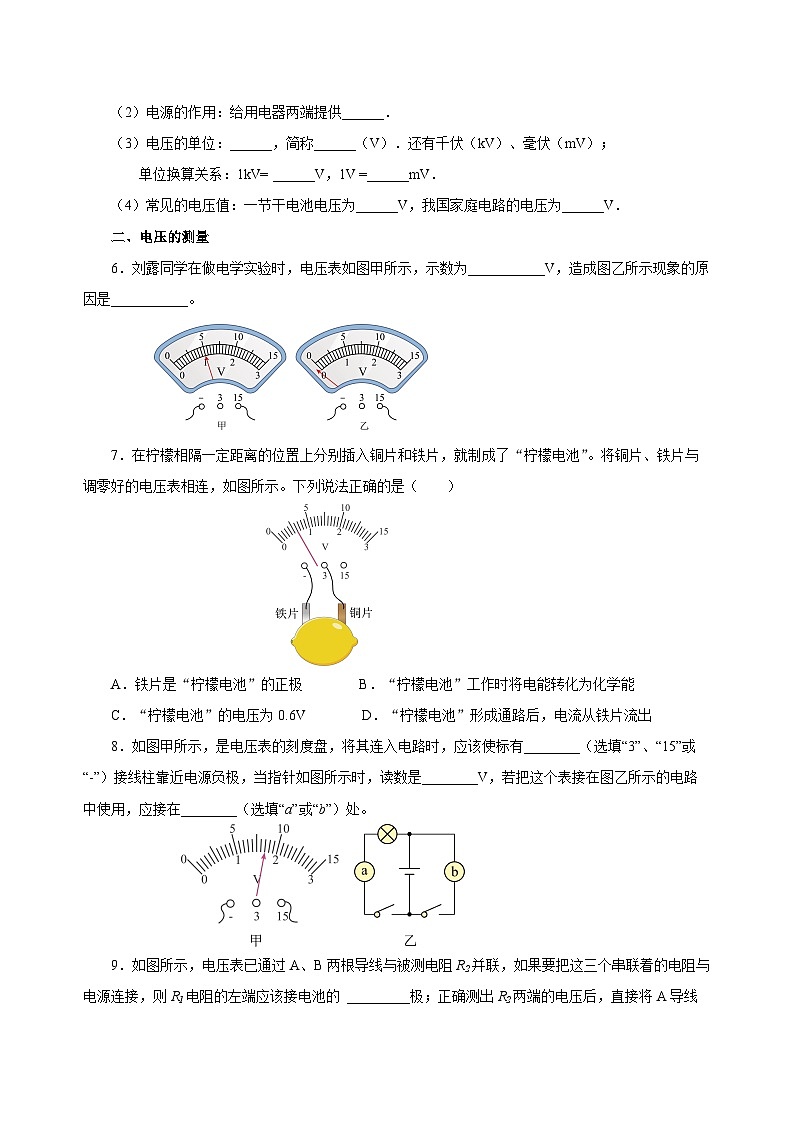

（2）電源的作用：給用電器兩端提供______．
（3）電壓的單位：______，簡稱______（V）．還有千伏（kV）、毫伏（mV）；
單位換算關系：1kV= ______V，1V =______mV．
（4）常見的電壓值：一節干電池電壓為_(kāi)_____V，我國家庭電路的電壓為_(kāi)_____V．
二、電壓的測量
6．劉露同學在做電學實驗時，電壓表如圖甲所示，示數為_(kāi)__________V，造成圖乙所示現象的原因是___________。
7．在檸檬相隔一定距離的位置上分別插入銅片和鐵片，就制成了“檸檬電池”。將銅片、鐵片與調零好的電壓表相連，如圖所示。下列說法正確的是（ ）
A．鐵片是“檸檬電池”的正極 B．“檸檬電池”工作時將電能轉化為化學能
C．“檸檬電池”的電壓為0.6V D．“檸檬電池”形成通路后，電流從鐵片流出
8．如圖甲所示，是電壓表的刻度盤，將其連入電路時，應該使標有________（選填“3”、“15”或“-”）接線柱靠近電源負極，當指針如圖所示時，讀數是________V，若把這個表接在圖乙所示的電路中使用，應接在________（選填“a”或“b”）處。

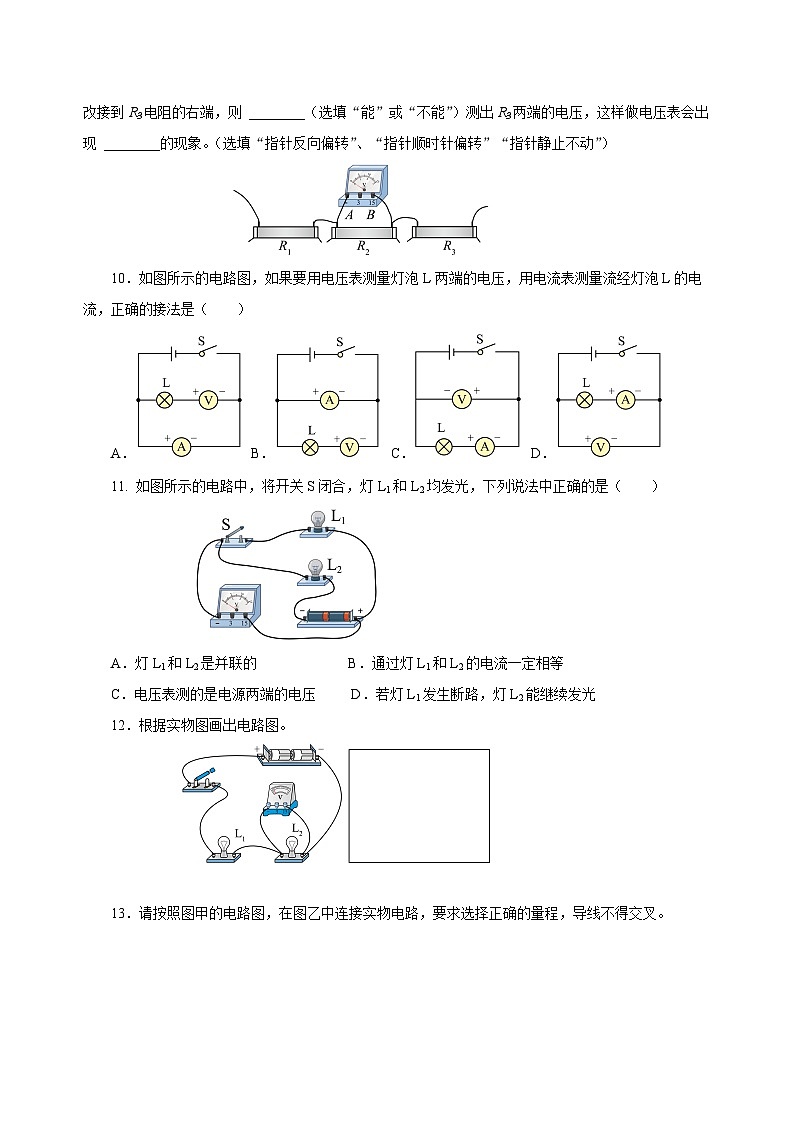

9．如圖所示，電壓表已通過A、B兩根導線與被測電阻R2并聯，如果要把這三個串聯著的電阻與電源連接，則R1電阻的左端應該接電池的 _________極；正確測出R2兩端的電壓后，直接將A導線改接到R3電阻的右端，則 ________（選填“能”或“不能”）測出R3兩端的電壓，這樣做電壓表會出現 ________的現象。（選填“指針?lè)聪蚱D(zhuǎn)”、“指針順時針偏轉”“指針靜止不動”）
10．如圖所示的電路圖，如果要用電壓表測量燈泡L兩端的電壓，用電流表測量流經燈泡L的電流，正確的接法是（ ）
A．B．C．D．
11. 如圖所示的電路中，將開關S閉合，燈L1和L2均發光，下列說法中正確的是（ ）
A．燈L1和L2是并聯的 B．通過燈L1和L2的電流一定相等
C．電壓表測的是電源兩端的電壓 D．若燈L1發生斷路，燈L2能繼續發光
12．根據實物圖畫出電路圖。
13．請按照?qǐng)D甲的電路圖，在圖乙中連接實物電路，要求選擇正確的量程，導線不得交叉。
14．兩只水果點亮一只發光二極管（如圖所示）。
（1）兩水果之間______（選填“串聯”或“并聯”）；水果內______能轉化為_(kāi)_____能；
（2）金屬片A是水果電池的______（選填“正極”或“負極”），導線PQ中自由電子的運動方向是______（選填“從P到Q”或“Q到P”）；
（3）現將二極管正負極接線對調，二極管______（選填“發光”或“不發光”），此時把一個電壓表并在二極管兩端，電壓表______（選填“有”或“沒有”）示數。
15．如圖甲所示電路，若電源電壓為3V，使用適當?shù)牧砍毯?，閉合開關，電壓表的示數如圖乙所示，則正確的是（ ）
A．小燈泡L1、L2是串聯，電壓表測的是L1兩端的電壓
B．小燈泡L1、L2是并聯，電壓表測的是L2兩端的電壓
C．L1兩端的電壓是5V，若開關斷開，電壓表示數為3V
D．L1兩端的電壓是1V，若開關斷開，電壓表示數為0V
16．（2022湖南湘西·中考真題）將銅片和鋅片放入裝有鹽水的燒杯中，就成了一個自制電池，用導線將電壓表與銅片、鋅片相連，測量這個自制電池的電壓，如圖所示。以下說法正確的是（ ）
A．鋅片是電池的正極 B．這個電池的電壓為6V
C．這個電池的電壓為3V D．這個電池的電壓為0.6V
17．（2022·廣西河池·統考中考真題）在圖甲所示的電路中，閉合開關后電流表的示數如圖乙所示。下列描述正確的是（ ）
A．燈泡L1與L2并聯 B．電壓表測L2兩端的電壓
C．通過L1、L2的電流相等 D．通過L1的電流為0.22A
18．（2022·廣西百色·統考中考真題）如圖所示電路，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數。下列關于電路的分析不正確的是（ ）
A．燈L1與燈L2并聯 B．電壓表測量燈L1兩端的電壓
C．只斷開開關S1，燈L2正常發光 D．電流表測量電路總電流
19．（2022·四川廣安·統考中考真題）在如圖所示電路的“”內填上適當?shù)碾姳矸?hào)。要求：當開關S閉合時，電路連接正確。
20．（2022·山東東營·統考中考真題）如圖所示，閉合開關，燈L1、L2均不亮，小華用電壓表去判斷電路故障，當他將電壓表接在L1兩端時，電壓表無示數；當他將電壓表接在L2兩端時，電壓表有示數，由此可以判斷（ ）
A．燈L1斷路 B．燈L2斷路 C．燈L1短路 D．燈L2短路
