人教版九年級全冊第1節 電壓測試題

這是一份人教版九年級全冊第1節 電壓測試題，共8頁。試卷主要包含了上海地區家用電冰箱的額定電壓為，一節新干電池的電壓為等內容，歡迎下載使用。

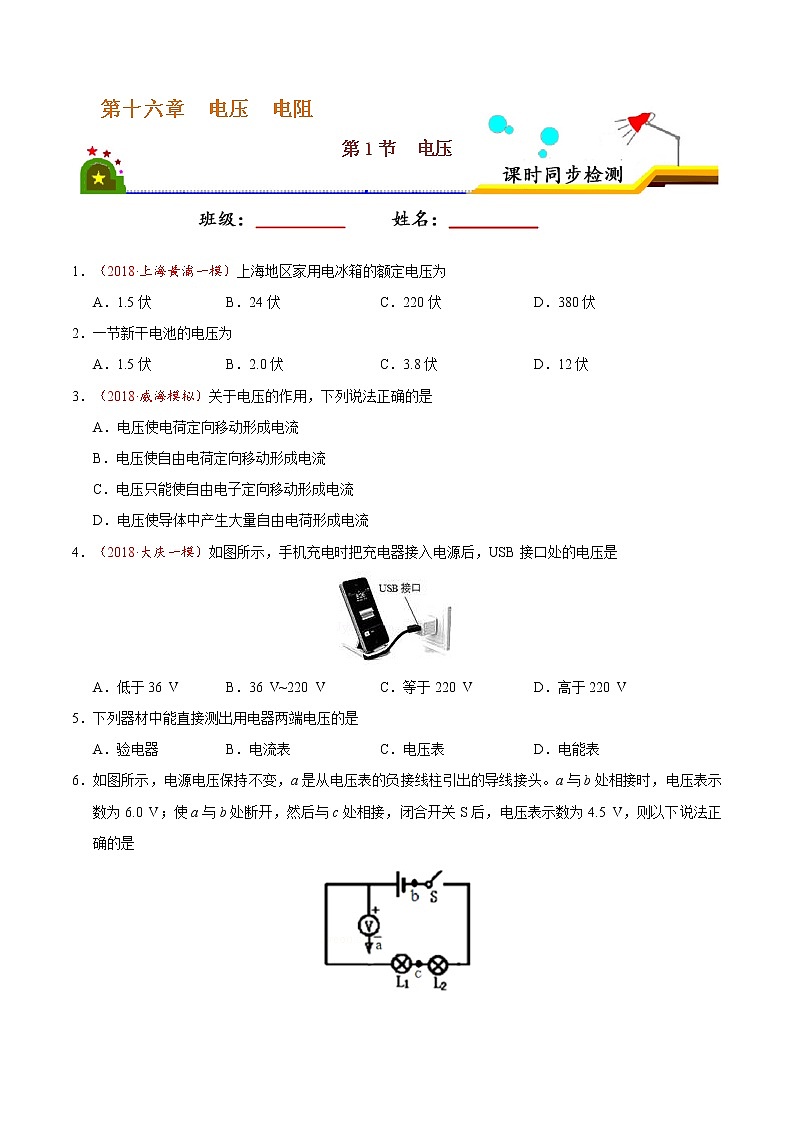

1．（2018·上海黃浦一模）上海地區家用電冰箱的額定電壓為
A．1.5伏B．24伏C．220伏D．380伏
2．一節新干電池的電壓為
A．1.5伏B．2.0伏C．3.8伏D．12伏
3．（2018·威海模擬）關于電壓的作用，下列說法正確的是
A．電壓使電荷定向移動形成電流
B．電壓使自由電荷定向移動形成電流
C．電壓只能使自由電子定向移動形成電流
D．電壓使導體中產生大量自由電荷形成電流
4．（2018·大慶一模）如圖所示，手機充電時把充電器接入電源后，USB接口處的電壓是
A．低于36 VB．36 V~220 VC．等于220 VD．高于220 V
5．下列器材中能直接測出用電器兩端電壓的是
A．驗電器B．電流表C．電壓表D．電能表

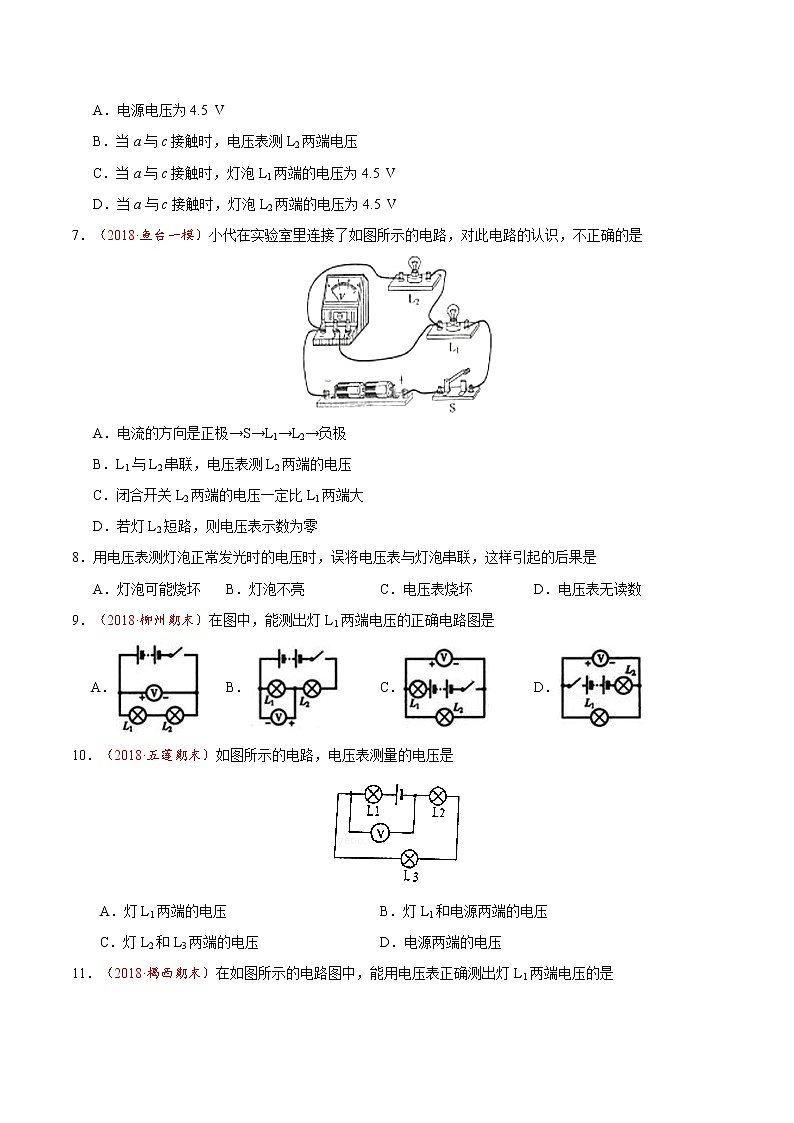

6．如圖所示，電源電壓保持不變，a是從電壓表的負接線柱引出的導線接頭。a與b處相接時，電壓表示數為6.0 V；使a與b處斷開，然后與c處相接，閉合開關S后，電壓表示數為4.5 V，則以下說法正確的是
A．電源電壓為4.5 V
B．當a與c接觸時，電壓表測L2兩端電壓
C．當a與c接觸時，燈泡L1兩端的電壓為4.5 V
D．當a與c接觸時，燈泡L2兩端的電壓為4.5 V
7．（2018·魚臺一模）小代在實驗室里連接了如圖所示的電路，對此電路的認識，不正確的是
A．電流的方向是正極→S→L1→L2→負極
B．L1與L2串聯，電壓表測L2兩端的電壓
C．閉合開關L2兩端的電壓一定比L1兩端大
D．若燈L2短路，則電壓表示數為零
8．用電壓表測燈泡正常發光時的電壓時，誤將電壓表與燈泡串聯，這樣引起的后果是
A．燈泡可能燒壞B．燈泡不亮C．電壓表燒壞D．電壓表無讀數
9．（2018·柳州期末）在圖中，能測出燈L1兩端電壓的正確電路圖是
A．B．C．D．
10．（2018·五蓮期末）如圖所示的電路，電壓表測量的電壓是
A．燈L1兩端的電壓B．燈L1和電源兩端的電壓
C．燈L2和L3兩端的電壓D．電源兩端的電壓
11．（2018·揭西期末）在如圖所示的電路圖中，能用電壓表正確測出燈L1兩端電壓的是
A．B．
C．D．
12．如圖所示，實驗室用電壓表的讀數為
A．2.5 VB．10.5 VC．12 VD．12.5 V
13．實驗課上，一位同學選“0~3 V”量程的電壓表測量電壓，但另一同學卻讀數為12 V，則實際上測得的電壓應該是
A．1.2 VB．24 VC．0.24 VD．2.4 V
14．下列表示電壓表的示數為1.4 V的是
A．B．
C．D．
15．小寧的探究小組在練習使用電壓表時，軍軍把電壓表接成了如圖所示的電路。當閉合開關時所發生的現象是
A．燈泡亮、電壓表有示數B．燈泡亮、電壓表無示數
C．燈泡不亮、電壓表有示數D．燈泡不亮、電壓表無示數
16．如圖所示，電壓表的接法正確的是
A．B．
C．D．
17．如圖所示，閉合開關S后，張凱想用電壓表測量燈泡L1兩端的電壓，則電壓表應接在
A．a(chǎn)、b之間，且a與電壓表“﹣”接線柱連接
B．a(chǎn)、b之間，且b與電壓表“﹣”接線柱連接
C．c、d之間，且c與電壓表“﹣”接線柱連接
D．c、d之間，且d與電壓表“﹣”接線柱連接
18．如圖所示，甲、乙兩個小燈泡連接在電路中，①②③可能是電壓表或電流表，下列說法正確的是
A．若①②為電流表，③為電壓表，兩燈都亮
B．若①②為電壓表，③為電流表，兩燈都亮
C．若①③為電壓表，②為電流表，兩燈串聯都不亮
D．若①③為電流表，②為電壓表，兩燈并聯都亮
19．小寧在探究練習使用電壓表時，把電壓表接成了如圖所示的電路。當閉合開關時所發生的現象是
A．燈泡亮、電壓表有示數
B．燈泡亮、電壓表無示數
C．燈泡不亮、電壓表有示數
D．燈泡不亮、電壓表無示數
20．在用電壓表測量如圖所示電路中燈泡L兩端的電壓時，電壓表應接在
A．a(chǎn)、b之間，a與電壓表“+”接線柱連接
B．a(chǎn)、b之間，b與電壓表“+”接線柱連接
C．c、d之間，c與電壓表“+”接線柱連接
D．c、d之間，d與電壓表“+”接線柱連接
21．（2018·東莞一模）填寫下列電壓最接近的數值：
（1）一節新的干電池的電壓為_________V；
（2）三節鉛蓄電池串聯的總電壓為_________V；
（3）正常情況下人體的安全電壓為_________V。
22．（2018·上海普陀一模）“水果電池”被稱為最天然也是最沒有污染的電池，在水果中插入不同金屬制成的極板，并保持兩塊極板間的距離、極板與水果的接觸面積不變，用電壓表直接測量兩塊極板之間的電壓，結果如下表：
（1）“水果電池”實現的是_________能轉化為電能。
（2）根據表中數據及相關條件可知：“水果電池”電壓與_________和_________有關。
23．一節新干電池的電壓為_________伏，手電筒、小型收音機等用電器經常采用幾節干電池_________（選填“串聯”或“并聯”）在一起進行供電。家中空調、冰箱等用電器正常工作時的電壓均為_________伏。
24．燈L1與燈L2串聯，先用電壓表測燈L1兩端的電壓，如圖所示。再測燈L2兩端的電壓時，只將電壓表接A的一端改接C，這種接法_________（填“正確”或“不正確”）。原因是__________________。
25．如圖所示，愛動手的小江在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，制成了一個鹽水電池。觀察電壓表的接線和指針偏轉可知：銅片是鹽水電池的_________（選填“正“或“負”）極，鹽水電池的電壓為_________V。
26．如圖1所示的實物圖，閉合開關S，燈泡L1與L2的連接方式是_________，如圖2所示，電壓表測得L2的電壓是_________V。
27．如圖所示，當開關S閉合后，要使電阻R1、R2并聯，請在圓圈內填入適合的電表。

28．如圖所示，燈L1與L2串聯在由三節蓄電池組成的電源上，先用電壓表測燈L1兩端的電壓為2.6 V，則選用電壓表的量程是_________。再測電源電壓時，只將電壓表接B的一端改接C，這種接法_________（填“正確”或“不正確”），理由是_________________________________。
29．在圖中的○里填上適當?shù)碾姳矸枺怪蔀檎_的電路圖。
30．請在圖中補畫兩根線，使電壓表正確測量L1兩端電壓。注意連線不能交叉。
31．（2018·江陰二模）請在圖中圓圈中填上電壓表或電流表的符號，使之成為正確的電路圖。根據題目要求完成作圖。
32．（2018·南平模擬）如圖1所示是小宇自制的幾種水果電池的一種，可以讓LED燈發光。
（1）為了確定水果電池的正負極，他可以選用下列_________實驗儀器進行判斷。（填字母）
A．小燈泡B．電壓表C．電阻
（2）在水果中插入不同金屬制成的極板，并保持兩塊極板間的距離、極板與水果的接觸面積不變，測量兩塊極板之間的電壓，結果如右表：
①“水果電池”實現的是_________能轉化為電能。
②根據表中數據及相關條件可知：“水果電池”電壓與_________和_________有關。
（3）小宇學習了野外生火的知識，做了如圖2所示的點火實驗，用鐵絲把兩種材料的釘子兩兩一組纏在一起，留下頭尾兩顆釘子接上電線，檸檬電池就完成了。把準備好的鋼絲絨拿出來，上面鋪上一些碎紙片，然后用檸檬電池兩條電線去接觸鋼絲絨，通電后觀察到鋼絲絨上面的紙片很快開始燃燒。
①多插幾組釘子相當于多幾節電池_________聯，效果會比較明顯；
②通電后的鋼絲絨會使紙片著火是因為電流的_________效應；
③在選擇檸檬電池的兩極材料時，最好選擇上表中的_________一組極板材料制成的釘子。鐵﹣鋅
鐵﹣銅
銅﹣鋅
蘋果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠蘿
0.50伏
0.55伏
1.00伏
橙
0.75伏
0.78伏
1.05伏
極板材料
水果種類
兩極板間的電壓/V
鐵﹣鋅
鐵﹣銅
銅﹣鋅
蘋果
0.55
0.60
0.95
梨
0.40
0.50
0.90
菠蘿
0.50
0.55
1.00
橙
0.75
0.78
1.05
