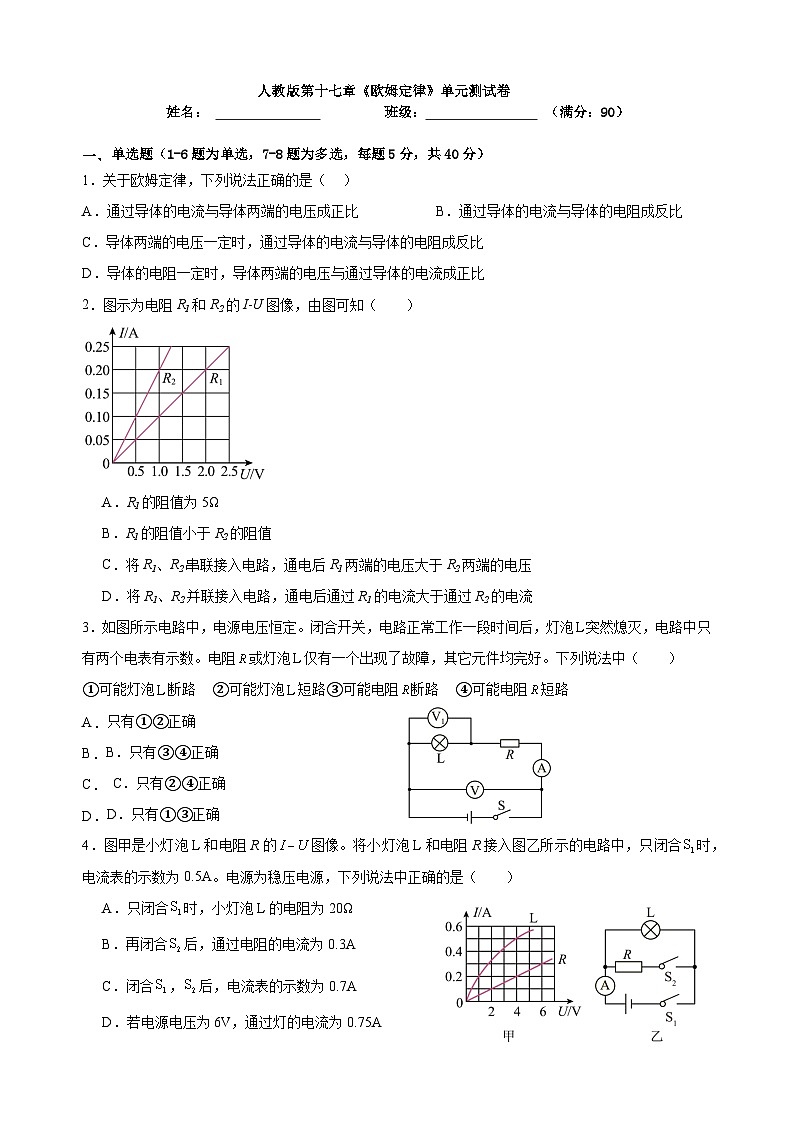

人教版第十七章《歐姆定律》單元測試卷 姓名： 班級： （滿分：90） 單選題（1-6題為單選，7-8題為多選，每題5分，共40分） 1．關于歐姆定律，下列說法正確的是（????） A．通過導體的電流與導體兩端的電壓成正比 B．通過導體的電流與導體的電阻成反比 C．導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比 D．導體的電阻一定時，導體兩端的電壓與通過導體的電流成正比 2．圖示為電阻R1和R2的I-U圖像，由圖可知（　?。? A．R1的阻值為5Ω B．R1的阻值小于R2的阻值 C．將R1、R2串聯接入電路，通電后R1兩端的電壓大于R2兩端的電壓 D．將R1、R2并聯接入電路，通電后通過R1的電流大于通過R2的電流 3．如圖所示電路中，電源電壓恒定。閉合開關，電路正常工作一段時間后，燈泡突然熄滅，電路中只有兩個電表有示數。電阻或燈泡僅有一個出現了故障，其它元件均完好。下列說法中（　?。?①可能燈泡斷路????②可能燈泡短路③可能電阻斷路????④可能電阻短路 只有①②正確 B．只有③④正確 C．只有②④正確 D．只有①③正確 4．圖甲是小燈泡L和電阻R的圖像。將小燈泡L和電阻R接入圖乙所示的電路中，只閉合時，電流表的示數為0.5A。電源為穩壓電源，下列說法中正確的是（　?。?A．只閉合時，小燈泡L的電阻為20Ω B．再閉合后，通過電阻的電流為0.3A C．閉合，后，電流表的示數為0.7A D．若電源電壓為6V，通過燈的電流為0.75A 5．為保障安全，現在很多室內公共場所安裝有煙霧報警裝置，如圖所示是煙霧報警的簡化原理圖。電源電壓保持不變，R0為定值電阻，光敏電阻R的阻值隨光照強度的減弱而增大，當電路中的電流減小至某一數值時報警器開始報警。當有煙霧遮擋射向光敏電阻R的激光時，下列說法正確的是（　?。?A．電流表的示數變小，電壓表的示數不變 B．電流表的示數變小，電壓表的示數變大 C．電流表的示數不變，電壓表的示數變大 D．電流表的示數不變，電壓表的示數不變 6．如圖所示為油量表示意圖，當油量減少時，下列說法正確的是（　?。? A．R不斷減小 B．R總不斷減小 C．I總不斷減小 D．R兩端電壓不斷減小 7．如圖所示，電源電壓6V保持不變，定值電阻標有“10Ω??0.5A”字樣，滑動變阻器標有“20Ω??1A”字樣，電流表和電壓表選擇的量程分別為0～0.6A和0~3V。閉合開關S，在保證電路安全的情況下，下列說法中正確的是（　?。?A．電路中的最大電流為0.5A B．兩端的最大電壓為4V C．兩端的最小電壓為3V D．滑動變阻器阻值的取值范圍為2Ω～10Ω 8．如圖所示是電阻甲和乙的I－U圖像，由圖像可知下列判斷正確的是（　?。?A．甲的電阻值是20Ω B．甲的電阻值大于乙的電阻值 C．甲、乙串聯，乙兩端的電壓為1V時，甲兩端的電壓為3V D．甲、乙并聯，通過甲的電流為0.1A時，通過乙的電流為0.2A 二、填空題（每空3分，共36分） 9．如圖，電源電壓不變，已知R2=15Ω，合開關后，電流表A1、A2的示數分別為0.5A、0.2A，則通過R1的電流為 A，電源電壓為 V。 10．如圖是關于電阻R1、R2的電流與電壓關系的圖像，則R1= Ω，若將R1、R2串聯接在電路中時，通過R1的電流為0.2A，則電源電壓為 V。 11．如圖所示，電源電壓為12V保持不變，R1=10Ω。只閉合開關S時，電流表的示數為0.3A，則R1兩端的電壓U1= V，R2= Ω；當斷開開關S，閉合S1、S2時，則電流表的示數為 A。 12．如圖甲所示電路中，電源電壓、燈泡、的電阻均保持不變，且燈泡的電阻為5Ω。只閉合開關時，電流表指針如圖乙所示。隨后斷開開關，調整電流表接線柱后，同時閉合開關和時，電流表指針如圖乙所示。同時閉合開關和時，通過燈泡的電流為 A，電壓表示數為 V。 13．如圖所示為燈泡L和定值電阻R的U—I圖像，若將L和R并聯在電源電壓為6V的電路中，則整個電路的總電流為 A；若將其串聯在電源電壓為4V的電路中，則L與R的阻值之比為 。 ?? 14．如圖所示，電源電壓保持不變，電阻R1=15Ω，閉合開關S，電流表A1的示數為0.8A， 電流表A的示數為1.2A，則電阻 R2= Ω。 三、計算題（第15題6分，第16題8分，共14分） 15．如下圖所示，電路中R1的阻值為6Ω。閉合開關S 電流表A1的示數為1.2 A，電流表A2的示數為0.3A，則R2的阻值是多大？ ?? 16．如圖所示電路，電源電壓恒為9V，R1=20Ω，R2＝30Ω，電壓表量程0～15V，電流表量程0～0.6A，只閉合S1，電壓表示數6V。求： （1）R1兩端的電壓； （2）電阻R3的阻值； （3）再閉合S2，S3，電流表的示數。
