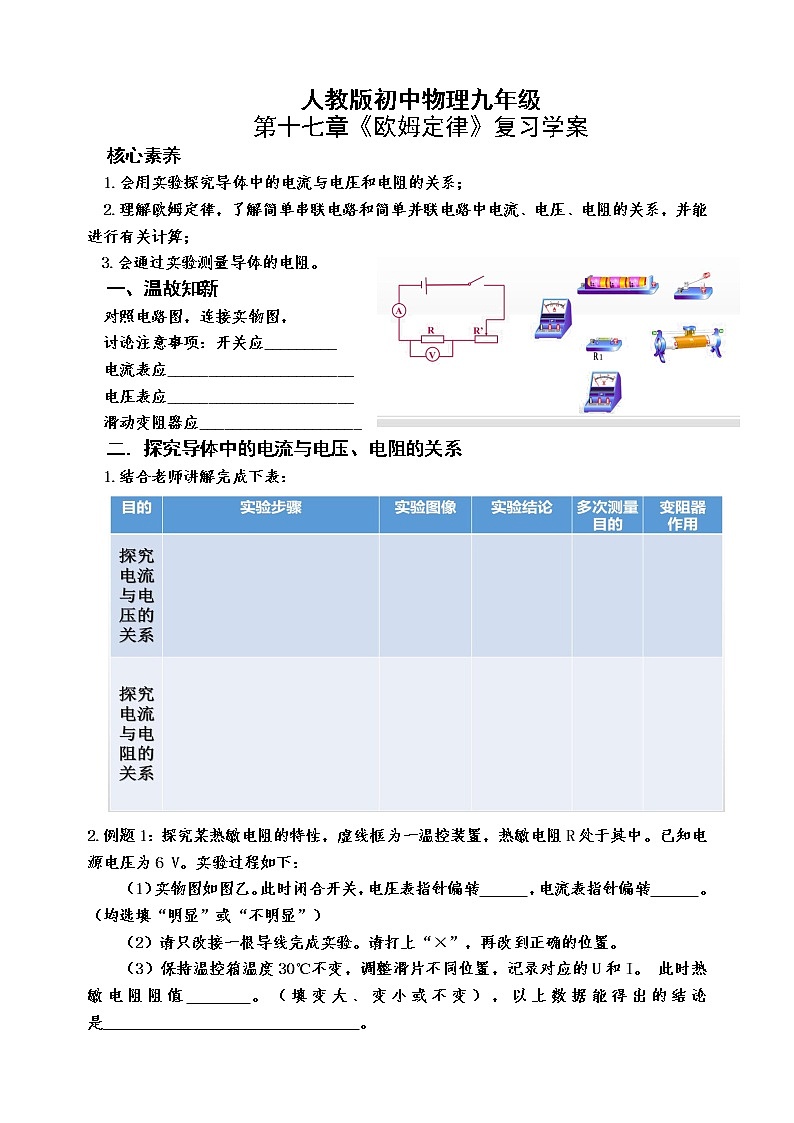

第十七章《歐姆定律》復習學案


核心素養


1.會用實驗探究導體中的電流與電壓和電阻的關系；


2.理解歐姆定律，了解簡單串聯電路和簡單并聯電路中電流、電壓、電阻的關系，并能進行有關計算；


3.會通過實驗測量導體的電阻。


一、溫故知新


對照電路圖，連接實物圖，


討論注意事項：開關應_________


電流表應_______________________


電壓表應_______________________


滑動變阻器應____________________


二．探究導體中的電流與電壓、電阻的關系


1.結合老師講解完成下表：





2.例題1：探究某熱敏電阻的特性，虛線框?yàn)橐粶乜匮b置，熱敏電阻R處于其中。已知電源電壓為6 V。實驗過程如下：


（1）實物圖如圖乙。此時閉合開關，電壓表指針偏轉 ，電流表指針偏轉 。（均選填“明顯”或“不明顯”）


（2）請只改接一根導線完成實驗。請打上“×”，再改到正確的位置。


（3）保持溫控箱溫度30℃不變，調整滑片不同位置，記錄對應的U和I。 此時熱敏電阻阻值 。（填變大、變小或不變），以上數據能得出的結論是 。

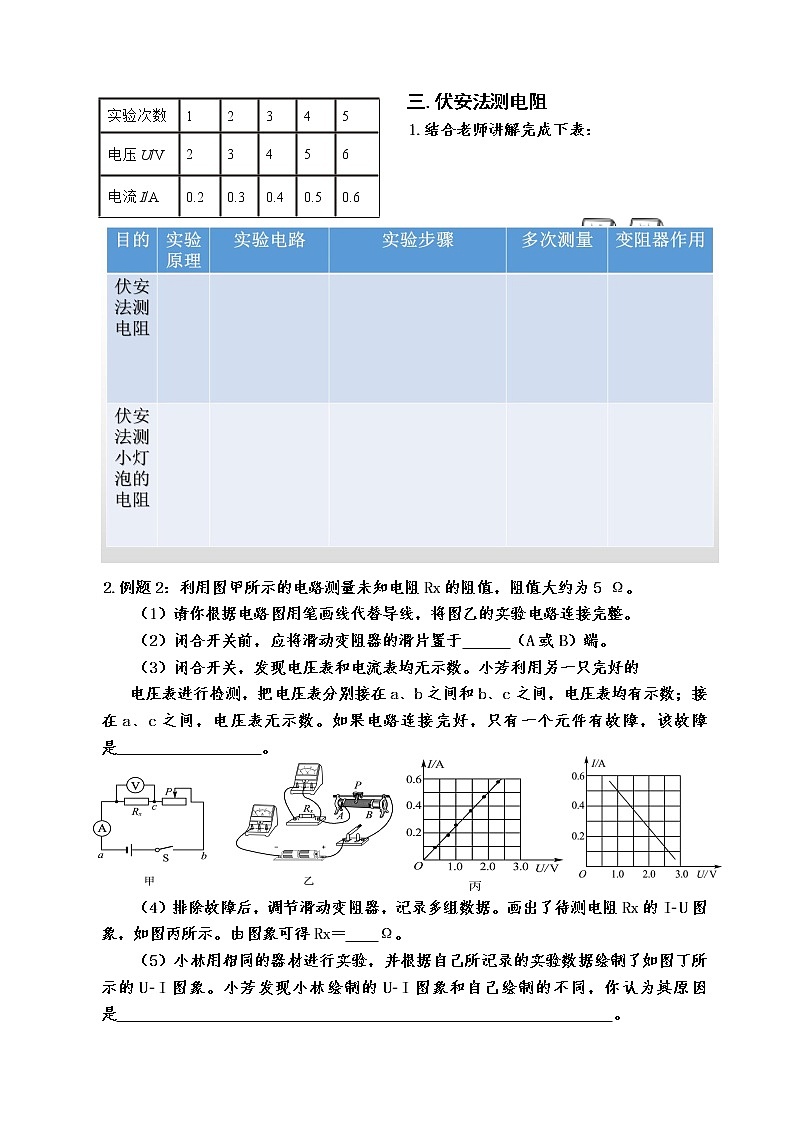

三.伏安法測電阻


1.結合老師講解完成下表：





2.例題2：利用圖甲所示的電路測量未知電阻Rx的阻值，阻值大約為5 Ω。


（1）請你根據電路圖用筆畫線代替導線，將圖乙的實驗電路連接完整。


（2）閉合開關前，應將滑動變阻器的滑片置于 （A或B）端。


（3）閉合開關，發現電壓表和電流表均無示數。小芳利用另一只完好的


電壓表進行檢測，把電壓表分別接在a、b之間和b、c之間，電壓表均有示數；接在a、c之間，電壓表無示數。如果電路連接完好，只有一個元件有故障，該故障是 。

















（4）排除故障后，調節滑動變阻器，記錄多組數據。畫出了待測電阻Rx的I-U圖象，如圖丙所示。由圖象可得Rx＝ Ω。


（5）小林用相同的器材進行實驗，并根據自己所記錄的實驗數據繪制了如圖丁所示的U-I圖象。小芳發現小林繪制的U-I圖象和自己繪制的不同，你認為其原因是 。


四.基本計算


1.歐姆定律及變形公式


串聯電路的相關公式


并聯電路的相關公式


2.例3.如圖所示,電源兩端電壓U為9V并保持不變,電阻R1阻值為10Ω。閉合開關S后,電流表A的示數I為1.2A。求:


(1)電流表A1的示數I1;(2)電阻R2的阻值。











3.例4.如圖所示，R1 =20 Ω，電路接在電壓為6 V電路中，當滑片P由最左端滑到最右端時，電壓表示數由6 V變化為1.2 V，則電流表示數變化范圍是多少？滑動變阻器R2最大阻值為多大？

















五.總結提升





六.中考檢測


圖甲為測量電阻阻值的電路圖。實驗儀器如下：兩節干電池、阻值約為5 Ω的待測電阻、電流表、電壓表、滑動變阻器、開關、導線等。


（1）請根據電路圖，將圖乙中實物連接完整。


（2）如果要求當滑動變阻器的滑片自左向右滑動時，加在待測電阻兩端的電壓增大，在實物圖中需將滑動變阻器的兩個端點連在電路中，這兩個端點是____________（從A、B、C、D中選填）


（3）實驗過程中獲得的數據如表：第三組的電流數據有誤，應為0.36 A。出現這一錯誤最可能的原因是_______________________________________________________。


（4）根據串聯電路電流和電壓的特點，再加一把刻度尺，利用該電路可以探究“滑動變阻器接入電路部分的電阻阻值與接入電路部分的長度的關系”。這種觀點是否可行？為什么？______________________________________________________。


（5）表格中第1組數據和第5組數據分別是滑片位于滑動變阻器的兩個端點時獲得的，則滑動變阻器的總阻值為 Ω。


能力提高


“探究電流與電阻關系”準備了以下實驗器材：干電池，標有“15Ω 1A”字樣的滑動變阻器，阻值分別為5Ω、10Ω、20Ω的定值電阻。


（1）圖甲中有一條導線連接有誤，請標注“×”并畫出正確連線。


（2）排除故障后，將5Ω定值電阻連入電路，將滑片移動到 端，再閉合開關，調節滑片，電流表示數如圖乙為 A，此時電壓表示數為 V。


（3）斷開開關，取下5Ω的定值電阻，分別換成10Ω、20Ω的定值電阻，閉合開關，將滑片向____（選填“a”或“b”）端移動，控制電壓表示數為 V，分別讀取相應的電流表示數，記錄在表中。


（4）閉合開關，移動滑動變阻器的滑片，發現電流表無示數，電壓表示數接近于電源電壓，若電路只有一處故障，其故障是_____________。


（5）結論：當導體兩端的電壓一定時，通過導體的電流與導體的電阻成 。

















實驗次數
1
2
3
4
5
電壓U/V
2
3
4
5
6
電流I/A
0.2
0.3
0.4
0.5
0.6
序號
1
2
3
4
5
電壓U/V
0.6
1.2
1.8
2.4
3.0
電流I/A
0.12
0.22
1.8
0.50
0.60
