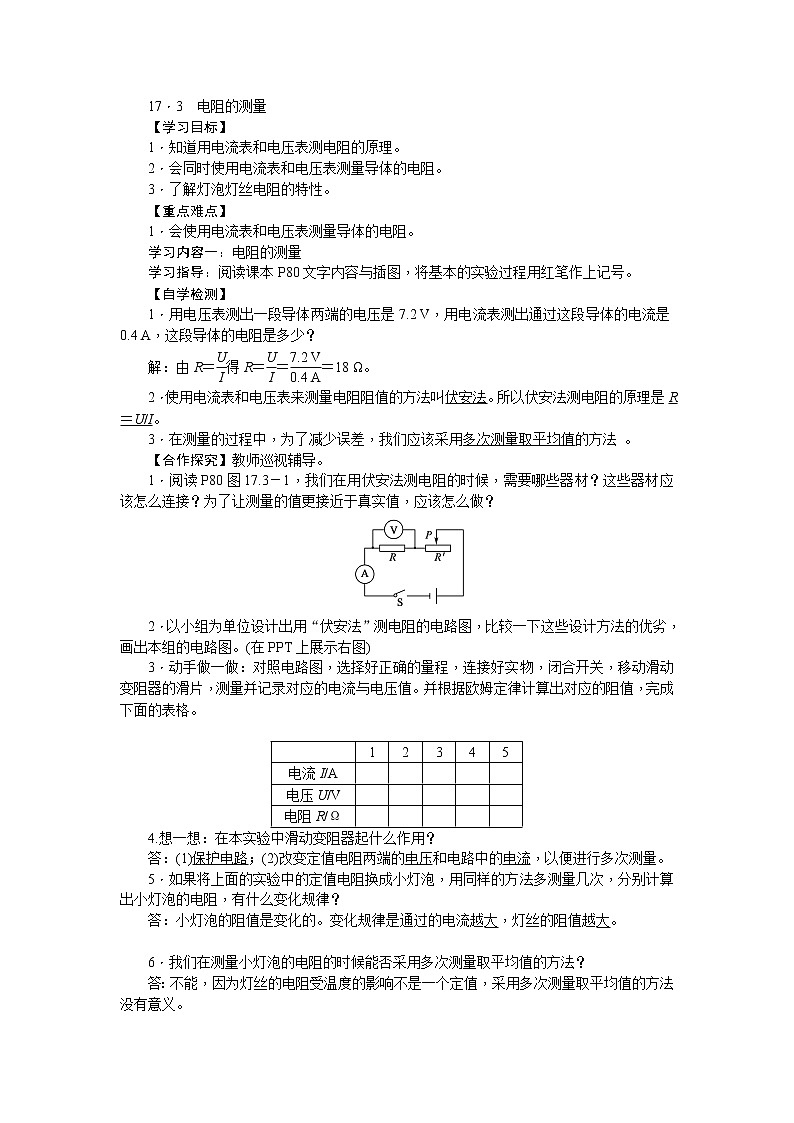

人教版九年級全冊第十七章 歐姆定律綜合與測試學案及答案

這是一份人教版九年級全冊第十七章 歐姆定律綜合與測試學案及答案，共2頁。學案主要包含了學習目標，重點難點，自學檢測，合作探究，展示交流，精講點撥，即時練習，當堂練習等內容，歡迎下載使用。
1．知道用電流表和電壓表測電阻的原理。
2．會同時使用電流表和電壓表測量導體的電阻。
3．了解燈泡燈絲電阻的特性。
【重點難點】
1．會使用電流表和電壓表測量導體的電阻。
學習內容一：電阻的測量
學習指導：閱讀課本P80文字內容與插圖，將基本的實驗過程用紅筆作上記號。
【自學檢測】
1．用電壓表測出一段導體兩端的電壓是7.2 V，用電流表測出通過這段導體的電流是0.4 A，這段導體的電阻是多少？
解：由R＝eq \f(U,I)得R＝eq \f(U,I)＝eq \f(7.2 V,0.4 A)＝18 Ω。
2．使用電流表和電壓表來測量電阻阻值的方法叫伏安法。所以伏安法測電阻的原理是R＝U/I。
3．在測量的過程中，為了減少誤差，我們應該采用多次測量取平均值的方法 。
【合作探究】教師巡視輔導。
1．閱讀P80圖17.3－1，我們在用伏安法測電阻的時候，需要哪些器材？這些器材應該怎么連接？為了讓測量的值更接近于真實值，應該怎么做？
2．以小組為單位設計出用“伏安法”測電阻的電路圖，比較一下這些設計方法的優劣，畫出本組的電路圖。(在PPT上展示右圖)
3．動手做一做：對照電路圖，選擇好正確的量程，連接好實物，閉合開關，移動滑動變阻器的滑片，測量并記錄對應的電流與電壓值。并根據歐姆定律計算出對應的阻值，完成下面的表格。
4.想一想：在本實驗中滑動變阻器起什么作用？
答：(1)保護電路；(2)改變定值電阻兩端的電壓和電路中的電流，以便進行多次測量。
5．如果將上面的實驗中的定值電阻換成小燈泡，用同樣的方法多測量幾次，分別計算出小燈泡的電阻，有什么變化規律？
答：小燈泡的阻值是變化的。變化規律是通過的電流越大，燈絲的阻值越大。
6．我們在測量小燈泡的電阻的時候能否采用多次測量取平均值的方法？
答：不能，因為燈絲的電阻受溫度的影響不是一個定值，采用多次測量取平均值的方法沒有意義。
【展示交流】教師掌握情況。
【精講點撥】
1．在本實驗中，手和眼的分工不同：手移動滑片，眼看電流表和電壓表的示數。
2．為了保護電路，滑片先置于阻值最大處，在移動滑片的過程中，要讓電路中的電流從最小到逐漸變大。
【即時練習】
完成P81－P82第1、2、3、4題。
【當堂練習】見訓練案基礎部分
1
2
3
4
5
電流I/A
電壓U/V
電阻R/Ω
