人教版九年級全冊第十七章 歐姆定律綜合與測試學案設計

這是一份人教版九年級全冊第十七章 歐姆定律綜合與測試學案設計，共3頁。

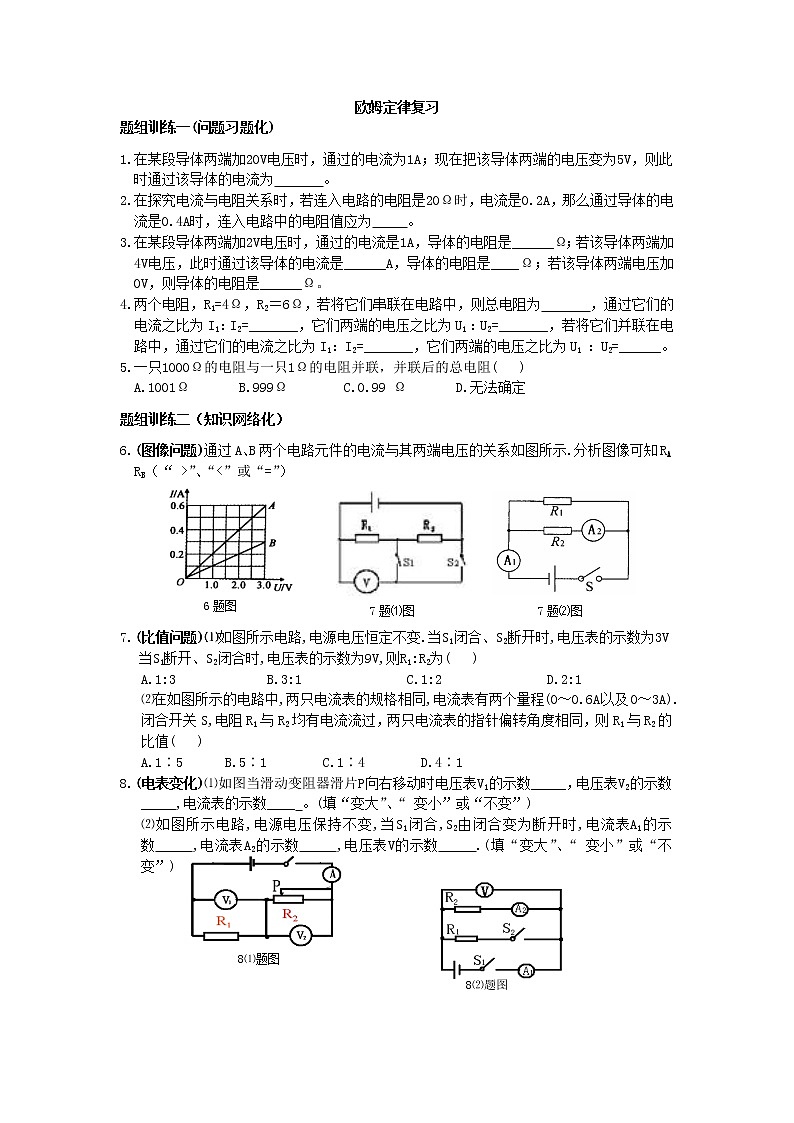

題組訓練一(問題習題化)


1.在某段導體兩端加20V電壓時，通過的電流為1A；現在把該導體兩端的電壓變?yōu)?V，則此


時通過該導體的電流為 。


2.在探究電流與電阻關系時，若連入電路的電阻是20Ω時，電流是0.2A，那么通過導體的電流是0.4A時，連入電路中的電阻值應為 。


3.在某段導體兩端加2V電壓時，通過的電流是1A，導體的電阻是______Ω；若該導體兩端加4V電壓，此時通過該導體的電流是______A，導體的電阻是____Ω；若該導體兩端電壓加0V，則導體的電阻是______Ω。


4.兩個電阻，R1=4Ω，R2＝6Ω，若將它們串聯在電路中，則總電阻為 ，通過它們的電流之比為I1：I2=_______，它們兩端的電壓之比為U1 ：U2=_______，若將它們并聯在電路中，通過它們的電流之比為I1：I2=_______，它們兩端的電壓之比為U1 ：U2=______。


5.一只1000Ω的電阻與一只1Ω的電阻并聯，并聯后的總電阻( )


A.1001Ω B.999Ω Ω D.無法確定


題組訓練二（知識網絡化）


6.(圖像問題)通過A、B兩個電路元件的電流與其兩端電壓的關系如圖所示.分析圖像可知RA RB（“ >”、“
