初中人教版第十七章 歐姆定律綜合與測試學案

這是一份初中人教版第十七章 歐姆定律綜合與測試學案，共6頁。
環節2 課堂教學展示
備課筆記
小組問題探討：
1.還會有哪些原因?qū)е翿1兩端的電壓達不到1V？
2.請你提出至少2種解決方案.
規律總結：
解答此類測量電阻的實驗題目時，應注意以下幾點：(1)熟練把握伏安法測電阻的原理、電路圖、實驗注意事項以及實驗故障的分析、判斷與解決辦法；(2)理解其他測電阻方法的實質.在只有電流表(或電壓表)時，要測量未知電阻Rx的阻值，需要有一個已知阻值R0的定值電阻來輔助測量，其中電流表與定值電阻R0串聯起到了電壓表的作用，電壓表與定值電阻R0并聯起到了電流表的作用，其實質是串、并聯電路電流、電壓特點的應用；(3)有時也可以用電阻箱來輔助測量，其實質是等效替代法的應用.
環節3 課后反饋總結
布置作業：教師引導學生課后完成本課時對應練習，并預習下一課時內容.
備課筆記
規律總結:
解答由于開關的變化或滑動變阻器滑片的移動引起電表示數變化的題目，一般可按以下步驟進行：(1)明確電路的連接方式；(2)明確電流表、電壓表測哪段電路的電流和電壓；(3)判斷滑動變阻器滑片P的移動或開關的開閉引起電路中電阻的變化情況，從而根據歐姆定律分析判斷電流和電壓的變化情況.
教
學
目
標

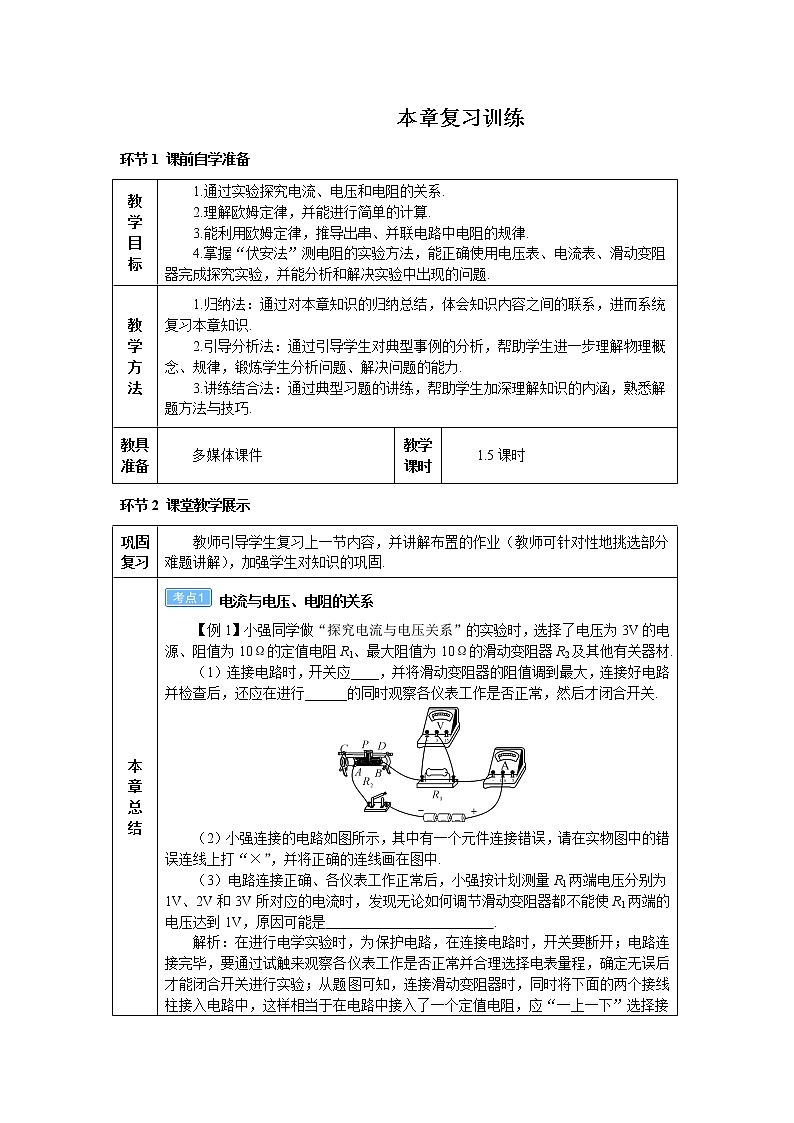

1.通過實驗探究電流、電壓和電阻的關系.
2.理解歐姆定律，并能進行簡單的計算.
3.能利用歐姆定律，推導出串、并聯電路中電阻的規律.
4.掌握“伏安法”測電阻的實驗方法，能正確使用電壓表、電流表、滑動變阻器完成探究實驗，并能分析和解決實驗中出現的問題.
教
學
方
法
1.歸納法：通過對本章知識的歸納總結，體會知識內容之間的聯系，進而系統復習本章知識.
2.引導分析法：通過引導學生對典型事例的分析，幫助學生進一步理解物理概念、規律，鍛煉學生分析問題、解決問題的能力.
3.講練結合法：通過典型習題的講練，幫助學生加深理解知識的內涵，熟悉解題方法與技巧.
教具準備
多媒體課件
教學課時
1.5課時
鞏固復習
教師引導學生復習上一節內容，并講解布置的作業（教師可針對性地挑選部分難題講解），加強學生對知識的鞏固.
本
章
總
結
電流與電壓、電阻的關系
【例1】小強同學做“探究電流與電壓關系”的實驗時，選擇了電壓為3V的電源、阻值為10Ω的定值電阻R1、最大阻值為10Ω的滑動變阻器R2及其他有關器材.
（1）連接電路時，開關應____，并將滑動變阻器的阻值調到最大，連接好電路并檢查后，還應在進行______的同時觀察各儀表工作是否正常，然后才閉合開關.
（2）小強連接的電路如圖所示，其中有一個元件連接錯誤，請?jiān)趯?shí)物圖中的錯誤連線上打“×”，并將正確的連線畫在圖中.
（3）電路連接正確、各儀表工作正常后，小強按計劃測量R1兩端電壓分別為1V、2V和3V所對應的電流時，發現無論如何調節滑動變阻器都不能使R1兩端的電壓達到1V，原因可能是 .
解析：在進行電學實驗時，為保護電路，在連接電路時，開關要斷開；電路連接完畢，要通過試觸來觀察各儀表工作是否正常并合理選擇電表量程，確定無誤后才能閉合開關進行實驗；從題圖可知，連接滑動變阻器時，同時將下面的兩個接線柱接入電路中，這樣相當于在電路中接入了一個定值電阻，應“一上一下”選擇接
本
章
總
結

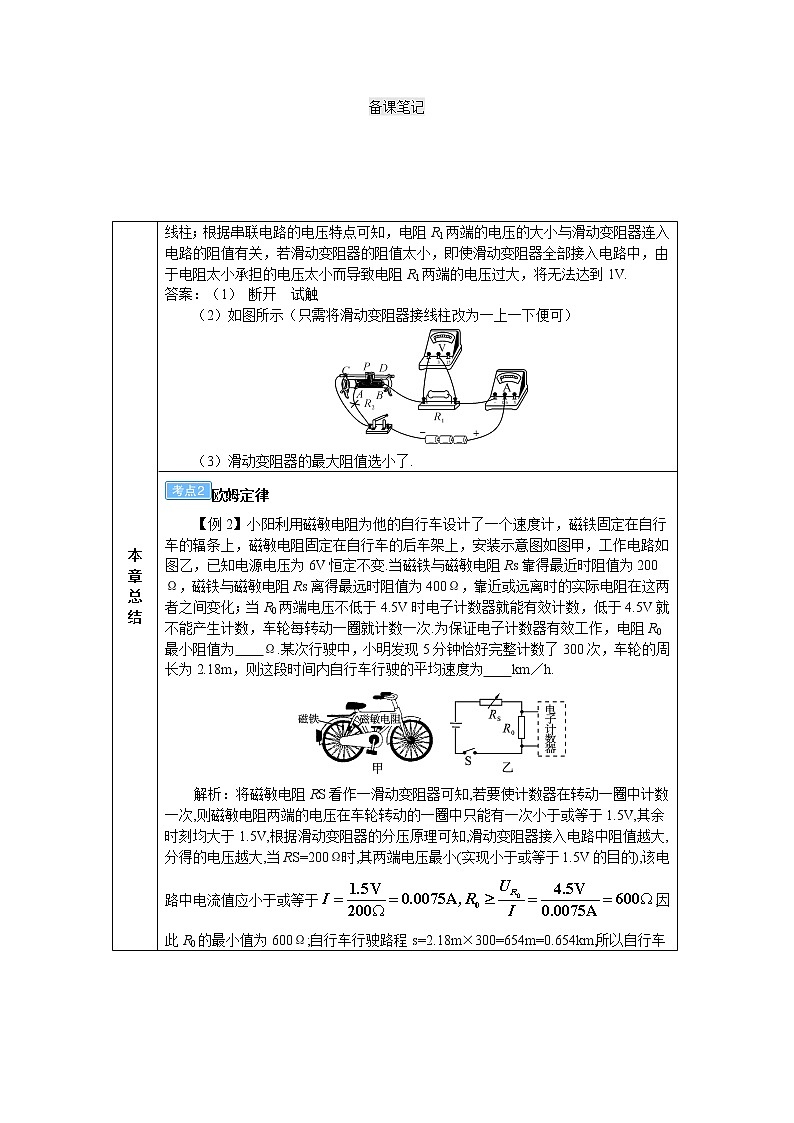

線柱；根據串聯電路的電壓特點可知，電阻R1兩端的電壓的大小與滑動變阻器連入電路的阻值有關，若滑動變阻器的阻值太小，即使滑動變阻器全部接入電路中，由于電阻太小承擔的電壓太小而導致電阻R1兩端的電壓過大，將無法達到1V.
答案：（1） 斷開 試觸
（2）如圖所示（只需將滑動變阻器接線柱改為一上一下便可）
（3）滑動變阻器的最大阻值選小了.
歐姆定律
【例2】小陽利用磁敏電阻為他的自行車設計了一個速度計，磁鐵固定在自行車的輻條上，磁敏電阻固定在自行車的后車架上，安裝示意圖如圖甲，工作電路如圖乙，已知電源電壓為6V恒定不變.當磁鐵與磁敏電阻Rs靠得最近時阻值為200Ω，磁鐵與磁敏電阻Rs離得最遠時阻值為400Ω，靠近或遠離時的實際電阻在這兩者之間變化；當R0兩端電壓不低于4.5V時電子計數器就能有效計數，低于4.5V就不能產生計數，車輪每轉動一圈就計數一次.為保證電子計數器有效工作，電阻R0最小阻值為 Ω.某次行駛中，小明發現5分鐘恰好完整計數了300次，車輪的周長為2.18m，則這段時間內自行車行駛的平均速度為 km／h.

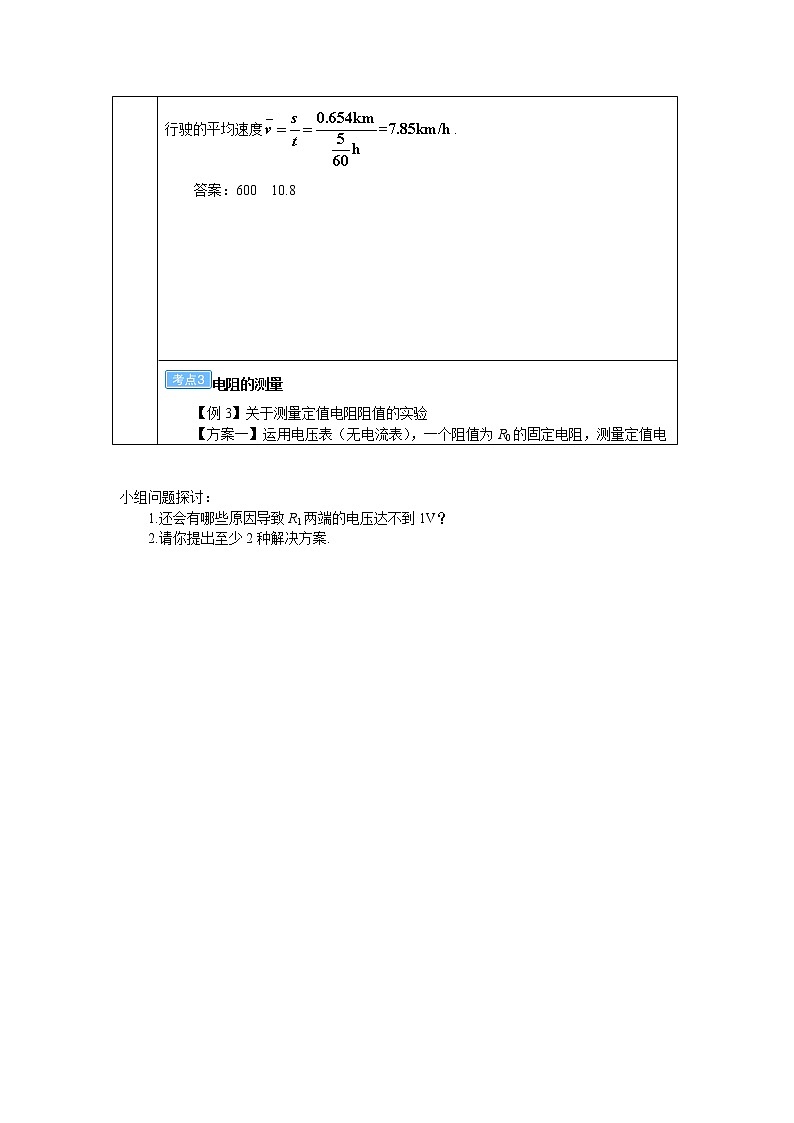

解析：將磁敏電阻RS看作一滑動變阻器可知,若要使計數器在轉動一圈中計數一次,則磁敏電阻兩端的電壓在車輪轉動的一圈中只能有一次小于或等于1.5V,其余時刻均大于1.5V,根據滑動變阻器的分壓原理可知,滑動變阻器接入電路中阻值越大,分得的電壓越大,當RS=200Ω時,其兩端電壓最小(實現小于或等于1.5V的目的),該電路中電流值應小于或等于,因此R0的最小值為600Ω;自行車行駛路程s=2.18m×300=654m=0.654km,所以自行車行駛的平均速度.
答案：600 10.8
電阻的測量
【例3】關于測量定值電阻阻值的實驗
【方案一】運用電壓表（無電流表），一個阻值為R0的固定電阻，測量定值電
阻值.
器材：一只電壓表\,一個阻值為R0的固定電阻、電源、開關和導線若干.
實驗步驟：
步驟一:請你在圖1虛線框中畫出實驗時所需的電路圖，并連接電路;
步驟二:將電壓表 在Rx兩端，閉合開關，讀出電壓表的示數Rx;
步驟三:將電壓表 在R0兩端，閉合開關，讀出電壓表的示數R0;
步驟四:根據你設計的電路的特點和實驗所測得的物理量，寫出Rx的表達式_______（用符號表示）.
圖1 圖2
【方案二】運用一只電壓表（無電流表）\,一個已知最大阻值的滑動變阻器，測量定值電阻阻值.
器材：一只電壓表、一個已知最大阻值的滑動變阻器\,電源、開關和導線若干.
實驗要求：請你在圖2虛線框中畫出實驗所需的電路圖.
評估交流：
（1）從實驗操作角度看，以上兩個方案中，方案 更好.
（2）好在： （只要求寫出一條）.
解析：（1）測量導體的電阻，可以利用R=R/I求得，試題中沒有提供電流表，可以通過測出R0的電壓，計算出其電流，再利用Ix=I0間接得到Rx的電流，所以應該設計成串聯電路；（2）第二種方案利用了滑動變阻器的最小阻值和最大阻值已知，從而在不必改接電壓表的情況下，通過調節滑片，使電壓表分別測出電源電壓和Rx的電壓，操作簡便.
答案：
【方案一】步驟一：如下方左圖所示步驟二：并聯步驟三：并聯步驟四：Rx=RxR0/R0
【方案二】實驗要求：如下方右圖所示.
評估交流：（1）二（2）方案二中在測量電壓時無需換接電壓表，測量電壓更方便
歐姆定律在串、并聯電路中的應用
【例4】電壓表既是測量?jī)x表，同時也是一個接入電路中的特殊電阻.電壓表的電阻一般很大，為測量某電壓表的電阻，某同學連接了如圖所示的電路，電源電壓保持不變，R1＝3.0kΩ.當閉合開關S1、S2時，電壓表示數為4.5V；只閉合開關S1時，電壓表的示數為3.0V.求電壓表的電阻是多少？
解：（1）當S1、S2閉合時，電壓表示數為電源電壓R=4.5V
（2）當只閉合S1時，電壓表與R1串聯,R1兩端的電壓R1=R-RV=4.5V-3.0V=1.5V.
電路串聯.
【例5】如圖所示的電路中，R1=6Ω，R2=12Ω，電流表示數為0.4A，則A、B兩端的電壓= V.
解析：從電路圖可看出，兩電阻并聯，并聯后的總電阻，根據歐姆定律可知AB兩端的電壓R=IR=0.4A×4Ω=1.6V.
答案：1.6
