初中物理人教版九年級全冊第2節 歐姆定律優秀ppt課件

這是一份初中物理人教版九年級全冊第2節 歐姆定律優秀ppt課件，共20頁。PPT課件主要包含了歐姆定律的內容，歐姆定律應用，U220V，00025A，R880000Ω，等效替代法，電阻的串聯和并聯，1畫電路圖，3求解I，解題步驟等內容，歡迎下載使用。

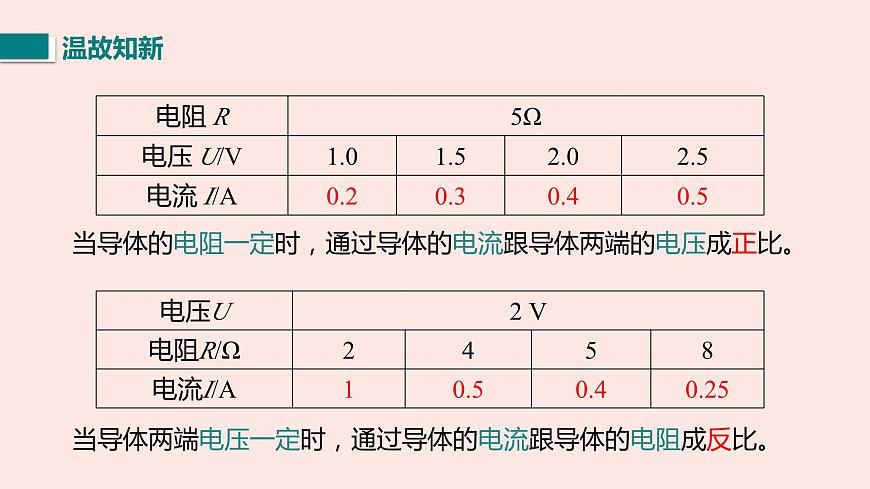

當導體兩端電壓一定時，通過導體的電流跟導體的電阻成反比。
當導體的電阻一定時，通過導體的電流跟導體兩端的電壓成正比。
不經一番寒徹骨 怎得梅花撲鼻香

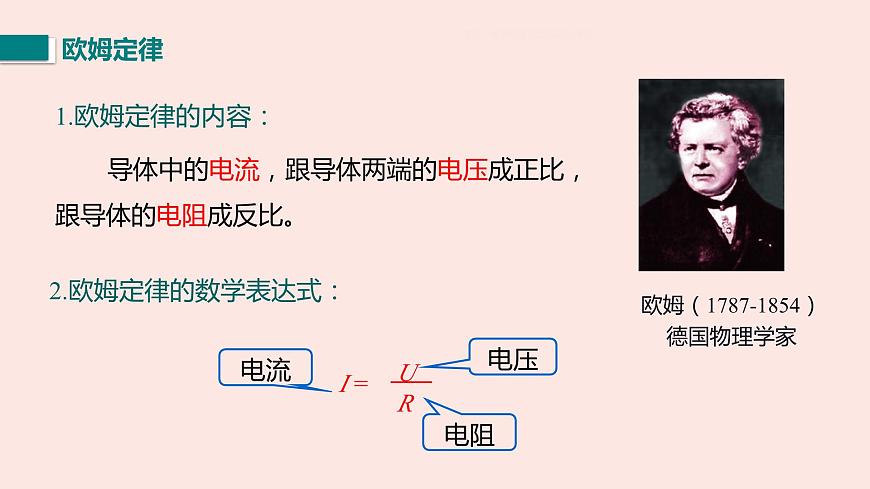

歐姆（1787-1854）德國物理學家
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
2.歐姆定律的數學表達式：

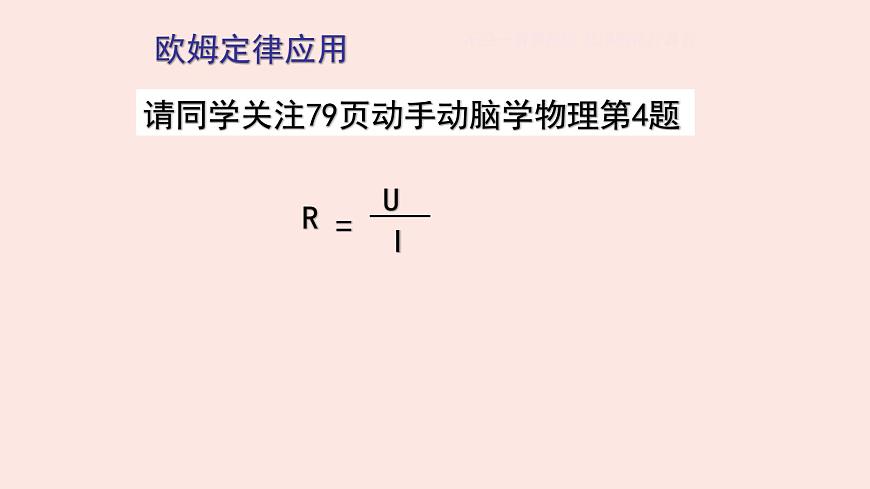

請同學關注79頁動手動腦學物理第4題

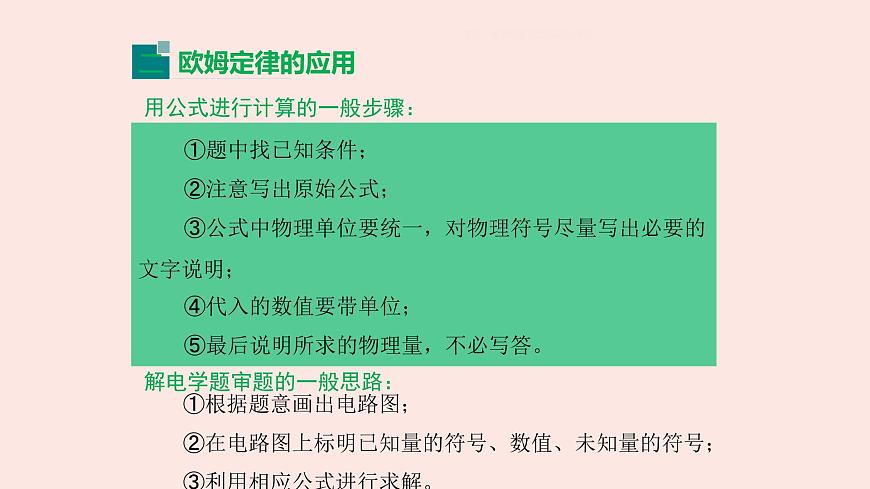

用公式進行計算的一般步驟：
①題中找已知條件；②注意寫出原始公式；③公式中物理單位要統一，對物理符號盡量寫出必要的文字說明；④代入的數值要帶單位；⑤最后說明所求的物理量，不必寫答。
解電學題審題的一般思路：
①根據題意畫出電路圖；②在電路圖上標明已知量的符號、數值、未知量的符號；③利用相應公式進行求解。
例1.現有一支試電筆,其中的電阻為880kΩ,氖管和人體的電阻都比這個值小的多,忽略不計,使用時流過人體的電流大約是多少？
答：使用時流過人體的電流約為0.25mA.
R =880kΩ=880000Ω
請同學試做79頁動手動腦學物理第1題

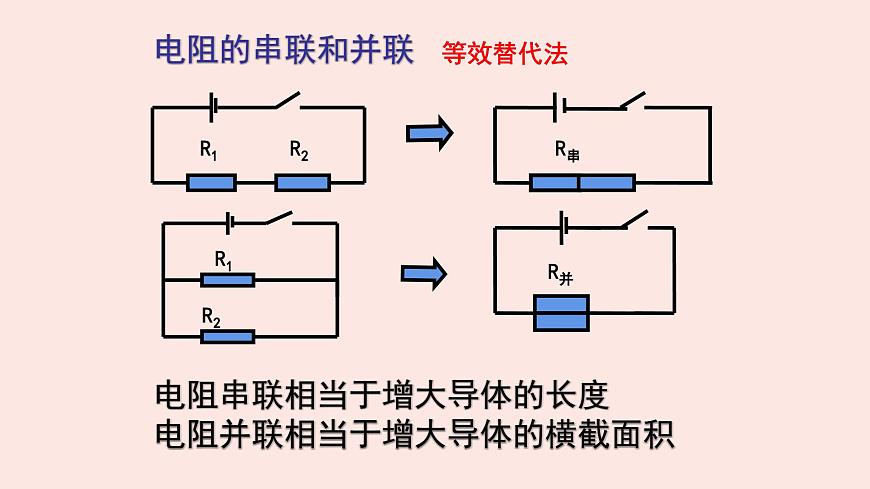

電阻串聯相當于增大導體的長度 電阻并聯相當于增大導體的橫截面積
　　例1 一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。
（2）列出已知條件和所求量；
已知U=12V，R=30Ω，求I。
3.公式中使用國際單位（單位要統一）：
電壓U 的單位：V 電阻R 的單位：Ω 電流 I 的單位： A
注意：歐姆定律反映同一時刻、同一段電路中I、U、R之間的關系。
串聯電路中：I=I1=I2 U=U1+U2
*串聯總電阻比任何一個分電阻都大。串聯電路的總電阻，等于各串聯電阻之和。
　　例2 在如圖所示的電路中，調節滑動變阻器 R'，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20Ω，求燈泡兩端的電壓。
UL=ILRL =0.6 A×20 Ω =12 V
解：IL=I=0.6 A
根據變形公式U=IR得
1.已知電壓、電阻，求電流：
2.已知電流、電阻，求電壓：
3.已知電壓、電流，求電阻：
注意：因為電阻是導體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。
3.已知電壓、電流，求電阻.
如圖所示的電路中，閉合開關后，電壓表的示數為6V，電流表的示數為0.3A，求電阻R的阻值.
答：電阻的阻值是20Ω.
解：電阻R兩端的電壓U=6V，通過電阻R的電流 I=0.3A. 根據歐姆定律可知
　　例3 某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18 A，再用電壓表測得燈泡兩端的電壓是220 V，試計算燈絲正常發光時的電阻值。
　　例4 加在某一電阻器兩端的電壓為5V時，通過它的電流是0.5A，則該電阻器的電阻應是多大？如果兩端的電壓增加到20V，此時這個電阻器的電阻值是多大？通過它的電流是多大？
因為電阻是導體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。
某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18 A，再用電壓表測得燈泡兩端的電壓是220 V，試計算燈絲正常發光時的電阻值.
答：燈絲正常發光時的電阻值為1222Ω.
1、關于電流跟電壓和電阻的關系，下列說法正確的是（ ） A．導體的電阻越大，通過導體的電流越小 B．導體的電阻越大，通過導體的電流越大 C．導體兩端的電壓越大，導體的電阻越大，通過導體的電流也越大 D．在導體兩端的電壓一定的情況下，導體的電阻越小，通過導體的電流越大
2.一段導線兩端的電壓是6伏時，通過它的電流為 0.4安.若加在導體兩端的電壓增大到10 伏時，能不能用量程為0.6安的電流表來測量通過導體的電流?(計算后回答)
