初中物理人教版九年級全冊第1節 電流與電壓和電阻的關系優秀課件ppt

這是一份初中物理人教版九年級全冊第1節 電流與電壓和電阻的關系優秀課件ppt，文件包含第17章第1節電流與電壓和電阻的關系第1課時課件pptx、第17章第1節電流與電壓和電阻的關系第2課時課件pptx等2份課件配套教學資源，其中PPT共49頁， 歡迎下載使用。

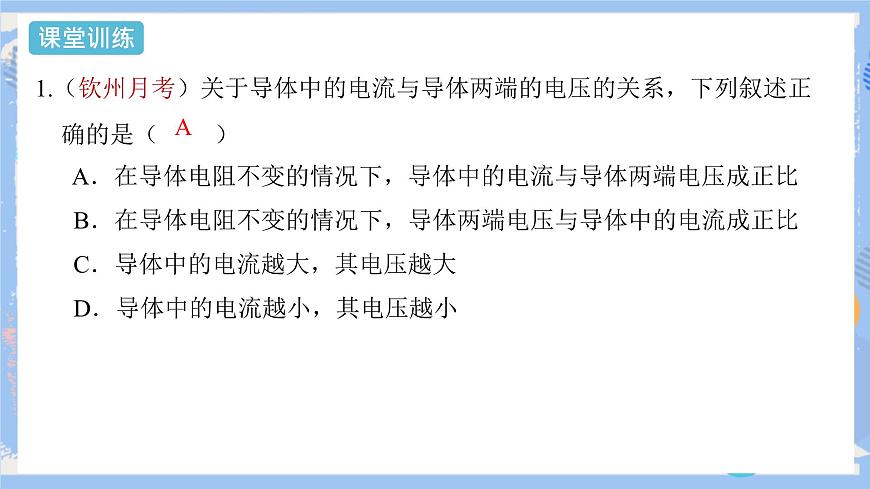

1.（欽州月考）關于導體中的電流與導體兩端的電壓的關系，下列敘述正確的是（ ） A．在導體電阻不變的情況下，導體中的電流與導體兩端電壓成正比B．在導體電阻不變的情況下，導體兩端電壓與導體中的電流成正比C．導體中的電流越大，其電壓越大D．導體中的電流越小，其電壓越小

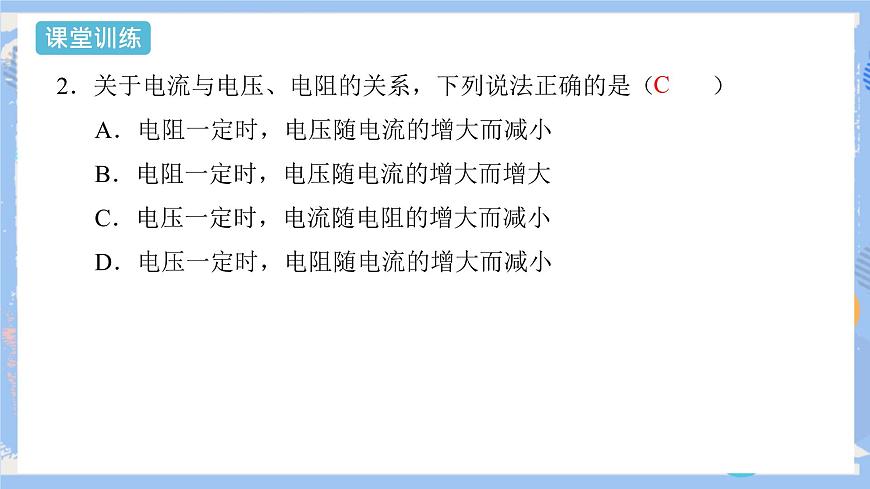

2．關于電流與電壓、電阻的關系，下列說法正確的是（ ）A．電阻一定時，電壓隨電流的增大而減小B．電阻一定時，電壓隨電流的增大而增大C．電壓一定時，電流隨電阻的增大而減小D．電壓一定時，電阻隨電流的增大而減小

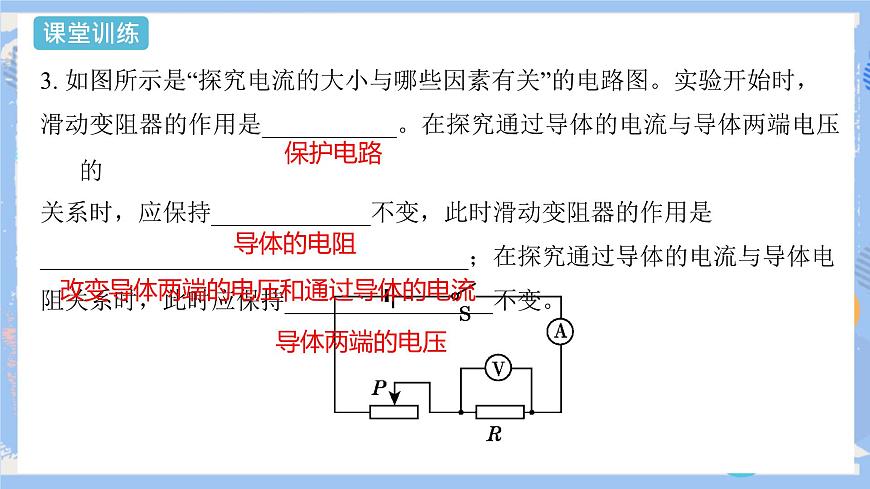

3. 如圖所示是“探究電流的大小與哪些因素有關”的電路圖。實驗開始時，滑動變阻器的作用是___________。在探究通過導體的電流與導體兩端電壓的關系時，應保持_____________不變，此時滑動變阻器的作用是___________________________________；在探究通過導體的電流與導體電阻關系時，此時應保持_________________不變。
改變導體兩端的電壓和通過導體的電流

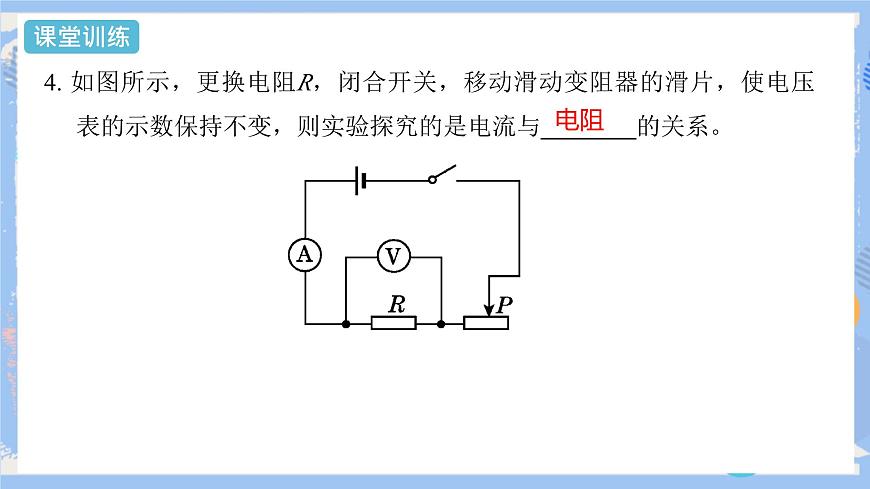

4. 如圖所示，更換電阻R，閉合開關，移動滑動變阻器的滑片，使電壓表的示數保持不變，則實驗探究的是電流與_______的關系。

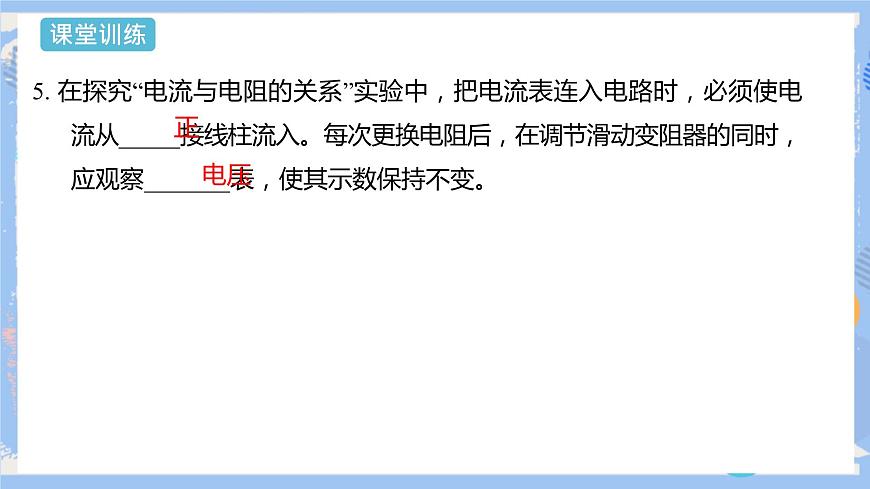

5. 在探究“電流與電阻的關系”實驗中，把電流表連入電路時，必須使電流從_____接線柱流入。每次更換電阻后，在調節滑動變阻器的同時，應觀察_______表，使其示數保持不變。

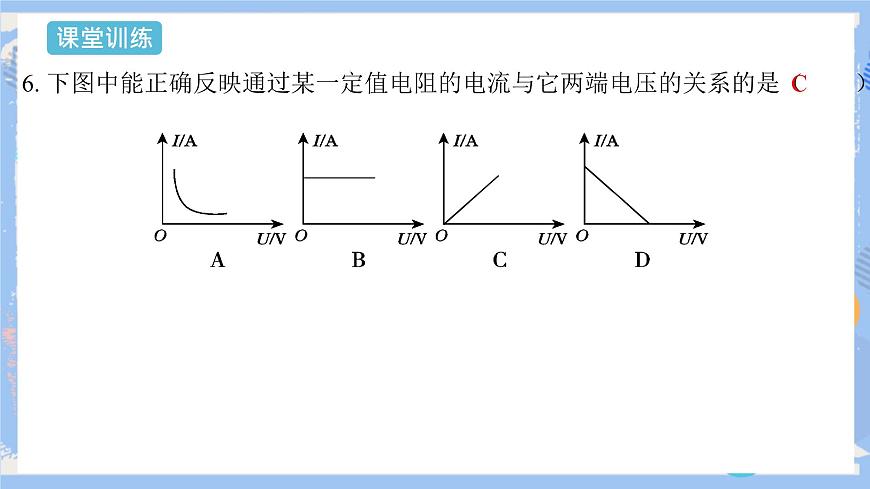

6. 下圖中能正確反映通過某一定值電阻的電流與它兩端電壓的關系的是（ ）

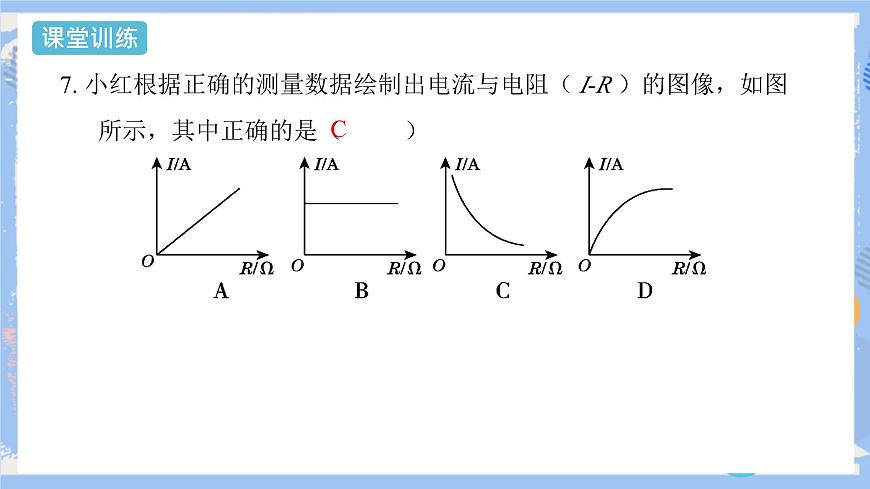

7. 小紅根據正確的測量數據繪制出電流與電阻（ I-R ）的圖像，如圖所示，其中正確的是（ ）
8. 在研究電流跟電壓、電阻的關系的實驗中，得出表格中的一組數據。根據這組數據，可以得到的結論是（　　）A．導體電阻一定時，導體兩端的電壓跟通過導體的電流成正比B．導體電阻一定時，通過導體的電流跟導體兩端的電壓成正比C．導體兩端電壓一定時，導體的電阻和通過導體的電流成反比D．導體兩端電壓一定時，通過導體的電流和導體的電阻成反比

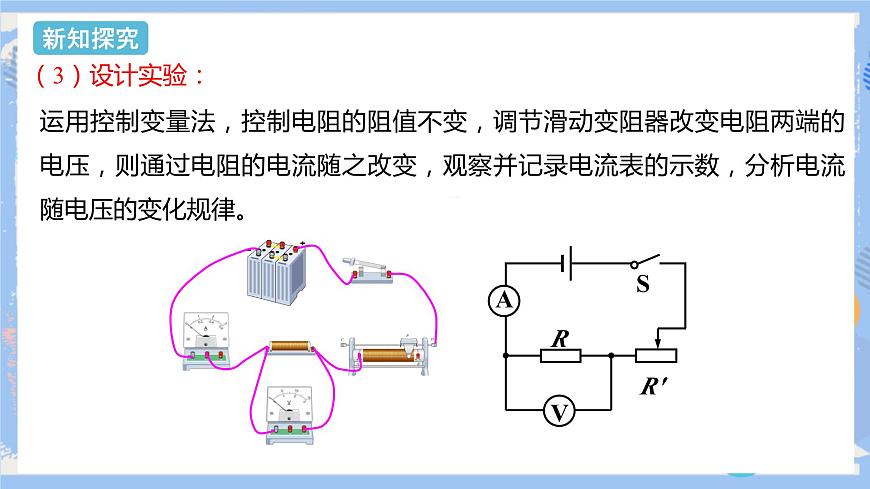

9. 研究電流與電壓的關系時，用如圖所示的電路，要求“保持電阻不變”，在進行“保持電阻不變”這一步驟時，實驗要求是（　?。〢．保持R' 的滑片位置不動B．保持R的電壓不變C．保持R不變，調節R' 的滑片到不同位置D．保持電路中的電流不變
10. 某同學利用如圖甲所示的電路進行實驗，電源電壓恒為3V，更換5Ω定值電阻Rx，得到如圖乙所示的圖像。以下有關敘述正確的是（　?。?br/>①該同學研究的是電流和電壓的關系②實驗中電壓表的示數保持2.5V不變③滑動變阻器阻值變化范圍為1～5Ω④將Rx從5Ω換成10Ω后，應將滑片P向左移
A．只有①②B．只有②③C．只有③④D．只有②④
11. 如圖所示是探究通過同一導體的電流與導體兩端電壓之間的關系的實驗電路，在測出一組電壓值和電流值以后，為了得出普遍的物理規律，需要多次實驗，下列方法可行的是（　?。〢．換用不同阻值的電阻繼續測量B．移動滑動變阻器滑片的位置，改變R1兩端的電壓繼續測量C．改變電流表量程繼續測量D．改變電壓表量程繼續測量
12. 在電學的學習中，比較多實驗都用到滑動變阻器，某同學利用如圖所示的電路探究“電流與電壓、電阻的關系”，有關對應實驗中滑動變阻器的作用和操作說法錯誤的是（　?。〢．實驗開始時，滑動變阻器的滑片處于最大值端，作用是使電路中的電流最小，可以保護用電器B．在探究通過導體的電流與導體兩端電壓的關系時，可調節滑片，使電壓表的示數產生變化C．在探究通過導體的電流與導體的電阻關系時，滑動變阻器的作用是保持接入的定值電阻兩端的電壓不變D．在探究通過導體的電流與導體的電阻關系時，要控制電阻不變
13. 小紅同學在“探究通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖像，下列說法中正確的是（　　）A．導體甲的電阻大于導體乙的電阻B．導體兩端的電壓為零時，導體的電阻也為零C．將甲、乙兩導體并聯接到電壓為2V的電源上時，干路中的電流為0.6AD．根據數據和圖像得出的結論是：同一導體兩端的電壓與通過它的電流成正比
14. 在探究電流與電阻關系的實驗中，當把A、B間電阻由10Ω更換為20Ω后，下列操作正確的是（　　 ）A．將滑動變阻器阻值調至最大B．閉合S，記錄電流表示數C．提高電源電壓使電流表示數保持不變D．移動滑片使電壓表示數保持不變并記錄電流表示數
15. 如圖所示，在研究“電流與電阻的關系”實驗中，下列說法正確的是（　?。匍]合開關前，移動滑片P到最右端是為了起到保護電路的作用②閉合開關后，移動滑片P的作用是控制電阻兩端的電壓保持不變③閉合開關后，移動滑片P的作用是控制通過電阻的電流保持不變④閉合開關后，移動滑片P的目的是多次測量取平均值，減少誤差。A．①②B．②③C．①③D．②④
16.（多選）小青同學利用如圖所示實驗電路探究“電壓一定時，電流與電阻的關系”，下列說法正確的是（　 　 ）A．實驗通過調節電阻箱改變自變量B．實驗通過調節滑動變阻器改變自變量C．實驗通過調節電阻箱保持控制變量不變D．實驗通過調節滑動變阻器保持控制變量不變
17. 小馨利用實驗探究“電流跟電阻的關系”。已知電源電壓為6V且保持不變。實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）請根據圖甲所示的電路圖將圖乙所示的實物電路連接完整（導線不允許交叉）；（2）小馨把5Ω定值電阻接入電路后，閉合開關，發現電流表無示數而電壓表有示數，則電路中的故障可能是 。A．電阻R處短路 B．電阻R處斷路 C．滑動變阻器處斷路
（3）排除故障后進行實驗。實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流I隨電阻R變化的圖像。由圖像可以得出結論：電壓一定時，___________________。（4）將5Ω定值電阻換成10Ω定值電阻后，閉合開關，為了保持電壓表的示數為____V不變，應將滑動變阻器的滑片向_____（選填“A”或“B”）端移動，記錄此時各表的示數。（5）在此實驗中，移動滑動變阻器的目的是___________________________。
控制電阻兩端的電壓不變
18. 小明利用學生電源（6V）、電阻箱完成“電流跟導體電阻的關系”實驗。（1）小明根據實驗?zāi)康脑O(shè)計出實驗電路圖，并按電路圖連接實驗器材如圖甲所示。閉合開關前，滑動變阻器滑片P應置于_____端。（2）小明在閉合開關前，電阻箱讀數如圖乙所示，此時，電阻箱接入電路電阻為_____Ω。
（3）小明閉合開關后發現電壓表、電流表示數均為零，若故障只發生在滑動變阻器上，則該滑動變阻器______（選填“開路”或“短路”或“完好”）（4）排除故障后，小明將電阻箱的阻值由10Ω調為15Ω，為順利完成實驗，他應將滑動變阻器的滑片向_____端移動。（選填“A”或“B”）
