人教版中考物理復習微專題7電路圖與實物圖的轉化課件
展開
這是一份人教版中考物理復習微專題7電路圖與實物圖的轉化課件，共5頁。

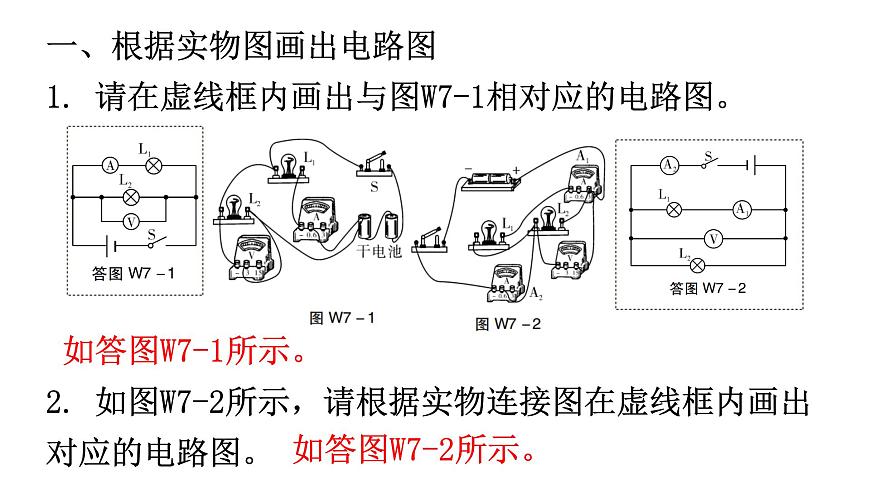

一、根據實物圖畫出電路圖1. 請在虛線框內畫出與圖W7-1相對應的電路圖。2. 如圖W7-2所示，請根據實物連接圖在虛線框內畫出對應的電路圖。
二、實物圖的連接3. 根據圖W7-3所示的電路圖連接實物圖（用筆畫線代替導線，要求導線不能交叉）。
4. 根據如圖W7-4甲所示的電路圖，用筆畫線代替導線連接圖W7-4乙的實物電路（閉合S1和S2時，通過L1的電流為0.2 A，通過L2的電流為0.3 A，連接時導線不能交叉）。
