中考二輪專題復習---電路圖和實物圖的連接課件PPT

這是一份中考二輪專題復習---電路圖和實物圖的連接課件PPT，共22頁。PPT課件主要包含了如答圖1所示，如答圖2所示，如答圖3所示，如答圖4所示，如答圖5所示，如答圖6所示，如答圖7所示，如答圖8所示，如答圖9所示，圖10等內容，歡迎下載使用。

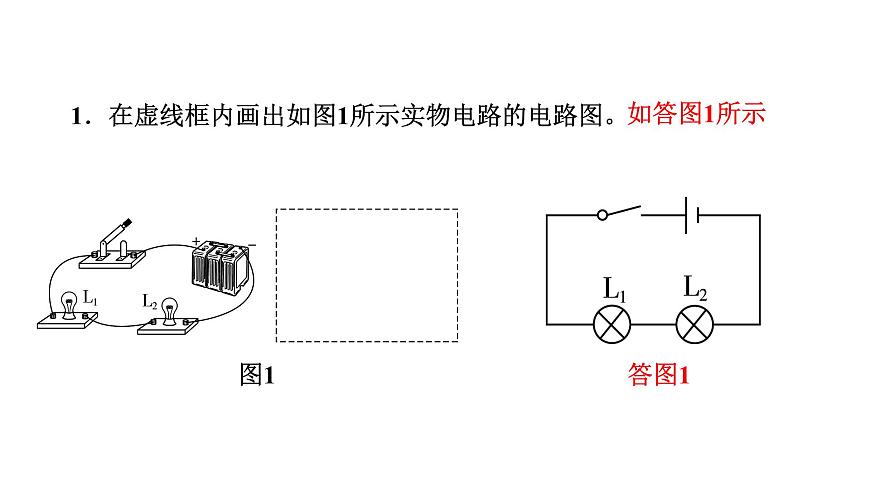

1．在虛線框內畫出如圖1所示實物電路的電路圖。

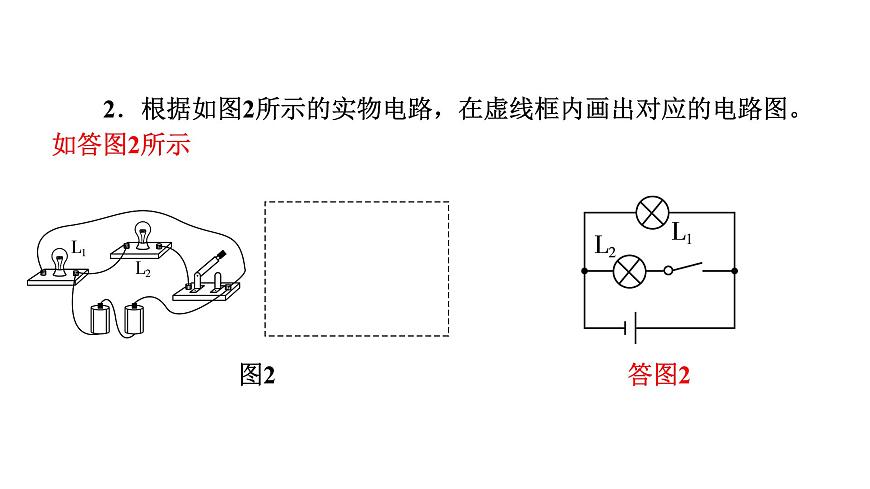

2．根據如圖2所示的實物電路，在虛線框內畫出對應的電路圖。

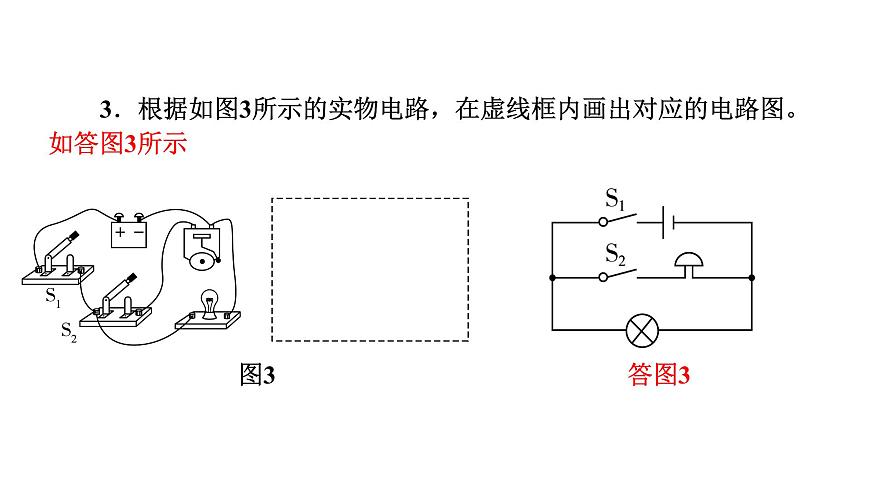

3．根據如圖3所示的實物電路，在虛線框內畫出對應的電路圖。

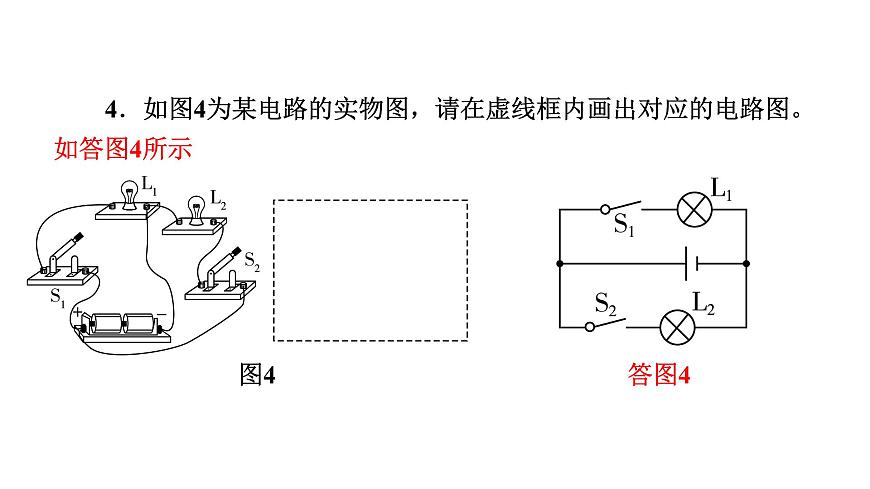

4．如圖4為某電路的實物圖，請?jiān)谔摼€框內畫出對應的電路圖。

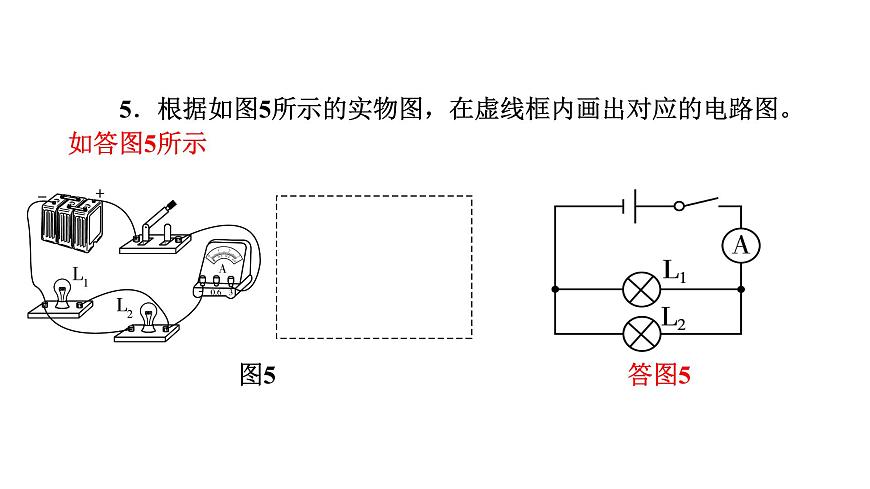

5．根據如圖5所示的實物圖，在虛線框內畫出對應的電路圖。

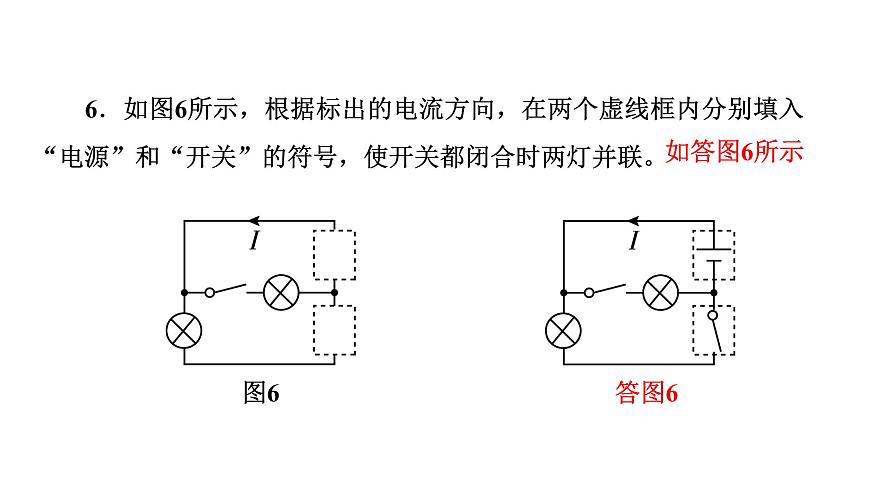

6．如圖6所示，根據標出的電流方向，在兩個虛線框內分別填入“電源”和“開關”的符號，使開關都閉合時兩燈并聯。

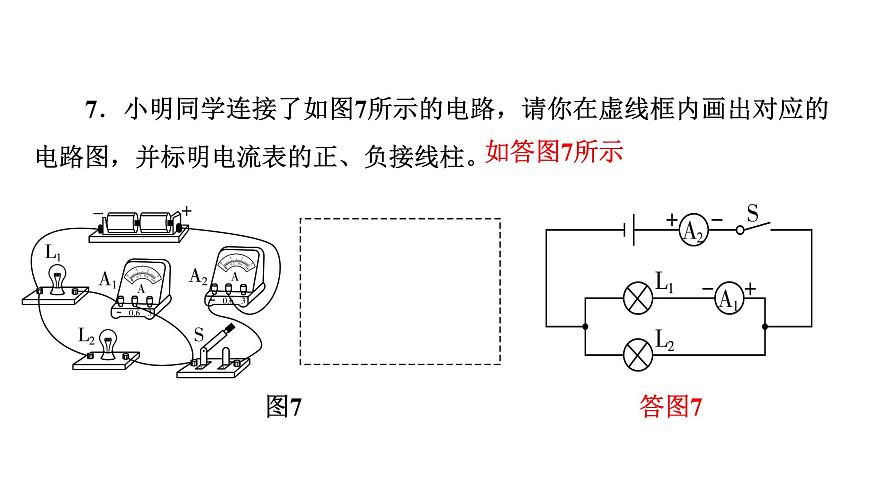

7．小明同學連接了如圖7所示的電路，請你在虛線框內畫出對應的電路圖，并標明電流表的正、負接線柱?！　　　?br/>8．請?jiān)谔摼€框內畫出如圖8所示實物電路的電路圖。
9．請?jiān)谔摼€框內畫出與如圖9所示實物電路相對應的電路圖。
10．請根據如圖10－甲所示的電路圖連接圖10－乙所示的實物圖。
11．請根據如圖11－甲所示的電路圖，用筆畫線代替導線將圖11－乙中的實物圖連接完整(發光二極管的兩根引腳中較長的為正極，較短的為負極)。
12．按照?qǐng)D12－甲所示的電路圖，將圖12－乙中各元件連接起來(用筆畫線代替導線，導線不能交叉)。
13．用筆畫線代替導線將圖13中元件連接起來，要求燈泡L1和L2串聯，電壓表測燈泡L2兩端的電壓。
14．用筆畫線代替導線將圖14中元件連接起來，要求燈泡L1和L2并聯，開關同時控制燈泡L1和L2，電流表測通過燈泡L1的電流。
15．根據以下要求，用筆畫線代替導線連接圖15所示的實物電路。(1)只閉合S1時，紅燈發光，綠燈不發光；(2)S1、S2都閉合時，兩燈都發光；(3)只閉合S2時，兩燈均不發光。
16．請用筆畫線代替導線將如圖16所示的電路補充完整。要求開關閉合時，電壓表測小燈泡L兩端的電壓；向左移動滑片P時，小燈泡L變亮。
17．實驗裝置如下：電流表、電壓表、阻值為5 Ω的定值電阻R、滑動變阻器(最大阻值為10 Ω)、開關各一個，干電池兩節(串聯使用)，導線若干。請將如圖17所示的實驗電路連接完整，要求：滑動變阻器與電阻R串聯；滑片P向右滑動時，電流表示數變大；電壓表測量滑動變阻器兩端的電壓。
18．在伏安法測電阻的實驗中，小明同學按圖18所示連接好電路，發現閉合開關之前，電壓表有示數，導致這一現象的原因是有一根導線連接不恰當，請?jiān)谙鄳?yīng)的導線上畫“×”，并畫出正確的接線。
19．小亮同學用電壓表和電流表測量電阻R的阻值(約5 Ω)，電源選用三節新干電池，請將圖19實物電路連接完整，并在虛線框內畫出對應的電路圖。
20．在“探究電流與電阻的關系”實驗中，小明同學連接了如圖20所示的電路，閉合開關S，發現電流表有示數，電壓表無示數，檢查電路發現有一根導線連接不正確，請?jiān)谙鄳?yīng)的導線上畫“×”，并畫出正確的接線?！　?
