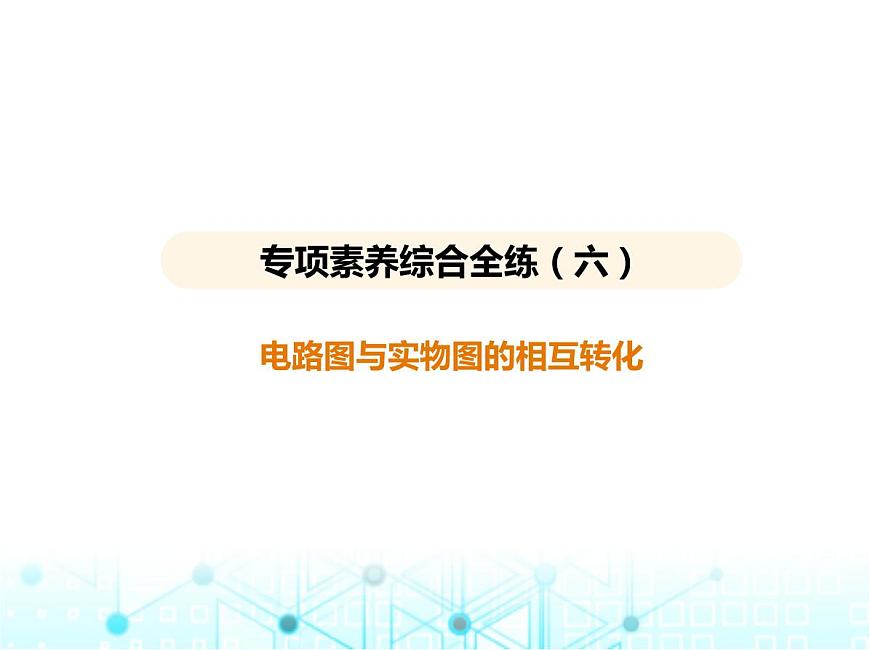

蘇科版初中九年級物理專項素養綜合練(六)電路圖與實物圖的相互轉化課件

這是一份蘇科版初中九年級物理專項素養綜合練(六)電路圖與實物圖的相互轉化課件，共15頁。
類型一　根據實物圖畫電路圖

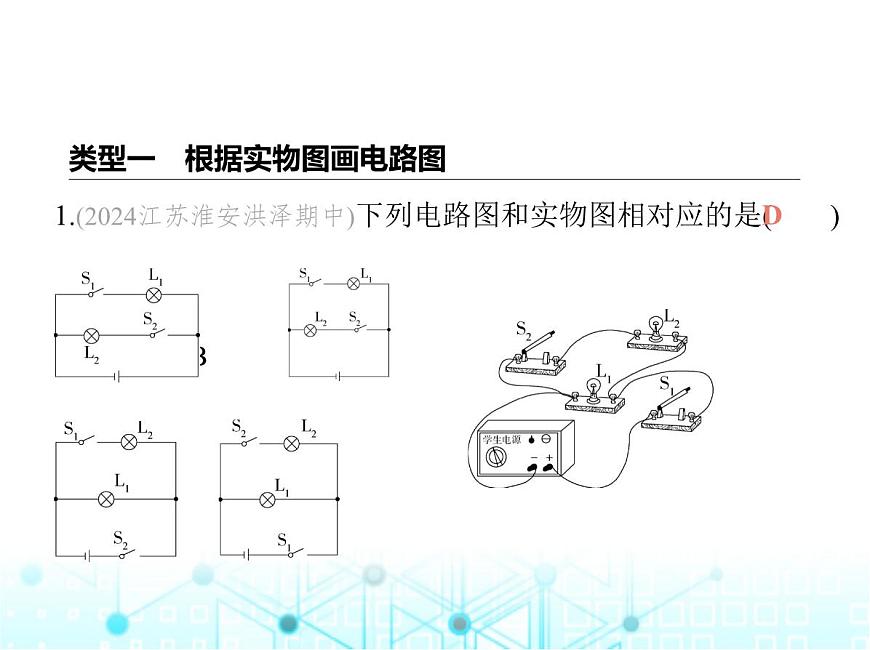

1.(2024江蘇淮安洪澤期中)下列電路圖和實物圖相對應的是(　????)?
A?????B?C?????D

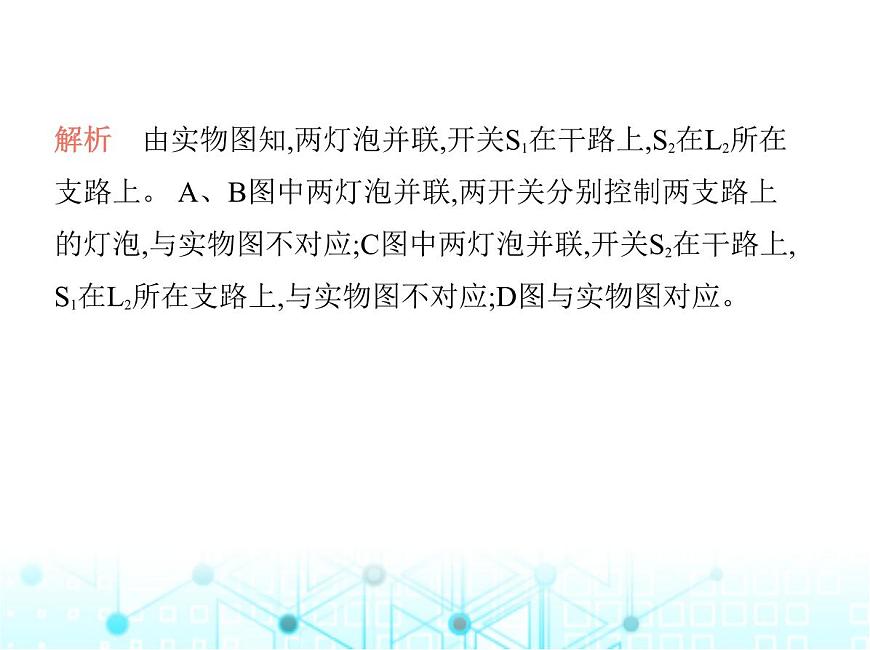

解析　由實物圖知,兩燈泡并聯,開關S1在干路上,S2在L2所在 支路上。 A、B圖中兩燈泡并聯,兩開關分別控制兩支路上 的燈泡,與實物圖不對應;C圖中兩燈泡并聯,開關S2在干路上, S1在L2所在支路上,與實物圖不對應;D圖與實物圖對應。

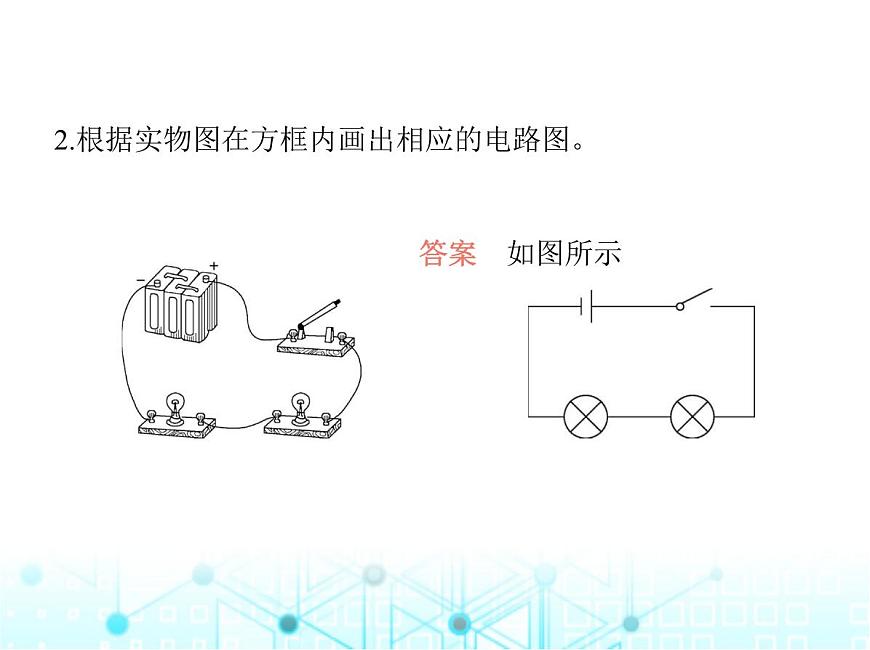

2.根據實物圖在方框內畫出相應的電路圖。?????

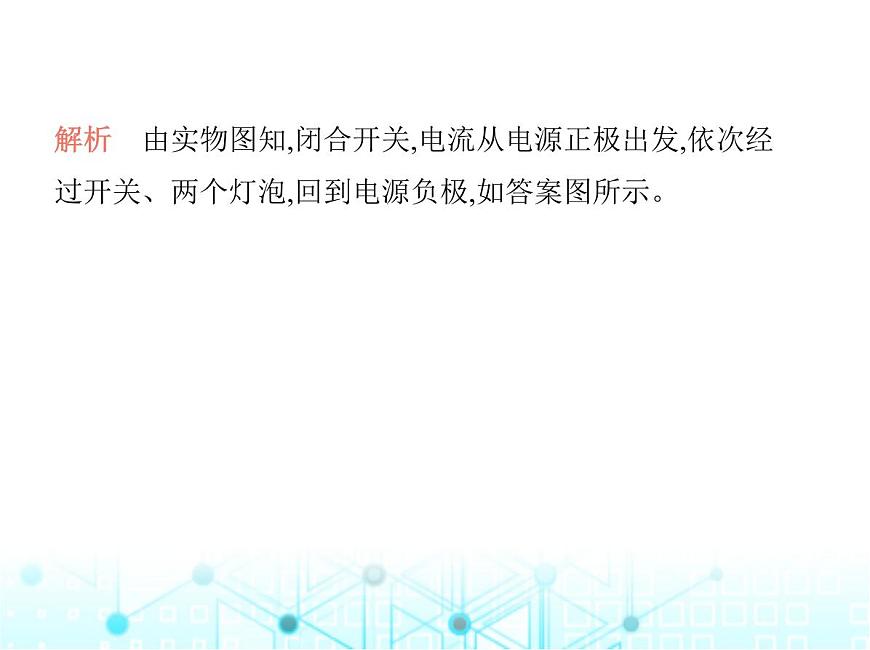

解析　由實物圖知,閉合開關,電流從電源正極出發,依次經 過開關、兩個燈泡,回到電源負極,如答案圖所示。

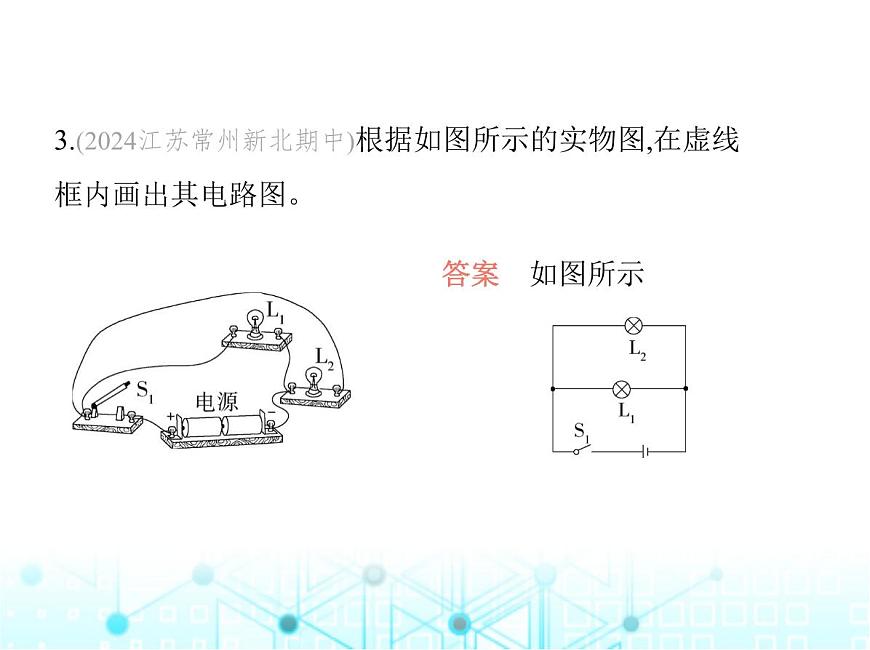

3.(2024江蘇常州新北期中)根據如圖所示的實物圖,在虛線 框內畫出其電路圖。?

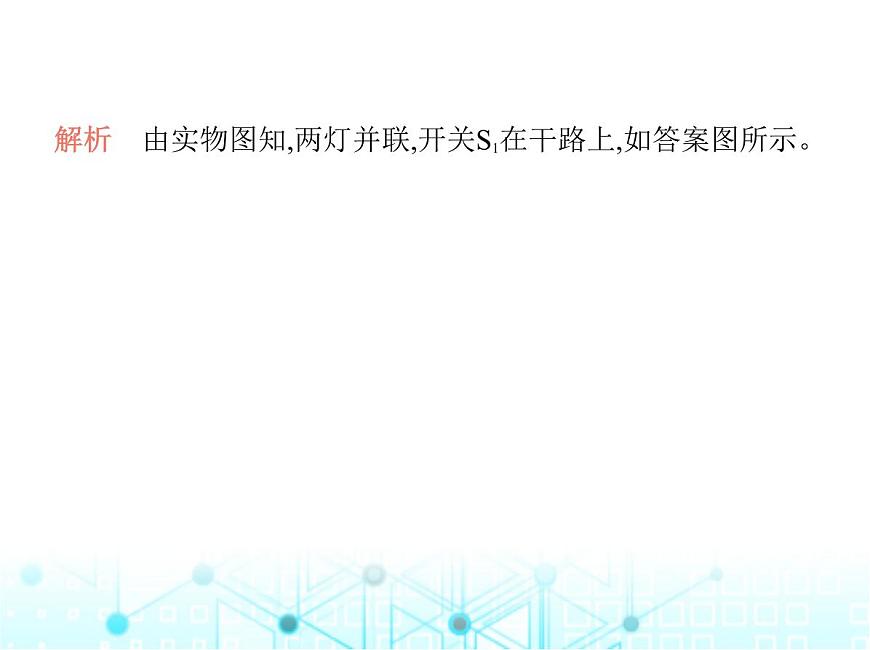

解析　由實物圖知,兩燈并聯,開關S1在干路上,如答案圖所示。
4.(2024江蘇常州北郊中學月考)請根據如圖所示實物連接圖,在虛線框內畫出對應的電路圖。?
解析　由實物圖知,小燈泡與電動機并聯,開關S1在干路上,S2 在電動機所在支路上,電路圖如答案圖所示。
類型二　根據電路圖連接實物圖
5.(2024江蘇常州清潭中學期中)如圖甲所示是小剛設計的一個電路,請你在圖乙中用筆畫線代替導線,連接與該電路對應的實物圖。 ?圖甲　 ????圖乙
解析　由電路圖知,兩燈并聯,開關S1與燈L2串聯,S2控制整個 電路,根據電路圖連接實物圖時,可采用“先串后并”法連 接,即先選擇一條支路和干路按電路圖的順序連接起來,后將 另一條支路并接上去。
6.(2024江蘇泰州海軍中學期中)按照如圖所示的電路圖,將 圖中各個元件連接起來。?甲?????乙
