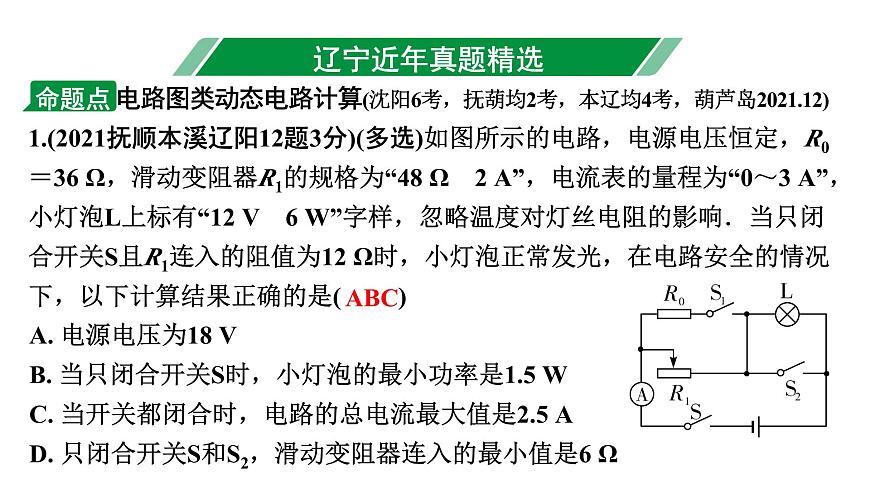

1.(2021撫順本溪遼陽12題3分)(多選)如圖所示的電路，電源電壓恒定，R0＝36 Ω，滑動變阻器R1的規格為“48 Ω　2 A”，電流表的量程為“0～3 A”，小燈泡L上標有“12 V　6 W”字樣，忽略溫度對燈絲電阻的影響．當只閉合開關S且R1連入的阻值為12 Ω時，小燈泡正常發光，在電路安全的情況下，以下計算結果正確的是(　 　)
電路圖類動態電路計算(沈陽6考，撫葫均2考，本遼均4考，葫蘆島2021.12)　
A. 電源電壓為18 VB. 當只閉合開關S時，小燈泡的最小功率是1.5 WC. 當開關都閉合時，電路的總電流最大值是2.5 AD. 只閉合開關S和S2，滑動變阻器連入的最小值是6 Ω

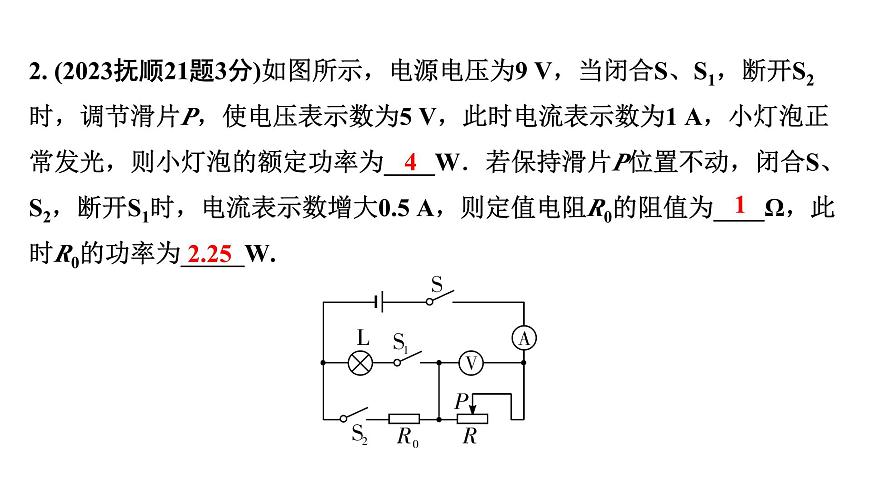

2. (2023撫順21題3分)如圖所示，電源電壓為9 V，當閉合S、S1，斷開S2時，調節滑片P，使電壓表示數為5 V，此時電流表示數為1 A，小燈泡正常發光，則小燈泡的額定功率為____W．若保持滑片P位置不動，閉合S、S2，斷開S1時，電流表示數增大0.5 A，則定值電阻R0的阻值為____Ω，此時R0的功率為_____W.

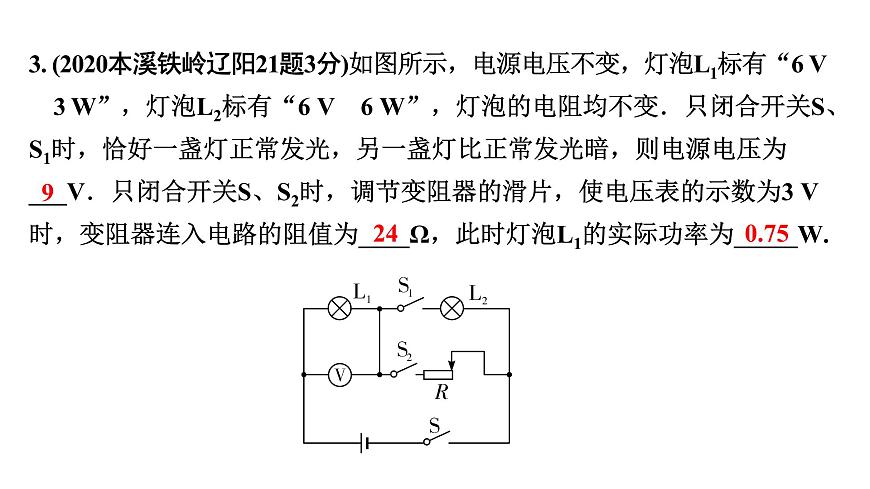

3. (2020本溪鐵嶺遼陽21題3分)如圖所示，電源電壓不變，燈泡L1標有“6 V　3 W”，燈泡L2標有“6 V　6 W”，燈泡的電阻均不變．只閉合開關S、S1時，恰好一盞燈正常發光，另一盞燈比正常發光暗，則電源電壓為___V．只閉合開關S、S2時，調節變阻器的滑片，使電壓表的示數為3 V時，變阻器連入電路的阻值為____Ω，此時燈泡L1的實際功率為_____W.
(1)燈泡L的電阻； (2)當開關S1、S2都閉合，且滑片P移到a端時，燈泡L恰好正常發光，此時電流表的示數； (3)當開關S1閉合、S2斷開，且滑片P移到b端時，通電10 s，電流通過滑動變阻器R2產生的熱量．

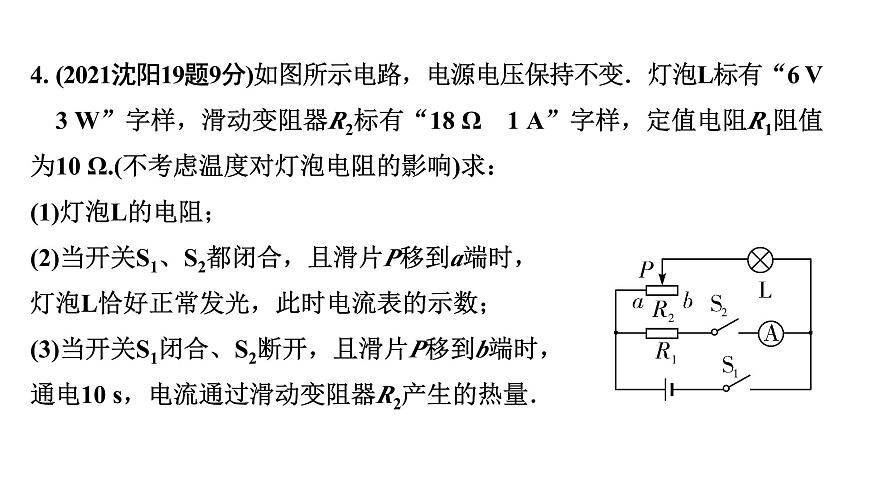

4. (2021沈陽19題9分)如圖所示電路，電源電壓保持不變．燈泡L標有“6 V　3 W”字樣，滑動變阻器R2標有“18 Ω　1 A”字樣，定值電阻R1阻值為10 Ω.(不考慮溫度對燈泡電阻的影響)求：

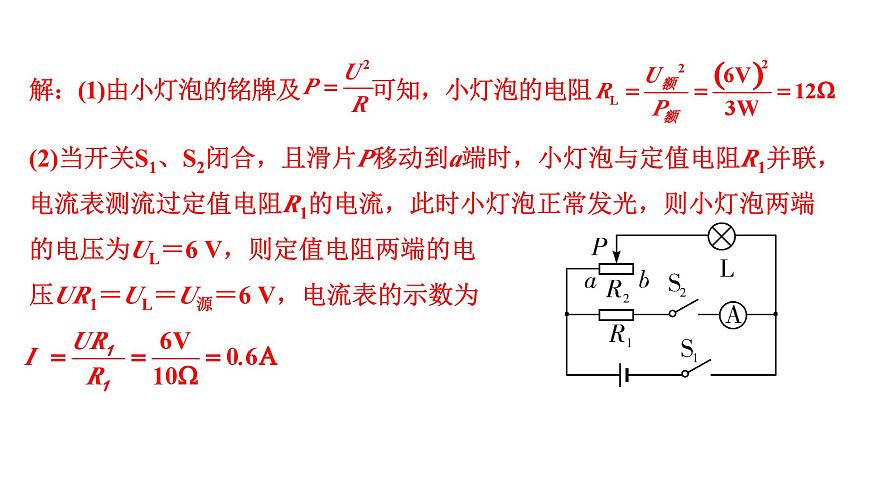

解：(1)由小燈泡的銘牌及 可知，小燈泡的電阻
(2)當開關S1、S2閉合，且滑片P移動到a端時，小燈泡與定值電阻R1并聯，電流表測流過定值電阻R1的電流，此時小燈泡正常發光，則小燈泡兩端的電壓為UL＝6 V，則定值電阻兩端的電壓UR1＝UL＝U源＝6 V，電流表的示數為

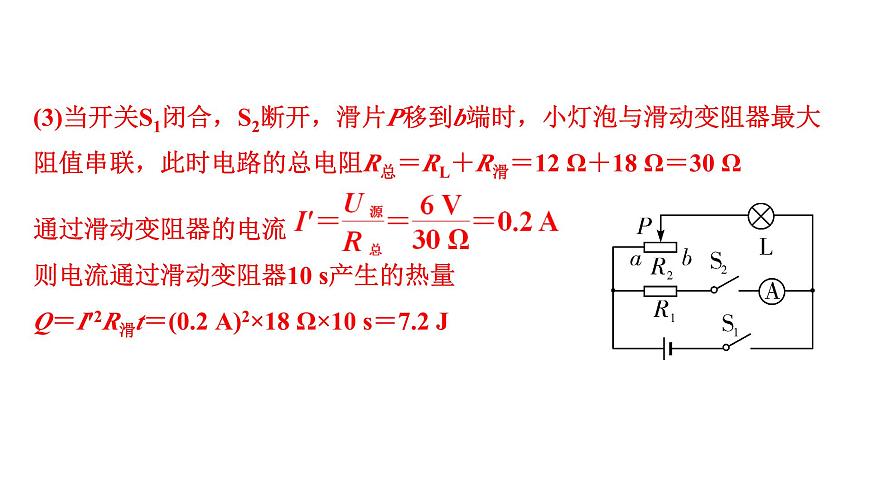

(3)當開關S1閉合，S2斷開，滑片P移到b端時，小燈泡與滑動變阻器最大阻值串聯，此時電路的總電阻R總＝RL＋R滑＝12 Ω＋18 Ω＝30 Ω通過滑動變阻器的電流則電流通過滑動變阻器10 s產生的熱量Q＝I′2R滑t＝(0.2 A)2×18 Ω×10 s＝7.2 J
5. (2023沈陽19題9分)如圖所示的電路中，a和b是兩個連接柱，電源電壓恒為6 V．若只閉合S1，電流表的示數為0.6 A；若ab間接入小燈泡L，且只閉合S1、S3，此時小燈泡L恰好正常發光，電流表示數為1 A；若ab間接入定值電阻R2，且只閉合S2，電流表示數為0.2 A．求：(1)小燈泡L的額定功率是多少？(2)只閉合S2時，ab間接入的定值電阻R2通電1 min所消耗的電能是多少？
解：(1)當只閉合S1時，只有R1接入電路 由 可得，當小燈泡L接ab間，且只閉合S1、S3時，R1與小燈泡L并聯，小燈泡正常發光U＝U1＝UL＝6 V，I1＝0.6 A IL＝I－I1＝1 A－0.6 A＝0.4 APL＝ULIL＝6 V×0.4 A＝2.4 W(2)當R2接ab間，且只閉合S2時，R1與R2串聯I′＝I1′＝I2′＝0.2AU1′＝I1′R1＝0.2 A×10 Ω＝2 VU2′＝U總－U1′＝6 V－2 V＝4 V W2＝U2′I2′t＝4 V×0.2 A×60 s＝48 J
6. (2022盤錦9題3分)(多選)如圖所示，電源電壓8 V，電壓表量程“0～3 V”，電流表量程“0～0.6 A”，滑動變阻器標有“20 Ω　1 A”字樣，小燈泡標有“6 V　3 W”字樣(不考慮燈絲電阻的變化)．閉合開關，在不損壞電路元件的條件下，下列說法正確的是( 　　)A. 電壓表示數增大時，電流表示數也增大B. 小燈泡正常發光時，滑動變阻器與小燈泡的電功率之比是1∶3C. 小燈泡兩端電壓的變化范圍是5 V～6 VD. 滑動變阻器允許接入電路中的阻值范圍是4 Ω～7.2 Ω
7. (2020丹東38題6分)如圖，電源電壓不變，小燈泡L上標有“6 V　6 W”字樣(燈絲電阻不變)．定值電阻R1的阻值為10 Ω，R2為滑動變阻器．
(1)當開關S1、S2、 S3都閉合時，小燈泡L正常發光，求此時電流表的示數．(2)斷開開關S1和S3，閉合開關S2，當滑動變阻器的滑片調至阻值最大時，電壓表示數為1.5 V，求R2的最大阻值．(3)當電路中有電阻或小燈泡工作時，求整個電路的最小電功率．
解：(1)當開關S1、S2、S3都閉合時，小燈泡L與電阻R1并聯，電流表測干路電流，因并聯電路中各支路兩端的電壓相等，且小燈泡L正常發光， ，電源的電壓U＝UL＝6 V，通過電阻R1的電流 ，電流表的示數I＝IL＋I1＝1 A＋0.6 A＝1.6 A
(2)斷開開關S1和S3，閉合開關S2時，電阻R1與滑動變阻器R2串聯，電壓表測R1兩端的電壓，此時電路中的電流 ，根據串聯分壓原理和 I＝ 可得，R2的最大阻值
