2024甘肅中考物理二輪專題復習 微專題 電路識別與畫電路圖 （課件）

這是一份2024甘肅中考物理二輪專題復習 微專題 電路識別與畫電路圖 （課件），共22頁。PPT課件主要包含了考點清單，重難點突破，串并聯電路，I＝I1＋I2，U＝U1＋U2，U＝U1＝U2，R1和R2，電路作圖等內容，歡迎下載使用。

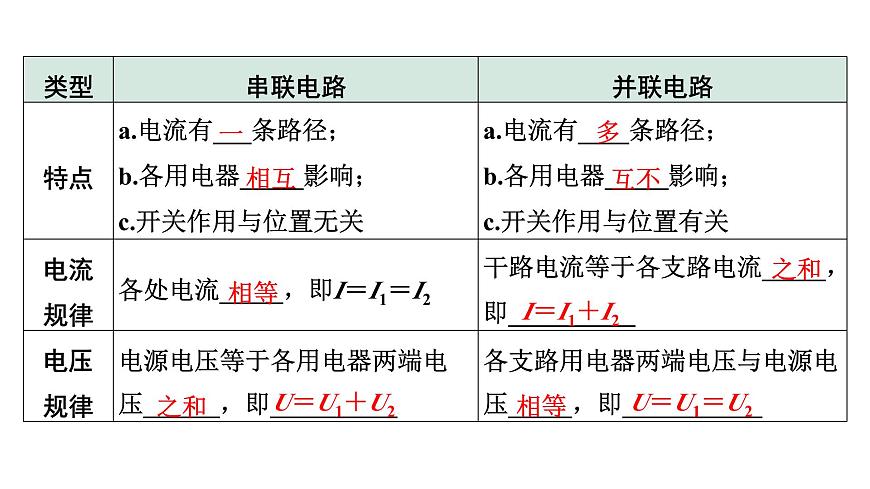

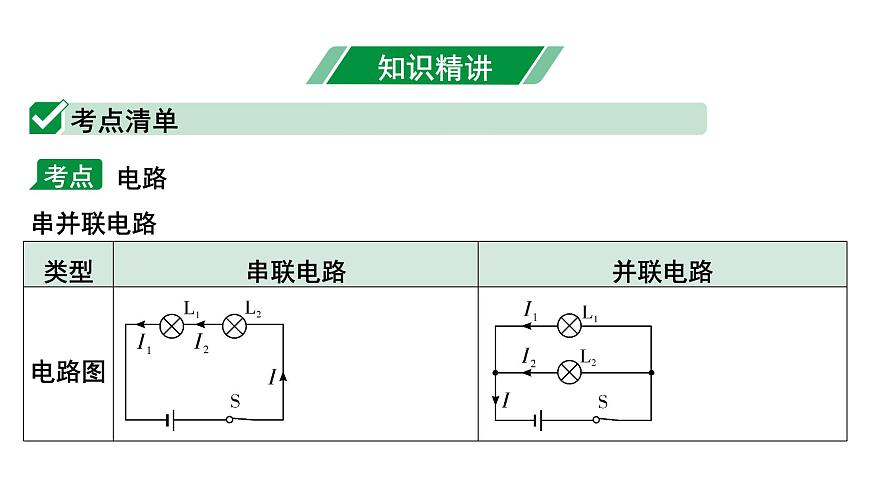

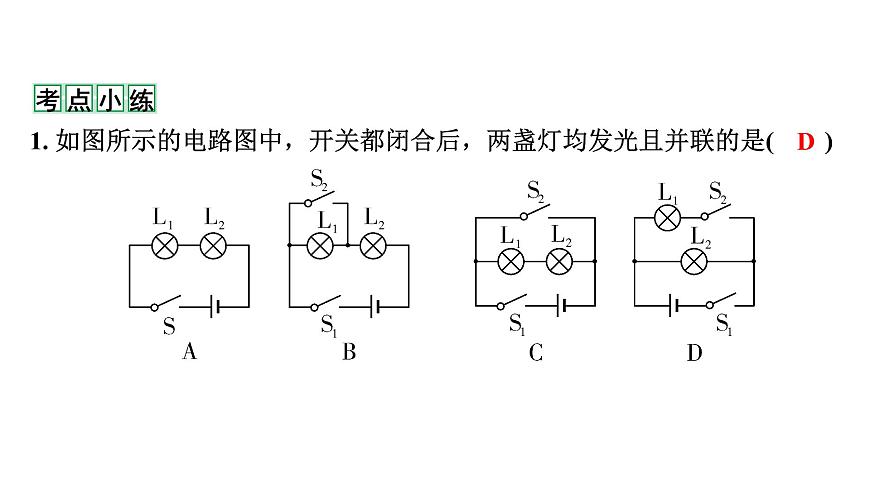

1. 如圖所示的電路圖中，開關都閉合后，兩盞燈均發光且并聯的是(　　)

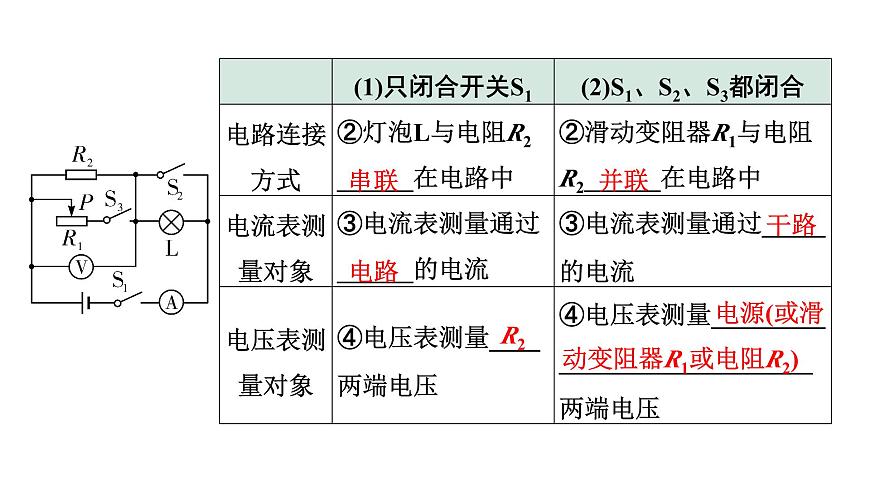

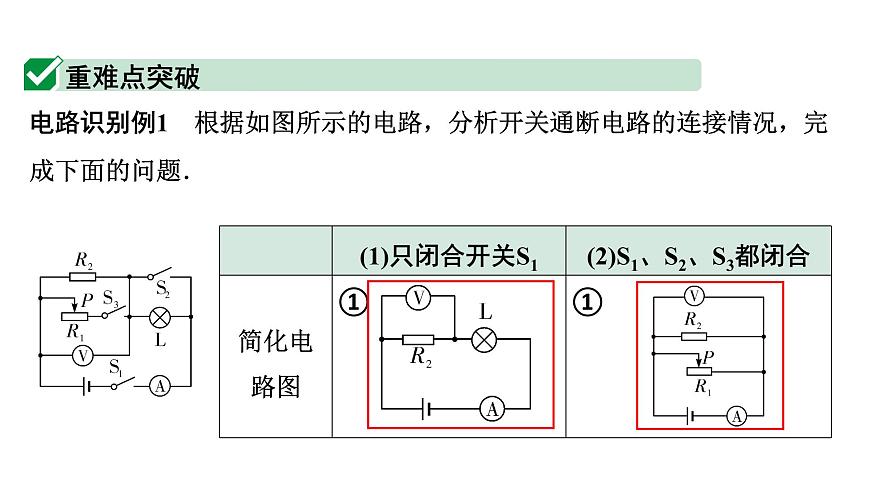

電路識別例1　根據如圖所示的電路，分析開關通斷電路的連接情況，完成下面的問題．
電源(或滑動變阻器R1或電阻R2)

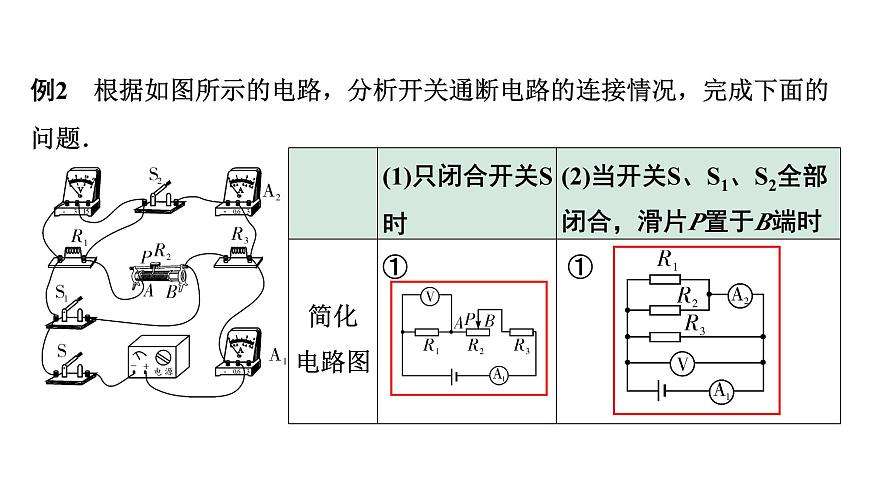

例2　根據如圖所示的電路，分析開關通斷電路的連接情況，完成下面的問題．
電阻R1、滑動變阻器R2與電阻R3串聯在電路中
電阻R1、滑動變阻器R2與電阻R3并聯在電路中
電源(或電阻R1或滑動變阻器R2或電阻R3)
電路識別(蘭州4考，均在選擇題中考查)
1. (2023蘭州13題3分)如圖所示的電路中，閉合開關S1和S2，則(　　)A. 燈泡L1亮，L2不亮　　B. 燈泡L2亮，L1不亮C. 燈泡L1、L2都不亮 D. 燈泡L1、L2都亮
2. (2023蘭州11題3分)在如圖所示的電路中，下列分析不正確的是(　　)A. 只閉合S1時，L1發光、L2不發光， 測L1的電流， 無示數B. 只閉合S3時，L1、L2都發光， 、 的示數相等C. 閉合S1、S2時，L1、L2都發光， 有示數， 無示數D. 閉合S1、S3時，L1、L2都發光， 、 均有示數
3. (2023蘭州13題3分)將兩只不同規格的燈泡L1、L2接在如圖所示的電路中，閉合開關S1、S2后，下列說法中正確的是(　　)A. 電流表測量干路電流B. L1與L2的亮度一定相同C. 通過L1和L2的電流一定相等D. 只斷開S2，L1發光且亮度不變
4. (2022蘭州14題3分)如圖所示的電路，下列說法正確的是(　　)A. 只閉合開關S1，燈泡L1與滑動變阻器并聯，電流表測干路電流B. 只閉合開關S2，燈泡L1與滑動變阻器并聯后再與L2串聯C. 閉合開關S1、S2，燈泡L1、L2并聯后再與滑動變阻器串聯D. 閉合開關S1、S2，燈泡L2被短路，電壓表測燈泡L1兩端的電壓
類型一　根據電路圖連接實物圖(蘭州2023.28)5. (2023蘭州28題3分)根據電路圖，以筆畫線代替導線連接實物電路．
類型二　根據實物圖畫電路圖(蘭州2022.27、2022.28)6. (2022蘭州27題3分)根據下面的實物圖在虛線框內畫出與之對應的電路圖．
7. 小明在探究“電流與電阻的關系”時連接的實物圖如圖所示，檢查時發現有一根導線連接錯了．請在接錯的那根線上打“×”，然后用筆畫線代替導線畫一根導線，使電路連接正確．
類型三　根據要求連接實物圖(蘭州5考；省卷2023.14)8. (2023蘭州27題4分)請在圖中用筆畫線代替導線連接電路．要求：兩燈并聯，開關S同時控制兩盞燈泡．
9. (2021蘭州A卷20題2分)請按要求正確連接實物圖．要求：定值電阻R與滑動變阻器串聯，閉合開關S，將滑動變阻器的滑片向左移動，電壓表和電流表的示數都變小，連線不能交叉．
10. (2023省卷14題4分)如圖所示的電路中，有幾根導線尚未連接，請用筆畫線代替導線補上．補上后要求：(1)兩燈泡并聯；(2)電流表測燈L1的電流；(3)閉合開關后，向A端移動滑動變阻器的滑片P，兩燈均變暗．
11. (2020蘭州27題4分)圖甲是電位器的示意圖，滑片P可隨轉動旋鈕改變其在電阻絲上的位置，從而改變接入電路中的阻值大小．請將該電位器連入圖乙中，要求順時針旋轉滑片P時，燈泡變暗．
12. (2023蘭州6題3分)某同學在洗浴時發現衛生間的排氣扇可單獨工作，但照明燈L1和采暖燈L2不能同時工作，下列電路圖中符合要求的是(　　)
電路設計[蘭州2023.6、2023.32(1)]
