人教版中考物理復習微專題6坐標類圖像題課件

這是一份人教版中考物理復習微專題6坐標類圖像題課件，共17頁。

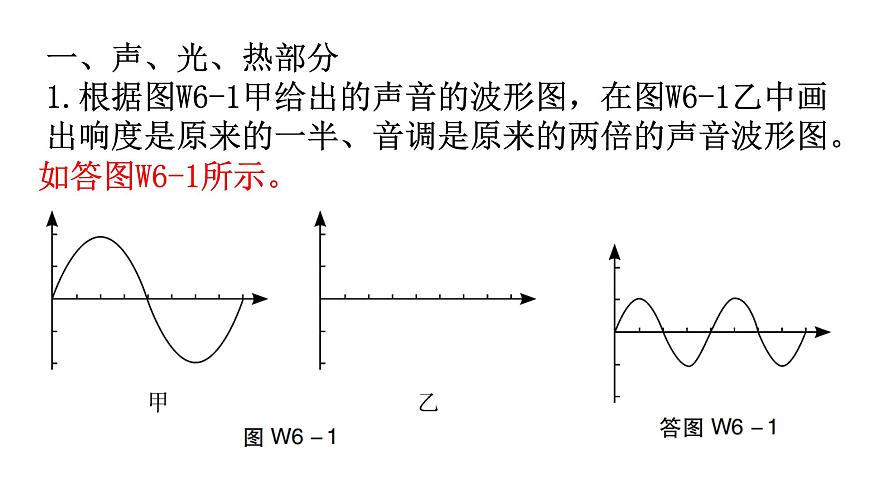

一、聲、光、熱部分1.根據圖W6-1甲給出的聲音的波形圖，在圖W6-1乙中畫出響度是原來的一半、音調是原來的兩倍的聲音波形圖。

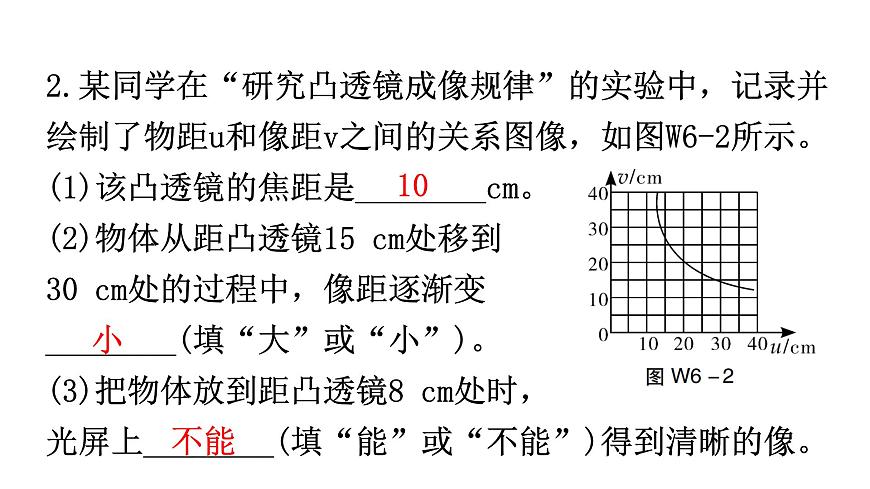

2.某同學在“研究凸透鏡成像規律”的實驗中，記錄并繪制了物距u和像距v之間的關系圖像，如圖W6-2所示。(1)該凸透鏡的焦距是________cm。(2)物體從距凸透鏡15 cm處移到30 cm處的過程中，像距逐漸變________(填“大”或“小”)。(3)把物體放到距凸透鏡8 cm處時，光屏上________(填“能”或“不能”)得到清晰的像。

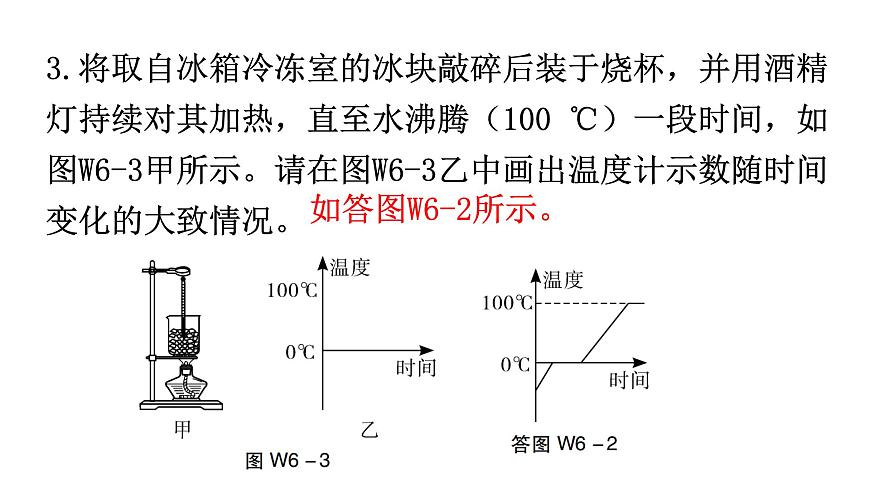

3.將取自冰箱冷凍室的冰塊敲碎后裝于燒杯，并用酒精燈持續對其加熱，直至水沸騰（100 ℃）一段時間，如圖W6-3甲所示。請在圖W6-3乙中畫出溫度計示數隨時間變化的大致情況。

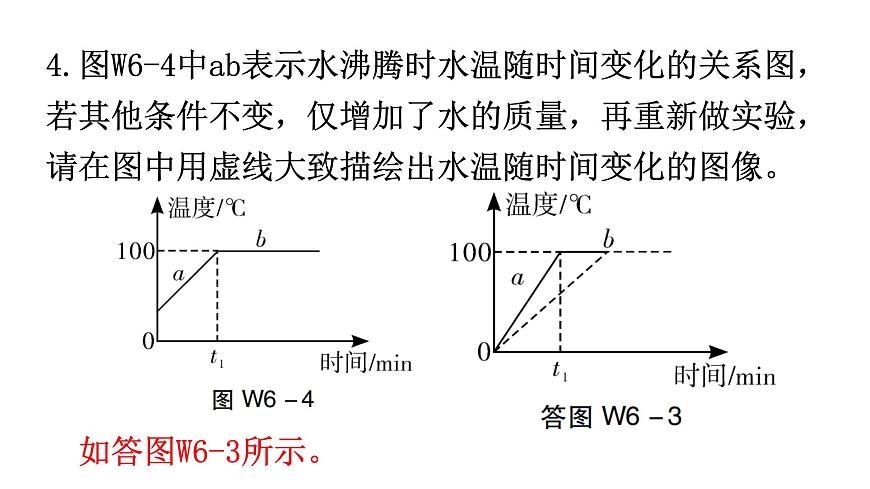

4.圖W6-4中ab表示水沸騰時水溫隨時間變化的關系圖，若其他條件不變，僅增加了水的質量，再重新做實驗，請在圖中用虛線大致描繪出水溫隨時間變化的圖像。
5.室溫度為20 ℃時，浸有少量酒精的棉花裹在溫度計的玻璃泡上，放置較長一段時間至溫度計的示數不再變化，請在圖W6-5中描繪這一過程中溫度計示數隨時間變化的情況。

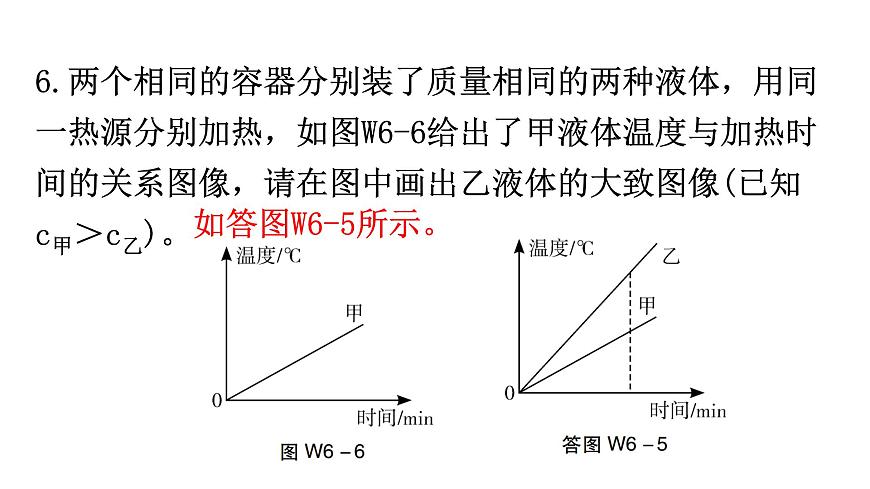

6.兩個相同的容器分別裝了質量相同的兩種液體，用同一熱源分別加熱，如圖W6-6給出了甲液體溫度與加熱時間的關系圖像，請在圖中畫出乙液體的大致圖像(已知c甲＞c乙)。

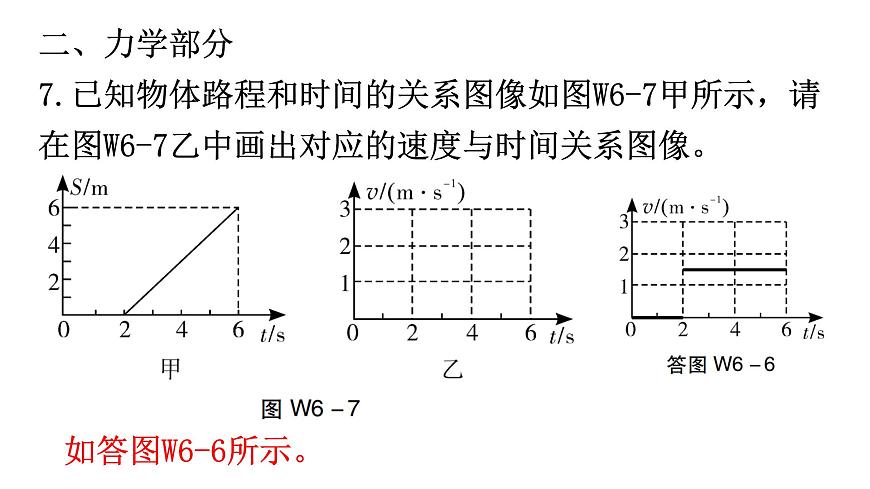

二、力學部分7.已知物體路程和時間的關系圖像如圖W6-7甲所示，請在圖W6-7乙中畫出對應的速度與時間關系圖像。
8.甲、乙兩個大小完全相同的實心球是由兩種不同物質制成的，甲的質量是乙的2倍。圖W6-8中畫出了甲球質量與體積的關系，請畫出乙球質量與體積的關系。
9.一靜止在湖面的潛水艇模型，在啟動之后，2 min內勻速豎直下潛30 m，而后沿水平方向做勻速直線運動，又運動4 min，之后沿豎直方向以下潛時的速度勻速返回湖面，請在圖W6-9中畫出潛水艇模型運動全程所受海水壓強和時間的關系圖(ρ海水＝1.0×103 kg/m3，g＝10 N/kg，潛艇模型的體積和大氣壓均不計)。
10.研究物體浮沉條件的實驗中，將一只雞蛋浸沒在水中，如圖W6-10甲，向水中緩慢加鹽，直至鹽不能再溶解為止。雞蛋受到的浮力F隨鹽水密度變化的圖像如圖W6-10乙所示。(ρA＝ρ水)(1)當鹽水的密度小于ρB時，雞蛋處于________(填“漂浮”“懸浮”或“沉底”)狀態。
(2)鹽水密度由ρB增大到ρC的過程中，雞蛋受到的浮力________(填“變大”“變小”或“不變”)。(3)雞蛋的重力為________，則雞蛋受到的最小浮力F＝________ (用已知字母表示)。
三、電磁學部分11.燈泡L和定值電阻R的電流與電壓關系如圖W6-11所示，則下列說法錯誤的是（ ）A.若L和R并聯且干路為電流2.5 A時，電路兩端電壓為8 VB.若L和R串聯且電流為0.75 A時，電路兩端電壓為8 VC.若L和R并聯，則電路兩端電壓越大，燈絲電阻越大D.若L和R串聯，則電路兩端電壓越大，燈絲電阻越小
12.新型PTC發熱材料可以自動調節電路的電功率，在生活中廣泛應用。圖W6-12甲是PTC調試工作電路，R0是保護電阻，阻值恒定；RT是PTC電阻，阻值隨溫度變化的圖像如圖W6-12乙所示。閉合開關S，當溫度從20 ℃升高到60 ℃的過程中（ ）A. 電流表示數先變小后變大B. 電壓表示數先變大后變小C. 電壓表與電流表示數的比值先變小后變大D. 保護電阻R0消耗的功率先變小后變大
13.如圖W6-13甲所示，電源電壓不變，閉合開關S后，滑片P由b端滑到a端，電壓表示數U與電流表示數I的變化關系如圖W6-13乙所示，電源電壓是________V，滑動變阻器最大阻值是________Ω。
14.如圖W6-14甲電路中，電源為電壓可調的學生電源，燈泡L的額定功率為2.5 W，閉合開關S，逐漸升高電源電壓，直至L正常發光，在此過程中得到如圖W6-14乙所示的電流表示數隨電源電壓變化的I－U圖像，由此可知L的額定電流為________A，R的阻值為________Ω，當電流表示數為0.6 A時，L的實際功率為________W，此時燈絲阻值為________Ω。
