1.(新課標·科學推理)(2024江蘇蘇州立達中學月考)在如圖所示電路的〇中填上適當?shù)碾姳矸?。要?閉合開關S,各電路元件均能正常工作。

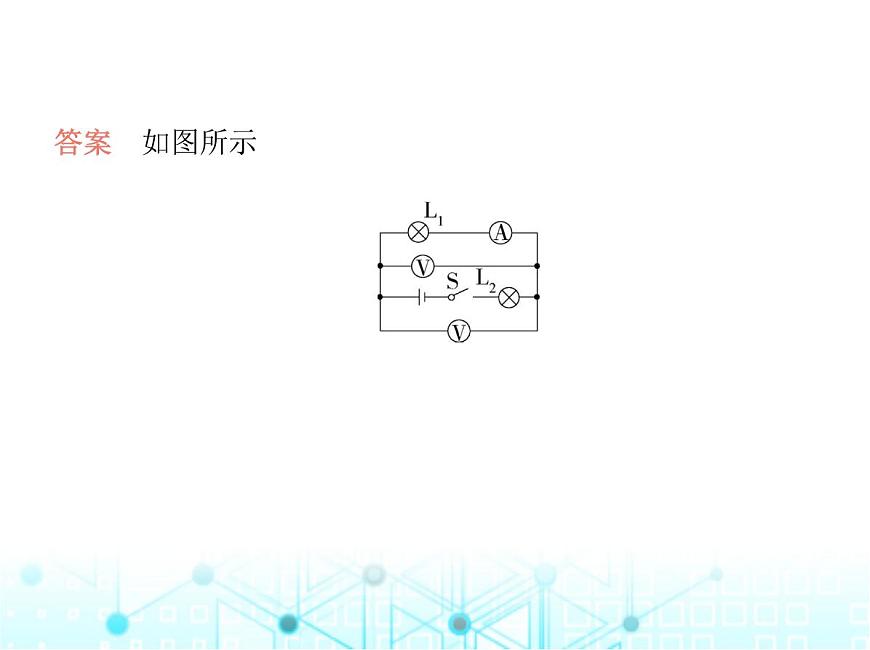

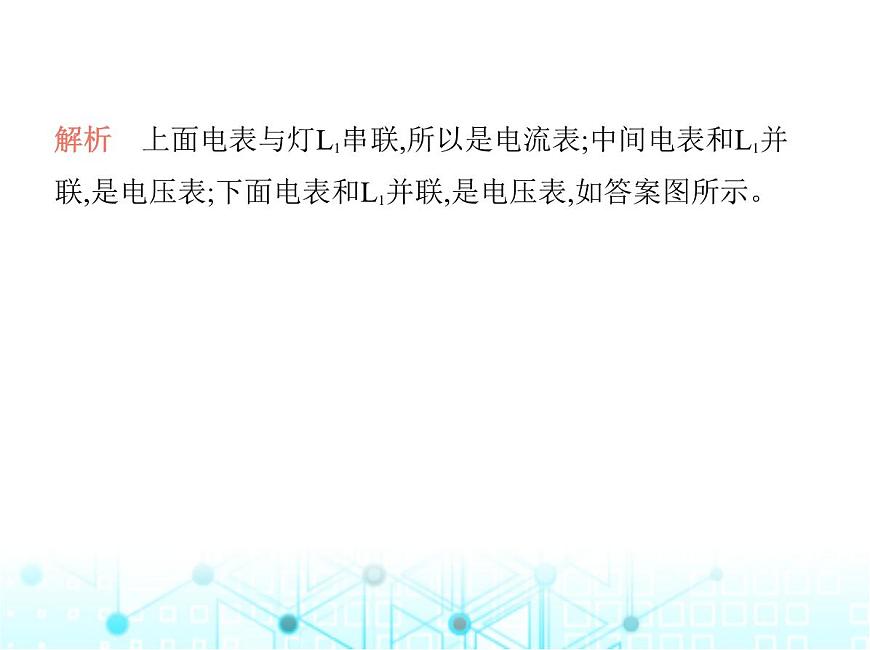

解析　上面電表與燈L1串聯,所以是電流表;中間電表和L1并 聯,是電壓表;下面電表和L1并聯,是電壓表,如答案圖所示。

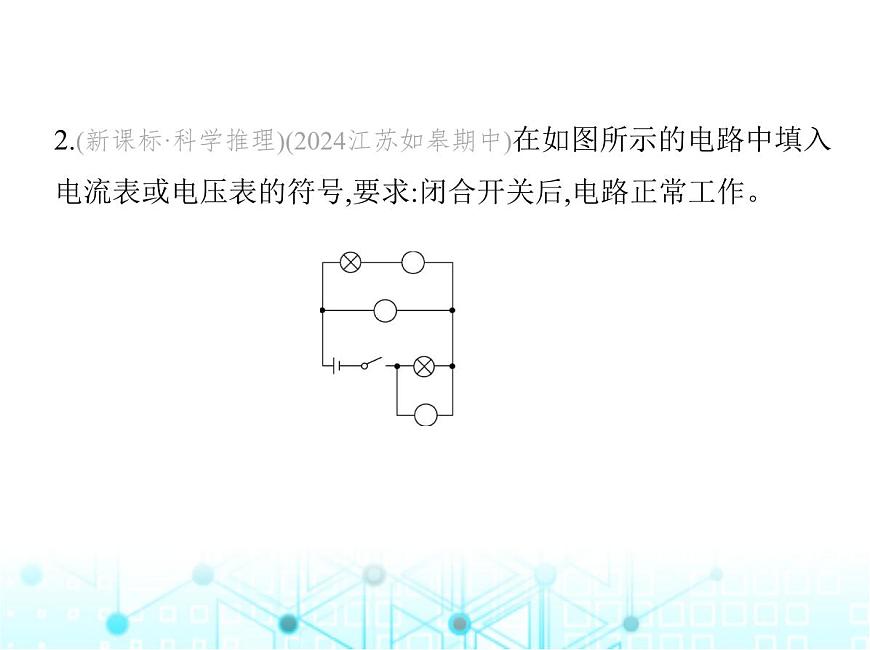

2.(新課標·科學推理)(2024江蘇如皋期中)在如圖所示的電路中填入電流表或電壓表的符號,要求:閉合開關后,電路正常工作。?

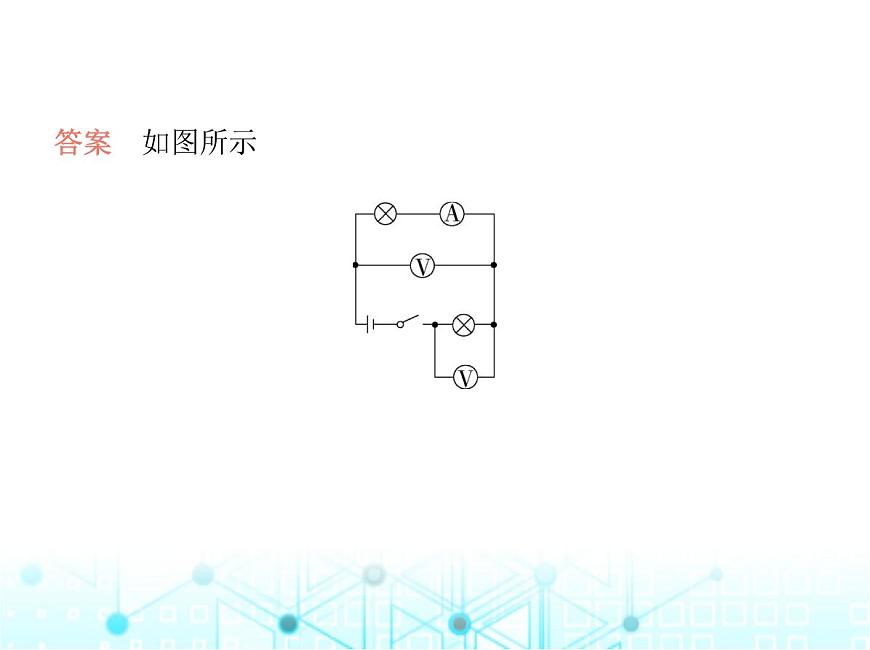

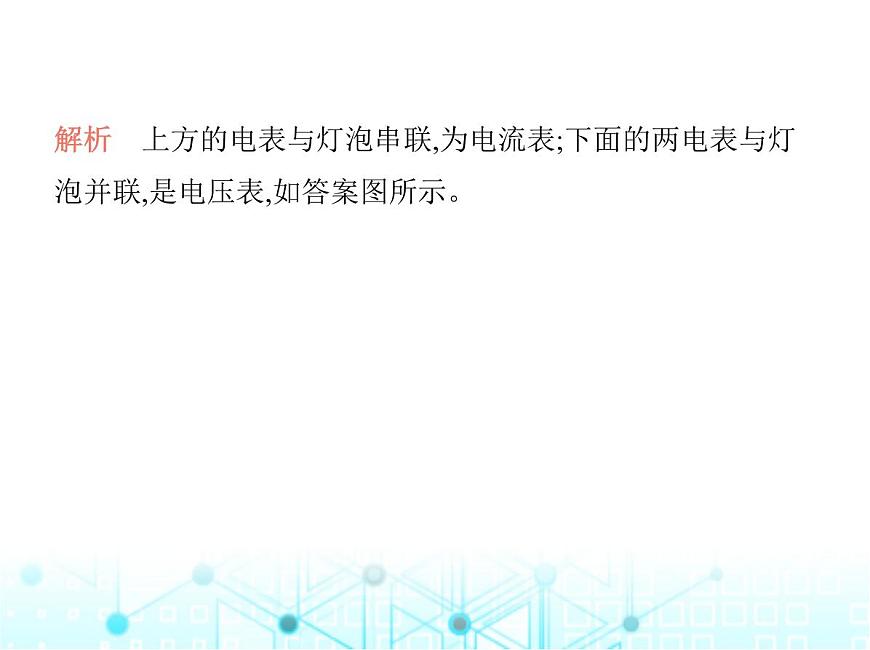

解析　上方的電表與燈泡串聯,為電流表;下面的兩電表與燈 泡并聯,是電壓表,如答案圖所示。
類型二　根據電路圖連接實物圖

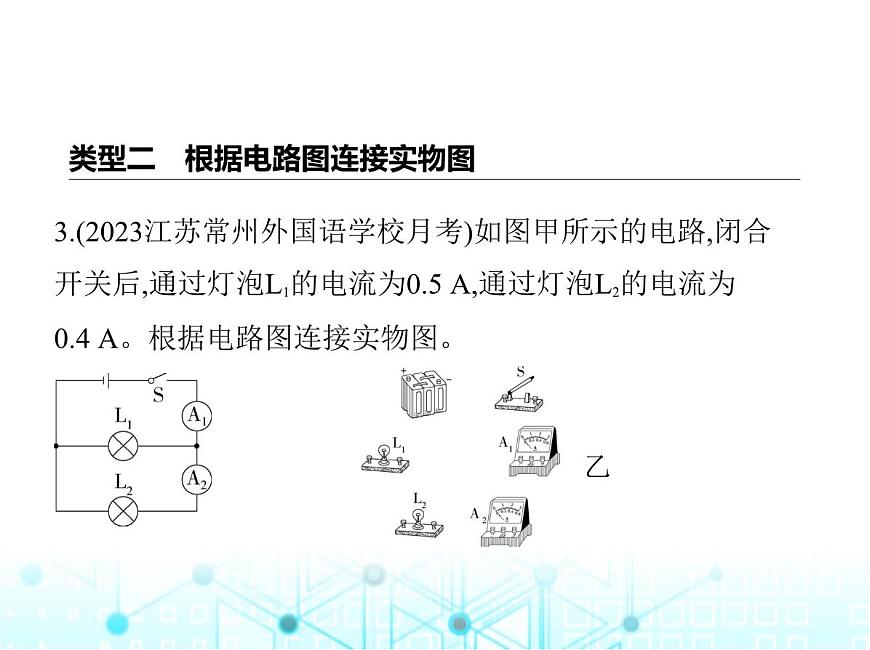

3.(2023江蘇常州外國語學校月考)如圖甲所示的電路,閉合 開關后,通過燈泡L1的電流為0.5 A,通過燈泡L2的電流為0.4 A。根據電路圖連接實物圖。?甲
解析　由圖甲可知,兩燈泡并聯,開關S在干路上,電流表A1測 干路電流,電流表A2測通過L2的電流;由于通過燈泡L1的電流 為0.5 A,通過燈泡L2的電流為0.4 A,則電流表A2選0~0.6 A的 量程,干路電流為0.5 A+0.4 A=0.9 A,則電流表A1選0~3 A的 量程。
4.(2023江蘇無錫新吳期中)根據電路圖連接實物圖。? 甲
解析　由電路圖知,兩燈并聯,開關S在干路上,電壓表測電源 電壓,電流表測通過L1的電流;電源由兩節干電池組成,電源 電壓為3 V,所以電壓表選用小量程;由于不知道電路中電流 的大小,因此電流表選用大量程。
類型三　根據實物圖畫出電路圖
5.(2023江蘇無錫惠山期中)根據實物圖畫出電路圖。?
