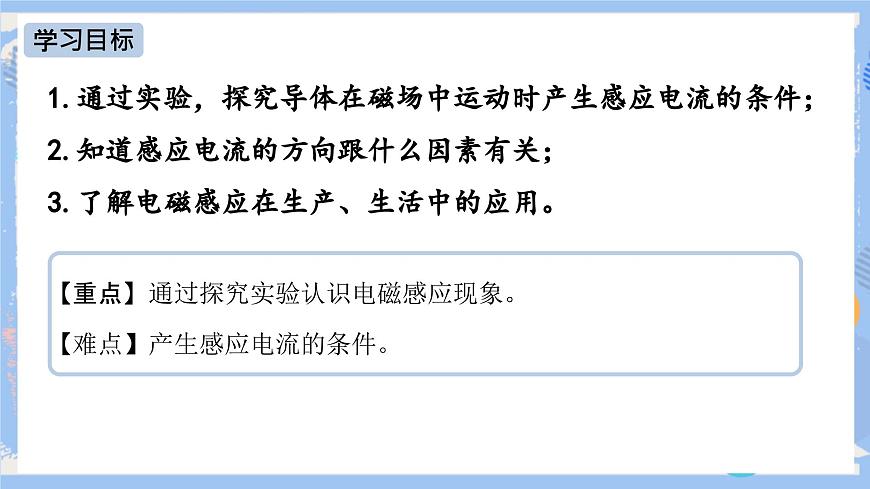

1.通過實驗，探究導體在磁場中運動時產生感應電流的條件；2.知道感應電流的方向跟什么因素有關；3.了解電磁感應在生產、生活中的應用。
【重點】通過探究實驗認識電磁感應現象。
【難點】產生感應電流的條件。
“搖繩發電” 的奧秘是什么？

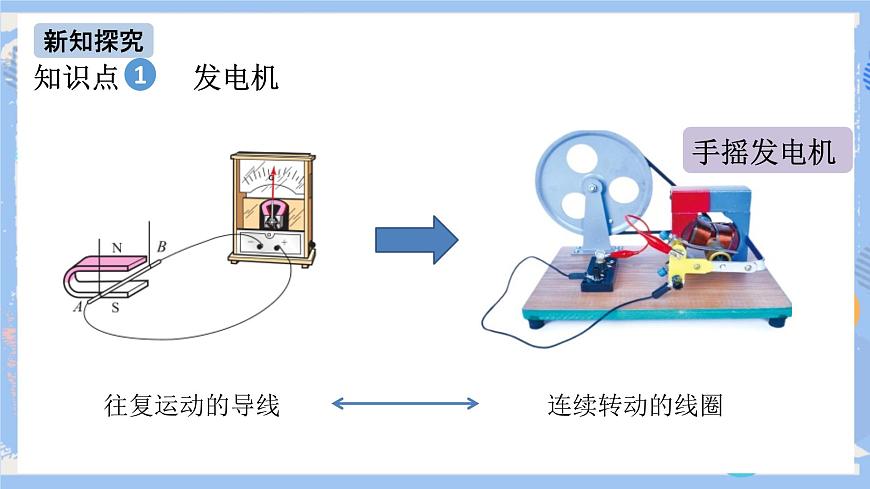

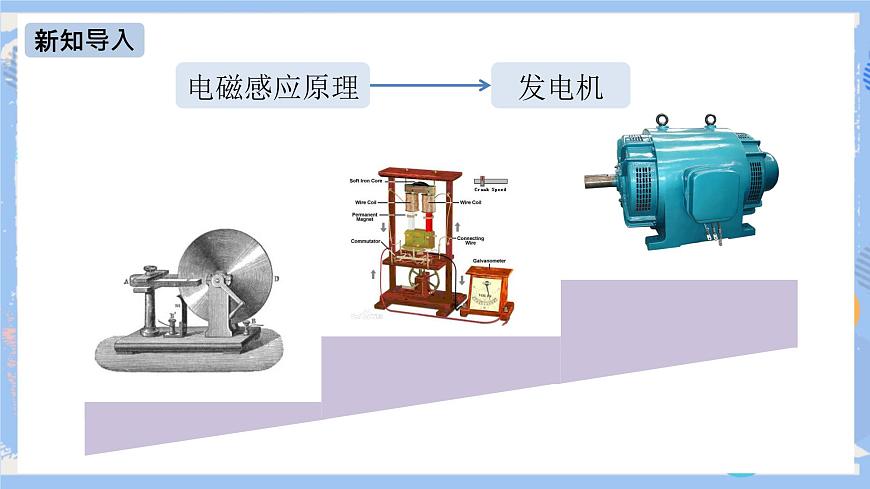

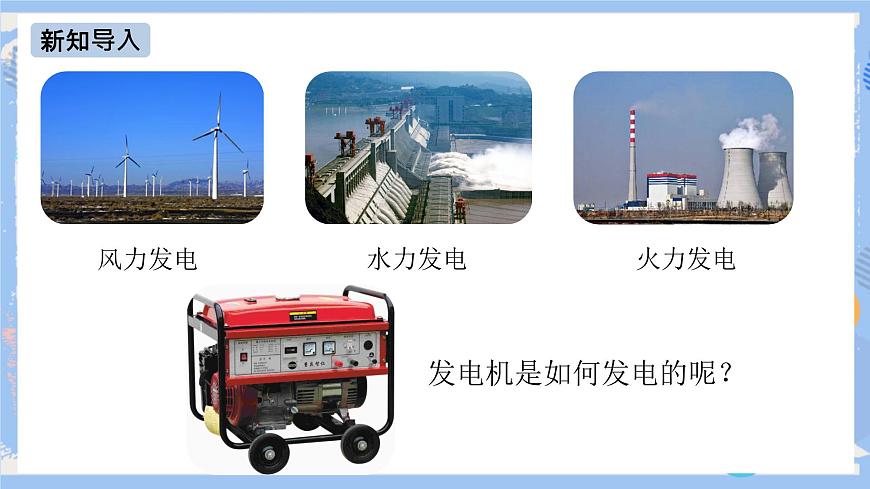

發電機是如何發電的呢？

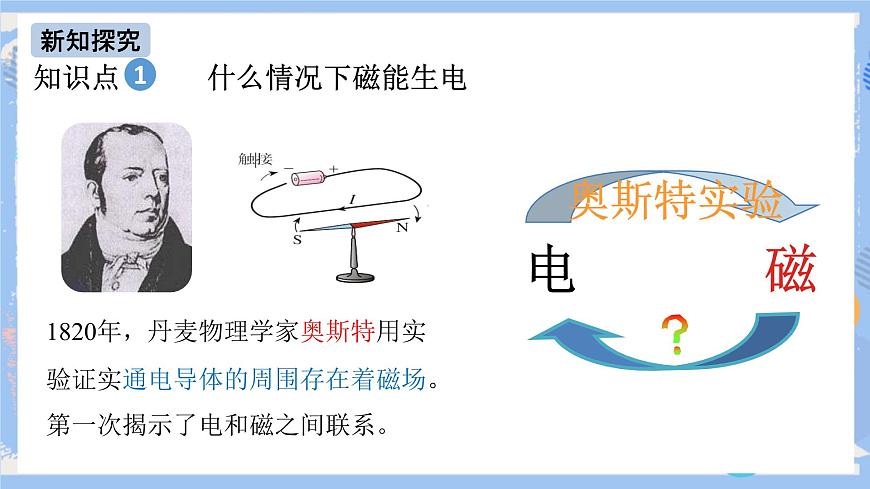

知識點 什么情況下磁能生電
法拉第（Michael Faraday，1791—1867），英國物理學家、化學家。在1821—1831年間，法拉第進行了多次實驗，發現了電磁感應現象。
①如何判斷有無電流產生？
②產生電流的條件可能較多

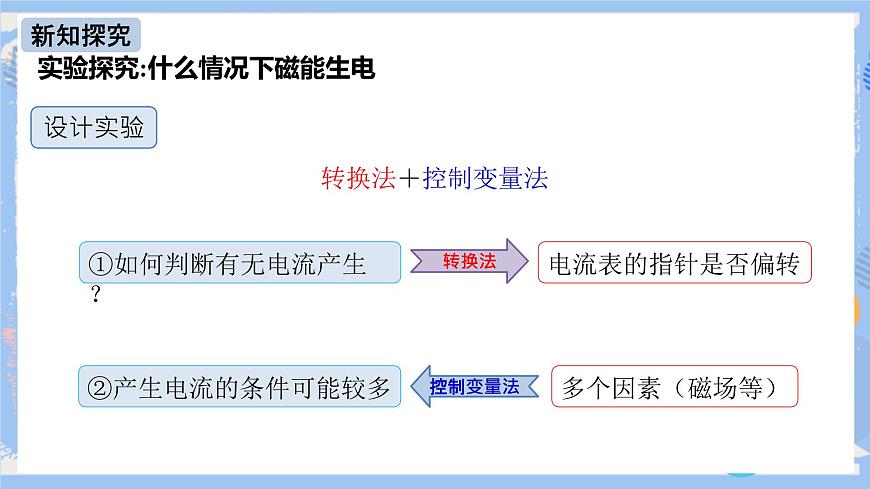

實驗探究:什么情況下磁能生電

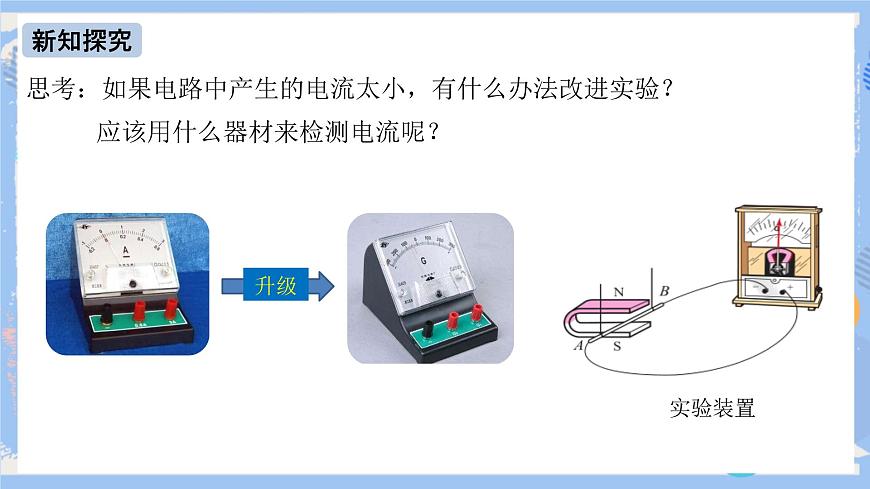

思考：如果電路中產生的電流太小，有什么辦法改進實驗？ 應該用什么器材來檢測電流呢？
與磁感線垂直或斜向運動
導體在磁場中產生電流的情況
② 一部分導體在磁場中做切割磁感線的運動。
磁感線←→一根根線導線←→一把刀
1.導體中產生感應電流的條件
導體ab如圖中箭頭方向運動，試判斷下列四種情況中導體中有感應電流產生的是（ ）（圖中的“×” 表示磁場垂直紙面向里）
實驗探究：影響感應電流方向的因素
感應電流的方向變化情況
2.影響感應電流的方向的因素
①導體切割磁感線運動方向；
1.導體中產生感應電流的條件①電路閉合；②部分導體在磁場中做切割磁感線的運動。
2. 感應電流方向的影響因素①導體做切割磁感線運動的方向；②磁場方向。
3. 能量轉化：機械能→電能。

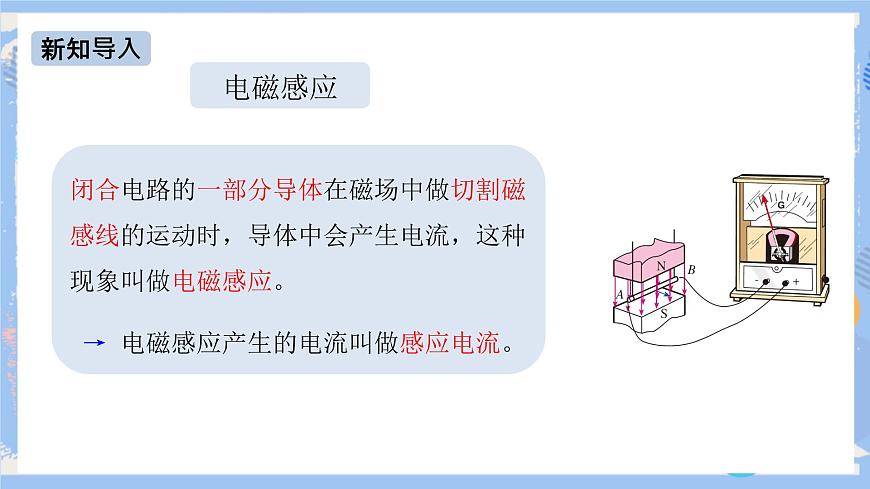

閉合電路的一部分導體在磁場中做切割磁感線的運動時，導體中會產生電流，這種現象叫做電磁感應。 → 電磁感應產生的電流叫做感應電流。
(2020·安徽中考)在探究“什么情況下磁可以生電”的實驗中，實驗裝置如圖所示。
(1)實驗現象：①保持蹄形磁體位置不動，讓導線AB在磁場中靜止、豎直向上或向下運動，電流表的指針均不發生偏轉；②導線AB向左或向右運動，電流表的指針發生偏轉；③保持導線AB不動，讓蹄形磁體向左或向右運動，電流表指針發生偏轉。
實驗結論：閉合電路的一部分導體在磁場中做________________運動時，導體中就會產生感應電流。
(2)實驗現象：①保持磁場方向不變，導線AB向右運動時，電流表指針向左偏轉；導線AB向左運動時，電流表指針向右偏轉。②對調磁體兩極的位置，使磁場方向發生改變，導線AB向右運動時，電流表指針向右偏轉；導線AB向左運動時，電流表指針向左偏轉。實驗結論：感應電流的方向與 ________________________________________________有關。
導體切割磁感線運動的方向
決定感應電流方向的因素
部分導體在磁場中做切割磁感線運動
導體切割磁感線運動方向
1.下列有關電磁現象的說法正確的是（ ）A.電磁感應現象中電能轉化為機械能B.感應電流方向與磁場方向和導體切割磁感線運動方向有關C.奧斯特實驗說明導體周?chē)嬖诖艌?chǎng)D.電鈴工作時，機械能轉化為電能
2. 能改變感應電流的方向的是（ ）?A.同時改變磁場方向和導體切割磁感線的運動方向?B.保持導體切割磁感線運動的方向不變，改變磁場方向?C.磁場方向和切割磁感線的導體的運動方向都不改變?D.增加切割磁感線的導線的長度
解析：感應電流方向與導體切割磁感線運動的方向和磁場方向有關。當其中之一方向改變時，感應電流方向發生改變；而當兩個方向同時改變，感應電流的方向反而不變。
3.(2019·鐵嶺中考)如圖所示是探究產生感應電流條件的實驗情景（圖中箭頭表示導體的運動方向）。下列說法正確的是（　 ）
A．比較圖甲和圖丙，說明感應電流方向與磁場方向無關B．比較圖乙和圖丙，說明感應電流方向與導體運動方向有關C．由圖丁可得出結論：感應電流有無與導體是否運動無關D．若導體ab用超導材料制成，則實驗中不會產生感應電流
甲 乙 丙 丁
A．比較圖甲和圖丙，說明感應電流方向與磁場方向無關B．比較圖乙和圖丙，說明感應電流方向與導體運動方向有關C．由圖丁可得出結論：感應電流有無與導體是否運動無關D．若導體ab用超導材料制成則實驗中不會產生感應電流
磁場方向和導體運動方向都不相同
