人教版九年級全冊第二十章 電與磁第4節 電動機優秀ppt課件

這是一份人教版九年級全冊第二十章 電與磁第4節 電動機優秀ppt課件，文件包含第20章第4節電動機課件pptx、揚聲器swf、改變電流方向線圈持續轉動mp4、直流電動機swf、磁場對電流的作用mp4、自制小電動機mp4、自制電動機短mp4、通電直導體在磁場中受力mp4、通電線圈在磁場中扭轉mp4等9份課件配套教學資源，其中PPT共31頁， 歡迎下載使用。

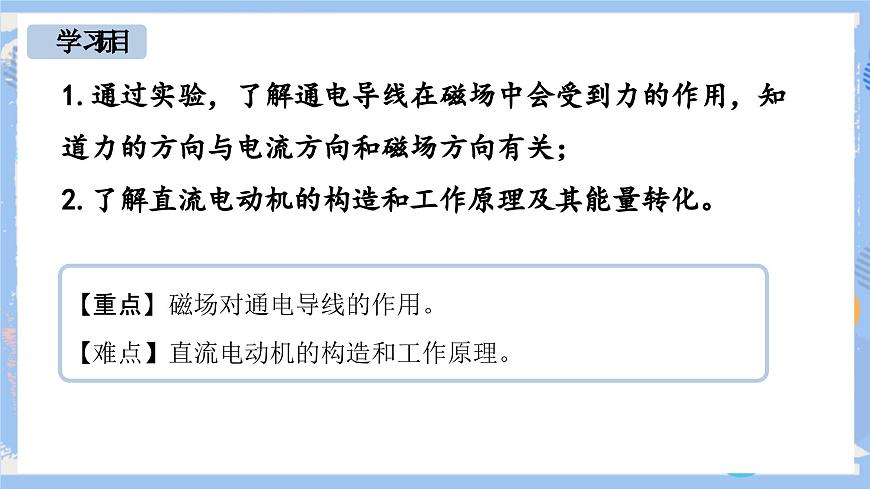

1.通過實驗，了解通電導線在磁場中會受到力的作用，知道力的方向與電流方向和磁場方向有關；2.了解直流電動機的構造和工作原理及其能量轉化。
【重點】磁場對通電導線的作用。
【難點】直流電動機的構造和工作原理。

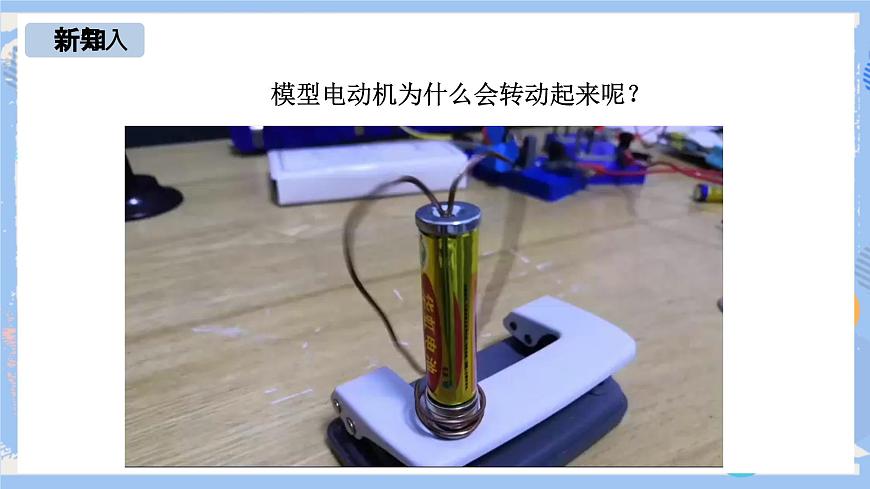

模型電動機為什么會轉動起來呢？

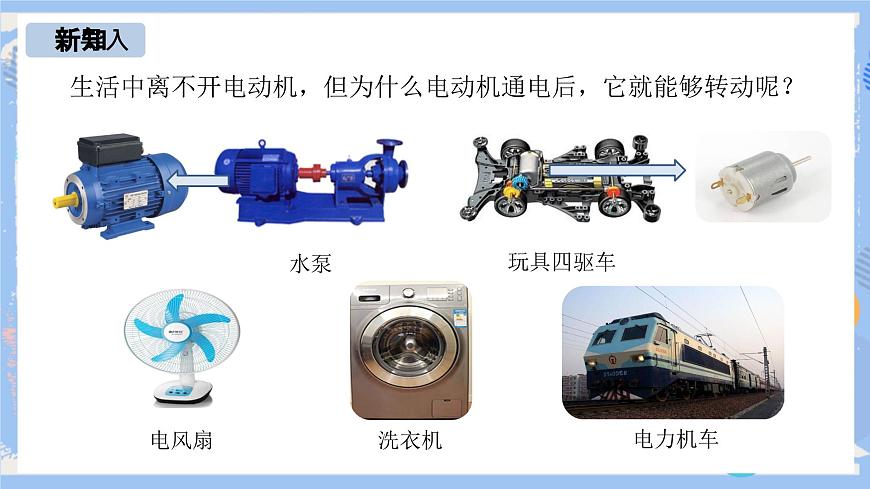

生活中離不開電動機，但為什么電動機通電后，它就能夠轉動呢？

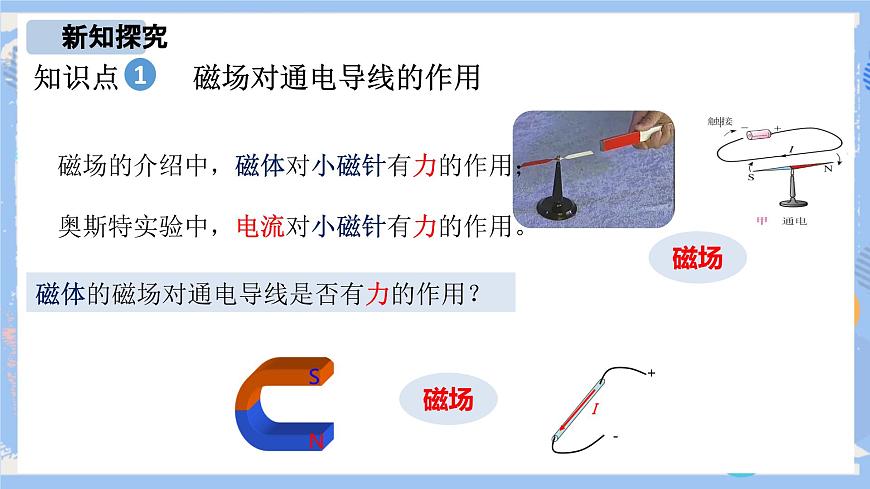

磁場的介紹中，磁體對小磁針有力的作用； 奧斯特實驗中，電流對小磁針有力的作用。
磁體的磁場對通電導線是否有力的作用？
知識點 磁場對通電導線的作用

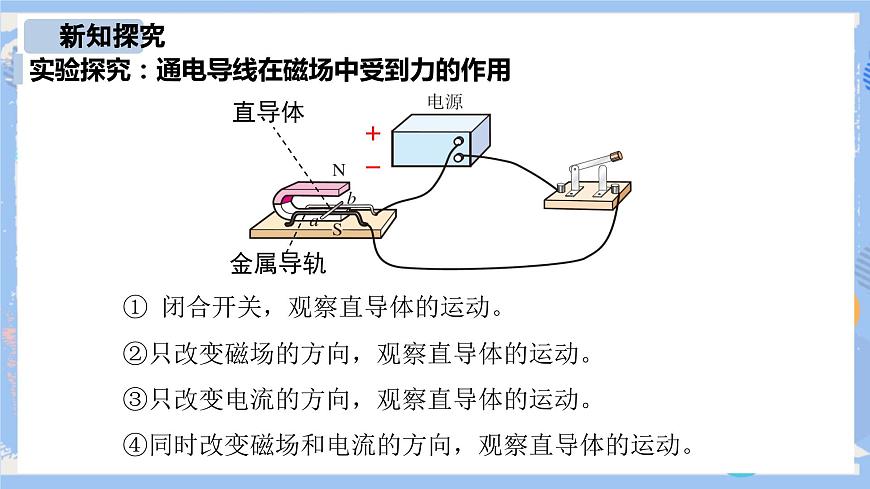

① 閉合開關，觀察直導體的運動。
②只改變磁場的方向，觀察直導體的運動。③只改變電流的方向，觀察直導體的運動。④同時改變磁場和電流的方向，觀察直導體的運動。

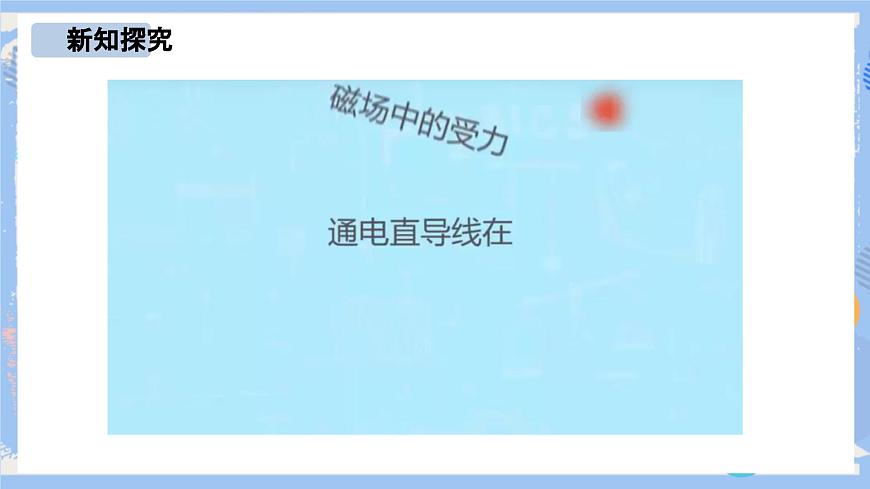

實驗探究：通電導線在磁場中受到力的作用

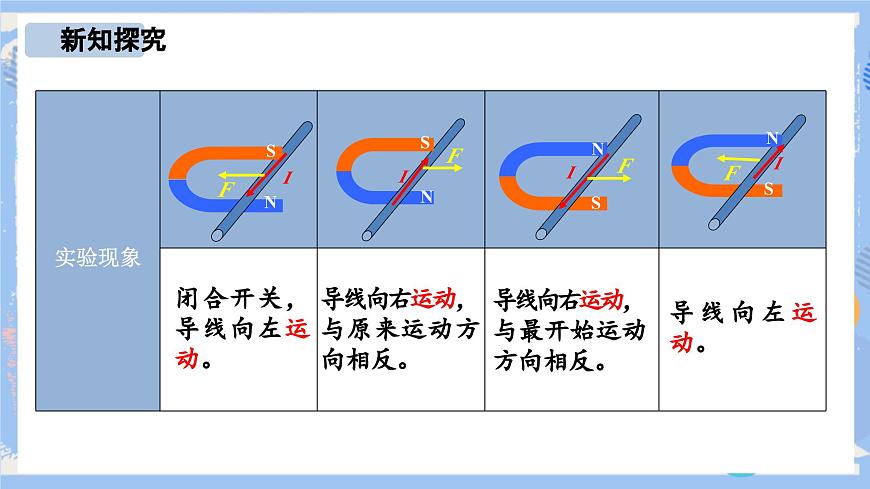

導線向右運動，與原來運動方向相反。
閉合開關，導線向左運動。
導線向右運動，與最開始運動方向相反。
1.通電導線在磁場中受到力的作用。
2.通電直導線在磁場中受到的力的方向與電流的方向、磁場的方向有關。
當電流的方向或磁場的方向與原來相反時，通電直導線受力的方向也相反；當電流的方向和磁場的方向同時改變時，通電直導線受力的方向不變。
現代武器中有一種新型電磁炮，它是利用電磁技術制成的一種先進武器，具有速度快、命中率高等特點，其原理是利用磁場對通電導體有力的作用。下圖中與此工作原理相同的是（ ）
A B C D
磁場對通電導線有力的作用
實驗中的直導線運動一段距離就會離開磁場，很難持續地運動。
如果把一個通電線圈放在磁場中，它又會怎樣運動呢？
將線圈放在蹄形磁體的兩極中間，接通電源，觀察線圈的運動情況。
通電線圈可以在磁場里轉動過一定角度，但不能持續轉動。
通電線圈在磁場中兩邊受力，但方向相反，發生順時針轉動。
當線圈的平面與磁場垂直時，通電線圈受平衡力作用，達到平衡位置。這時由于慣性，線圈還會繼續轉動。
線圈靠慣性越過平衡位置后，磁場力作用的結果使線圈逆時針旋轉。
通電線圈擺動幾次后，最終靜止在平衡位置。
這樣，線圈轉動越過平衡位置后，停止對線圈供電，由于慣性，線圈繼續轉動。轉動半周后再繼續供電，線圈就可以持續轉下去了。
在“小小電動機”的實驗中，采用刮去引線漆皮的辦法來控制電路的通斷，只有半周獲得動力。怎樣使線圈后半周也有動力持續轉動呢？
線圈受到的力使它順時針轉動。
線圈由于慣性會越過平衡位置。
線圈受到的力阻礙線圈順時針轉動。
如果在線圈轉動的后半周，不是停止給線圈供電，而是設法改變后半周的電流方向，使線圈在后半周也獲得動力，線圈不就能轉得更平穩了嗎？
知識點 電動機的基本構造
當線圈每轉到平衡位置時，自動改變線圈中電流方向，從而實現線圈持續轉動。
電動機的原理：通電線圈在磁場中受力而轉動。
電動機的能量轉化：把電能轉化為機械能。
電動機的優點：構造簡單、控制方便、體積小、效率高，對環境污染小。
實際的電動機為了轉動平穩，轉子由多組線圈組成。
(2019·揚州中考)如圖為直流電動機的工作原理圖，分析正確的是（ ）
解析：電動機通電不轉，除了斷路故障外，還可能是磁體磁性較弱或者摩擦太大等，B選項錯誤；電動機工作時，電流通過線圈（有電阻）時會產生熱量，消耗一部分電能，消耗的電能主要轉化為機械能，C選項錯誤；線圈連續轉動是靠換向器及時改變電流方向來實現的，D選項錯誤。
A. 改變磁場方向可以改變線圈轉動的方向B. 電動機通電后不轉，一定是電路斷路C. 電動機工作過程中，消耗的電能全部轉化為機械能D. 線圈連續轉動是靠電磁繼電器來實現的
通電導體在磁場受到力的作用
構造：定子+轉子（+換向器）
力的方向與電流方向、磁場方向有關
實質：電信號（電能）→聲信號（機械能）
1. 如圖所示，在一次家庭探究活動中，小明把一個正在發光的白熾燈放到U形磁體中間，驚訝地發現燈絲在晃動，關于這個現象正確的說法是（ ）?
解析：燈絲中有方向變化的電流通過，使得燈絲置于磁場中晃動，體現了通電導體在磁場中受到力的作用。在這個過程中，是電能轉化為機械能。
A．燈絲晃動是燈絲發熱后熱脹冷縮引起的B．燈絲晃動是內能轉化為機械能C．燈絲晃動是受到磁體的吸引作用D．燈絲晃動是磁場對電流的作用
2.關于通電導體在磁場里的受力方向，下列說法中錯誤的是（ ） A.只改變電流方向時，導體受力方向改變 B.只改變磁場方向時，導體受力方向改變 C.電流方向和磁場方向同時改變，導體的受力方向改變 D.電流方向和磁場方向同時改變，導體的受力方向不變
解析：通電導體在磁場中受到的力的方向與電流的方向、磁場的方向有關。當電流的方向或磁場的方向與原來相反時，通電直導線受力的方向也相反；當電流的方向和磁場的方向同時改變時，通電直導線受力的方向不變。
3.如圖所示是教學演示用電流計內部結構，可以看出它測量電流的原理（ ） A.電流周圍的磁場吸引指針轉動 B.磁場對電流的作用帶動指針轉動 C.直流電動機的運轉帶動指針轉動 D.磁體周圍的磁場吸引指針轉動
解析：電流計在測量電流時，指針會偏轉，電流越大指針偏轉角度越大，結合內部結構可以看出，它是利用了通電線圈在磁場中受力轉動的原理，也就是磁場對電流的作用。
4. (2019·株洲中考)圖甲為一臺簡易電動機，它由一節舊電池、小塊銣磁鐵和線框組成，磁鐵吸在電池下端，線框由裸銅導線繞制；圖乙為電動機工作原理圖，箭頭表示磁感線方向。根據圖乙可知，磁鐵上端為_____（填“N”或“S”）極；已知磁場對線框左邊的作用力垂直于紙面向里，則線框右邊受到的磁場力垂直于紙面______（填“向外”或“向里”），線框在轉動過程中將_________能轉化為_______能。
