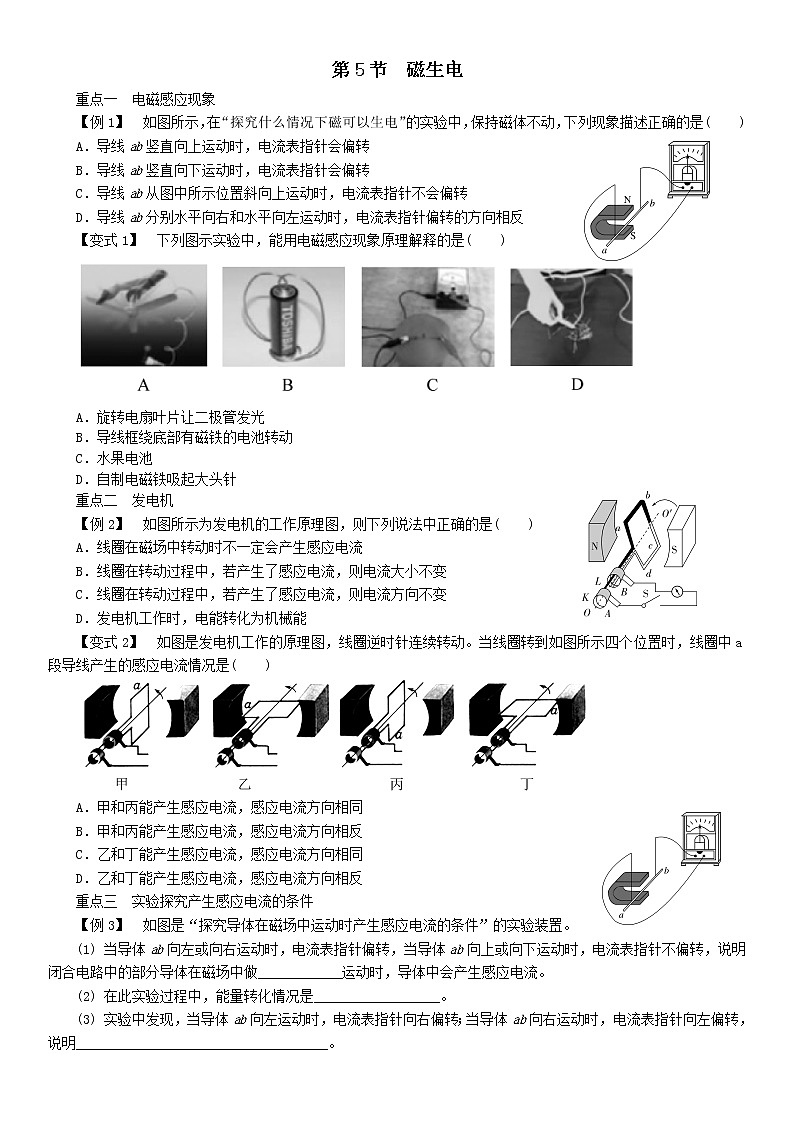

初中物理人教版九年級全冊第5節 磁生電精品學案

這是一份初中物理人教版九年級全冊第5節 磁生電精品學案，共3頁。
【例1】 如圖所示，在“探究什么情況下磁可以生電”的實驗中，保持磁體不動，下列現象描述正確的是( )
A．導線ab豎直向上運動時，電流表指針會偏轉
B．導線ab豎直向下運動時，電流表指針會偏轉
C．導線ab從圖中所示位置斜向上運動時，電流表指針不會偏轉
D．導線ab分別水平向右和水平向左運動時，電流表指針偏轉的方向相反
【變式1】 下列圖示實驗中，能用電磁感應現象原理解釋的是( )
A．旋轉電扇葉片讓二極管發光
B．導線框繞底部有磁鐵的電池轉動
C．水果電池
D．自制電磁鐵吸起大頭針
重點二 發電機
【例2】 如圖所示為發電機的工作原理圖，則下列說法中正確的是( )
A．線圈在磁場中轉動時不一定會產生感應電流
B．線圈在轉動過程中，若產生了感應電流，則電流大小不變
C．線圈在轉動過程中，若產生了感應電流，則電流方向不變
D．發電機工作時，電能轉化為機械能
【變式2】 如圖是發電機工作的原理圖，線圈逆時針連續轉動。當線圈轉到如圖所示四個位置時，線圈中a段導線產生的感應電流情況是( )
A．甲和丙能產生感應電流，感應電流方向相同
B．甲和丙能產生感應電流，感應電流方向相反
C．乙和丁能產生感應電流，感應電流方向相同
D．乙和丁能產生感應電流，感應電流方向相反
重點三 實驗探究產生感應電流的條件
【例3】 如圖是“探究導體在磁場中運動時產生感應電流的條件”的實驗裝置。
(1) 當導體ab向左或向右運動時，電流表指針偏轉，當導體ab向上或向下運動時，電流表指針不偏轉，說明閉合電路中的部分導體在磁場中做____________運動時，導體中會產生感應電流。
(2) 在此實驗過程中，能量轉化情況是__________________。
(3) 實驗中發現，當導體ab向左運動時，電流表指針向右偏轉；當導體ab向右運動時，電流表指針向左偏轉，說明____________________________________。
(4) 小明猜想：感應電流大小可能與導體運動速度大小有關。他驗證猜想的過程是：讓導體在第一次實驗中運動較慢，在第二次實驗中運動較快，觀察兩次實驗中的____________________，然后進行分析與判斷。
【變式3】 如圖是“探究什么情況下磁可以生電”的裝置。
(1) 實驗中，我們通過電流表指針是否偏轉來判斷電路中是否有______；通過指針偏轉的方向判斷__________。
(2) 閉合開關，讓導體ab靜止，磁鐵水平向右運動，則電流表的指針______(選填“偏轉”或“不偏轉”)。
(3) 如果想進一步探究感應電流的大小與導體運動的快慢是否有關，則應閉合開關，保持其他條件不變，只改變_________________，觀察電流表的示數得出結論。
課堂檢測
1．在下列實驗裝置圖中，能夠說明電磁感應現象的是( )
2．對于交流電，下列說法中正確的是( )
A．線圈轉動一周，電流方向改變一次，大小改變兩次
B．線圈轉動一周，電流方向改變兩次，大小改變兩次
C．線圈轉動一周，電流方向改變兩次，大小隨時間改變
D．線圈轉動一周，電流方向改變四次，大小隨時間改變
3．如圖所示是一種環保型手電筒。使用時只要將它來回搖晃就能發光，并且來回搖晃得越快，手電筒發光越強。這種手電筒所產生的電能是根據下列哪種現象獲得的( )
電磁感應
B．繼電器原理
C．揚聲器原理
D．電動機原理
4．如圖所示，通電導線a、b固定不動，左磁體對a的作用力為Fa，右磁體對b的作用力為Fb，下列說法正確的是( )
5．圖中的a表示垂直于紙面的一根導線，它是閉合電路的一部分。當它在磁場中按箭頭方向運動時，能產生感應電流的是( )
6．如圖為“探究產生感應電流的條件”的實驗裝置，讓導體ab在磁場中______________(選填“水平方向左右”或“豎直方向上下”)運動從而產生感應電流，在這種現象中，能量的轉化是__________________。
7．如圖所示，將一根條形磁體插入線圈時，與之相連的靈敏電流計的指針會發生偏轉。在這個閉合電路中，________________相當于電源，這一現象中能量的轉化情況是__________________。發電機是利用__________現象制成的。
8．“探究產生感應電流的條件”的實驗步驟如圖甲、乙、丙所示，我們通過觀察小量程的電流表的指針是否偏轉來判斷電路中是否有感應電流產生：
(1) 實驗中，通過比較圖________可知，產生感應電流的一個條件是電路要閉合；
(2) 通過比較圖甲、乙可知，產生感應電流的一個條件是導體要在磁場中____________；
(3) 若圖甲中AB棒不動，磁鐵左右水平運動，電路中____(選填“有”或“無”)感應電流產生。
