物理九年級全冊第5節 磁生電評課ppt課件

這是一份物理九年級全冊第5節 磁生電評課ppt課件，共27頁。PPT課件主要包含了發電機，電磁感應原理，連續轉動的線圈，手搖發電機，往復運動的導線，交變電流AC，工作過程，轉子轉動，切割磁感線，產生感應電流等內容，歡迎下載使用。

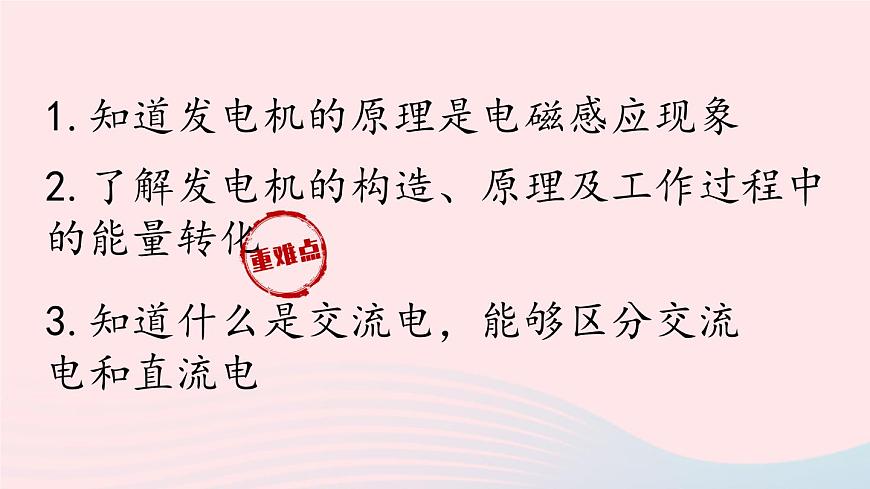

1.知道發電機的原理是電磁感應現象
3.知道什么是交流電，能夠區分交流電和直流電
2.了解發電機的構造、原理及工作過程中的能量轉化

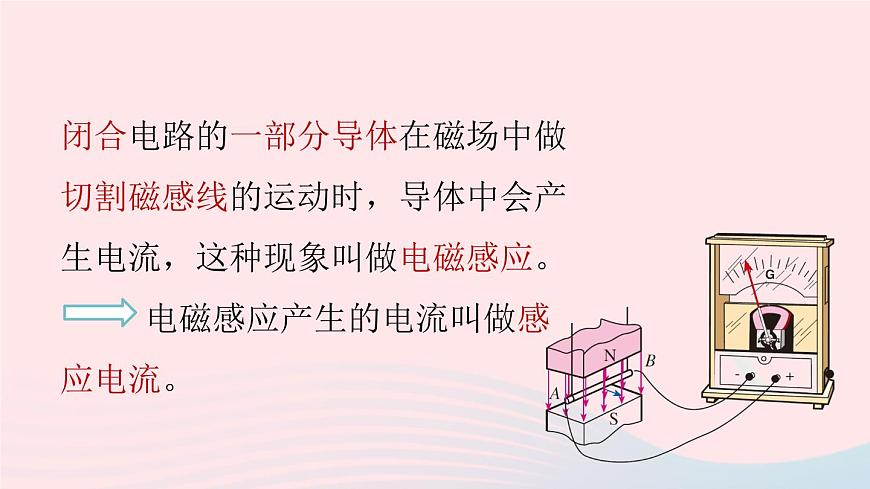

閉合電路的一部分導體在磁場中做切割磁感線的運動時，導體中會產生電流，這種現象叫做電磁感應。 電磁感應產生的電流叫做感應電流。

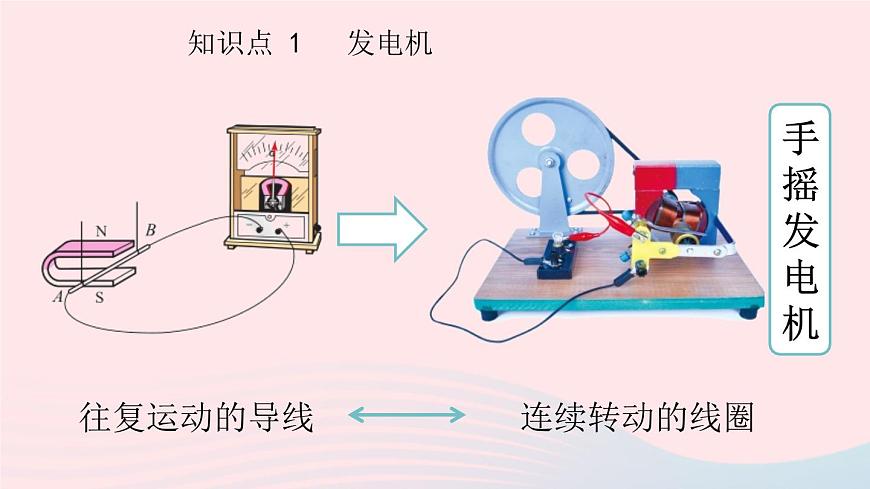

知識點 1 發電機

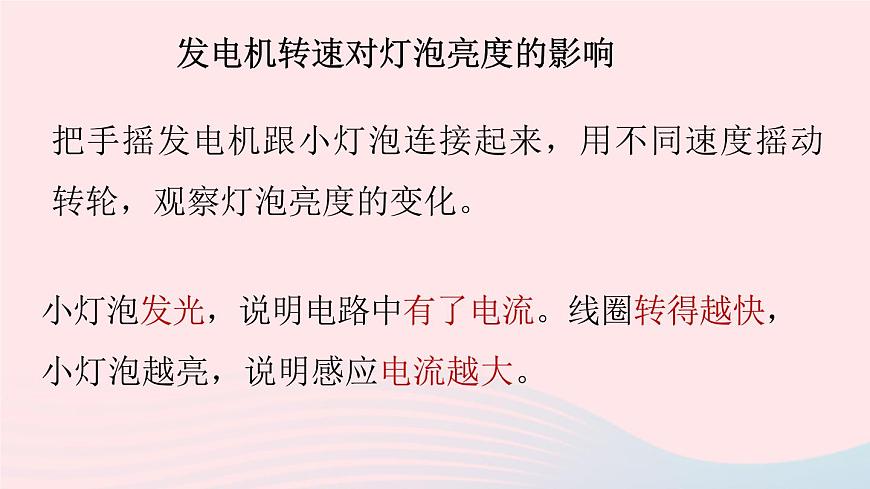

發電機轉速對燈泡亮度的影響

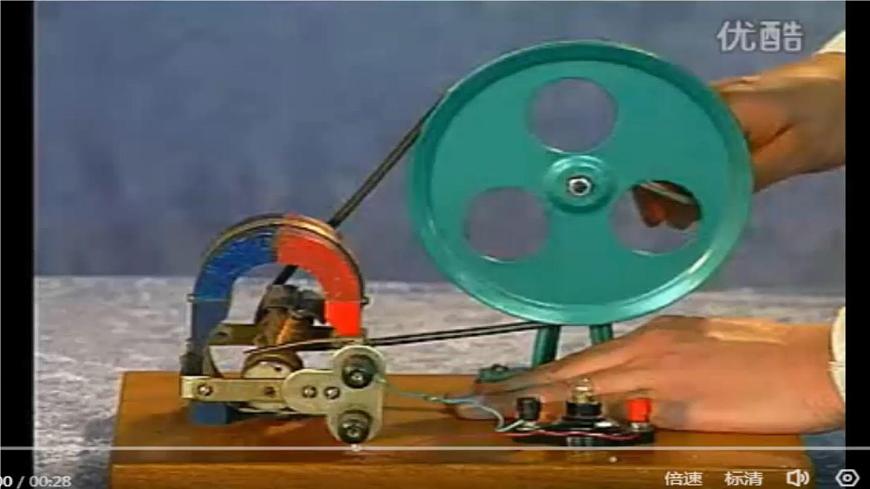

把手搖發電機跟小燈泡連接起來，用不同速度搖動轉輪，觀察燈泡亮度的變化。
小燈泡發光，說明電路中有了電流。線圈轉得越快，小燈泡越亮，說明感應電流越大。

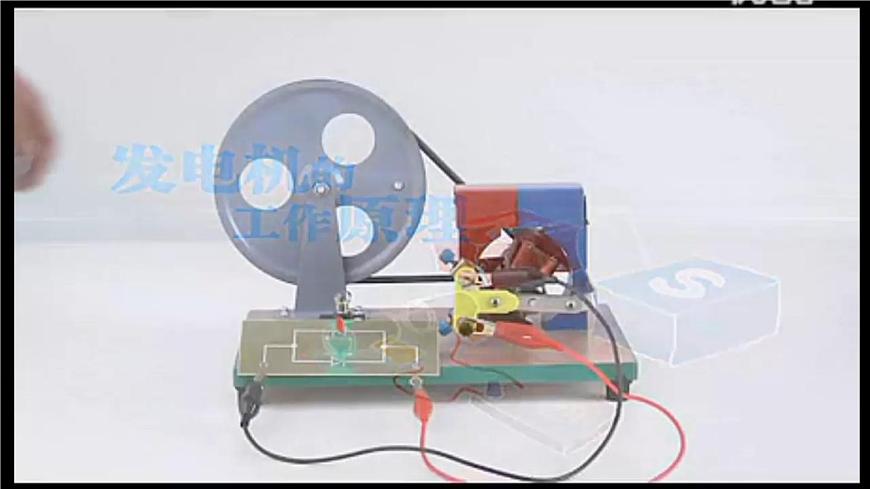

手搖發電機電流方向的變化
把兩個發光二極管極性相反地并聯起來，接到原來燈泡的位置，轉動搖把。
發現二極管交替發光，說明產生的電流方向不停地改變。
我國電網交流電頻率為50Hz，周期為0.02s。電流方向每秒改變100次。
直流電（DC）：方向不變的電流叫直流電。
大小和方向隨時間周期性變化的電流，叫交變電流，簡稱交流。
電流在1秒內周期性變化的次數。單位是赫茲，符號是Hz。
交流電周期性變化一次的時間。單位：秒。
磁極、線圈、銅環、電刷等
切割磁感線產生感應電流，但電流方向與前面的相反。
線圈中不產生感應電流。
AB邊向上切割磁感線，CD邊向下切割磁感線，產生感應電流。
電動機和發電及原理圖的區分技巧見《教材幫》物理RJ九下第二十章第5節方法幫
汽輪機（核電站，核能）
蒸汽輪機（火電站，化學能）
（2021·瀘州中考）如圖所示是研究電與磁關系的示意圖，ab為一根電阻不可忽略且能自由移動的導體棒，其中單刀雙擲開關S的c、d兩點為觸點，則下列說法正確的是（　　）
A. 當單刀雙擲開關S的觸片P置于c點，該裝置相當于電動機的工作原理B. 當單刀雙擲開關S的觸片P置于d點，該裝置相當于電動機的工作原理C. 撤走蹄形磁鐵，在Q點放置一小磁針，同時將單刀雙擲開關S的觸片置于c點，該裝置可驗證奧斯特實驗D. 撤走蹄形磁鐵，在Q點放置一小磁針，同時將單刀雙擲開關S的觸片置于d點，該裝置可驗證奧斯特實驗
1.如圖，能說明發電機工作原理的是圖______（選填“甲”或“乙”）。?
2.如圖所示的手搖式手電筒，筒內沒有電池，只要轉動手電筒的搖柄，燈泡就能發光。以下設備與這種手電筒工作原理相同的是( )A．發電機 B．電動機C．汽油機 D．柴油機
3.如圖所示四個裝置中工作原理與發電機相同的是（　?。?br/>動圈式話筒的原理是電磁感應，和發電機一樣。
B．司南 C．話筒 D．揚聲器
