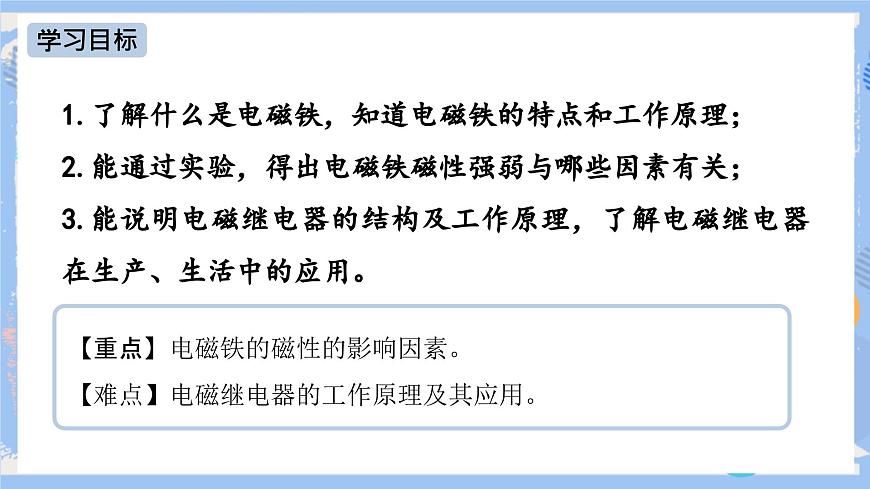

1.了解什么是電磁鐵，知道電磁鐵的特點和工作原理；2.能通過實驗，得出電磁鐵磁性強弱與哪些因素有關；3.能說明電磁繼電器的結構及工作原理，了解電磁繼電器在生產、生活中的應用。
【重點】電磁鐵的磁性的影響因素。
【難點】電磁繼電器的工作原理及其應用。
007邦德的“超強磁”手表
知識點 電磁鐵

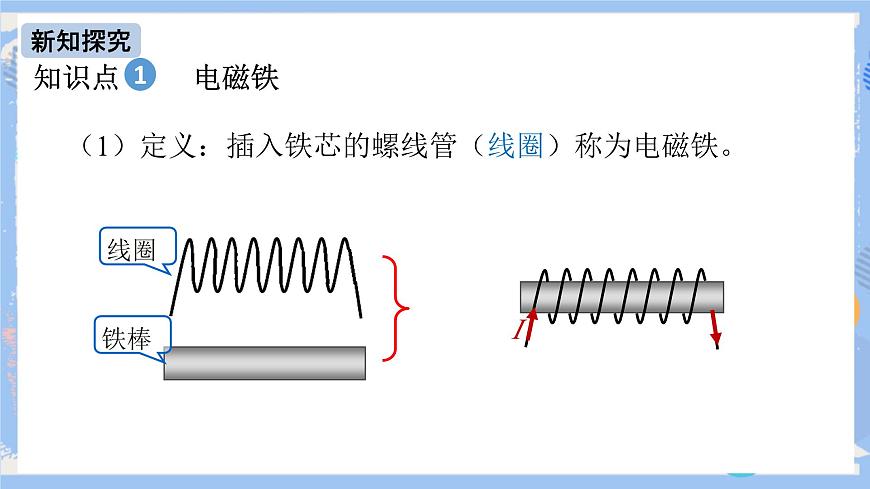

（1）定義：插入鐵芯的螺線管（線圈）稱為電磁鐵。

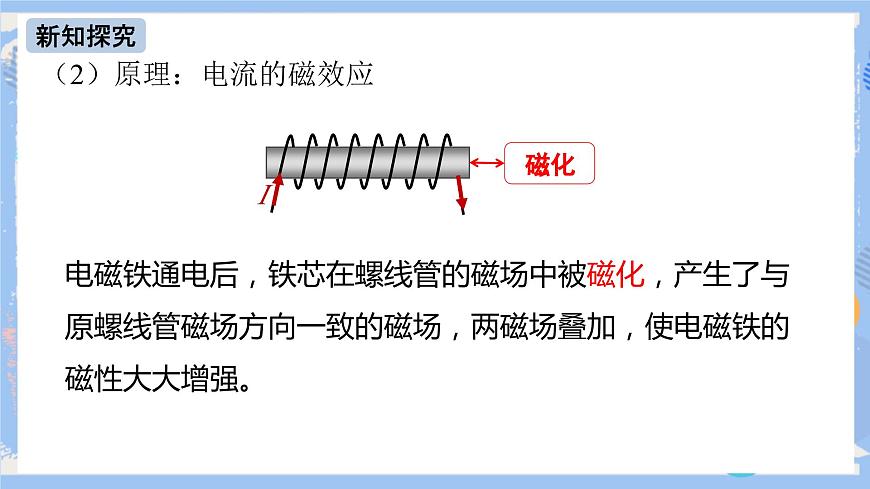

（2）原理：電流的磁效應
電磁鐵通電后，鐵芯在螺線管的磁場中被磁化，產生了與原螺線管磁場方向一致的磁場，兩磁場疊加，使電磁鐵的磁性大大增強。

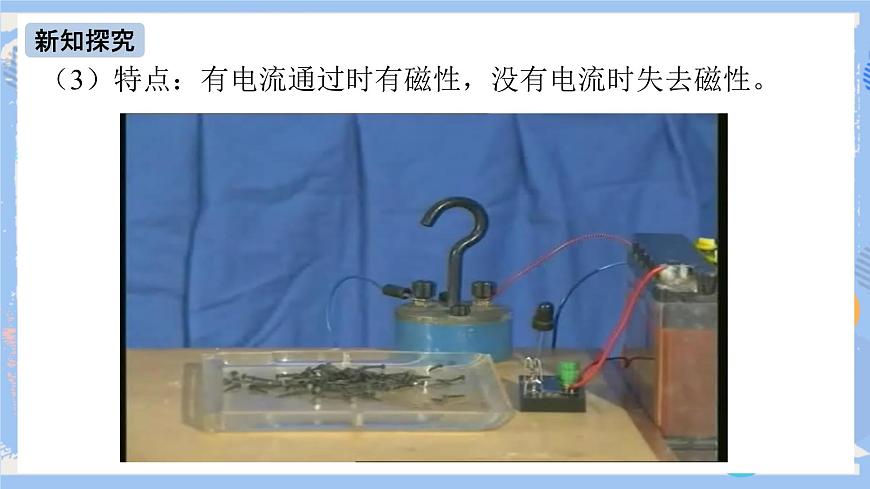

（3）特點：有電流通過時有磁性，沒有電流時失去磁性。

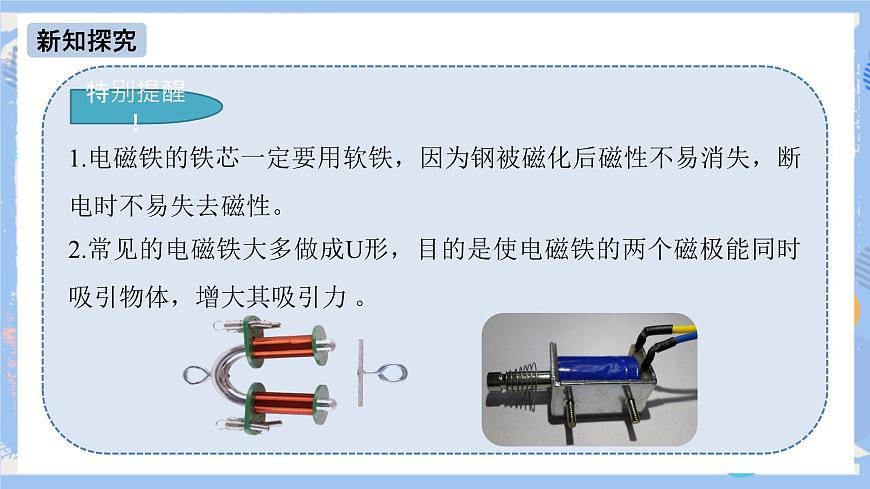

1.電磁鐵的鐵芯一定要用軟鐵，因為鋼被磁化后磁性不易消失，斷電時不易失去磁性。 2.常見的電磁鐵大多做成U形，目的是使電磁鐵的兩個磁極能同時吸引物體，增大其吸引力 。

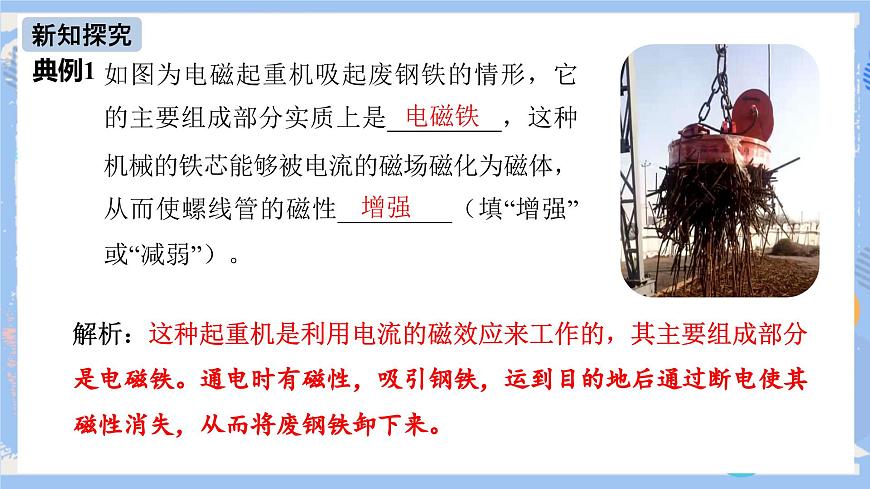

如圖為電磁起重機吸起廢鋼鐵的情形，它的主要組成部分實質上是_________，這種機械的鐵芯能夠被電流的磁場磁化為磁體，從而使螺線管的磁性_________（填“增強”或“減弱”）。
解析：這種起重機是利用電流的磁效應來工作的，其主要組成部分是電磁鐵。通電時有磁性，吸引鋼鐵，運到目的地后通過斷電使其磁性消失，從而將廢鋼鐵卸下來。
實際生活中，根據工作性質的不同，需要的電磁鐵的磁性強弱也不同，那么電磁鐵的磁性強弱與哪些因素有關呢？
知識點 電磁鐵的磁性
實驗探究：電磁鐵的磁性強弱與哪些因素有關？
應用電流磁效應，與電流大小有關
線圈是主要部件，與線圈的匝數、形狀有關
吸引鐵釘或曲別針的多少
線圈的形狀（本實驗中線圈外形均相同）
進行實驗：改變電流大小
結論：線圈匝數一定時，通入的電流_______， 電磁鐵的磁性越強。
進行實驗：改變線圈匝數
控制電流相等也可采用將匝數不同的電磁鐵串聯起來的方法
結論：通入的電流一定時，線圈匝數_______， 電磁鐵的磁性越強。
（1）探究電磁鐵磁性強弱與電流的關系時，要控制電磁鐵線圈的匝數不變 ；（2）探究電磁鐵磁性強弱與線圈的匝數的關系時，要控制電磁鐵中電流不變。
通過電磁鐵吸引大頭針的數目來反映電磁鐵磁性的強弱
① 磁性的有無可通過通斷電流來控制② 磁極的極性可通過電流方向來控制③ 磁性的強弱可通過改變電流的大小或線圈的匝數來控制
D． S接C，P滑至A端
如圖所示的電磁鐵，要想磁性最強，正確的方法是（　 ）
C． S接C，P滑至B端
A． S接D，P滑至B端
B． S接D，P滑至A端
解析：電磁鐵的磁性強弱與通入線圈中的電流大小以及線圈的匝數有關，線圈中的電流越大，線圈的匝數越多，電磁鐵的磁性越強。所以此時應該使其接入電路中電阻最小，線圈的匝數最多，故答案是D。
在生活中，我們經常看到一些大型機器在工作（如大型吊車），而它們的電流可能達到幾十安、幾百安，用手直接控制強大的電流或操作高壓電路是很危險的，那怎么才能安全控制這些強大的電流呢？
知識點 電磁繼電器
電磁繼電器就是利用電磁鐵來控制工作電路的一種開關。
相當于被控制電路的開關
利用低電壓、弱電流的通斷，來間接控制高電壓、強電流電路通斷的開關。實現遠距離控制（遠離高壓，遠離有害環境），實現自動控制。
下圖是一種水位自動報警器的原理圖，當水位沒有到達金屬塊A時，_______燈亮，水位到達金屬塊A時，_______燈亮。
控制電路斷開，電磁鐵沒有磁性
彈簧拉銜鐵使動觸點與上面靜觸點接觸
水是導體，控制電路接通，電磁鐵有磁性
電磁鐵吸銜鐵使動觸點與下面靜觸點接觸
1.如圖所示是一個限流裝置的示意圖，圖中P是電磁鐵，S是開關，Q是銜鐵，可繞O轉動。當電路中電流過大時，電磁鐵的磁性________（填“增強”“減弱”或“不變”），吸引銜鐵，彈簧將開關拉起，使電路_______，起到保護作用。
解析：電磁鐵的磁性與電流大小有關，它隨電流的增大而增強。銜鐵被吸，逆時針轉動，當銜鐵脫離掛鉤時彈簧將開關拉起，電路斷開。
2.下圖是一種溫度自動報警器的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲，當溫度達到金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。說一說它的工作原理。
溫度升高達到金屬絲下端所指溫度
水銀是導體，控制電路接通，電磁鐵有磁性
電磁鐵吸銜鐵向左運動，使動觸點與左邊的靜觸點接觸
2．下圖是一種溫度自動報警器的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲，當溫度達到金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。說明它的工作原理。
3．圖中是直流電鈴的原理圖。B是銜鐵，A是彈性片。試說明它的工作原理。
開關接通，電路有電流，電磁鐵有磁性
A、B被吸下，小錘敲擊鈴?fù)?，發出聲音
電路斷開，電磁鐵失去磁性，A、B在彈簧片的作用下向上運動，電路再接通… …
重復上述過程，小球就連續地打鈴
4.(2019·德陽中考)在圖中所示的自動控制電路中，當控制電路的開關 S 閉合時，工作電路的情況是（ ）
A. 燈 L 不亮，電鈴 D 響B(tài). 燈 L 不亮，電鈴 D 不響C. 燈 L 亮，電鈴 D 不響D. 燈 L 亮，電鈴 D 響
