人教版九年級全冊第5節 磁生電優秀課件ppt

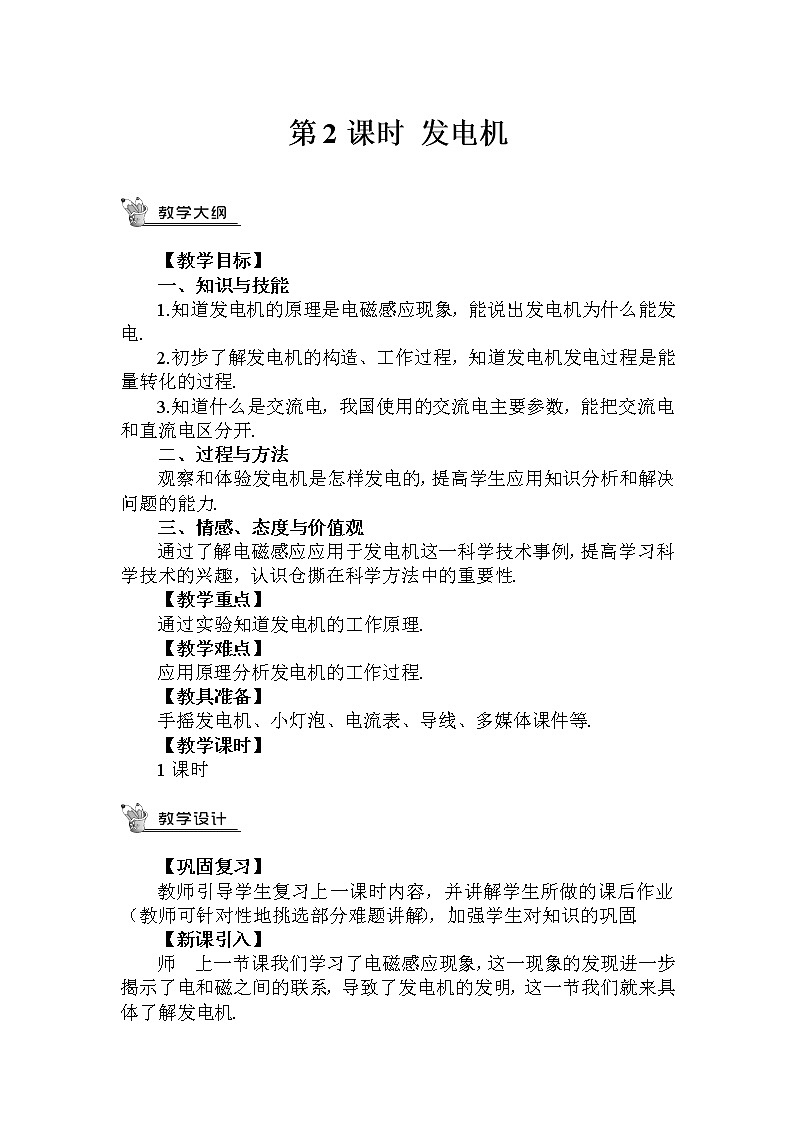

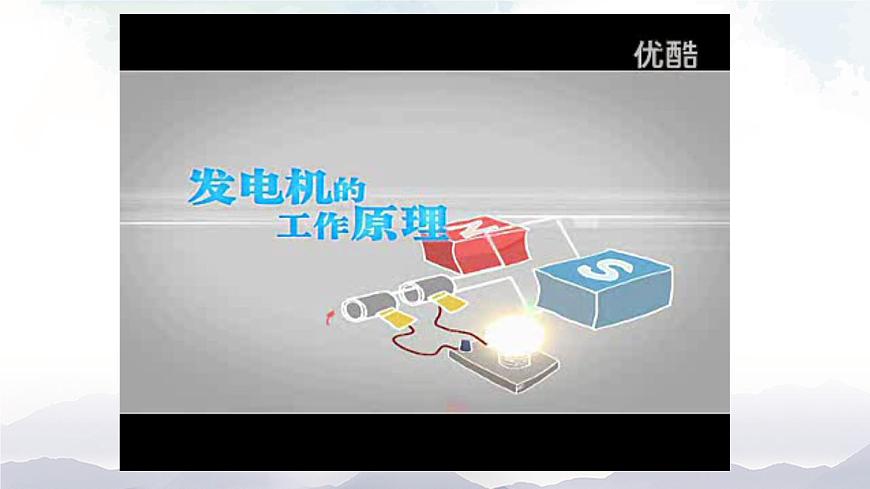

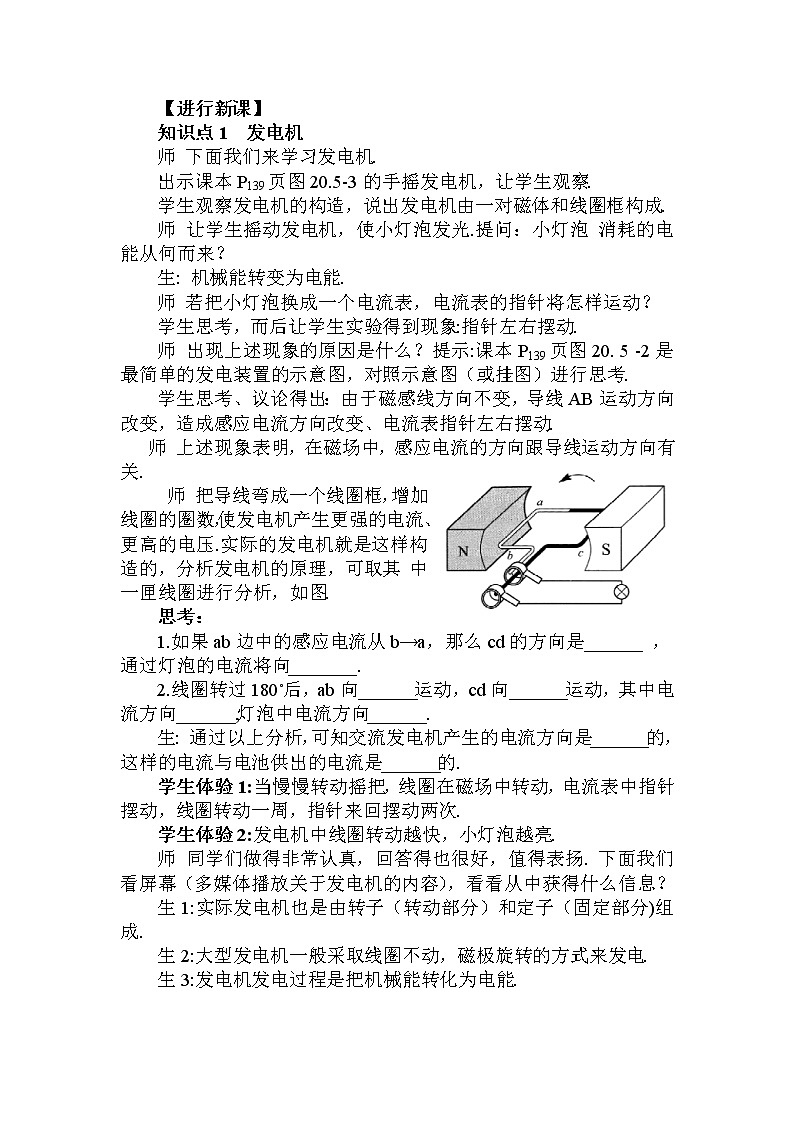

這是一份人教版九年級全冊第5節 磁生電優秀課件ppt，文件包含第2課時發電機課件pptx、第2課時發電機教案doc、交流發電機swf、發電機wmv、發電機的工作原理wmv等5份課件配套教學資源，其中PPT共27頁， 歡迎下載使用。

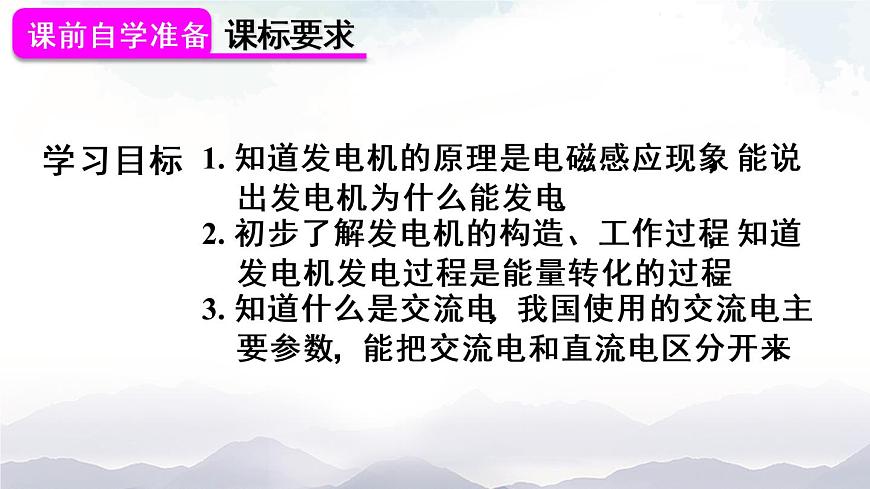

1. 知道發電機的原理是電磁感應現象，能說出發電機為什么能發電。2. 初步了解發電機的構造、工作過程，知道發電機發電過程是能量轉化的過程。3. 知道什么是交流電，我國使用的交流電主要參數，能把交流電和直流電區分開來。

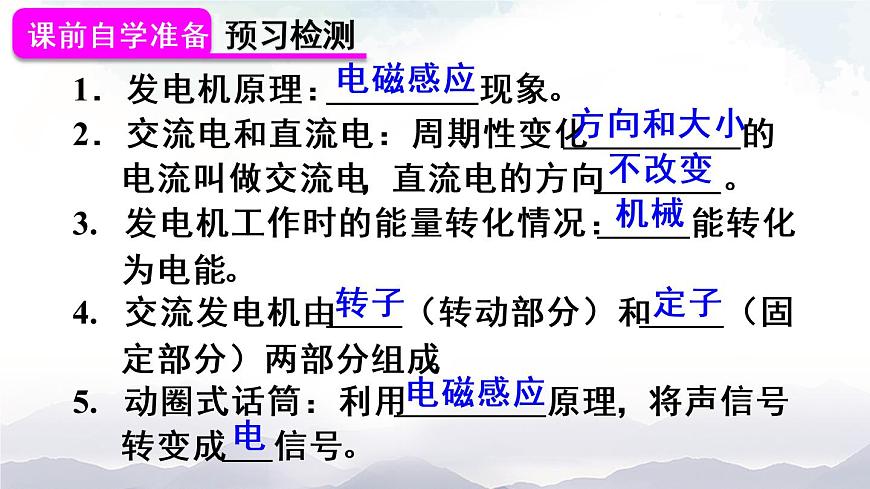

1．發電機原理： 現象。2．交流電和直流電：周期性變化 的電流叫做交流電，直流電的方向 。3. 發電機工作時的能量轉化情況： 能轉化為電能。4. 交流發電機由 （轉動部分）和 （固定部分）兩部分組成。5. 動圈式話筒：利用 原理，將聲信號轉變成 信號。

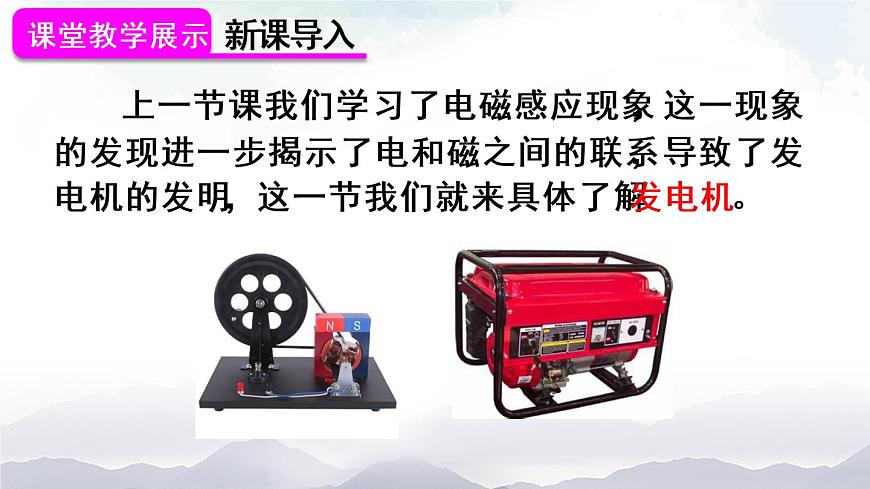

上一節課我們學習了電磁感應現象，這一現象的發現進一步揭示了電和磁之間的聯系，導致了發電機的發明，這一節我們就來具體了解發電機。

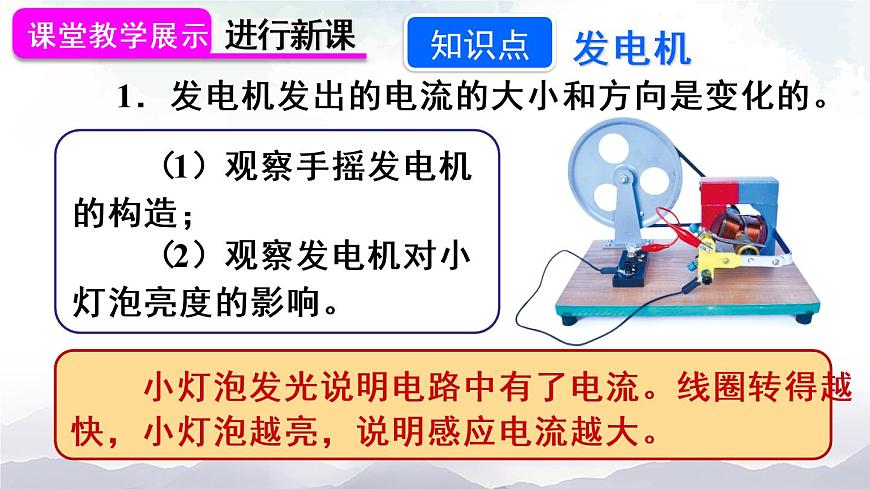

　?。?）觀察手搖發電機的構造；　?。?）觀察發電機對小燈泡亮度的影響。
　　1．發電機發出的電流的大小和方向是變化的。
　　小燈泡發光說明電路中有了電流。線圈轉得越快，小燈泡越亮，說明感應電流越大。

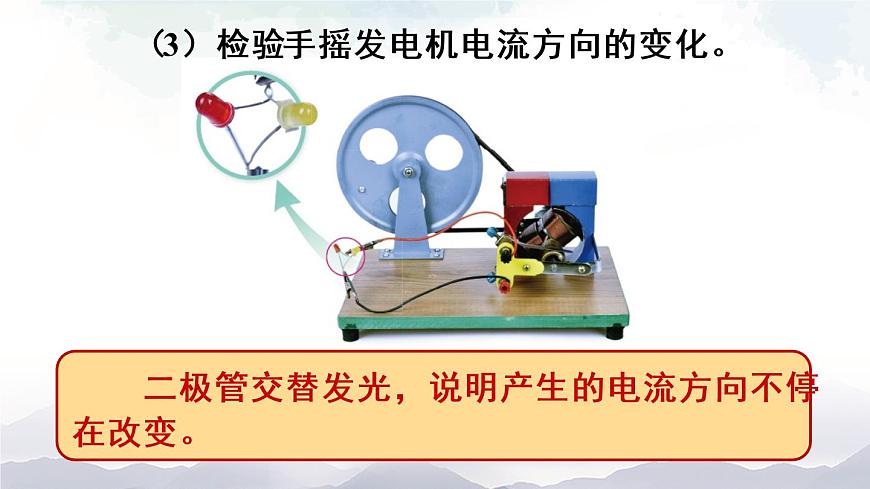

　　（3）檢驗手搖發電機電流方向的變化。
　　二極管交替發光，說明產生的電流方向不停在改變。

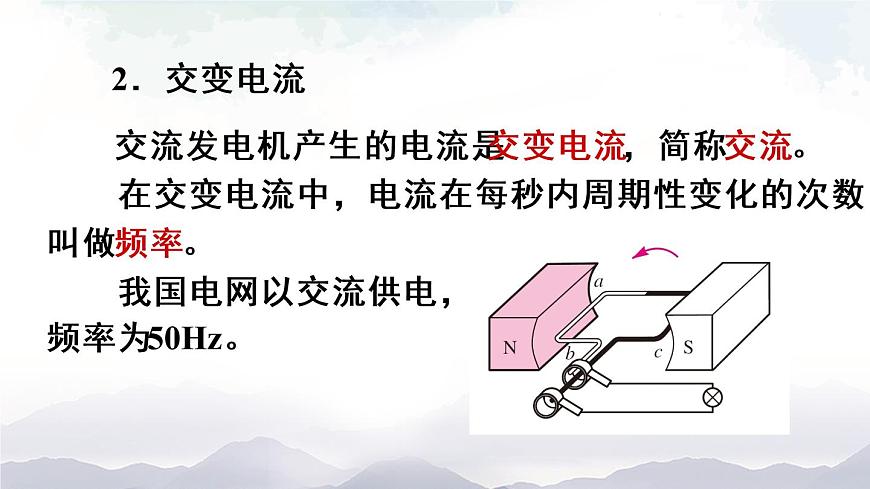

　 交流發電機產生的電流是交變電流，簡稱交流?！　≡诮蛔冸娏髦?，電流在每秒內周期性變化的次數叫做頻率?！　∥覈娋W(wǎng)以交流供電，頻率為50Hz。
　?。?）發電機的構造　　發電機由轉子和定子兩部分組成。
　　大型發電機一般采用磁極旋轉的方式來發電。
定子——線圈轉子——電磁鐵
線圈匝數多，導線很粗，高速旋轉困難；使用電磁鐵可得到強磁場。
　　當線圈在前半周轉動時，電流表指針偏轉，表明電路中產生了電流；當線圈在后半周轉動時，切割磁感線方向相反，電流表指針偏轉方向相反。
　?。?）發電機發電的過程是其他形式能轉化為電能的過程。
動力機：水輪機、汽輪機（核電站）、內燃機、蒸汽輪機（火力發電站）等
發電機和電動機的區別
1. 下面關于電動機和發電機的幾種說法中不正確的是（ ）
A.電動機是把電能轉化為機械能的裝置 B.發電機是把電能轉化為機械能的裝置 C.發電機是利用電磁感應原理工作的 D.電動機是利用通電線圈在磁場中受力轉動的原理工作的
2. 如圖所示的四個實驗中，能說明發電機工作原理的實驗是（ ）
（1）原理：電磁感應 現象。
（2）構成：由 定子 和 轉子 兩部分組成。
（3）能量轉化：把 機械 能轉化成 電 能。
（4）交流電:：周期性改變方向和大小 的電流。
（5）頻率：在交變電流中，電流在每秒內周 期性變化的 次數 . 我國電網以交流 供電，周期是 0.02 秒，頻率為 50 Hz， 每秒電流方向改變 100 次。
某同學制作了圖1所示的裝置：風吹動時，風車帶動磁體上方的線圈轉動（線圈兩端引出線上的絕緣漆已全部刮掉），靈敏電流計的指針會發生偏轉。 圖2是該同學設計的另一種由輕質材料制成的風車模型，則下列說法正確的是（ ）
A. 該裝置是利用電流磁效應工作的 B. 該裝置的工作原理與電動機相同 C. 若圖1中電流計換成干電池，則無風吹時，線圈能持續轉動 D. 若用圖2所示風車模型替換圖1中風車，則有風吹時，電流計指針也能發生偏轉
1.從課后習題中選?。?.完成練習冊本課時的習題。
（見教材P142動手動腦學物理）
2. 發電機的主要結構是什么? 它的電能從哪里來? 又到哪里去?
解答:發電機主要由定子和轉子兩部分組成；它的電能來源于轉子的機械能，電能通過用電器轉化成其他形式的能，如燈泡發光時將電能轉化成光能和熱能、電動機工作時將電能轉化成機械能等。
3. 電池產生的電流方向不變，稱為直流。觀察手搖發電機燈泡的發光與手電筒燈泡的發光，能看出它們有什么不同嗎?
解答：手電筒燈泡的亮度比較穩定，手搖發電機燈泡一閃一閃地發光，發出的是交流電。
4. 當你唱卡拉OK時，要用到話筒（麥克風）。 話筒的種類很多，下圖是動圈式話筒構造示意圖。 當你對著話筒說話或唱歌時，聲音使膜片振動，與膜片相連的線圈也跟著一起振動，線圈處在磁場中。把線圈兩端的導線接入擴音機，就能通過揚聲器聽到你說話的聲音。 請用“磁生電”具體說明動圈式話筒的原理。
解答：當你對著話筒說話或唱歌時，聲音帶動膜片振動，與膜片相連的線圈也跟著一起振動，線圈在磁場中做切割磁感線的運動，能產生隨聲音的變化而變化的電流，經過放大后，通過揚聲器還原成聲音。
5. 我國供生產和生活用的交變電流，頻率是多少? 電流方向在每秒內變化幾次?
解答：我國供生產和生活用的交流電頻率是50Hz，電流方向在每秒內變化100次。
6. 除了發電廠里有發電機外，還有哪些地方有發電機? 盡可能多地說出來。這些發電機是靠什么帶動的? 把什么能量轉化成了電能?
解答：放電影用到小型汽油發電機，靠汽油機帶動發電機發電；車輛上有供照明用的發電機，它們是靠發動機帶動的，發動機把汽油、柴油等物質的化學能轉化為機械能，發電機將機械能轉化為電能等等。
