人教版第二十章 電與磁第3節 電磁鐵 電磁繼電器教學ppt課件

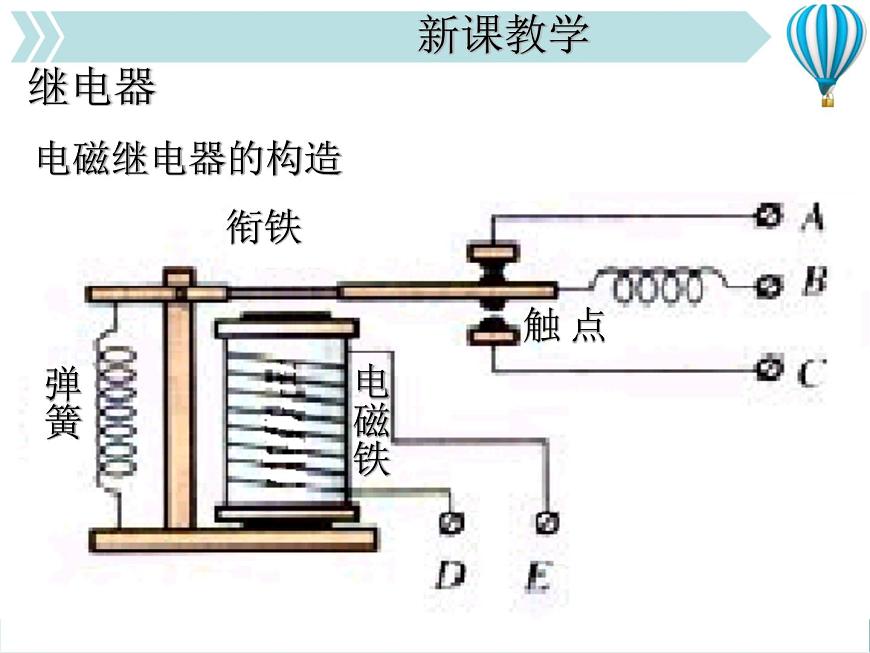

這是一份人教版第二十章 電與磁第3節 電磁鐵 電磁繼電器教學ppt課件，共14頁。PPT課件主要包含了課題引入，新課教學，繼電器，防汛報警器的工作原理，我來分析，恒溫箱的工作原理，防盜報警器，揚聲器是怎樣發聲的，內部結構，某一瞬間電流方向等內容，歡迎下載使用。

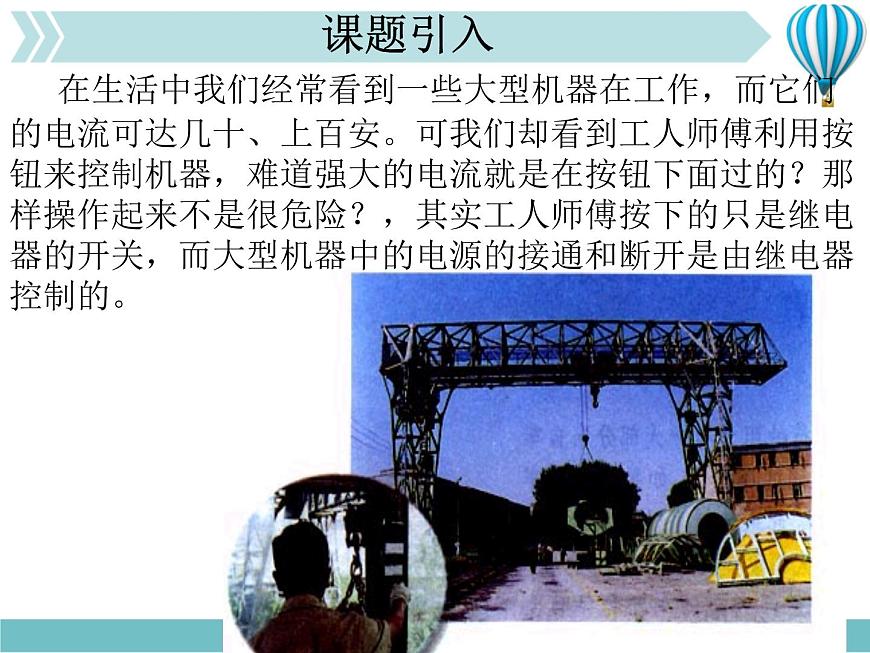

在生活中我們經?？吹揭恍┐笮蜋C器在工作，而它們的電流可達幾十、上百安。可我們卻看到工人師傅利用按鈕來控制機器，難道強大的電流就是在按鈕下面過的？那樣操作起來不是很危險？，其實工人師傅按下的只是繼電器的開關，而大型機器中的電源的接通和斷開是由繼電器控制的。

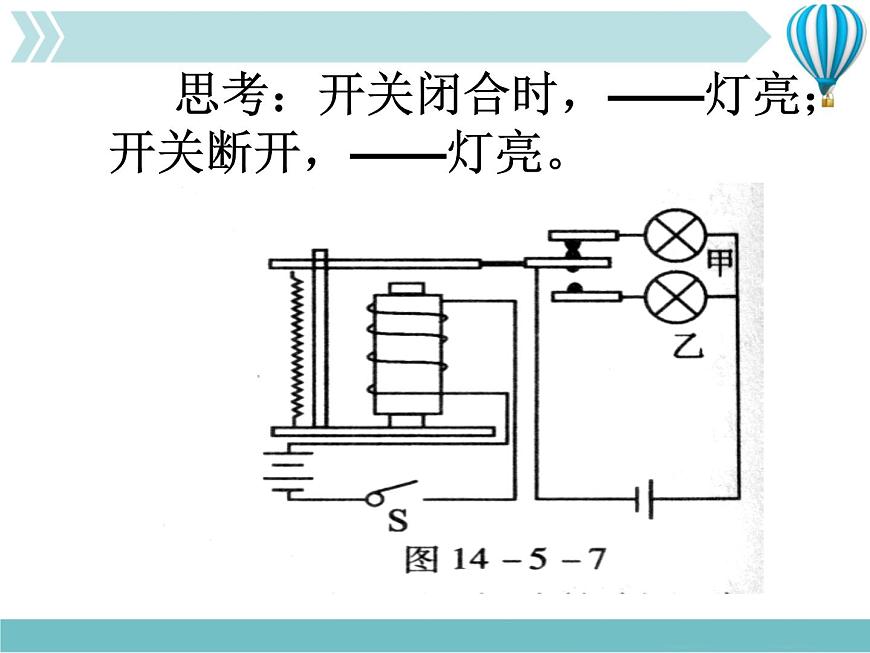

思考：開關閉合時，——燈亮；開關斷開，——燈亮。

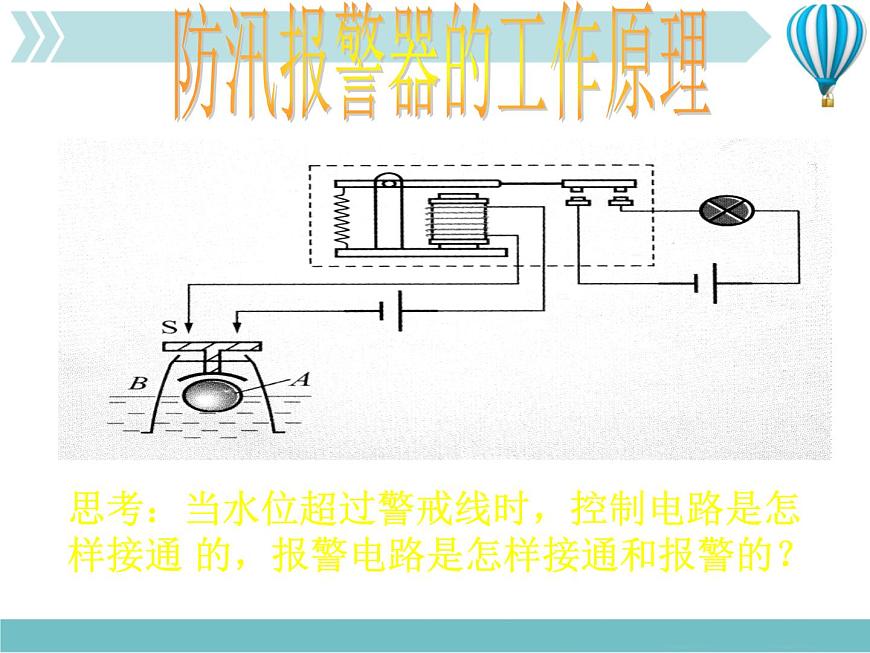

思考：當水位超過警戒線時，控制電路是怎樣接通 的，報警電路是怎樣接通和報警的？

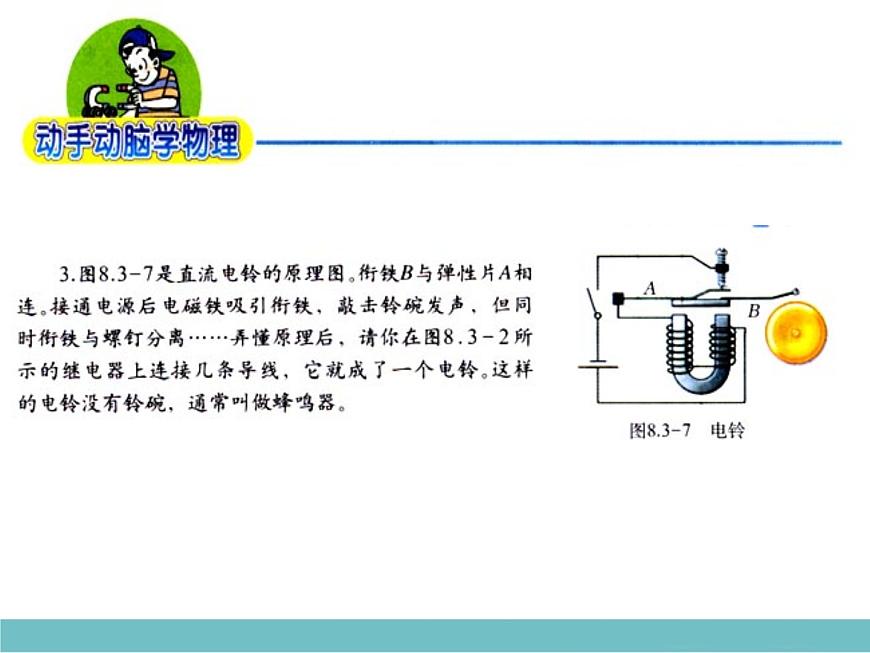

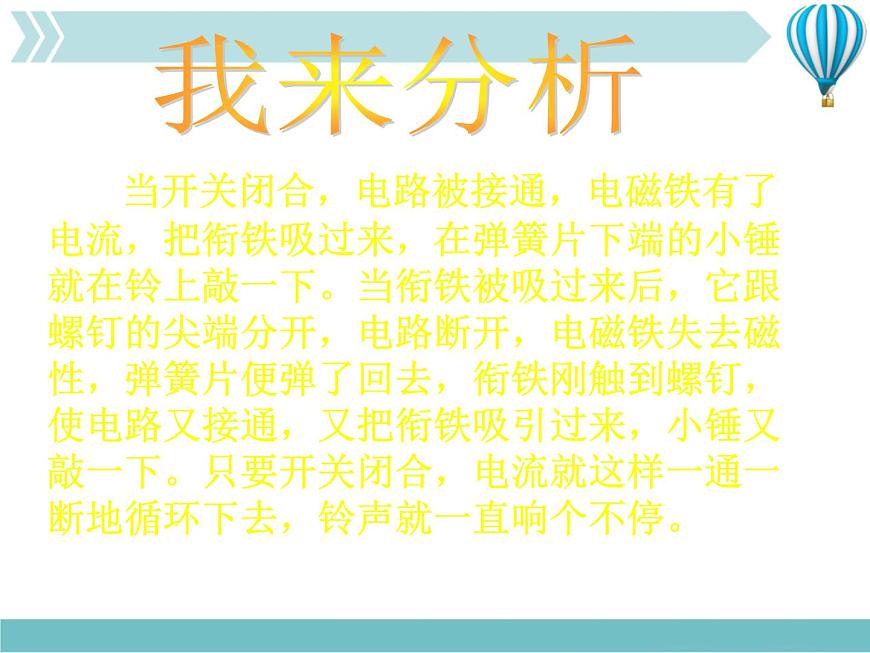

當開關閉合，電路被接通，電磁鐵有了電流，把銜鐵吸過來，在彈簧片下端的小錘就在鈴上敲一下。當銜鐵被吸過來后，它跟螺釘?shù)募舛朔珠_，電路斷開，電磁鐵失去磁性，彈簧片便彈了回去，銜鐵剛觸到螺釘，使電路又接通，又把銜鐵吸引過來，小錘又敲一下。只要開關閉合，電流就這樣一通一斷地循環下去，鈴聲就一直響個不停。
思考：恒溫箱是如何工作？
溫度沒有上升到某一溫度時，溫度計里的液體就沒有觸及金屬絲，電路處于通路，銜鐵就沒有觸及A金屬塊；當溫度達到報警溫度時，溫度計里的水銀觸及A金屬塊，形成通路，電鈴響。
思考：當有人踩踏板時，報警器是通過什么來報警的？
說一說：下圖是小強同學在研究性學習的活動中為某倉庫設計的一種防盜報警器。其踏板放在倉庫的門口，電鈴和燈泡放在值班室內，觀察電路可知。這個報警器的工作原理是：有人踩踏板時________；無人踩踏板時________。
