人教版九年級全冊第3節 電磁鐵 電磁繼電器試講課教學課件ppt

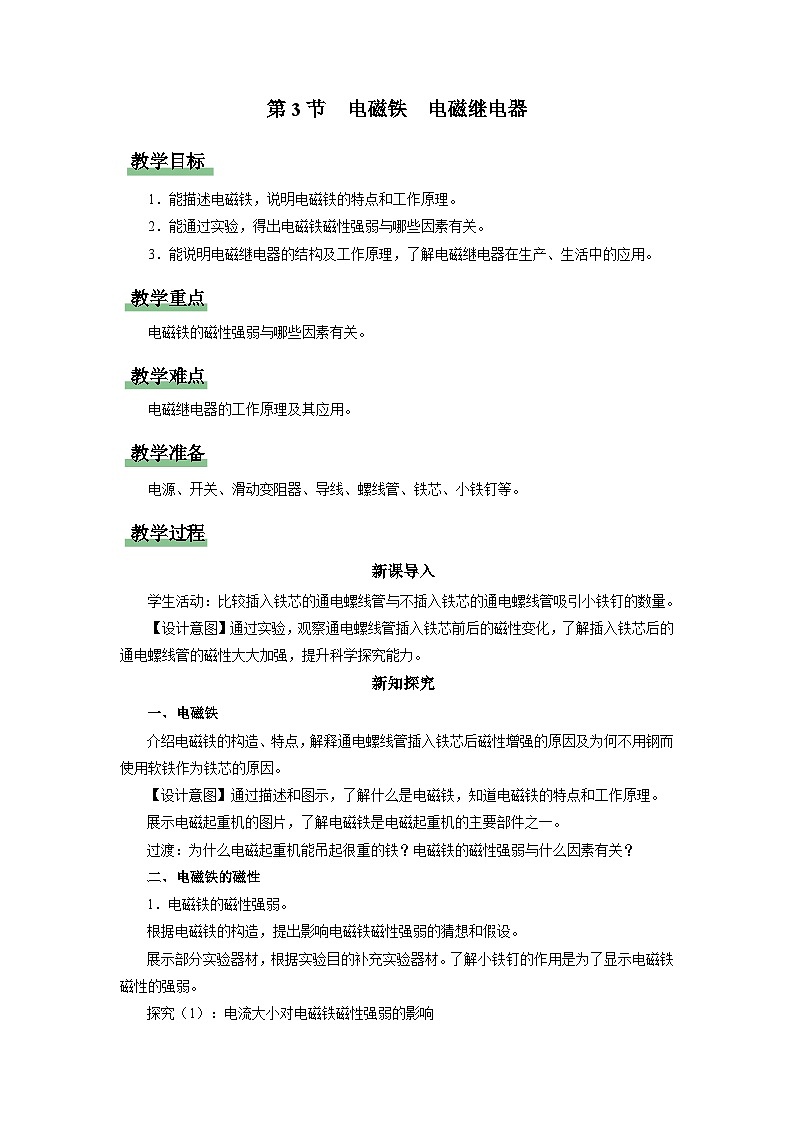

這是一份人教版九年級全冊第3節 電磁鐵 電磁繼電器試講課教學課件ppt，文件包含203電磁繼電器教學課件pptx、203教學設計電磁繼電器docx、203基礎演練電磁繼電器docx、203綜合訓練電磁繼電器docx、203知識導學電磁繼電器docx、203能力提升電磁繼電器docx等6份課件配套教學資源，其中PPT共19頁， 歡迎下載使用。

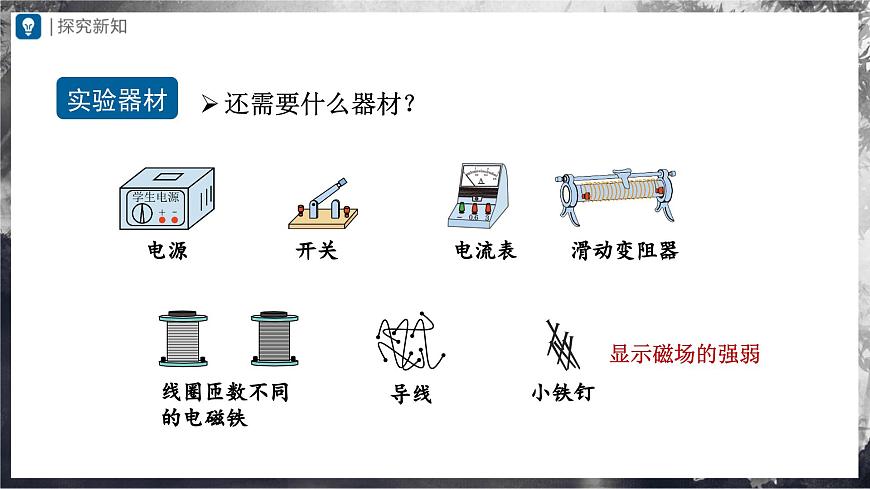

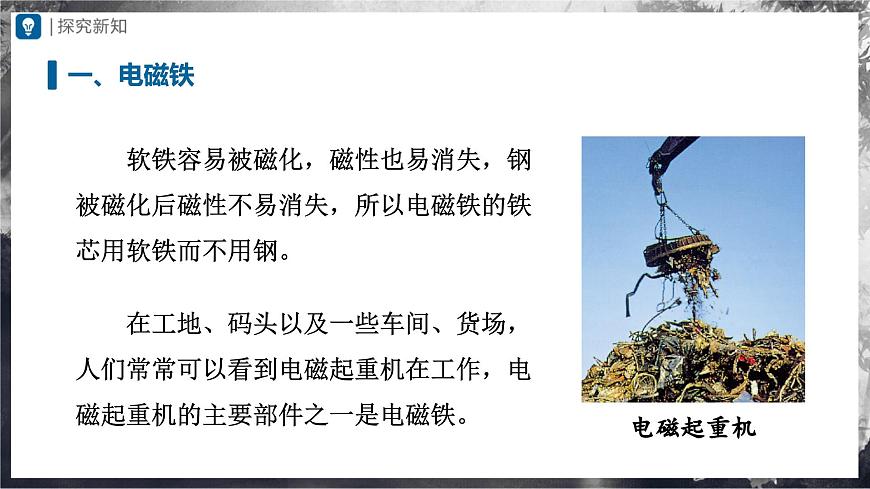

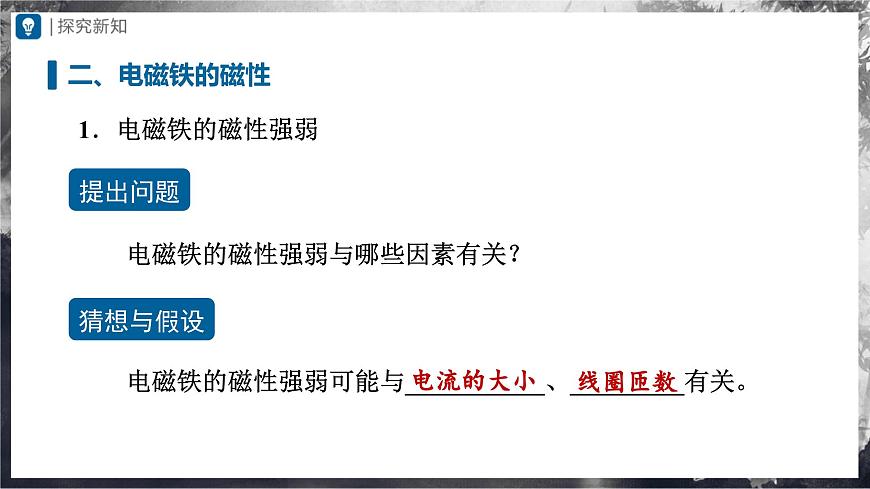

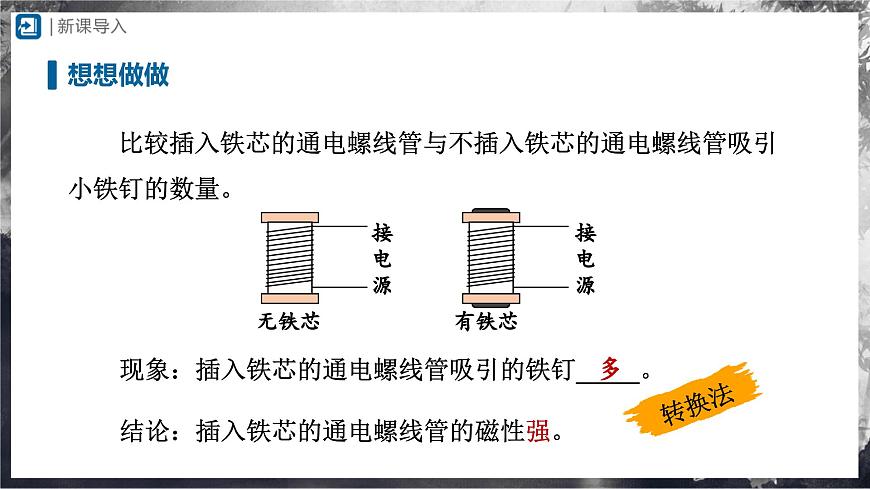

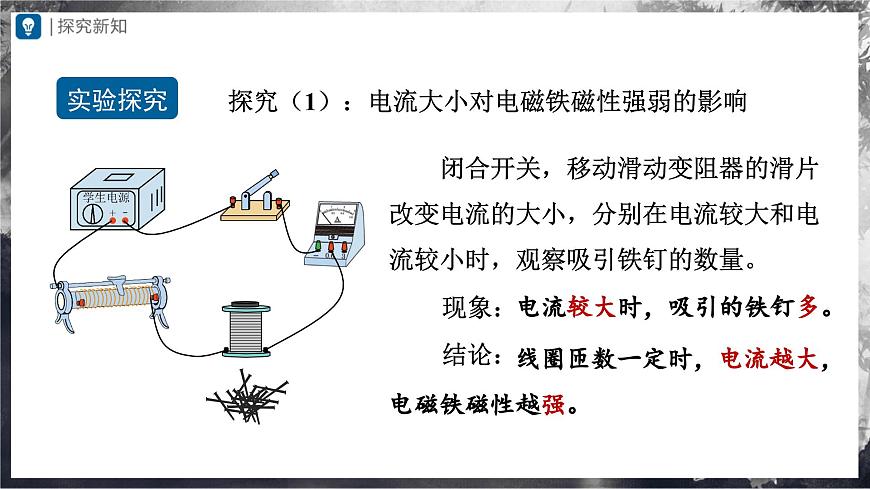

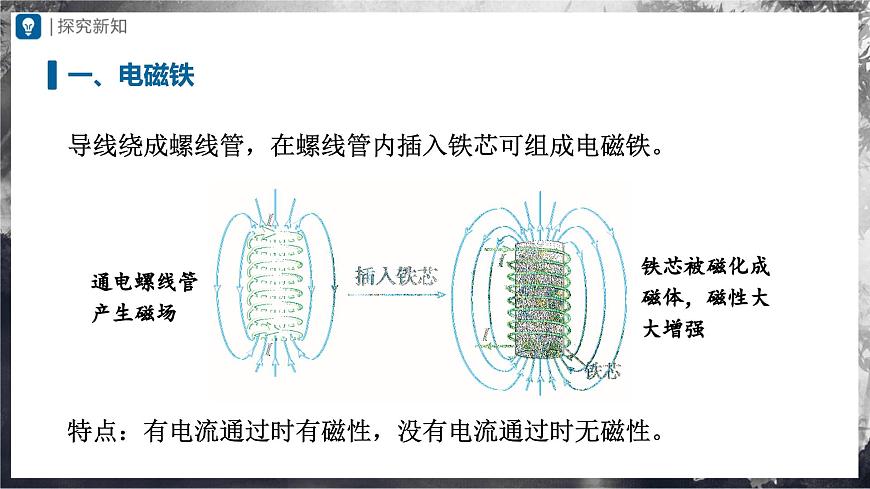

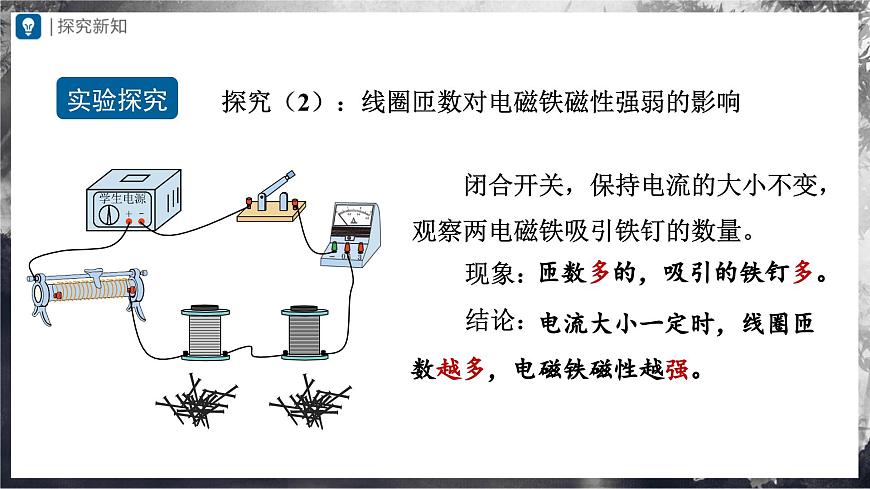

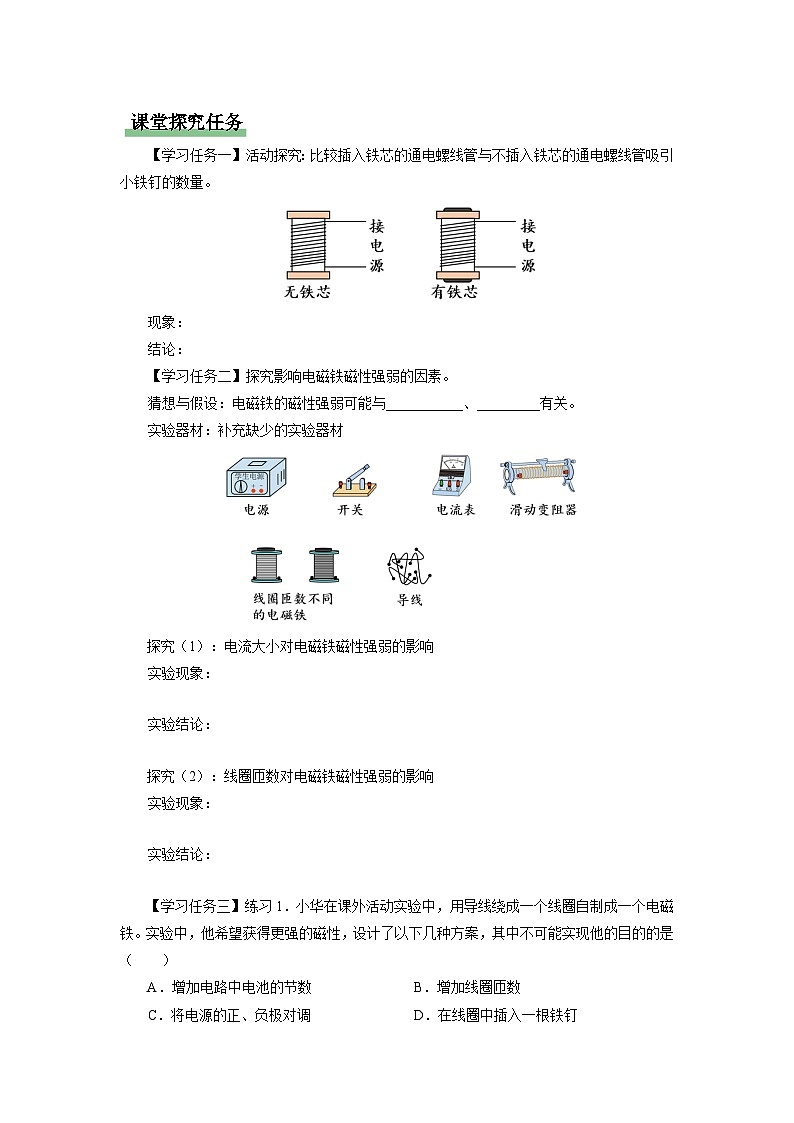

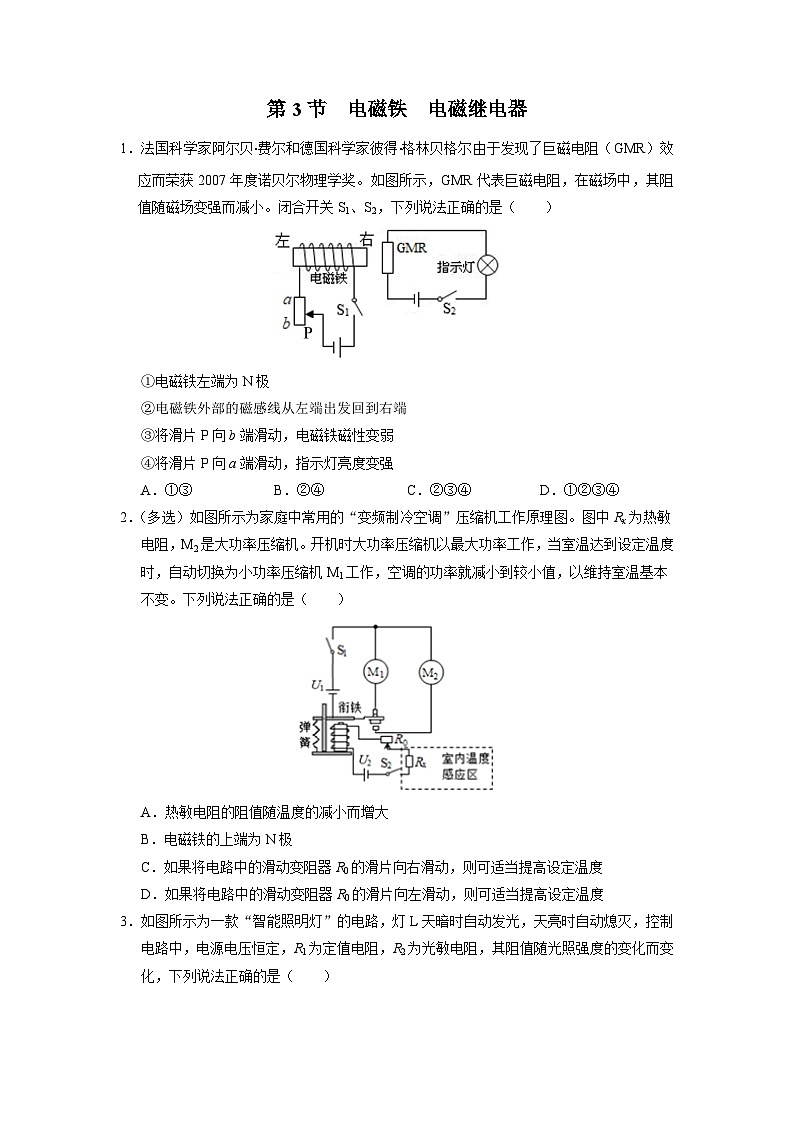

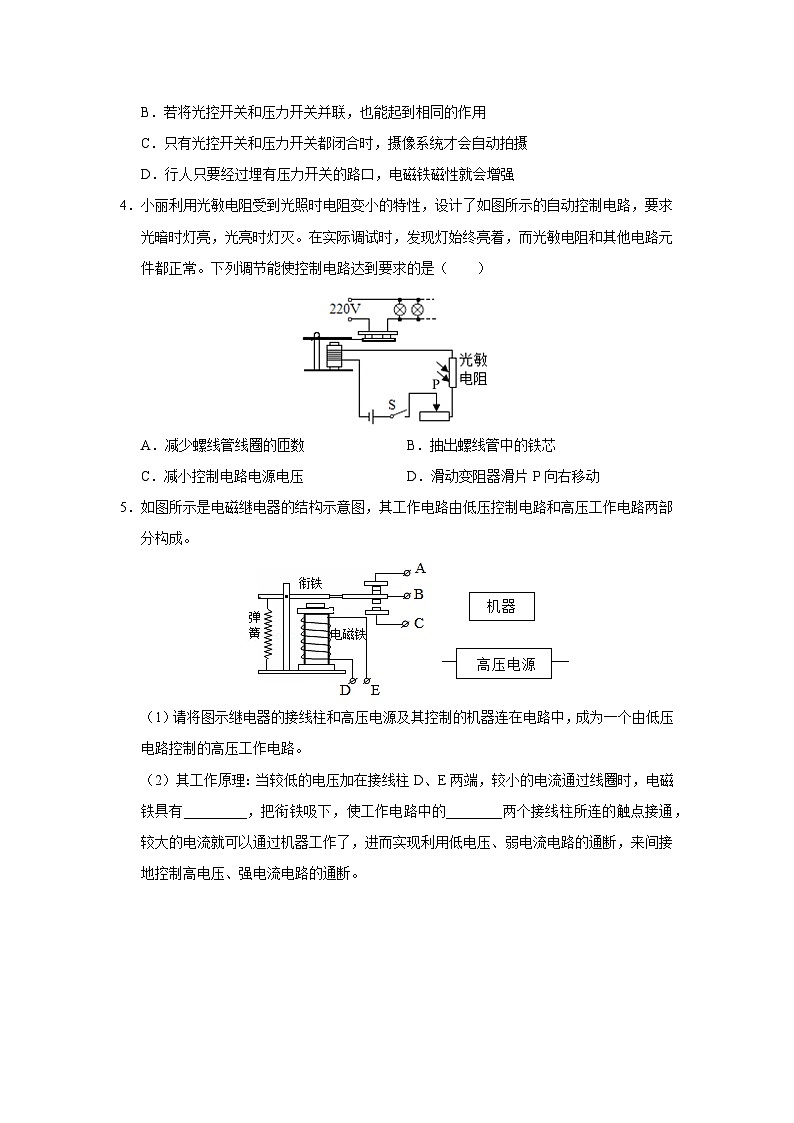

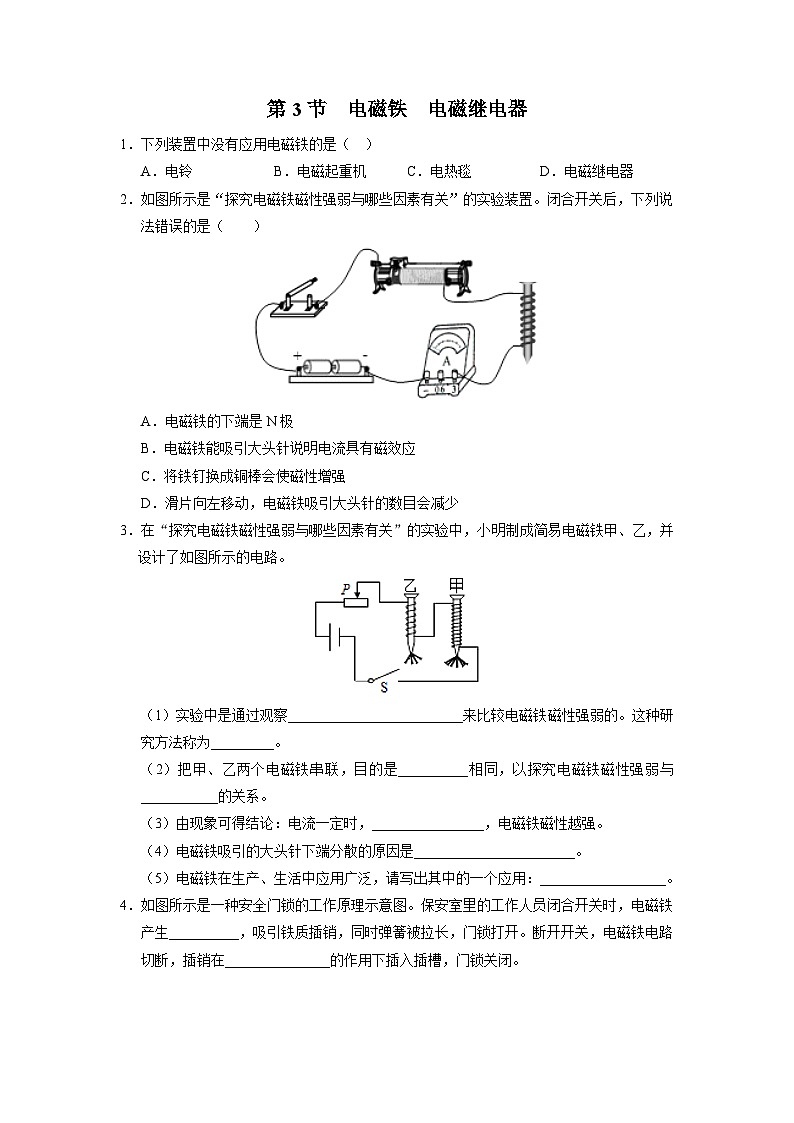

第3節　電磁鐵  電磁繼電器1．法國科學家阿爾貝?費爾和德國科學家彼得?格林貝格爾由于發現了巨磁電阻（GMR）效應而榮獲2007年度諾貝爾物理學獎。如圖所示，GMR代表巨磁電阻，在磁場中，其阻值隨磁場變強而減小。閉合開關S1、S2，下列說法正確的是（　?。?/span>①電磁鐵左端為N極②電磁鐵外部的磁感線從左端出發回到右端③將滑片P向b端滑動，電磁鐵磁性變?nèi)?/span>④將滑片P向a端滑動，指示燈亮度變強A．①③ B．②④ C．②③④ D．①②③④2．（多選）如圖所示為家庭中常用的“變頻制冷空調”壓縮機工作原理圖。圖中Rx為熱敏電阻，M2是大功率壓縮機。開機時大功率壓縮機以最大功率工作，當室溫達到設定溫度時，自動切換為小功率壓縮機M1工作，空調的功率就減小到較小值，以維持室溫基本不變。下列說法正確的是（　?。?/span>A．熱敏電阻的阻值隨溫度的減小而增大B．電磁鐵的上端為N極C．如果將電路中的滑動變阻器R0的滑片向右滑動，則可適當提高設定溫度D．如果將電路中的滑動變阻器R0的滑片向左滑動，則可適當提高設定溫度3．如圖所示為一款“智能照明燈”的電路，燈L天暗時自動發光，天亮?xí)r自動熄滅，控制電路中，電源電壓恒定，R1為定值電阻，R2為光敏電阻，其阻值隨光照強度的變化而變化，下列說法正確的是（　?。?/span>A．R2的阻值隨光照強度的增大而增大B．當光照強度減小時，電壓表示數減小C．當光照強度增大時，電磁鐵的磁性變?nèi)?/span>D．若將R1換成阻值稍小的電阻，可使燈L的發光時間變短
【參考答案】1．【答案】D【解析】根據安培定則可知，電磁鐵的左端為N極，右端為S極，故①正確；在磁體的外部，磁感線是從N極出來回到S極的，所以電磁鐵外部的磁感線從左端出發回到右端，故②正確；將滑片P向b端滑動，滑動變阻器連入電路中的電阻變大，根據歐姆定律可知，電路中的電流變小，電磁鐵的磁性減弱，故③正確；將滑片P向a端滑動，滑動變阻器連入電路中的電阻變小，根據歐姆定律可知，電路中的電流變大，電磁鐵的磁性增強，則巨磁電阻的阻值變小，指示燈所在電路的總電阻變小，根據歐姆定律可知，電路中的電流變大，通過指示燈的電流變大，則指示燈變亮，故④正確。2．【答案】AC【解析】開機時大功率壓縮機以最大功率工作，當室溫達到設定溫度（制冷）時，自動切換為小功率壓縮機M1工作，由題圖可知此時銜鐵被拉上，說明此時控制電路的電流變小，熱敏電阻Rx的阻值變大，即熱敏電阻的阻值隨溫度的減小而增大，故A正確；電磁鐵中電流的方向是向右的，根據安培定則可知，電磁鐵的上端為S極，故B錯誤；如果將電路中的滑動變阻器的滑片向右滑動，滑動變阻器連入電路的電阻變大，因電磁鐵吸下銜鐵的電流不變，故此時控制電路的總電阻不變，由串聯電路的電阻特點可知熱敏電阻的阻值應變小，則可適當提高室內設定溫度，故C正確；如果將電路中的滑動變阻器的滑片向左滑動，滑動變阻器連入電路的電阻變小，因電磁鐵吸下銜鐵的電流不變，故此時控制電路的總電阻不變，由串聯電路的電阻特點可知熱敏電阻的阻值應變大，則可適當降低室內設定溫度，故D錯誤。3．【答案】D【解析】要使燈L在天亮?xí)r自動熄滅，電流需增大達到一定數值，銜鐵被吸合，燈L所在電路斷開，燈L自動熄滅，則可知天亮?xí)r光照強度增大，控制電路中電流增大，光敏電阻R2的阻值減小，所以R2的阻值隨光照強度的增大而減小，故A錯誤；由于R2的阻值隨光照強度的增大而減小，當光照強度減小時，R2的阻值增大，根據串聯分壓的規律可知，R2兩端的電壓增大，即電壓表示數增大，故B錯誤；當光照強度增大時，R2的阻值變小，根據歐姆定律可知，電路中的電流變大，則電磁鐵的磁性增強，故C錯誤；由于控制電路的電源電壓不變，銜鐵被吸合的電流不變，根據可知，銜鐵被吸合時控制電路的總電阻不變，若R1換成阻值較小的電阻，則R2的阻值變大，此時光照強度減弱，即在天較暗時燈就熄滅了。由此可見，將R1換成阻值較小的電阻，可縮短燈L的發光時間，故D正確。
