人教版九年級全冊第二十章 電與磁第3節 電磁鐵 電磁繼電器精品ppt課件

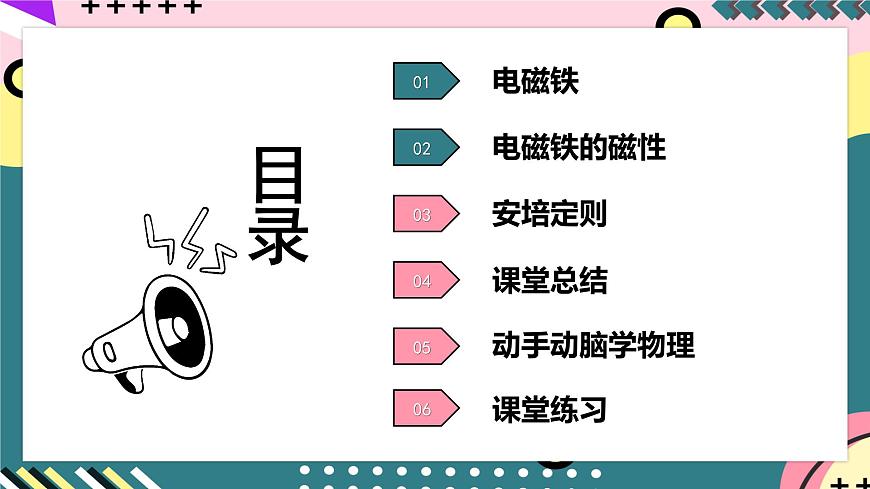

這是一份人教版九年級全冊第二十章 電與磁第3節 電磁鐵 電磁繼電器精品ppt課件，共59頁。PPT課件主要包含了學習目標，條形磁體，電流方向，導入新課，電磁鐵的磁性，安培定則，課堂總結，電磁鐵，課堂練習，動手動腦學物理等內容，歡迎下載使用。

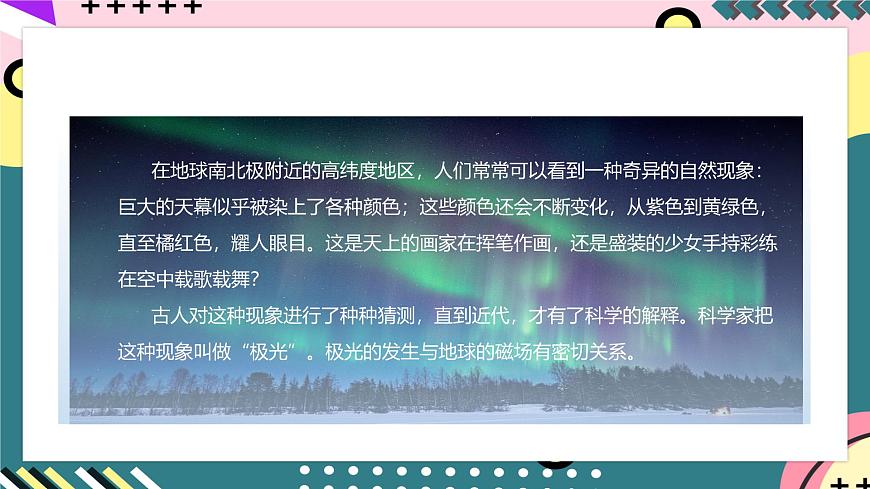

在地球南北極附近的高緯度地區，人們常?？梢钥吹揭环N奇異的自然現象：巨大的天幕似乎被染上了各種顏色；這些顏色還會不斷變化，從紫色到黃綠色，直至橘紅色，耀人眼目。這是天上的畫家在揮筆作畫，還是盛裝的少女手持彩練在空中載歌載舞？古人對這種現象進行了種種猜測，直到近代，才有了科學的解釋?？茖W家把這種現象叫做“極光”。極光的發生與地球的磁場有密切關系。

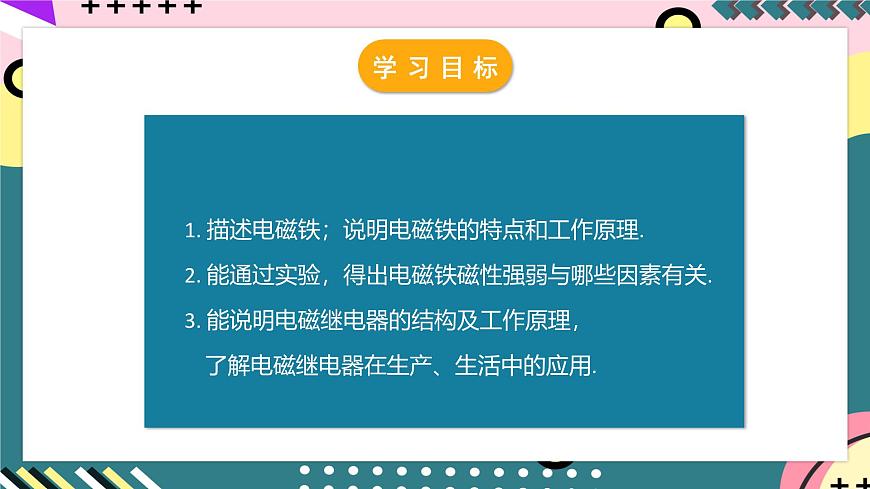

1. 描述電磁鐵；說明電磁鐵的特點和工作原理.2. 能通過實驗，得出電磁鐵磁性強弱與哪些因素有關.3. 能說明電磁繼電器的結構及工作原理， 了解電磁繼電器在生產、生活中的應用.

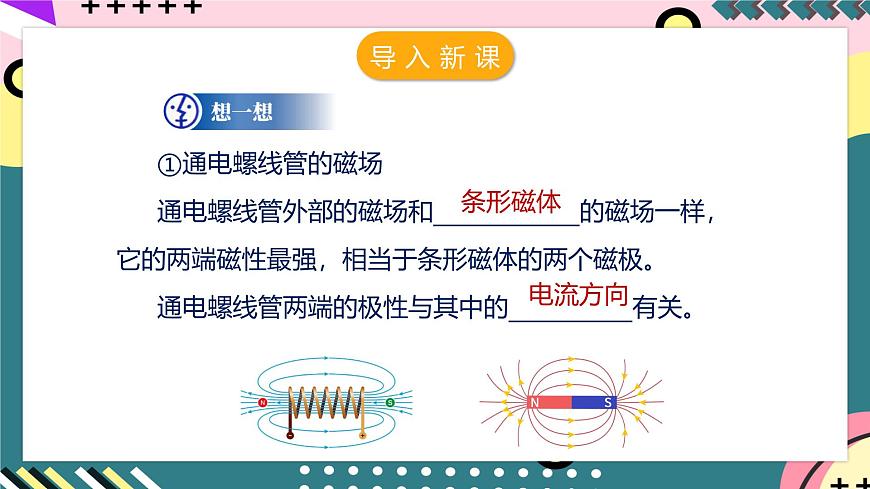

①通電螺線管的磁場通電螺線管外部的磁場和_____________的磁場一樣，它的兩端磁性最強，相當于條形磁體的兩個磁極。通電螺線管兩端的極性與其中的___________有關。
什么是電磁鐵？電磁鐵的磁性強弱與哪些因素有關？電磁鐵有什么重要的應用？這節課我們就學習有關電磁鐵、電磁繼電器的知識。

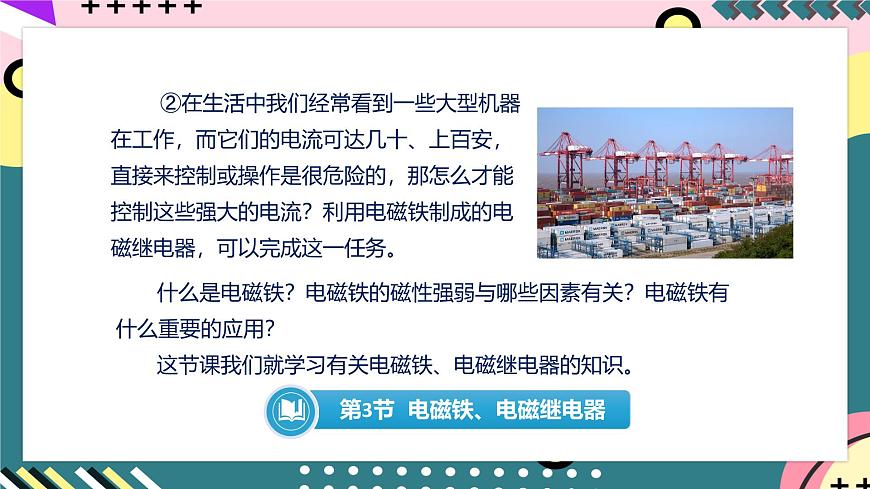

②在生活中我們經常看到一些大型機器在工作，而它們的電流可達幾十、上百安，直接來控制或操作是很危險的，那怎么才能控制這些強大的電流？利用電磁鐵制成的電磁繼電器，可以完成這一任務。

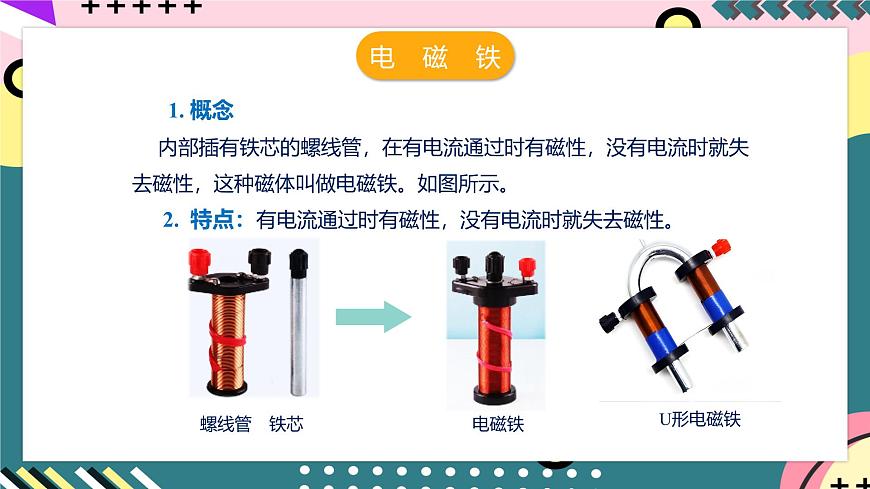

1. 概念內部插有鐵芯的螺線管，在有電流通過時有磁性，沒有電流時就失去磁性，這種磁體叫做電磁鐵。如圖所示。 2. 特點：有電流通過時有磁性，沒有電流時就失去磁性。
3. 工作原理 電磁鐵是利用電流的磁效應來工作的。在螺線管的內部插入鐵芯通電后，鐵芯在螺線管的磁場中被磁化，兩磁場疊加，使電磁鐵的磁性大大增強。
4. 電磁鐵磁極極性的判斷 電磁鐵的磁極極性與通電螺線管的磁極極性是一致的，可運用安培定則來判定。
【例題1】（多選）下列有關電磁鐵的說法中，正確的是（ ）A. 鐵芯使通電電磁鐵的磁性增強B. 電磁鐵斷電后，仍然有很強的磁性C. 電磁鐵的鐵芯可以用銅棒代替D. 電磁鐵是根據電流的磁效應制成的
A.鐵芯在螺線管的磁場中被磁化，兩磁場疊加，使電磁鐵的磁性大大增強。故A正確。B. 電磁鐵斷電后，會失去磁性，故B錯誤。C. 電磁鐵的鐵芯不能用銅棒代替，因銅棒不能被磁化，故C錯誤。D. 電磁鐵是根據電流的磁效應制成的，故正確。
（1）提出問題：電磁鐵磁性的強弱與哪些因素有關?（2）猜想與假設①電磁鐵只有在線圈中通有電流時才有磁性，猜想電流的大小應該會影響電磁鐵磁性的強弱。②構成電磁鐵的主要部件是線圈，猜想線圈的形狀和匝數可能會影響電磁鐵的磁性強弱。
1. 探究影響電磁鐵磁性強弱的因素
（3）實驗方法 ①控制變量法：控制電磁鐵線圈的匝數不變，改變線圈中電流的大小。控制電磁鐵線圈的電流不變，改變線圈匝數。②轉換法：根據電磁鐵吸引鐵釘或曲別針等數量的多少來判斷電磁鐵的磁性強弱。
把電磁鐵、電源（帶開關）、滑動變阻器、電流表等組成串聯電路。
①按照電路圖，把滑動變阻器、電流表和一定匝數的電磁鐵串聯起來，移動變阻器的滑片P，改變電路中的電流。觀察電磁鐵吸引曲別針的數目有什么變化。
②把三個匝數不同的電磁鐵串聯在電路中，觀察電磁鐵吸引曲別針的數目有什么變化。
實驗①中，通過電磁鐵的電流越大，吸引曲別針的數目越多，說明電磁鐵的磁性越強；實驗②中，線圈匝數多的c電磁鐵吸引曲別針的數目最多，說明c電磁鐵的磁性比a與b電磁鐵的磁性強。
線圈匝數一定時，通入的電流越大，電磁鐵的磁性越強；電流一定時，外形相同的螺線管，線圈匝數越多，電磁鐵的磁性越強。
演示實驗——《探究影響電磁鐵磁性強弱的因素》
（1）可以通過電流的通斷來控制其磁性的有無。（2）可以通過改變電流的方向來改變其磁極的極性。（3）可以通過改變電流的大小或線圈匝數的多少來控制其磁性的強弱。
（1）電磁鐵可以直接對磁性物質有吸引力的作用 主要應用在電鈴、電磁起重機、電磁剎車裝置和許多自動控制裝置上。全自動洗衣機的進水、排水閥門，衛生間里感應式沖水器的閥門，也都是由電磁鐵控制的。
（2）電磁鐵的另一個應用是產生強磁場?，F(xiàn)代技術上很多地方需要的強磁場都是由電磁鐵提供的，如磁懸浮列車、電動機、發電機、磁療設備、測量儀器、研究微觀粒子用的加速器等。
視頻欣賞——《電磁起重機》
【例題2】小華想用自制電磁鐵探究影響電磁鐵磁性強弱的因素。（1）他用相同的漆包線和____（選填“鋼釘”或“鐵釘”）繞制成兩個電磁鐵A和B，B釘上繞有更多匝數的線圈，實驗裝置如圖所示；（2）如圖甲，閉合開關，將滑動變阻器的滑片P向右移動，能吸引 的大頭針_____（選填“更多”“不變”或“更少”），說明在線圈匝數一定時，電磁鐵的磁性強弱與__________有關；（3）如圖乙，把電磁鐵A和B串聯。閉合開關，多次移動滑動變阻器的滑片P，發現電磁鐵B總比A能吸引更多的大頭針，通過比較，得出的結論是______ 。
（1）鋼是硬磁性材料，鐵是軟磁性材料。硬磁性材料磁化后不易退磁，軟磁性材料磁化后很少保留磁性。因此用相同的漆包線和鐵釘繞制成兩個電磁鐵A和B，實驗裝置如圖所示。（2）圖甲中，閉合開關，將滑動變阻器的滑片P向右移動，滑動變阻器連入電路的電阻變大，電路電流變小，電磁鐵磁性變弱，能吸引更少的大頭針，根據控制變量法可知，在線圈匝數一定時，電磁鐵的磁性強弱與電流大小有關。（3）圖乙中，電磁鐵A和B串聯。閉合開關后，電磁鐵A和B通過的電流相等，但電磁鐵B比電磁鐵A的線圈匝數多，多次移動滑動變阻器的滑片P，發現電磁鐵B總比A能吸引更多的大頭針，根據控制變量法，可得出的結論是在電流大小一定時，線圈匝數越多，電磁鐵的磁性越強。
在生產技術中，一些大型機器在工作時的電流大，電壓高，人們直接控制或操作是很危險的，那怎么才能控制這些強大的電流？原來人們使用了電磁繼電器，下面學習電磁繼電器的工作原理。
1. 電磁繼電器概念
電磁繼電器是利用低電壓、弱電流電路的通斷，來間接地控制高電壓、強電流電路通斷的裝置。電磁繼電器實質上是利用電磁鐵來控制工作電路的一種開關。
2. 電磁繼電器的構造與工作電路主要有電磁鐵、銜鐵、彈簧、動觸點、靜觸點等組成。
（1）控制電路：電磁鐵、銜鐵、彈簧、低壓電源、開關等.
（2）受控電路：高壓電源、電動機、動、靜觸點.
3. 電磁繼電器的工作原理閉合低壓控制電路中的開關S，電流通過電磁鐵的線圈產生磁性，把銜鐵B吸下來，使動觸點D與靜觸點E接觸，受控的高壓電路閉合，電動機M工作。
斷開開關S，線圈中的電流消失，電磁鐵的磁性消失，銜鐵B在彈簧的作用下與電磁鐵分離，使觸點D、E脫開，受控電路斷開，電動機停止工作.
4. 電磁繼電器的應用（1）利用電磁繼電器可以通過控制低電壓、弱電流電路的通斷來間接地控制高電壓、強電流工作電路的通斷，使人遠離高壓環境；（2）利用電磁繼電器可以使人遠離高溫、有毒等環境，實現遠距離控制；（3）在電磁繼電器控制電路中接入對溫度、壓力或光照敏感的元件，利用這些元件操縱控制電路的通斷，可以實現對溫度、壓力或光的自動控制，如電鈴、防盜報警、防汛報警、溫度自動控制、空氣開關自動控制等。
視頻欣賞——《電磁繼電器》
應用實例——（1）溫度自動報警器
制作水銀溫度計時在玻璃管中封入一段金屬絲，當溫度達到金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。說明它的工作原理。
工作原理：溫度升高時，水銀柱上升，與上方金屬絲連通，使左側形成通路，電磁鐵中有電流通過，電磁鐵吸引銜鐵，使觸點接觸，右側電路接通，電鈴發出報警信號。
右圖是直流電鈴的原理圖。銜鐵B與彈性片A相連，電源斷開時，彈性片是和螺釘接觸的。接通電源后電磁鐵吸引銜鐵，敲擊鈴碗發聲，但同時彈性片與螺釘分離導致斷電，電磁鐵失去磁性后彈性片又和螺釘接觸而通電，如此往復。弄懂原理后，請你在右圖所示的繼電器上把電源連在電路里，使它成為一個電鈴。
應用實例——（2）機械電鈴工作原理
應用實例——（3）水位自動報警器原理
當水位上漲時，水與金屬A接觸，由于水（不純凈）是導體，使控制電路接通，電磁鐵吸引銜鐵，使動觸點與下面的靜觸點接觸，工作電路接通，則紅燈發光；當水位下降時，使控制電路斷開，電磁鐵失去磁性，彈簧拉著銜鐵使動觸點與上面的靜觸點接觸，工作電路接通，則綠燈亮。
【例題3】感應照明燈可以在天暗時自動發光，天亮時自動熄滅；控制電路如圖所示，電源電壓恒定，R1為定值電阻，R2為光敏電阻，其阻值隨光照強度而變化。（1）如圖，圓形虛線框內為本電路的核心部件，它是通過低電壓、弱電流來控制高電壓、強電流的電路通斷的裝置，其名稱為__________，它的原理是______________；（2）在本圖中，當控制電路電流增大到一定程度時，受控電路將_______（選填“接通”或“斷開”）；（3）光照強度增大時，光敏電阻R2的阻值______，電壓表示數______（選填“增大”“減小”或“不變”）.
（1）電磁繼電器功能是利用控制電路的低電壓、弱電流來控制工作電路的高電壓、強電流，其主要部件是電磁鐵，電磁鐵是利用電流的磁效應原理工作的。（2）控制電路電流增大到一定程度時，電磁鐵磁性增強，將銜鐵吸下，受控電路斷開，燈L熄滅；（3）感應照明燈可以在天暗時自動發光，天亮時自動熄滅，說明光照強度增大時，光敏電阻R2的阻值減小，控制電路電流增大，電磁鐵磁性增強，將銜鐵吸下，受控電路斷開，燈L熄滅；控制電路電流增大，定值電阻R1兩端的電壓增大，電源電壓不變，光敏電阻R2兩端的電壓變小，即電壓表的示數減小。
內部帶鐵芯的通電螺線管稱為電磁鐵.利用電流的磁效應來工作的.電磁鐵線圈的匝數越多、電流越大，電磁鐵的磁性就越強.①可通過電流的通斷來控制其磁性的有無.②可通過改變電流方向來改變其磁極的極性.③可通過改變電流的大小或線圈匝數的多少 來控制其磁性的強弱.
①概念：繼電器是利用低電壓、弱電流電路的通斷， 來間接地控制高電壓、強電流電路通斷的裝置.②構成：電磁鐵、銜鐵、彈簧、動觸點、靜觸點.③工作原理：電磁繼電器靠電磁鐵和彈簧的 共同作用實現工作電路狀態的轉換.
1. 圖是一種水位自動報警器的原理圖。水位沒有到達金屬塊 A時，綠燈亮；水位到達金屬塊 A時，紅燈亮。請說明它的工作原理。注意：雖然純凈的水是不導電的，但一般的水都能導電。
當水位沒有到達金屬塊A時，AB之間斷路，電磁繼電器中沒有電流，銜鐵被彈簧拉起與上面的觸點接通，綠燈所在電路構成通路，綠燈亮；當水位到達金屬塊A時，由于水能導電，AB之間形成通路，電磁繼電器中有電流經過，銜鐵被電磁鐵吸下與下面的觸點接通，紅燈所在電路構成通路，紅燈亮。
2. 圖是一種溫度自動報警器的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲，電源的兩極分別與水銀和金屬絲相連。當溫度達到金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。說明它的工作原理。
水銀是導體，當溫度達到金屬絲下端所指的溫度時，左邊電路接通，此時電磁鐵的線圈中有電流通過，電磁鐵會產生磁性，能吸引鐵質物體，所以右邊的鐵質開關被吸引而閉合，右邊電路接通，有電流經過電鈴，電鈴就響起來；它在工作中相當于用電磁繼電器控制工作電路中電流的通斷。
3. 圖20.3-9是直流電鈴的原理圖。銜鐵B與彈性片A相連，自然情況下彈性片是和螺釘接觸的。接通電源后電磁鐵吸引銜鐵，敲擊鈴碗發聲，但同時彈性片與螺釘分離導致斷電，電磁鐵失去磁性后彈性片又和螺釘接觸而通電，如此往復。弄懂原理后，請你在圖20.3-5所示的繼電器上把電源連在電路里，使它成為一個電鈴。這樣的電鈴沒有鈴碗，通常叫做蜂鳴器。
4. 法國科學家阿爾貝·費爾和德國科學家彼得 · 格林貝格爾由于發現了巨磁電阻（GMR）效應，榮獲了2007年諾貝爾物理學獎。巨磁電阻效應是指某些材料的電阻在磁場中急劇減小的現象，這一發現大大提高了磁、電之間信號轉換的靈敏度，從而引發了現代硬盤生產的一場革命。圖20.3-10是說明巨磁電阻特性原理的示意圖，圖中GMR是巨磁電阻。如果閉合S1、S2并使滑片P向左滑動，指示燈亮度會有什么變化?
閉合S1、S2，并使滑片向左滑動，左側控制電路中的電阻減小，根據歐姆定律可知，左側電路中的電流變大，電磁鐵的磁性增強。巨磁電阻（GMR）與周圍的磁場有關，且巨磁電阻的阻值隨磁場的增強而明顯減小，故GMR的電阻變小，所以工作電路中的電流變大，指示燈變亮。
1. 關于電磁鐵，下列說法中正確的是（　?。〢．電磁鐵內部的鐵芯最好用鋼材料制成B．電磁鐵的磁極不能改變C．電磁鐵磁性的強弱與通入的電流方向有關D．電磁鐵磁性的強弱與通入電流的大小有關
A．電磁鐵的鐵芯需用軟磁性材料制成，使之通電有磁性，斷電無磁性，故A錯誤；B．電磁鐵的磁極隨著電流方向的變化而變化，故B錯誤；C．電磁鐵磁性的極性與通入的電流方向有關，電磁鐵磁性的強弱與通入的電流方向無關，故C錯誤。故選D。
2. 小明利用鐵釘與漆包銅線制成一個電磁鐵，并將其接入電路，如圖所示。當開關閉合后（　?。〢．鐵釘中有電流產生 B．鐵釘的溫度急劇升高C．鐵釘能吸引大頭針 D．鐵釘能吸引小紙屑
A．鐵釘與漆包銅線制成電磁鐵，并將其接入電路時，由于電流的磁效應，鐵釘會產生磁性，但不會在鐵釘里產生電流，故A項不符合題意；B．鐵釘中沒有電流，不會因為電流的熱效應而發熱，漆包銅線的電阻較小，當導線中有電流時，電流產生的熱量較少，鐵釘的溫度不會急劇升高，故B項不符合題意；CD．鐵釘與漆包銅線制成電磁鐵，電磁鐵通電后鐵釘有磁性，吸引大頭針，不能吸引小紙屑，故C項符合題意，D項不符合題意。
3. 小明把表面涂有絕緣層的導線繞在一根大鐵釘上，把導線和其他元件連接成如圖所示的電路，用來探究電磁鐵磁性強弱與什么因素有關。小明把開關閉合后，發現電流表有示數，但電磁鐵不能吸起大頭針。（1）電磁鐵不能吸起大頭針的可能原因是_____ 。（2）寫出驗證你的猜想是否正確的方法：______。
（1）閉合開關后，電路中有電流通過，通電螺線管有磁場，但電磁鐵不能吸起大頭針，可能原因是導線中的電流過小，造成磁場過弱，磁場力小于大頭針的重力。（2）斷開開關，向左移動滑動變阻器的滑片以增大電路中的電流，閉合開關后將電磁鐵靠近鐵釘，觀察電磁鐵能否將鐵釘吸起。
4. 黨的二十大報告指出“科技是第一生產力”。某學校為了培養學生的科學素養，組織科技創新大賽，小明在比賽中制作了水位自動報警器，原理圖如圖所示。當水位達到金屬塊A時（一般的水都能導電），則（　?。? A．兩燈都亮 B．兩燈都不亮C．只有綠燈亮 D．只有紅燈亮
圖中所示的水位自動報警器工作原理：當水位到達A時，由于一般水具有導電性，那么電磁鐵所在電路被接通，電磁鐵有磁性，電磁鐵向下吸引銜鐵，從而接通紅燈所在電路，此時紅燈亮，而綠燈不亮。故選D。
5.為實現節能和智能控制，空調內部用到了溫度傳感器（相當于熱敏電阻）和電磁繼電器，如圖所示是啟動與停止空調壓縮機的電路示意圖。夏天，空調制冷時，房間溫度降低，當房間溫度低于設定溫度時，工作電路就斷開，停止制冷。下列說法正確的是（ ）A．電磁繼電器是利用電磁感應原理工作的B．空調制冷使房間溫度降低時，熱敏電阻的阻值變大C．空調制冷使房間溫度降低時，電磁鐵的磁性變強D．空調制冷使房間溫度降低時，控制電路消耗的電功率變大
A．電磁繼電器是使用低電壓、弱電流的控制電路，控制高電壓、強電流的工作電路，不是利用電磁感應原理工作的，故A錯誤；BC．根據題意可知，當房間溫度低于設定溫度時，工作電路就斷開，說明溫度越低，電磁鐵磁性越弱，通過的電流越小，熱敏電阻阻值越大， 故B正確，C錯誤；D．空調制冷使房間溫度降低時，控制電路的電壓不變而電流變小，根據P=UI可知，控制電路消耗的電功率變小，故D錯誤。 故選B。
6. 按要求作圖：在如圖虛線框內畫出電池組和滑動變阻器的符號，并用導線連接好電路，要求：開關閉合，小磁針靜止時如圖所示；當滑動變阻器滑片向右移動時，電磁鐵的磁性增強。
根據小磁針靜止時的指向可知：通電螺線管的左端是N極，根據安培定則，電流應該從左端流入，從右端流出，電源的左端是正極；滑動變阻器串聯在電路中，當滑動變阻器滑片向右移動時，接入電路的電阻減小，如圖所示：
7．請將電磁繼電器電路連接完整。要求：開關閉合時，電動機轉，小燈泡不亮；開關斷開時，小燈泡亮，電動機不轉。
開關閉合時，電磁鐵具有磁性，會吸引銜鐵，使電動機的電路接通；開關斷開時，銜鐵在彈簧拉力的作用下與電磁鐵分離，使小燈泡的電路接通，小燈泡亮，如圖所示.
8．小王學了電磁繼電器的知識以后，他設計了一個電路，如圖甲所示，R0為光敏電阻， M 為用電動機做成的簡易吹風機，試用以后，覺得干手的速度還有點慢，于是他又想，如果在不影響電動機正常工作的情況下加一個“220V 1000W”的電熱絲，那效果也許會更好，請回答：（1）所加電熱絲的電阻是_______ Ω．（2）在如圖乙中將接入電熱絲后的電路圖補充完整_____（電熱絲可用電阻的符號表示）．（3）若電熱絲產生的熱量，用來給水加熱并被水全部吸收，那么它正常工作7min能使多少初溫為10℃的水溫度升高到30℃？
電熱絲的電阻是電熱絲與電動機并聯，電路圖如下：電熱絲正常工作7min所消耗的電能 W=Pt=1000W×60s×7=4.2×105J，這些熱量用來給水加熱并被水全部吸收，則Q吸=W，由Q=cm?t 可得，水的質量為
