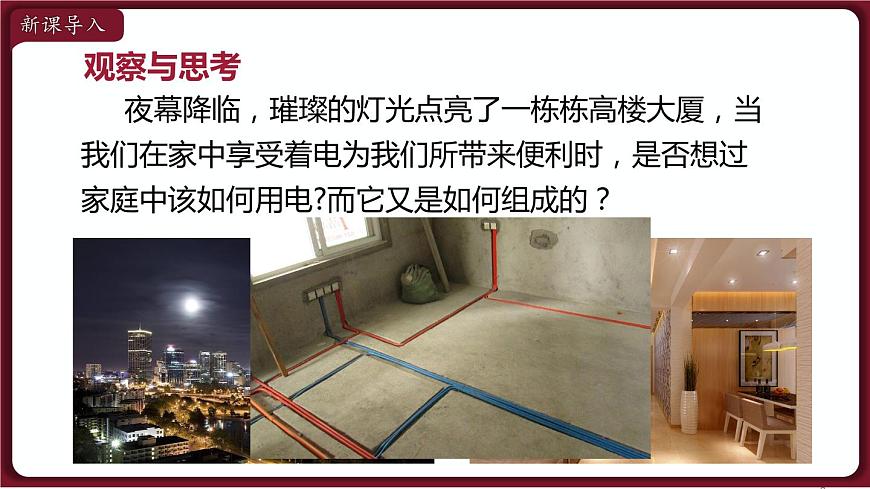

夜幕降臨，璀璨的燈光點亮了一棟棟高樓大廈，當我們?cè)诩抑邢硎苤姙槲覀兯鶐?lái)便利時，是否想過家庭中該如何用電?而它又是如何組成的？

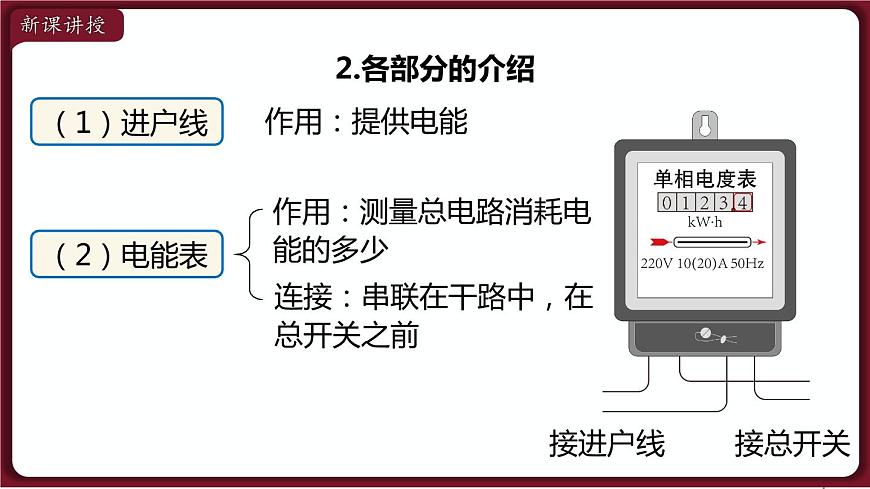

作用：測量總電路消耗電能的多少
連接：串聯在干路中，在總開關之前

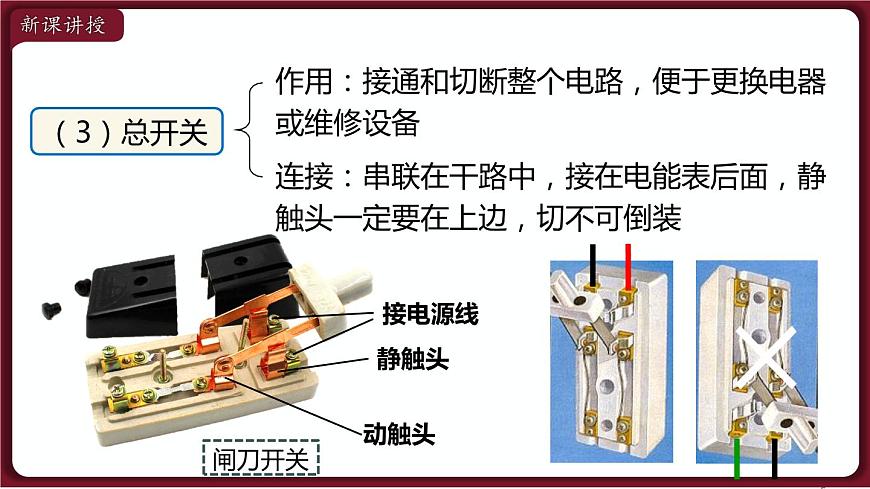

連接：串聯在干路中，接在電能表后面，靜觸頭一定要在上邊，切不可倒裝
作用：接通和切斷整個電路，便于更換電器或維修設備
作用：電流過大時，保險絲熔化，切斷電路，起到保護作用

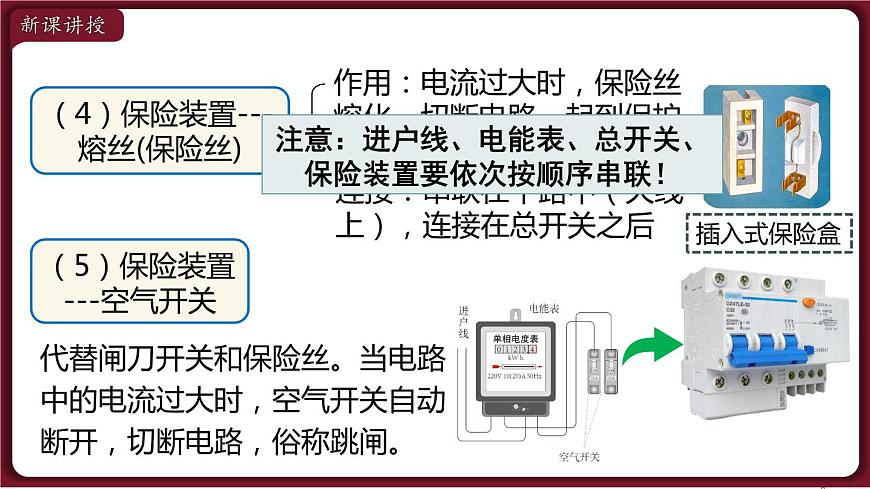

（4）保險裝置---熔絲(保險絲)
連接：串聯在干路中（火線上），連接在總開關之后

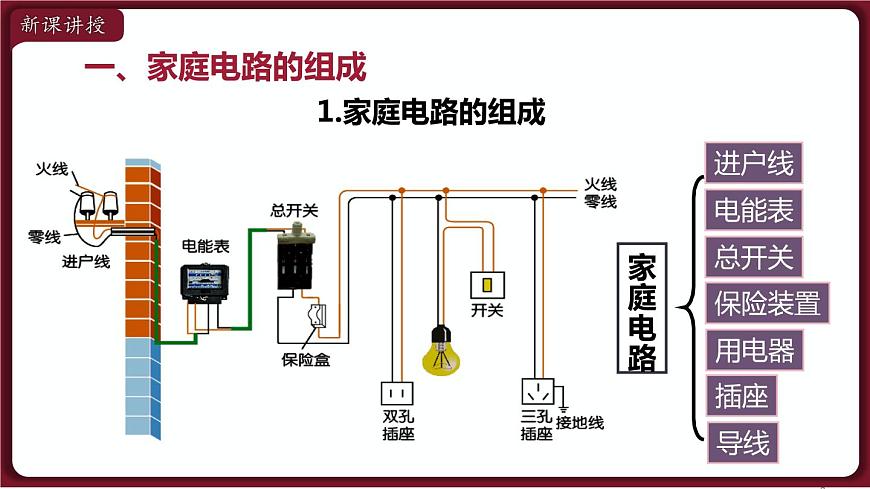

注意：進戶線、電能表、總開關、保險裝置要依次按順序串聯！
（5）保險裝置---空氣開關
代替閘刀開關和保險絲。當電路中的電流過大時，空氣開關自動斷開，切斷電路，俗稱跳閘。

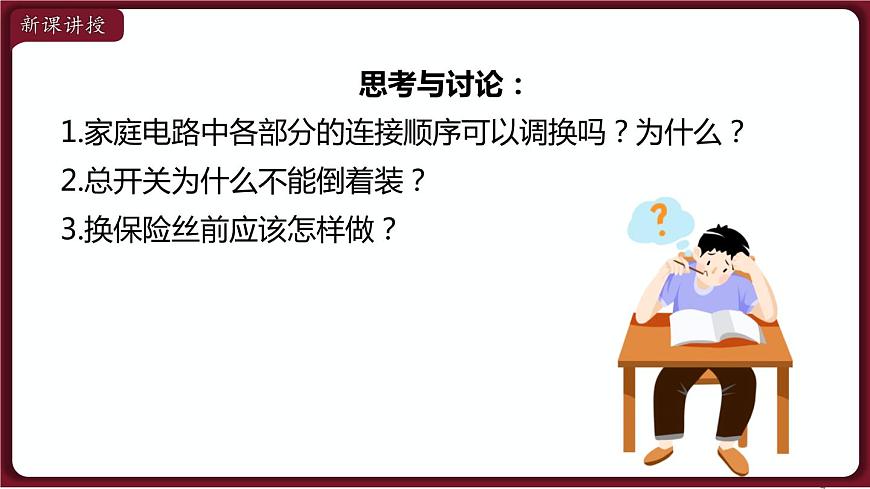

思考與討論：1.家庭電路中各部分的連接順序可以調換嗎？為什么？2.總開關為什么不能倒著裝？3.換保險絲前應該怎樣做？
下列關于家庭電路中電能表、進戶線、閘刀開關、保險盒的安裝順序正確的是（ ）A.進戶線、電能表、閘刀開關、保險盒B.進戶線、閘刀開關、電能表、保險盒C.進戶線、保險盒、閘刀開關、電能表D.進戶線、保險盒、電能表、閘刀開關
進戶的兩條輸電線分別為：火線(L) ，零線 (N)
正常情況下零線與大地相連，不帶電?；鹁€和零線之間有220 V 電壓，構成家庭電路的電源。
火線相當于電源正極零線相當于電源負極
如何辨別零線和火線呢？
辨別火線和零線、檢驗用電器外殼是否帶電。
電流從一個電極流到另一個電極時氖氣會發出紅光。
用手接觸筆尾的金屬體、用筆尖金屬體接觸被測電路。若氖管發光，則接觸的是火線，否則為零線。
圖為試電筆的結構及使用方法。下列說法正確的是（　?。〢．試電筆可以判斷物體是帶正電還是帶負電 B．若氖管發光，說明人體成為了電流的通路 C．使用時人不會觸電是因?yàn)樵囯姽P氖管中的氖氣不會導電 D．使用時手指不能碰到金屬筆卡
思考與討論：1.試電筆測零線時為什么氖管不發光?2.氖管發光時，電流時是怎樣流動的？3.試電筆中為什么要串聯一個高值電阻?4.使用試電筆時，為什么不能用手碰筆尖的金屬體?
注意：千萬不能接觸筆尖金屬體，否則會觸電！
試電筆中有一個880 kΩ 的高阻值電阻，人體的電阻約為1 100 Ω，已知人體的安全電流為不大于30 mA 的電流。
（1）利用正確的方法使用試電筆時，人有觸電危險嗎？
（2）若使用時不慎接觸了金屬筆尖，人有觸電危險嗎？
家庭中各用電器之間是沒有影響的，各用電器(插座)并聯在電路中。
3.用電器與零線、火線的連接
控制用電器的開關用電器要串聯，而且要連接在火線和用電器之間。
[中考·天津] 如圖為家庭電路的組成，其中接入①的用電器和②為_(kāi)_____聯 ，②和③為_(kāi)_____聯 。
三、三線插頭與漏電保護器
兩線插頭：適用于外殼絕緣的用電器
三線插頭：適用于外殼為金屬的用電器
2.三線插頭和三線插座
當家用電器漏電或因火線破損與外殼接觸時，會使外殼帶電，這時人接觸外殼會發生觸電
外殼接地后，即使外殼帶電，電流也會從地線流入大地，人接觸外殼不會觸電
不是一樣長的，接地腳比導電腳長幾毫米，在插入三線插頭時，接地腳先接觸插座內的接地線，這樣可先形成接地保護，后接通電源；反之，在拔出三線插頭時，接地腳后斷開。
思考：三線插頭的三個腳是一樣長的嗎？這樣設計有什么好處？
正常情況下，用電器通過火線、零線和供電系統中的電源構成閉合電路，不會有電流直接流入大地。 如果站在地上的人不小心接觸了火線，電流經過人體流入大地（電路中流經火線和零線的電流不相等），這時漏電保護器會自動切斷電路。起到保護人體的作用。
思考：空氣開關和漏電保護器在電路中分別起什么作用？這樣安裝有什么好處？
漏電保護器：當電路中出現漏電時，漏電保護器自動切斷電路。
空氣開關：當電路中的電流過大時，空氣開關自動切斷電路。
這樣安裝更加安全，空氣開關可以保護用電器；漏電保護器可以保護人。
試電筆的作用、結構、使用方法
1．關于家庭電路，下列說法中不正確的是（ ）
A．電能表用來顯示用戶所用的電能，應安裝在干路上B．保險絲安裝在總開關后，當電路中有大電流通過時會熔斷C．開關與用電器并聯D．總開關千萬不能倒裝，其靜觸頭應在上面
2．家庭電路中的電冰箱、電視機、電燈等用電器的連接方式是____聯；控制用電器的開關要連接在 和用電器之間 ；為了防止因漏電而造成觸電事故，家用洗衣機的外殼一定要______。
3．用試電筆辨別火線與零線，圖中正確的操作方法是（ ）
A．①② B．①③ C．②④ D．①④
4．小明將電水壺插頭連接在如圖的三孔插座上，電水壺正常工作，再將臺燈連接在圖中兩孔插座上，閉合開關后燈不亮，原因是________________________。
5．下列選項中有關家庭電路的連接完全正確的是(　　)
6. 家里一盞電燈突然熄滅，用試電筆分別測試電路中的a、b、c、d四點（如圖），測a、b、c時氖管都發光，只有測d點時不發光。若電路中只有一處故障，則故障可能是（　?。〢．進戶零線斷路B．燈泡L斷路C．開關S接觸不良D．導線cd斷路
